前端Web组态高阶实战：零代码构建带Echarts图表的污水处理自动化大屏

官方网站：http://www.byzt.net/xh/

在智慧水务与环保工程的信息化建设中，前端开发者经常面临一个极为割裂的局面：一方面需要用 Canvas 或 SVG 费时费力地绘制错综复杂的管网、阀门与流体动画，以实现“工控组态监控”；另一方面，又需要引入 Echarts 等专业的图表库来实现“数据仪表盘”。两套体系的融合往往带来极大的性能开销与代码维护灾难。

如何打破这种割裂，在同一个页面内，不写一行渲染代码，就能完美融合极致的流体动画与动态数据报表？

答案在于采用纯前端的 Web 组态插件工具（如 BY 组态）。BY 组态不仅内置了数千种标准工业元器件，更提供了极其强大的高阶组件扩展能力与属性绑定引擎。今天，我们将通过一个真实的【污水处理系统】实战案例，带您领略纯前端零代码构建复杂工控大屏的巅峰体验。

一、 全景视角：Echarts 与工业管网的完美同屏

在传统的 B/S 架构开发中，要把复杂的污水处理工艺流程图搬到浏览器上，是一项浩大的工程。但在 BY 组态的可视化编辑器中，一切变得信手拈来。

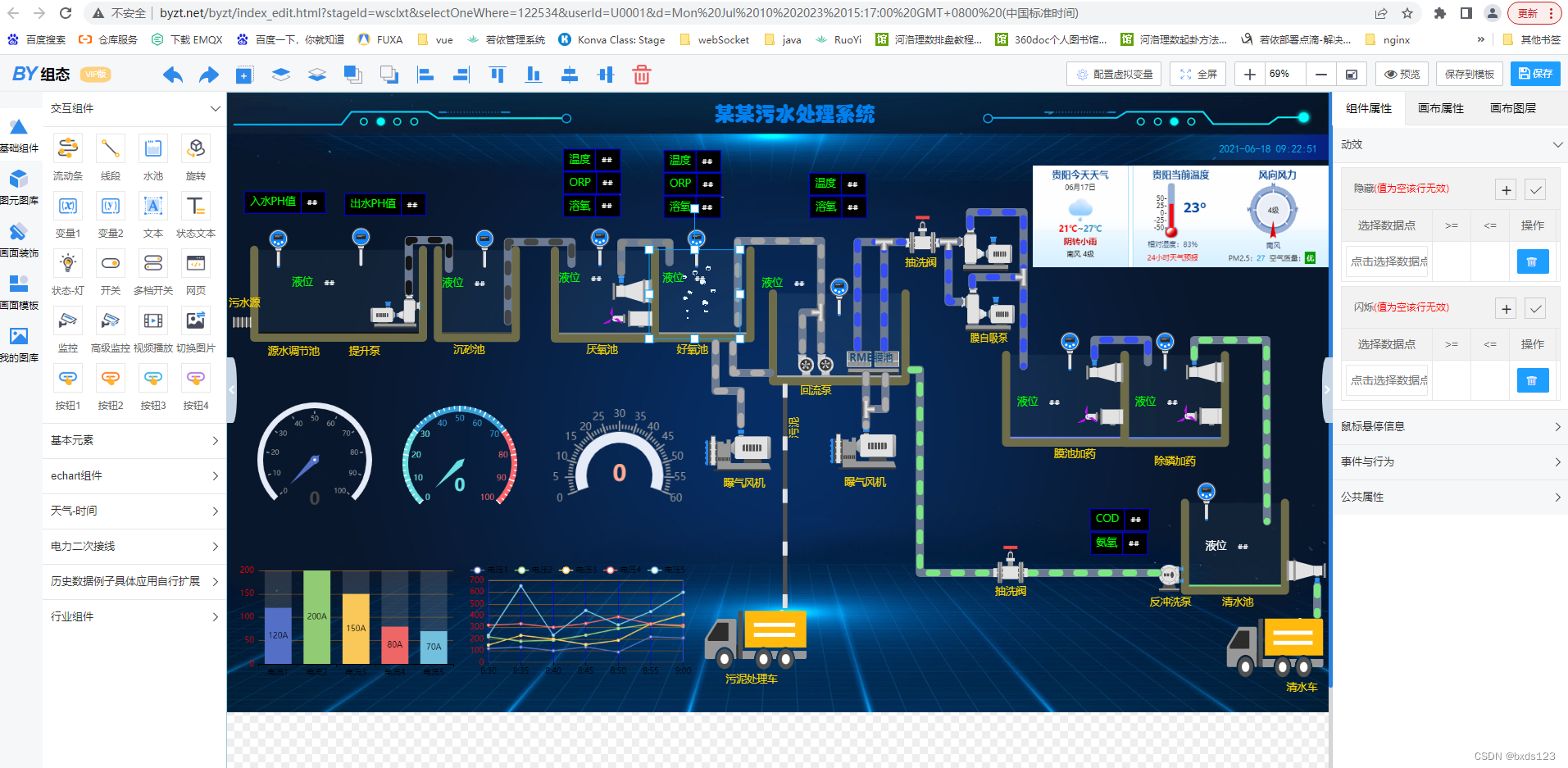

如上图这款“某某污水处理系统”大屏所示，整个界面呈现出充满科技感的深色主题。我们来看看这个画面是如何通过“拖拽+配置”完成的：

1. 核心工艺链路搭建：画面中央，污水从左侧的“污水源”流入，经过“源水调节池”、“提升泵”，再经过横向管道依次流经“沉砂池”、“厌氧池”、“好氧池”。在编辑器左侧的组件库中，开发者只需拖出标准的池体图元、水流管道和阀门即可完成拼接。
2. 高阶数据图表集成：注意画面左下角！这里并不是开发者手工写的独立 Echarts 页面，而是直接从 BY 组态组件库拖入的双仪表盘（刻度0-100）与多系列折线图（电流1至电流5的走势）。BY 组态在底层将 Echarts 深度封装为标准图元，开发者只需在右侧的属性面板中，将仪表盘的指针值、折线图的数据源与后台的实时变量 ID 绑定，无需编写一行 setOption() 的代码！
3. 动画与天气插件融合：画面右上方还内嵌了“贵阳今天天气”和“风向风力”的高级交互组件；右下角则部署了“反冲洗泵”与随时待命的“污泥处理车”及“清水车”。这一切图元都在一个 Canvas 画布内流畅共存。

二、 拒绝黑盒：万物皆可配的属性引擎

为什么我们能底气十足地说这是“零代码”？BY 组态之所以强大，是因为它拒绝黑盒，把每一个组件的底层逻辑全部暴露出标准化配置。

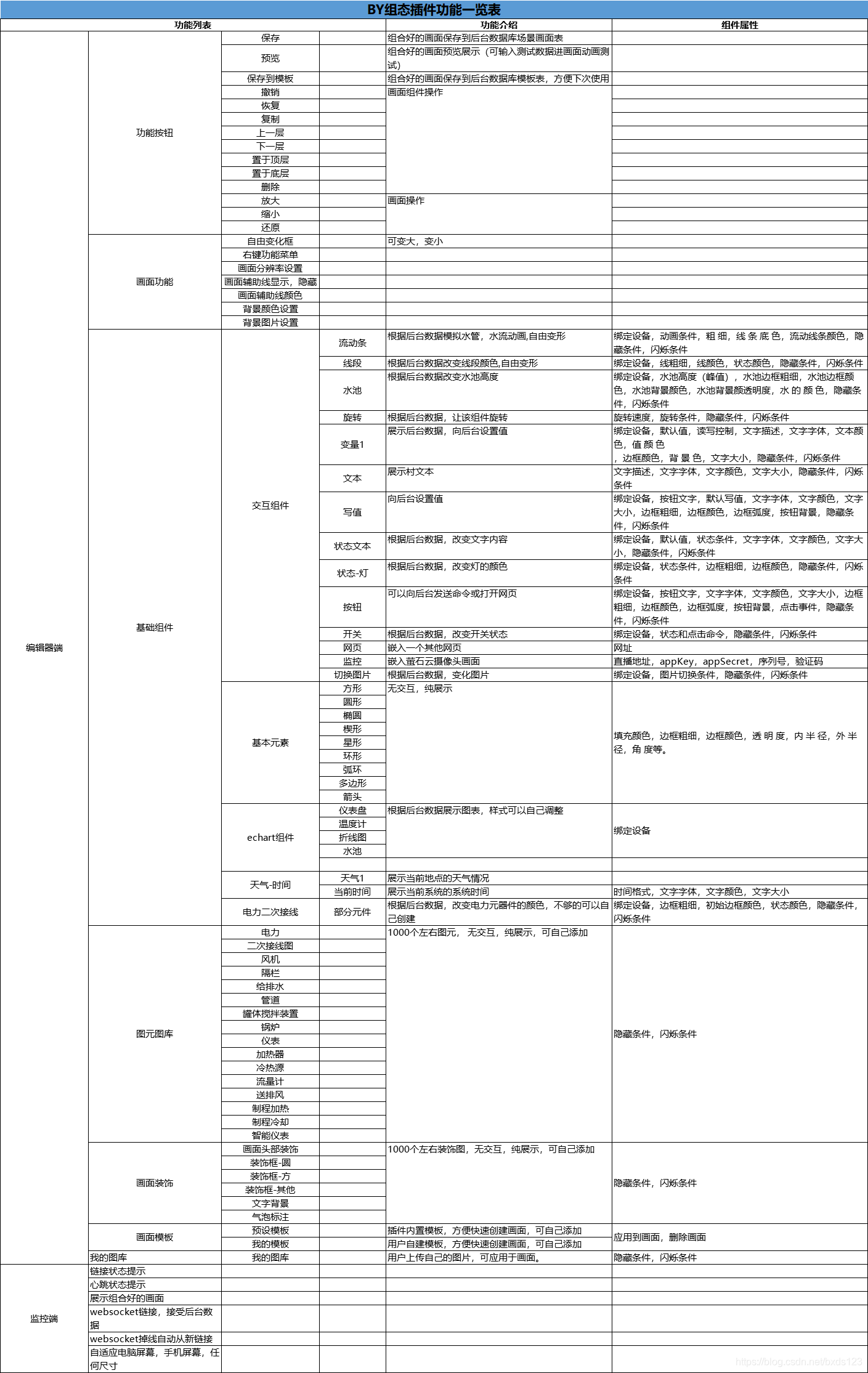

结合上图官方提供的《BY组态插件功能一览表》，我们可以清晰地看到这套属性配置引擎的深度：

1. 基础动画的全配置化：比如污水管道（流动条），它不仅仅是一个 GIF 动图。在“功能介绍”一栏明确写到：“根据后台数据模拟水管，水流动画，自由变形”。它的组件属性暴露出：绑定设备、动画条件、粗细、线条底色、流动线条颜色、隐藏条件、闪烁条件。这意味着，您只需要配置“当水泵状态=1时，动画条件开启，线条颜色变为蓝色”，就能实现水流的动态启停，毫不费力。
2. 水池液位高度的实时渲染：对于污水池（水池组件），它暴露了水池高度（峰值）、水池边框粗细、水池背景透明度、水的颜色等属性。只要绑定了后台超声波液位计的 ID，画面运行时的水位就能像真实的物理容器一样，根据真实数据毫秒级精准升降。
3. 状态文本与报警灯：图中的“状态-灯”与“状态文本”，支持配置“字体、颜色、大小”以及极为关键的“闪烁条件”。在污水处理厂，一旦某项指标超标，报警灯闪烁功能无需前台写任何定时器逻辑，底层引擎会自动接管，实现稳定的报警动画。

三、 随心所欲的高效编辑体验

工具的好坏，开发者的手感最诚实。

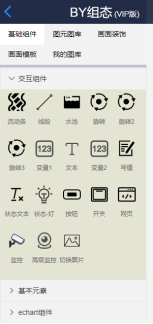

如上图所示，这是 BY 组态极为紧凑、清晰的组件抽屉菜单。这里收纳了：

• 交互组件：流动条、线段、水池、旋转（让风机叶轮转动）、文本、变量1/变量2、写值组件。
• 状态控件：状态文本、状态灯、按钮、开关。
• 高阶嵌套：不仅限于组态元素，甚至支持直接拖入“网页”组件与“监控/高级监控”（如 RTSP 摄像头流媒体），真正实现一屏统管整个污水厂。

总结

在“前端Web组态高阶实战：零代码构建带Echarts图表的污水处理自动化大屏”中，我们清晰地看到，纯前端轻量级组态插件（如 BY 组态）已经将工业可视化提升到了一个新的维度。

开发商和集成商无需再为复杂流体动画与数据图表难以融合而苦恼。通过拖拽全行业的标准组件库，配合深不可测的“万能属性配置表”，您的前端团队可以直接将庞大、复杂的化工、水务工艺大屏，以 JSON 的轻量级形态瞬间落地。告别硬编码，拥抱全配置，这就是现代前端工业物联网开发的破局之道！
