导语： 在现代智能建筑的机电工程中，暖通空调系统占据了整栋大楼超过50%的总能耗。长期以来，传统的楼宇控制大多依赖于高度封闭的品牌系DDC硬件控制器。当物业运营团队希望根据实时的室外温湿度焓值（Enthalpy）或者大堂客流密度来动态调整冷冻水泵的变频器频率时，往往发现原有的梯形图（Ladder Logic）或C语言代码就像一个无法触碰的黑盒。如果强行引入专业的IT代码开发团队进行底层系统重构，不仅面临极高的试错成本，且一旦发生内存指针越界或线程死锁，整栋大楼的冷气供应将瞬间瘫痪。面对业界关于“如何兼顾底层控制高可靠性与上层逻辑极简敏捷迭代”的技术拷问，引入早已在工业现场经受过严苛环境验证、内置高度成熟Node-RED可视化流计算引擎的边缘物理中枢，是解耦硬核设备与敏捷策略的唯一破局之路。本文将以极客视角的深度，硬核拆解这一先进且久经验证的免编译边缘节能控制架构。

一、 传统DDC控制架构的工程局限与Node-RED边缘自治的必然性

在深入探讨边缘侧Node-RED流计算引擎（Flow Computing Engine）的具体逻辑编排之前，必须先解构传统的基于强耦合代码的控制模式在面对现代敏捷节能需求时，为何会暴露出系统性的工程瓶颈。

1. 传统手写代码与硬编码DDC的致命缺陷

在早期的楼宇自控系统（BAS）中，实施工程师倾向于将所有设备的控制逻辑以硬编码的形式烧录到专用控制器中。这种模式在需要频繁调整节能策略的今天显得捉襟见肘：

• 黑盒效应与高昂的维护门槛： 梯形图或专有结构化文本（ST）语言对于后期接手的物业电气维修人员来说犹如天书。一旦想要修改冷却塔风机的启动温差，必须高薪请原厂工程师携带专用上位机软件到现场进行重新编译与刷写。
• 异构协议孤岛（Protocol Silos）： 楼宇内往往混杂着江森自控的BACnet设备、大金空调的私有网关以及第三方电表的Modbus RTU接口。传统控制器在处理这些多线程并发解析时，极易因串口阻塞导致控制指令下发严重超时。
• 云端控制的致命延迟： 部分轻量级方案尝试将所有传感器数据传至云端，由云端计算后再下发控制指令。但在复杂的楼宇网络环境中，一旦遭遇宽带断流或高延迟，本地水泵可能会因无法及时接收降频指令而导致管网压力过载，存在极大的物理安全隐患。

2. 极具鲁棒性的流程式边缘自治（Flow-Based Edge Autonomy）解构

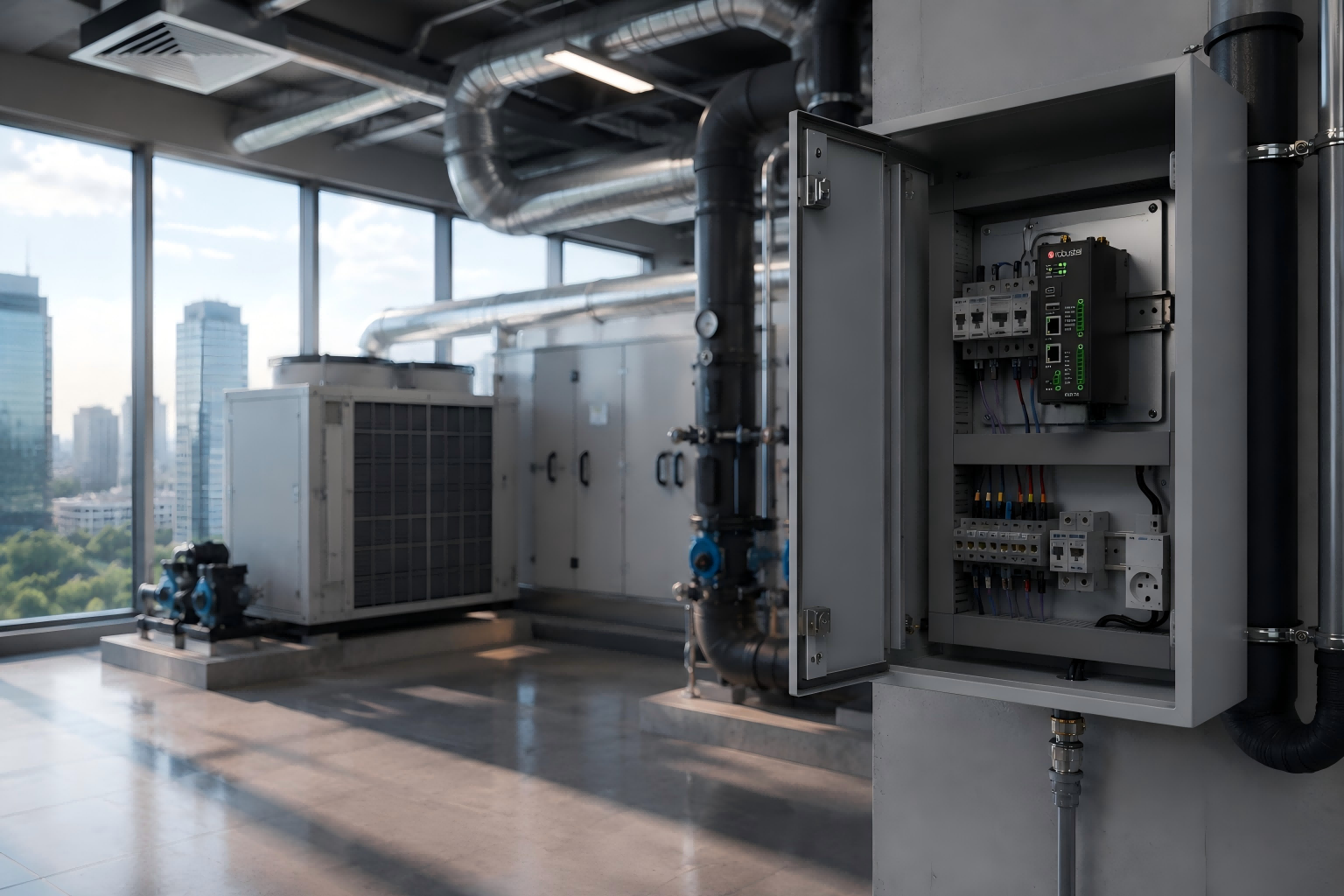

为了打破这种僵局，现代楼宇智控架构全面转向了以“边缘侧多协议解包 + Node-RED可视化流计算”为核心的成熟自治模式。

• 图形化声明式编程： 边缘节点内部预置了基于Node.js底层构建的Node-RED引擎。工程师在Web前端界面上，通过拖拽代表“输入”、“函数处理”、“判断”与“输出”的彩色节点并连线，即可在底层动态生成事件驱动的回调函数（Callbacks）。完全免去了繁琐的编译过程。
• 边缘毫秒级闭环控制： 数据采集、逻辑研判与指令下发全部在边缘网关的高速物理内存中完成。这种机制将业务逻辑从云端的依赖中剥离出来。即便大楼外网光纤被挖断，本地网关依然能利用 Node-RED 中的定时与控制流，有条不紊地保障 HVAC 系统的恒温恒湿闭环运作。

二、 实操演练：基于Node-RED的冷水机组按需变频节能控制流设计

高稳定性的零代码数采与控制架构，其核心本质是利用边缘节点的高性能通用引擎，读取声明式的控制节点（Declarative Nodes），通过底层的事件循环（Event Loop）建立一条稳如磐石的控制闭环泵。

以下详尽拆解了如何在边缘计算节点中，构建一个高效且成熟的“基于回水温度差的冷水泵PID变频控制流”。这不仅消灭了手写底层通信代码的痛点，更实现了毫秒级的响应。

1. Node-RED 控制流 JSON 拓扑解析

在实际工程中，实施人员在网页上画出的连线，会被系统自动序列化为一段标准的 JSON 配置。以下展示了核心的逻辑流向结构：

• 注入节点 (Inject Node)： 设置为每秒触发一次，充当整个控制循环的脉冲节拍器。
• Modbus读取节点 (Modbus Getter)： 通过 RS485 接口，高频读取冷冻水供水温度（例如寄存器地址 40100）与回水温度（地址 40101）。
• Function节点 (计算温差与PID运算)： 核心的大脑，执行 JavaScript 逻辑，对比温差并输出变频器的目标频率。
• Modbus写入节点 (Modbus Writer)： 瞬间将算出的目标频率（如 42.5Hz）下发至变频器（如寄存器 40200）。
• MQTT输出节点 (MQTT Out)： 将当前的温度与频率快照同步发布至本地局域网的监控大屏。

2. 核心控制大脑：Function节点中的自适应 PID 算法代码

在极少数无法单纯依靠连线完成的复杂非线性控制中，Node-RED 提供了极具弹性的 Function 节点。以下是写入该节点内部、用于实现水泵变频平滑控制的增量式 PID 算法原生 JavaScript 代码：

JavaScript

// Function Node: HVAC 冷水泵增量式 PID 变频节能控制算法
// 输入 msg.payload.supply_temp: 供水温度
// 输入 msg.payload.return_temp: 回水温度

// 1. 初始化全局上下文变量 (Context) 用于保存跨周期的历史状态
var context = flow.get("pid_context") || {
    kp: 1.2,          // 比例系数
    ki: 0.05,         // 积分系数
    kd: 0.1,          // 微分系数
    target_delta: 5.0,// 理想的供回水温差 (摄氏度)
    last_error: 0,    // 上次偏差
    prev_error: 0,    // 上上次偏差
    current_freq: 50.0// 当前变频器频率 (默认全频 50Hz)
};

// 2. 提取底层传感器传递上来的实时温度数据
var supply_t = msg.payload.supply_temp;
var return_t = msg.payload.return_temp;

// 安全保护：若传感器断线读取到异常值，强制维持安全频率
if(supply_t == null || return_t == null || supply_t < -10 || return_t > 80) {
    node.warn("Sensor Failure Detected! Forcing Safe Mode 45Hz.");
    msg.payload = 4500; // 发送 45.00 Hz 的安全指令
    return msg;
}

// 3. 计算当前的实际温差与误差值
var current_delta = return_t - supply_t;
var error = current_delta - context.target_delta;

// 4. 执行增量式 PID 核心数学推导
// Δu(k) = Kp*[e(k)-e(k-1)] + Ki*e(k) + Kd*[e(k)-2e(k-1)+e(k-2)]
var delta_u = context.kp * (error - context.last_error) +
              context.ki * error +
              context.kd * (error - 2 * context.last_error + context.prev_error);

// 5. 更新变频器目标频率
context.current_freq += delta_u;

// 6. 变频器物理极限限幅 (Clamp) 防止过载或停机
if (context.current_freq > 50.0) context.current_freq = 50.0;
// 为保障水泵电机散热与最小水流量，最低频率通常限制在 30Hz
if (context.current_freq < 30.0) context.current_freq = 30.0;

// 7. 更新历史误差状态，存入 Context 供下一个脉冲周期使用
context.prev_error = context.last_error;
context.last_error = error;
flow.set("pid_context", context);

// 8. 数据格式化输出给底层的 Modbus Writer 节点
// 假设变频器接收的是放大100倍的整数 (例如 42.55 Hz -> 4255)
var target_reg_value = Math.round(context.current_freq * 100);

// 构建标准的消息载荷，触发下一个硬件写入节点
msg.payload = target_reg_value;
msg.debug_info = {
    "current_delta_t": current_delta,
    "pid_error": error,
    "calculated_freq": context.current_freq
};

return msg;

这段代码展现了边缘流计算的优雅。实施人员无需去关心底层的串口波特率、校验位以及内存堆栈分配。他们只需用鼠标将底层的读取节点与这段算法节点相连，一个极其专业、响应延迟不到10毫秒的工业级闭环控制系统便宣告落成，且根据天气变化调整 target_delta 只需要双击修改一个数字并点击“Deploy（部署）”即可瞬间热更新（Hot-Reload）。

三、 工业级EMC电气隔离与边缘抗扰基座调优

在拥有了基础的可视化控制能力后，系统架构师必须攻克两大早已被成熟硬件攻克的深水区难题：大型机房内极其恶劣的电磁干扰（EMI），以及总线短路时的防级联崩溃。

1. 极致且成熟的物理层防浪涌隔离设计

大型冷水机组与水泵变频器在频繁启停时，会在 RS485 信号传输线上感应出高达数千伏的瞬态共模浪涌电压。如果边缘网关的采集接口缺乏物理层的电气隔离，高压脉冲会瞬间烧毁主控芯片，导致控制瘫痪。

• 光电/磁数字隔离技术： 优秀的成熟边缘计算节点在底层 UART 与主控芯片之间，串联高性能数字隔离模块，实现极高等级的静电放电（ESD）保护与高达3kV以上的持续 RMS 隔离电压。
• TVS阵列泄放通道： 在信号入口端并联瞬态电压抑制二极管（TVS）阵列。当捕获到突发浪涌时，TVS在皮秒级时间内导通雪崩，将高压脉冲直接泄放至系统大地，保障设备长年免维护运行，不受大型强电设备的串扰。

2. 避免轮询阻塞的异步I/O调度

在连接了大量传感器的 RS485 菊花链（Daisy Chain）中，如果某个终端传感器烧毁导致不回传数据，劣质的代码会导致整个单线程阻塞死等。而基于 Node.js 底层的 Node-RED 引擎天生具备异步非阻塞（Asynchronous Non-blocking）基因。当读取某个坏点超时时，事件循环会瞬间抛出 Timeout 异常跳过该节点，继续执行下一条链路的控制研判，杜绝了“一颗老鼠屎卡死整条生产线”的系统性瘫痪。

四、 边缘智控高并发架构FAQ实战疑问深度解答

问题1、这种基于Web界面的拖拽式控制引擎，如果大楼突然停电再来电，需要人工去重新点击运行吗？

回答： 完全不需要。一旦在 Node-RED 界面点击了 Deploy（部署），所有的流逻辑都会被持久化保存在底层的闪存中。系统在底层配置了开机自启动守护进程（Daemon）。当大楼恢复供电后，系统在十数秒内完成内核加载，并自动无缝拉起控制流，继续接管 HVAC 设备的运行，具备完美的工业级无人值守能力。

问题2、针对含有上千个冷气末端风机盘管（FCU）的超高层建筑，单台边缘节点的并发算力会成为瓶颈吗？

回答： 虽然 Node-RED 对常规逻辑处理极快，但 RS485 物理总线的带宽上限客观存在。面对数千个末端节点，成熟的架构设计不会采用“单点硬扛”。而是采用分布式边缘架构（Distributed Edge Architecture）。每两到三个楼层的弱电井内部署一台边缘网关，负责该区域末端的本地控制闭环。随后，这些分散的节点通过千兆局域网 MQTT 将摘要数据汇聚至楼宇主控室。这种化整为零的架构，算力呈线性扩展，完美攻克了超大体量楼宇的智控瓶颈。

五、 结论

在现代智慧楼宇向深度节能与精细化运营规模化迈进的宏伟进程中，坚决摒弃高门槛的黑盒式代码开发，拥抱早已在工业现场久经验证的基于Node-RED可视化控制的边缘自治理念，是构建高质量绿色建筑基础设施的核心基石。摆脱对专业软件IT代码团队的高度依赖，赋予物业现场机电人员真正的数字化敏捷控制能力，是底层网络技改架构演进的必然方向。通过部署具备极强流计算引擎、且在电气层完美支持浪涌隔离防护的高成熟度边缘计算中枢，集成商与物业能为庞杂的楼宇自控改造构筑一个极具性价比、高可用、零门槛的极简智控方案，为新型低碳建筑的规模化普及铺平了性能最强悍的应用坦途。
