一、为什么选核心板,而不是模组或成品 DTU?

先说我的需求:车间几台串口设备需要 4G 远程回传数据,要求开发周期短、体积小、能嵌入到自己的板子里、支持双卡备份

之前对比了三种方案:

  • 方案一:直接用 Cat.1 模组。得自己设计 DC-DC 电源、电平转换、SIM 卡座电路、天线匹配电路、ESD 防护……光硬件设计就够喝一壶,还得过认证。适合有 RF 设计能力的大厂,不适合我这种两三人的小团队。
  • 方案二:成品 DTU。功能齐全,但体积大(动辄七八十毫米的长条形外壳),塞不进我现有的设备机箱里,而且价格偏高。
  • 方案三:4G Cat.1 核心板。模组厂商把模组 + 电源 + SIM + 天线 + 防护全做到一块小板上,引出几个插针引脚,用户只需要接 VIN/GND/TXD/RXD 四根线就能用。体积比成品 DTU 小一个量级,外围设计比裸模组简单一个量级——正好是我要的。

FS-MCore-F8X0M1E 吸引我的几个点:

  1. 双卡设计——Nano SIM 卡座 + 板载 eSIM,支持双卡备份或免插卡直接用
  2. YunDTU 旗舰固件——4 路通道并发,原生接入阿里云和 OneNET,不用自己对接协议
  3. 零代码——内置 DTU 透传固件,上电即用,不用写一行通信代码
  4. 宽压供电——VIN 支持 5~16V,不管是从 5V USB 还是 12V 工业电源取电都行
  5. 邮票级体积——26×28mm,比我的拇指指甲盖大不了多少

二、开箱:第一眼看到的东西

包装

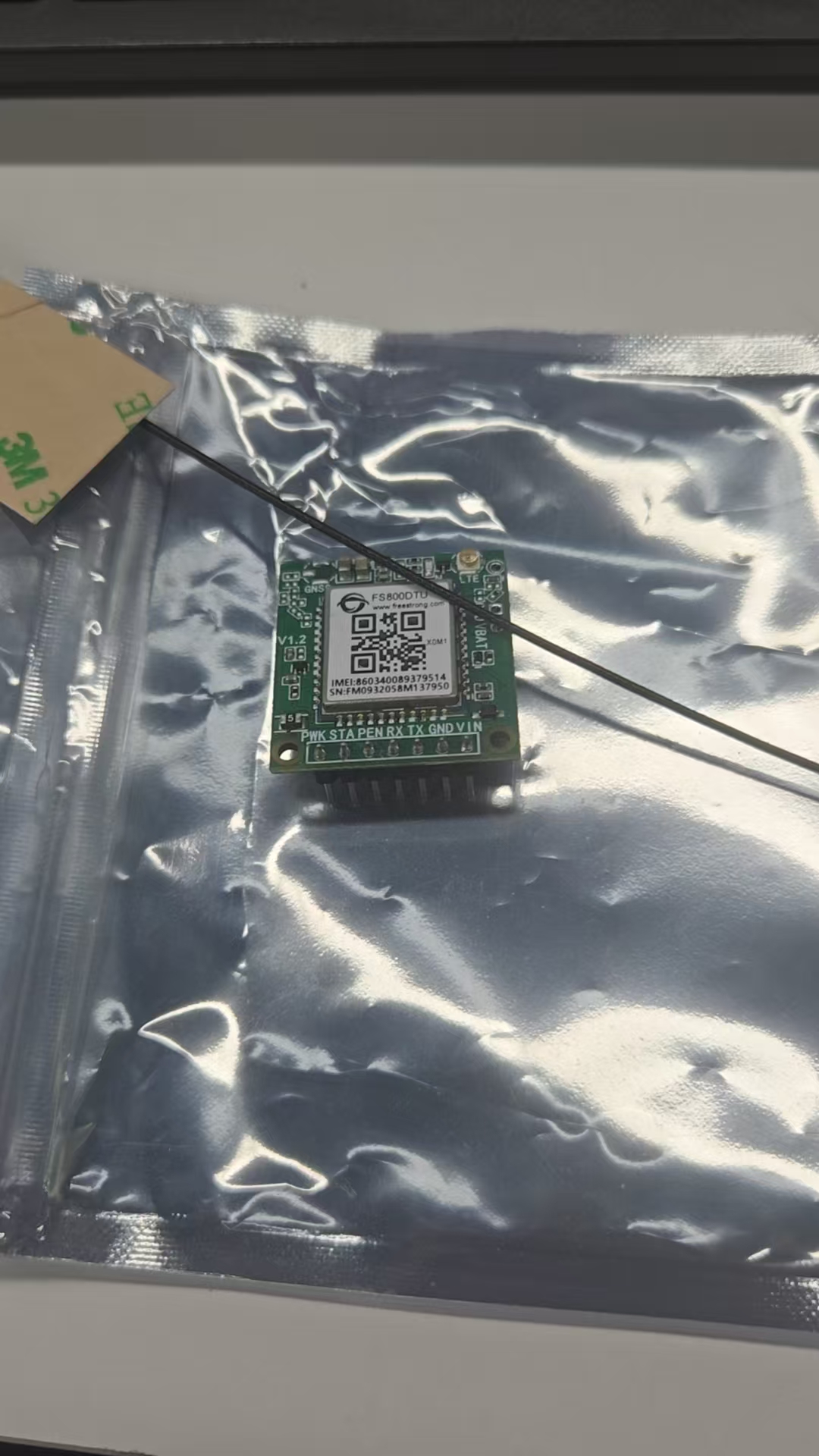

快递到手,包装就是一个标准防静电袋,没有彩盒。工业模块的老规矩了——省下包装成本,把钱花在料件上。

请添加图片描述

本体初印象

拆开袋子,核心板本体比我想象中还要小。标称尺寸 26.0 × 28.0 × 12.4mm,拿在手里也就一枚邮票大小。重量很轻,掂不出什么分量。

三、正面观察:关键器件逐一拆解

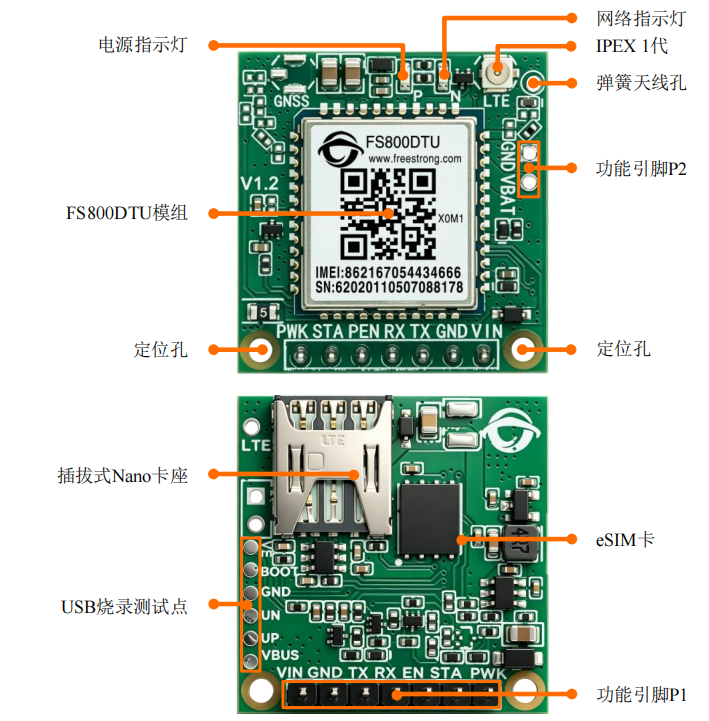

正面最显眼的是中间那颗 FS800DTU-X0M1 Cat.1 模组——这是核心板的心脏,飞思创自家的 Cat.1 模组。模组旁边能看到的几个关键器件,我逐一标注一下:

① DC-DC 电源芯片

核心板 VIN 输入 5~16V,但 Cat.1 模组核心电压是 3.8V 左右,中间需要一个 DC-DC 降压。板载的这颗 DC-DC 芯片就是干这个的——把宽压输入降到模组需要的电压。这颗芯片的存在意味着你不需要自己设计电源电路,直接接 VIN 就行。

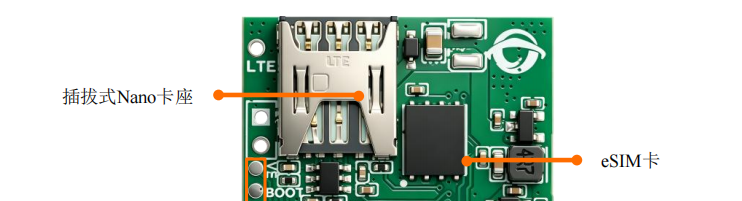

② Nano SIM 卡座 + ③ 板载 eSIM

这是双卡版的核心卖点。核心板上有一个插拔式 Nano SIM 卡座(主卡),旁边还有一颗板载 eSIM 芯片(副卡,5×6mm 封装)。

型号末尾带"E"的版本(就是我买的 F8X0M1E),eSIM 出厂已预激活流量套餐,到手直接能用,连 SIM 卡都不用买。如果你不想用 eSIM,也可以插自己的 Nano SIM 卡。双卡设计还支持自动切换——主卡掉线了自动切副卡,对于无人值守场景来说,这就是一道保险。

在这里插入图片描述

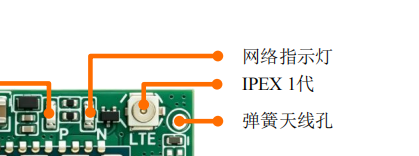

④ IPEX 天线座 + 弹簧天线焊接孔

核心板提供两种 4G 天线接口:IPEX 1 代座弹簧天线焊接孔,二选一。IPEX 座适合接外置吸盘天线或胶棒天线(信号弱的环境用),弹簧天线焊接孔适合直接焊一根弹簧天线(成本低、信号好的环境用)。

我这次测试用的是 IPEX 座接了一根外置胶棒天线,因为车间金属外壳比较多,内置弹簧天线怕信号不够。

在这里插入图片描述

⑤ LED 指示灯

板载两颗 LED:电源指示灯(红色)网络指示灯(蓝色)。具体闪烁状态我上电后测了,放在后面实测部分细说。


四、引脚定义:7Pin + 2Pin,够用且不多余

核心板采用 7Pin + 2Pin 插针式封装,引脚间距 2.54mm,可以直接插到万能板上。引脚定义如下:

P1(7Pin 主接口):

引脚号 名称 功能说明 我的备注
1 VIN 电源输入正极,5~16V 宽压输入,从 USB 5V 到工业 12V 都行
2 GND 电源输入负极 共地
3 TXD 主串口发送引脚,3.3V TTL 接 MCU 的 RXD(交叉!)
4 RXD 主串口接收引脚,3.3V TTL 接 MCU 的 TXD(交叉!)
5 PEN 核心板电源使能,默认使能 不用可悬空,需要远程断电时才接
6 STA 连接服务器状态指示 连上服务器=低电平,未连=高电平,可接 LED
7 PWK 模块开关机控制 默认上电自动开机,不用可悬空

P2(2Pin 辅助供电):

引脚号 名称 功能说明 我的备注
1 GND 电源输入负极 和 P1 的 GND 是同一个
2 VBAT 电池供电引脚,3.4~4.5V 适合锂电池直接供电,VIN 和 VBAT 不能同时接

关键提醒:常规应用只需要接 VIN、GND、TXD、RXD 四根线,其余引脚悬空即可。这比直接用模组省太多了——模组至少要引十几根线,还得自己设计外围电路。

在这里插入图片描述

几个设计细节我觉得值得点赞:

  • VIN 和 VBAT 双供电——VIN 适合从工业电源或 USB 取电(5~16V),VBAT 适合锂电池供电(3.4~4.5V)。两种供电方式覆盖了几乎所有的应用场景,但注意两者不能同时接。
  • STA 引脚——这个引脚输出核心板与服务器的连接状态。连上服务器拉低,没连上拉高。可以外接一个 LED,一眼就能判断"设备联网了没",对现场调试非常友好。
  • PEN 引脚——电源使能引脚,可以由 MCU 控制远程断电。但手册特别提醒:PEN 上拉到 VIN(最高 16V),MCU 的 GPIO 不能直连,必须通过三极管驱动电路。这个细节很重要,直连会烧 MCU。

五、规格速览 + 竞品横向对比

光看自家参数表没感觉,我找了几款市面上同类产品做横向对比,有对比才有差异化:

自家参数速览

参数项 规格值
产品型号 FS-MCore-F8X0M1E
核心模组 FS800DTU-X0M1(飞思创自家 Cat.1 模组)
固件类型 YunDTU(旗舰型)
通道数量 4 路独立通道
通信制式 4G Cat.1,移动/联通/电信全网通
支持频段 FDD B1/B3/B5/B8;TDD B34/B38/B39/B40/B41
通信速率 最大 10Mbps(DL)/ 5Mbps(UL)
SIM 接口 Nano SIM 卡座 + 板载 eSIM(双卡)
电源 VIN 5~16V / VBAT 3.4~4.5V
UART 3.3V TTL,1200~460800 bps
网络协议 TCP/UDP/MQTT/HTTP
云平台 阿里云、OneNET(原生接入)
定位功能 基站定位(可获取经纬度)
天线接口 IPEX 1 代座 / 弹簧天线焊接孔
LED 指示灯 电源(红)+ 网络(蓝)
外形尺寸 26.0 × 28.0 × 12.4mm
封装形式 插针式 7Pin + 2Pin
工作温度 -35~75°C(扩展 -40~85°C)
存储温湿度 -40~85°C / 5%~95% RH
特色功能 心跳包、注册包、KeepAlive、20 条离线数据缓存、OTA

与竞品横向对比

对比项 某品牌 A(Cat.1 核心板) 某品牌 B(Cat.1 核心板) FS-MCore-F8X0M1E
外形尺寸 35×38mm 40×45mm 26×28mm(最小)
SIM 卡 单 Nano SIM 单 Nano SIM Nano SIM + eSIM 双卡
固件类型 纯透传 纯透传 YunDTU(4 路通道+云平台原生接入)
云平台支持 需自行对接 需自行对接 阿里云/OneNET 原生接入
通道数量 1 路 1 路 4 路
离线数据缓存 20 条(单条最大 4KB)
供电方式 VIN 仅 VIN 仅 VIN 5~16V + VBAT 3.4~4.5V
OTA 升级 不支持 支持 支持
基站定位 不支持 不支持 支持(可获取经纬度)
工作温度 -30~75°C -30~70°C -35~75°C(扩展 -40~85°C)

几个差异化的点:

1. 双卡设计是独家卖点——目前市面上的 Cat.1 核心板几乎都是单 SIM 卡设计。F8X0M1E 的 eSIM + Nano SIM 双卡方案,意味着你可以用 eSIM 做主卡(出厂已激活,零配置),Nano SIM 做备份卡,或者反过来。对无人值守、远距离部署的 IoT 场景来说,双卡就是双保险。

2. 4 路通道并发——大部分同类核心板只支持 1 路串口透传通道,F8X0M1E 的 YunDTU 固件支持 4 路独立通道,意味着一台设备可以同时连 4 个不同的服务器或云平台。比如:1 路连阿里云传业务数据、1 路连 OneNET 做设备影子、1 路连自建 TCP 服务器做远程调试、1 路留着备用。

3. 云平台原生接入——不用自己写 MQTT 协议对接代码,在配置工具里选一下阿里云或 OneNET,填入设备证书就能对接。这个对不想折腾协议栈的开发者来说,省的不是一星半点。


六、四款型号怎么选?别买错了

FS-MCore-F800DTU 系列有四个型号,Pin-to-Pin 兼容,可以直接替换。差异在于核心模组和内置固件:

型号 核心模组 固件 通道数 SIM 卡 定位 适合谁
F8X0M1E FS800DTU-X0M1 YunDTU 4 路 Nano+eSIM 基站定位 旗舰型,功能全,适合复杂业务
F8X0M2E FS800DTU-X0M2 EasyDTU 1 路 Nano+eSIM 小区信息 标准型,纯透传,适合简单上报

三款固件类型的定位差异:

固件 通道数 云平台 DMP 平台管理 定位 适合场景
YunDTU 4 路 阿里云/OneNET 支持(R3.0+) 基站定位 多通道、多平台、需要远程运维
EzDTU 1 路 不支持 不支持 小区信息 纯透传、低成本、无运维需求

我的选型逻辑:需要多通道并发 + 云平台对接 + 远程运维 → 选 F8X0M1E(YunDTU 旗舰型)。如果只需要单通道透传,选 F8X0M2E(EasyDTU 标准型)就够了,便宜。如果连云平台和远程管理都不需要,选 F8A5M2E(EzDTU 经济型)最省。

注意:末尾带"E"的型号才是双卡版(含 eSIM),不带"E"的只有 Nano SIM 卡座,没有 eSIM。下单时看清楚。


七、做工和设计细节

拿放大镜仔细看了一下做工:

  • PCB 板:板材厚度适中,边缘切割平整,没有毛刺。丝印清晰可读,引脚编号、器件位号都标注得很清楚
  • 模组焊接:FS800DTU 模组焊点饱满,没有虚焊,贴片位置端正
  • DC-DC 电源:电感焊点结实,输入端有滤波电容,DC-DC 芯片旁边有散热铺铜
  • SIM 卡座:Nano SIM 卡座插拔力度适中,卡能稳稳卡住,不会一碰就掉
  • IPEX 天线座:焊接牢固,插拔手感紧实
  • 插针排针:7Pin + 2Pin 排针焊接整齐,引脚间距 2.54mm 标准间距,直接插洞洞板没问题

一个细节:核心板表面没有看到明显的三防漆涂覆。如果要在高湿高尘环境长期使用,建议自己补涂三防漆。不过对于一般室内场景,这个问题不大。


八、和之前方案的成本/效率对比

买之前我简单对比了一下几种串口转 4G 方案的综合成本:

对比项 Cat.1 模组自研 成品 DTU FS-MCore-F8X0M1E
硬件设计 需设计电源/SIM/天线/防护 不需要 不需要(核心板全集成)
固件开发 需自己写 TCP/MQTT/重连 不需要 不需要(YunDTU 内置)
云平台对接 自己写协议对接 部分支持 原生接入阿里云/OneNET
体积 小(需外围电路) 大(外壳+PCB) 极小(26×28mm)
双卡备份 需自己设计 很少支持 Nano SIM + eSIM 双卡
多通道 取决于代码 通常 1 路 4 路独立通道
上手时间 1-2 周 1-2 天 半天(配置即用)
运维方式 现场调试 现场调试 DMP 平台远程管理
综合成本 模组便宜但开发成本高 较高 适中(省的是开发时间和人力)

一句话:如果你要的是"把串口设备快速接入 4G 网络,而且不想写网络代码、不想设计硬件外围电路",核心板这种形态是目前最省心的选择。


小结

开箱 + 初步实测的整体印象不错。最大亮点有三个:

  1. 双卡设计(Nano SIM + eSIM)——市面上 Cat.1 核心板里独家,eSIM 出厂已激活,到手零配置就能联网
  2. YunDTU 旗舰固件——4 路通道并发 + 阿里云/OneNET 原生接入,一台设备干四台的事
  3. 邮票级体积——26×28mm,比竞品小一圈,什么设备都能塞进去

几个实测数据供参考:开机到注册网络约 12 秒、运行温度 DC-DC 区域最高约 42°C、室内靠窗信号 CSQ=25(良好)。详细的速率测试和稳定性测试留到下一篇。

后续计划

  • 下一篇:F8X0M1E 上电初体验——用配置工具完成 TCP 透传,DMP管理平台下发模块配置等

💬 你在给串口设备做 4G 联网时用的是哪种方案?模组自研、成品 DTU、还是核心板?评论区聊聊你的选型思路和踩过的坑~
