水轮机组做数字孪生，不是"尝鲜"，而是资产属性逼出来的刚需。

它造价高、停机代价大、同时承担"发电 + 系统调节"双重角色，失效模式又是水力—机械—电磁多场耦合，传统"计划检修 + 事后维修"在这类设备上既笨又贵。

数字孪生把物理机组变成"可计算、可仿真、可预测"的虚拟体，是少数能同时压住安全和成本两条线的手段。

01

水轮机组三重致命属性

1.高价值 · 高风险:

单台大机组造价数亿，停机一天就是千万度级电量损失，还可能连带电网安全事故。

2.双重系统角色:

它既是发电单元，又是电网的"调节器"

——调峰、调频、调相、黑启动都靠它。角色越重，对可靠性的要求越苛刻。

3.多场耦合失效:

振动、摆度、气隙、轴承温度、推力瓦、压力脉动、水锤，这些都是水力 + 机械 + 电磁 + 结构交织出来的问题，单看阈值报警治标不治本。

02

六重必然：一定要做

① 故障代价极高 → 必须预测性维护

事后维修一次非计划停机的损失，往往够买一套数字孪生系统。

数字孪生能在故障发生前 7–30 天预警，把"大拆大换"变成"靶向治疗"。

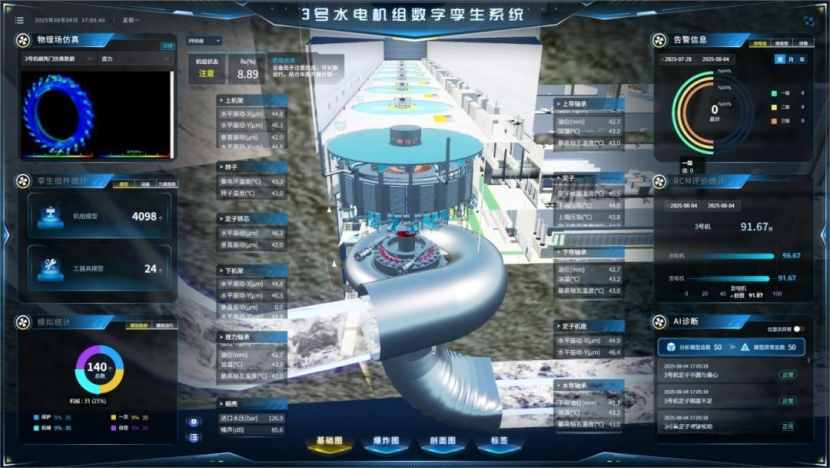

龙滩3号机组数字孪生，比对35万个监测点定位导叶轴颈磨损，单次检修省120万元。

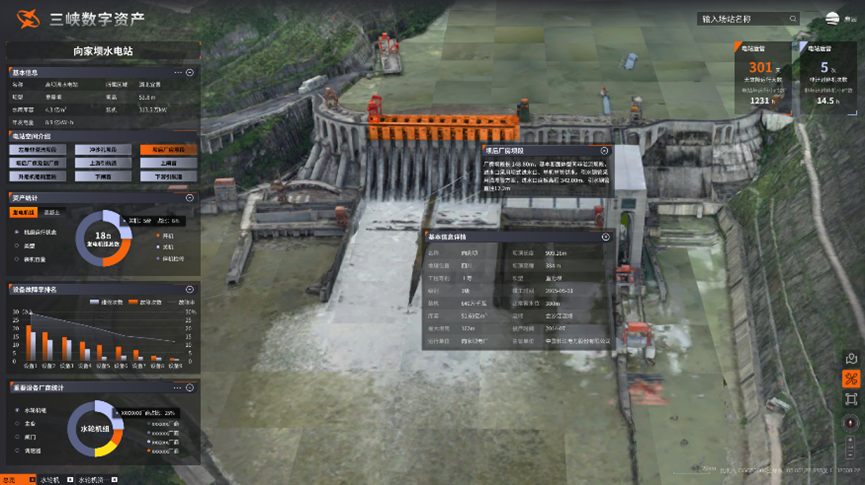

向家坝 800MW 机组提前3 个月捕捉转轮空化初期，避免1.2 亿度电量损失。

② 空化是"绝症" → 必须在线预测

转轮叶片空蚀是水轮机特有的、不可逆、渐进性损伤，等到人工发现往往已扩大。

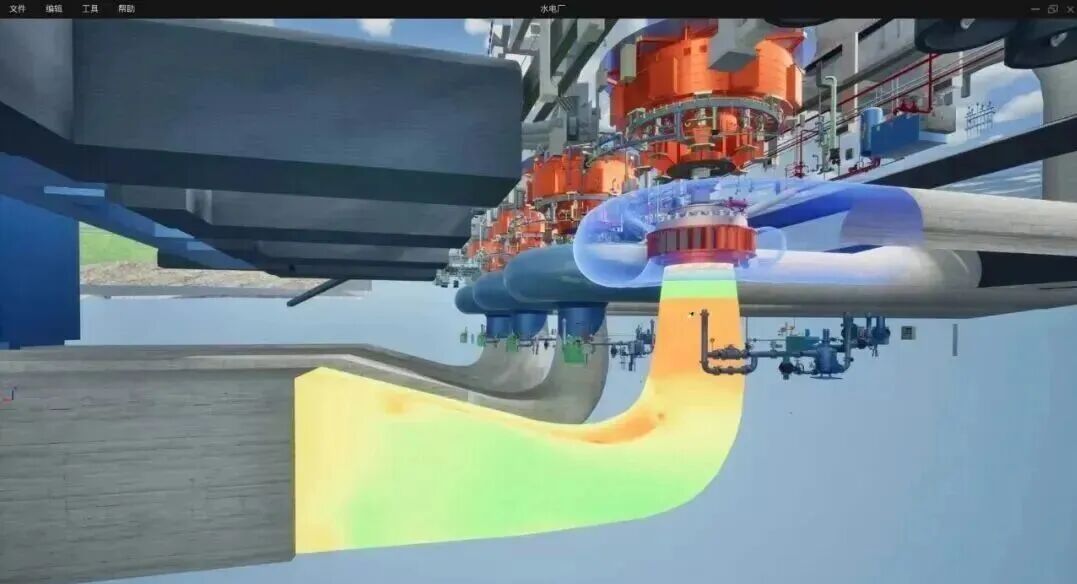

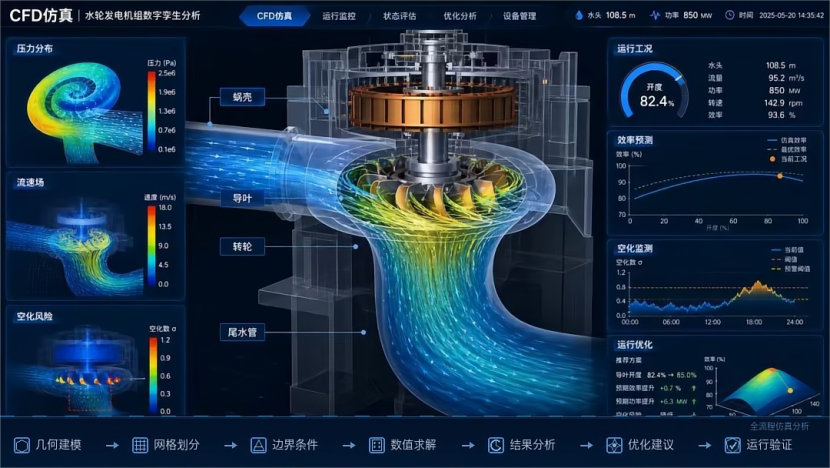

数字孪生结合 CFD / 流场仿真，能在不同水头、负荷下预测空化风险，提前排检修窗口。

③ 工况愈"野" → 启停瞬态需仿真

高比例新能源下，水电机组从"基荷"变"机动调节"，启停频繁、负荷瞬变、水锤冲击剧增。

抽水蓄能爆发、变速机组普及，让瞬态过程的仿真优化成为必需。

截至 2025 年底全国在运抽蓄6594 万千瓦（连续 10 年全球第一），"十五五"再新增约1 亿千瓦；浙江天台已做到 42.5 万千瓦单机、724 米水头、12 叶片转轮。

越往高水头大容量走，越离不开孪生仿真。

④ 牵一发动全身 → 振动需全局诊断

白鹤滩 16 米直径机组核心振动摆度仅50 微米，任何不对中、松动、磨损都会反映到振动频谱。

数字孪生用"机理 + 数据 + 知识"三驱动诊断，把海量监测点变成可解释的健康画像。

⑤ 寿命 30–50 年 → 需全生命周期数字资产

机组要经历设计、制造、安装、运维、改造、延寿。

数字孪生是全生命周期的"数字资产"：

设计阶段做 FEA / CFD，运维阶段实时映射，延寿阶段评估剩余寿命。

⑥ 电网"哨兵" → 设备状态须可信

机组状态是电网调度的前置条件。

没有可信的设备健康数据，调度就不敢让你深度参与调频调峰。

数字孪生让"设备能不能扛住下一次调用"变成可量化、可承诺的指标。

03

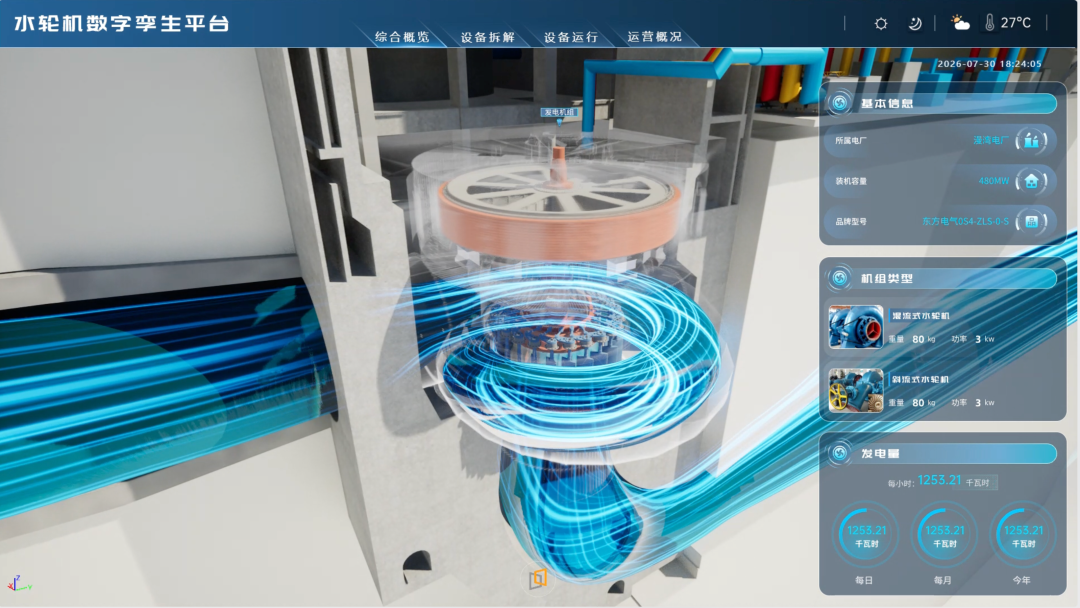

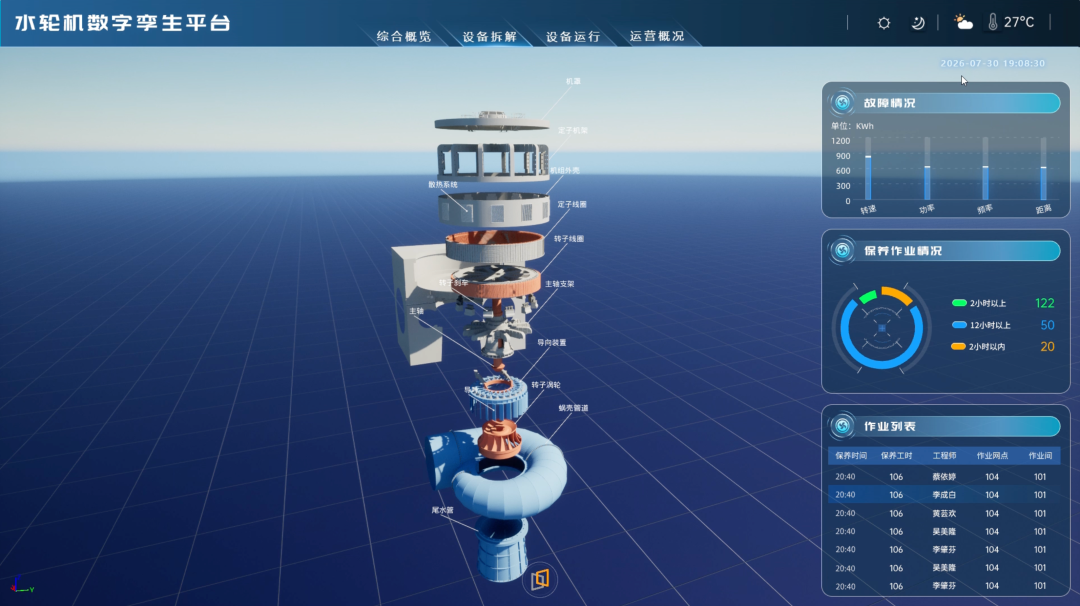

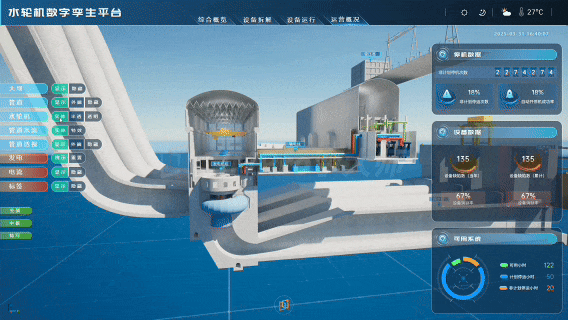

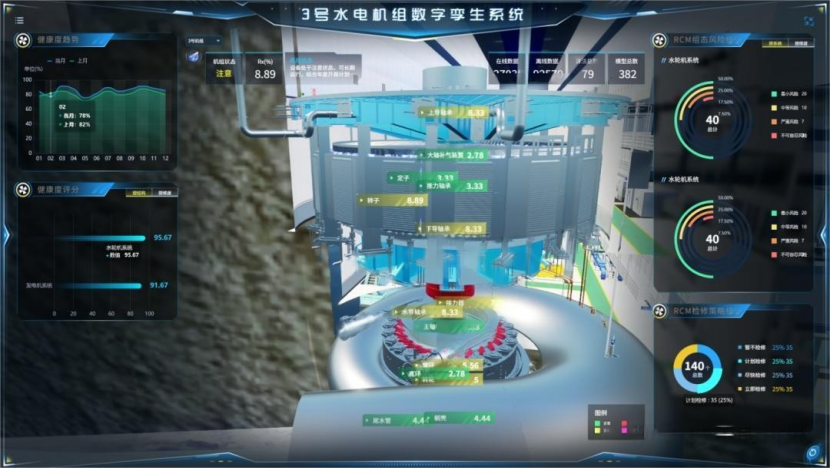

水轮机组数字孪生

数据层：

SCADA + 振动 / 摆度 / 气隙 / 温度 / 油 / 流量。

模型层：

机理模型（多物理场耦合：CFD 水动力、FEA 结构、电磁）+ 数据驱动（机器学习 / 深度学习）。

应用层：

健康评估、故障预警（准确率 97%~98%）、剩余寿命预测、检修决策、运行优化、虚拟调试。

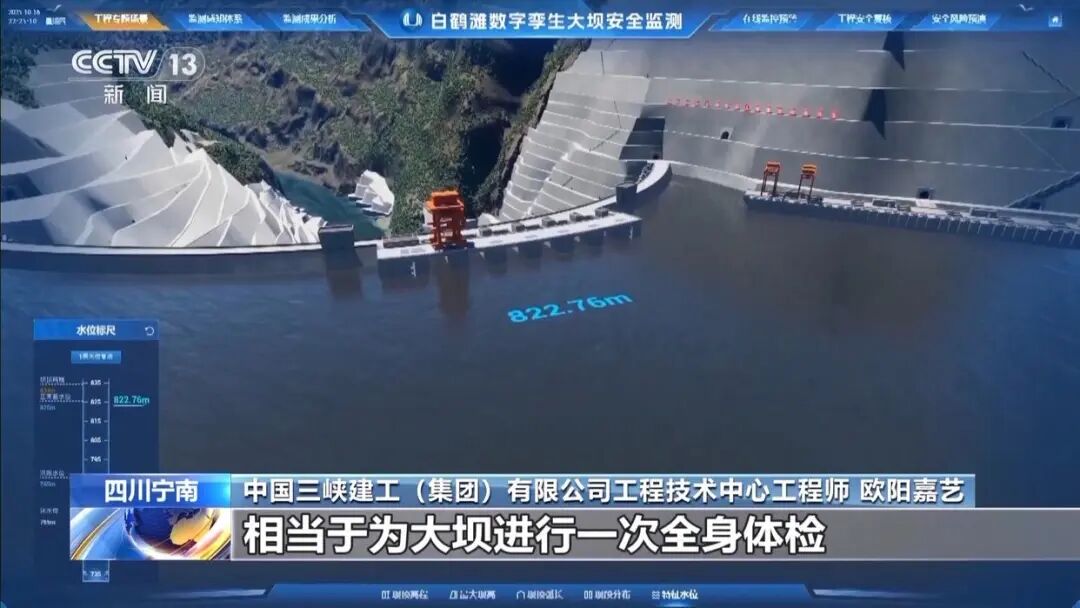

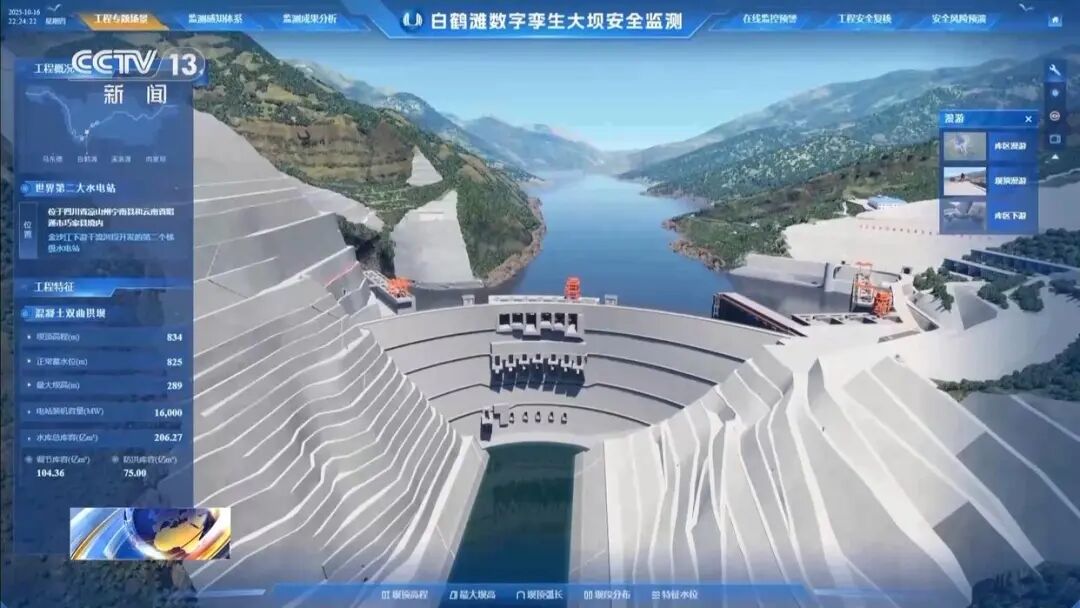

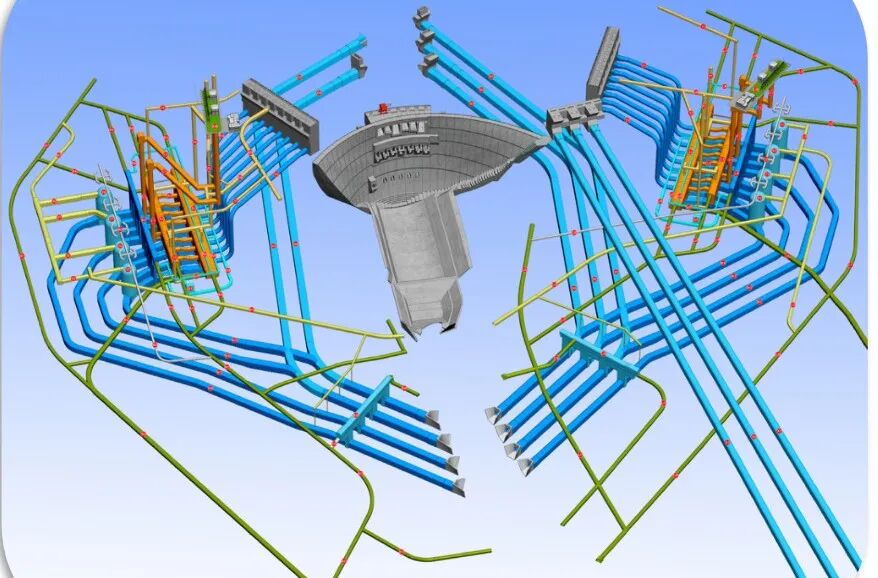

白鹤滩上线数字孪生大坝安全检测系统，在大坝、地下厂房、工程边坡等重点部位埋设有上万套采集仪器，通过自动化数据采集，实时捕捉变形、渗流、温度等关键信息。

依靠系统，可以实现3分钟全测点巡测。相当于为大坝进行一次全身体检，放在之前需要近20人的班组耗费一周才能完成。通过该系统，每年可以节约运行成本大概400万元。

抽水蓄能规模化 + 高水头大容量 + 变速机组成为主流，意味着水电机组的调节任务只会更重、工况只会更"野"。

数字孪生正在从"加分项"变成"必选项"，不是要不要做，而是早做早受益、晚做被动追。

这类"多源数据 + 多物理场模型 + 全生命周期管理"的系统，正是数字孪生平台要解决的开发痛点：

数字孪生平台解析

必备要素

1.多源数据一键融合

平台支持30多种三维模型格式的直通导入，覆盖了工业、建筑、测绘、手工模型等多个领域，包括：

**工业模型：CATIA、SolidWorks、UG/NX、Creo、AVEVA等。**BIM模型：Revit、Navisworks、Bentley、SketchUp、GIM（电网GIM）等。

测绘模型：倾斜摄影（OSGB）、激光点云（LAS）、3D高斯泼溅（PLY/LCC）等。

手工模型：3ds Max、Maya、Blender、FBX、OBJ、GLB/GLTF等。

AIGC模型：World Labs、腾讯混元等。

GIS数据：全球卫星影像、DEM高度图、矢量数据（SHP、GeoJSON）、3DTiles等。

用户只需通过【导入模型】功能，选择文件即可完成数据加载。平台会自动识别并处理不同格式的数据，将其整合到同一个三维场景中，实现对不同格式、不同来源数据的“一键融合”。

2.轻量化实时渲染

超大模型承载力：平台内置强大的模型轻量化算法，可轻松承载百亿数量级的三角面片，支持TB级模型数据的极速加载，保持60帧以上的流畅运行体验。

LOD（层次细节）技术：基于模型结构与视角距离动态调整渲染精度。当用户视角较远时，自动加载简化模型，减少数据量，提升渲染速度；当视角拉近时，自动切换至高精度网格，呈现细腻的模型细节。

高保真渲染效果：

PBR材质系统：基于物理真实的PBR材质系统，提供千种材质预设，能精准模拟金属、玻璃、车漆等材质的反射、粗糙度等物理属性，实现写实级渲染效果。

全局光照与无极缩放：支持城市级宏观场景到微观场景的无极缩放，并基于真实地理参数提供准确的自然光照。

动态天气系统：支持晴、云、风、雨、雪、雾等天气的一键切换，高效模拟各类环境。

3.零代码场景搭建

拖拽式操作：整个平台采用所见即所得的配置方式。用户可以通过简单的鼠标拖拽，进行模型摆放、场景编辑、UI图表配置、交互逻辑绑定等所有操作，无需编写任何代码。

丰富的内置资源库：

海量模型资产库：内置20G+的模型资产库及PBR材质库，满足各类场景构建需求。

3000+图表组件：提供涵盖柱状图、折线图、饼图、雷达图等各种形式的图表组件，以及导航、按钮、下拉框等交互组件。

100+行业模板：覆盖智慧工厂、智慧园区、智慧能源、智慧水利等20多个细分行业的模板，开箱即用，用户可直接复用模板，替换模型和数据即可快速生成项目Demo。

零代码场景编辑：通过画刷、路径、地形雕刻、阵列等工具，可以高效、精准地构建大面积植被、景观小品、地形地貌等复杂场景，无需复杂的建模操作。

可视化交互配置：通过自带的可视化UI编辑器画布**，用户可以通过拖拽节点、连线、设置参数的方式，为模型和UI组件绑定点击、悬停、弹窗、页面跳转、动画播放等交互逻辑，实现“零代码”的交互开发。**

4.真孪生闭环

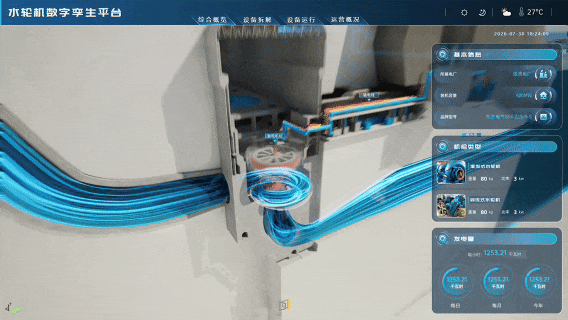

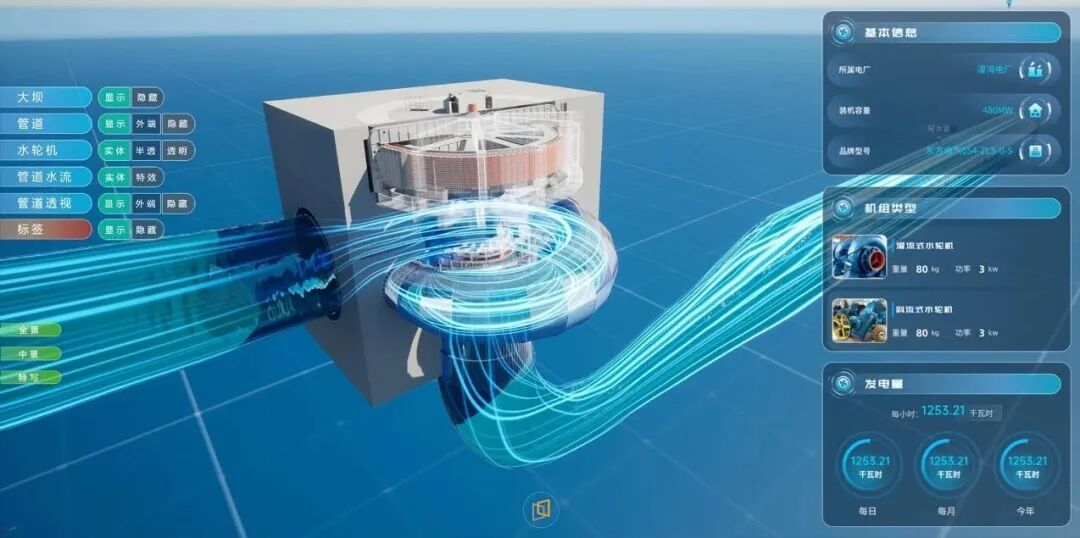

数据驱动模型：通过孪生体编辑器**，用户可以将导入的模型与后台的实时数据（如IoT传感器数据、数据库数据、API接口数据）进行绑定。当真实世界的数据发生变化时（如设备温度升高、PLC信号变化），数字模型会同步做出响应（如模型变红、闪烁、播放动画）。

虚实双向同步：支持“数据驱动模型”，还支持“模型操作反控设备”。用户在三维场景中点击“开启”按钮，事件会向后台发送指令，改变物理设备的运行状态，实现从“看”到“控”的闭环。

**实时数据接入：支持接入30多种数据源，包括关系型数据库（MySQL、Oracle、SQL Server、PostgreSQL、达梦、人大金仓等）、工业协议（Modbus、OPC UA、MQTT）、视频流（RTMP、RTSP、FLV等）和静态文件（Excel、CSV）。

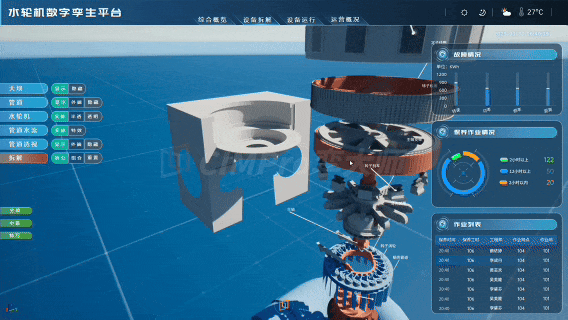

仿真模拟与预测：通过内置的3D仿真动画引擎，用户可以制作设备装配、施工模拟、路径规划等动画，并结合实时数据，模拟设备在未来工况下的运行状态，为决策提供依据，实现从“可视化”到“可预测”的跨越。

5.信创适配一键发布

全栈国产信创适配：

硬件适配：适配海光、飞腾、鲲鹏等国产CPU，以及摩尔线程、砺算、象帝先等国产GPU。

操作系统适配：兼容银河麒麟、统信UOS等国产操作系统。

数据库适配：适配达梦（DM）、人大金仓（KingBaseES）、南大通用（GBase）等国产数据库。

安全合规：已通过ISO27001等安全体系认证，满足客户对数据安全与自主可控的严格要求。

一键发布与多端部署：

多种发布格式：支持一键将项目发布为 PCZ（可编辑的工程文件）、EXE（双击即可运行的可执行程序）。

多终端适配：支持一键将数字孪生应用发布为 EXE（客户端） 或 Web网页（云渲染） ，并可部署至大屏、PC端、Web端及VR设备，实现多终端同步上线。

云渲染服务：提供B/S架构的云渲染服务**，用户可通过点击链接在网页端打开项目，无需安装客户端，提高工作效率和共享便捷性。**

灵活的部署方式：支持私有化部署**（可部署在企业自有服务器），保障数据安全；也支持公有云和专有云部署，满足不同客户的个性化需求。**

本文数据来源：国家电网 / 国务院国资委、水电水利规划设计总院《抽水蓄能产业发展报告2025》、白鹤滩 / 三峡 / 龙滩 / 向家坝数字孪生落地公开报道。
