本文以技术实施视角，详解JVS平台如何通过固件→控制器→采集器三级映射体系，将边缘网关运维从命令行操作转为可视化、可配置、可追溯的工程化流程，并提供关键配置参数说明与典型操作路径。

技术背景：为什么需要三级映射？

在工业边缘场景中，传统网关运维常面临三类典型问题：

• 固件升级依赖SSH登录+手动刷写，易出错且无法批量；

• 多品牌设备接入需重复编写Modbus/OPC UA协议解析逻辑；

• 点位配置需记忆寄存器地址或NodeID，对OT工程师不友好。

JVS通过固件→控制器→采集器三级映射，将硬件抽象为可声明、可编排、可监控的服务单元。本文基于v5.2+平台实测环境，梳理可复现的技术路径与配置要点。

---

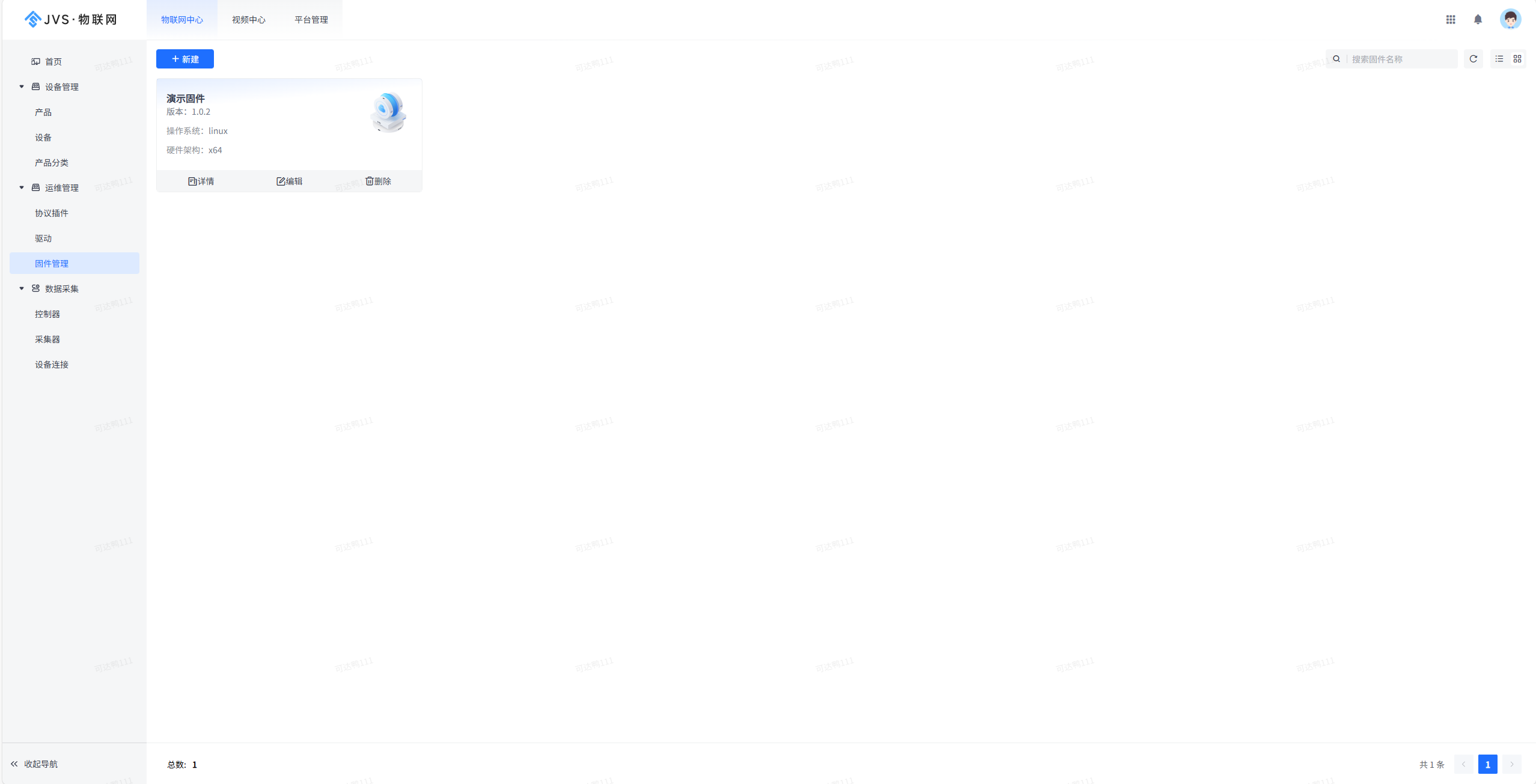

一、固件管理：构建可验证的运行时环境

固件在JVS中不是二进制包，而是封装了通信协议栈、安全认证与数据转发逻辑的服务型程序包（.zip格式）。其核心作用是为控制器提供确定性运行基础。

关键技术实现

• 双向密钥绑定：控制器创建时生成唯一controller_secret，需手动填入固件配置文件（如config.yaml中的platform_key字段），校验失败则拒绝连接；

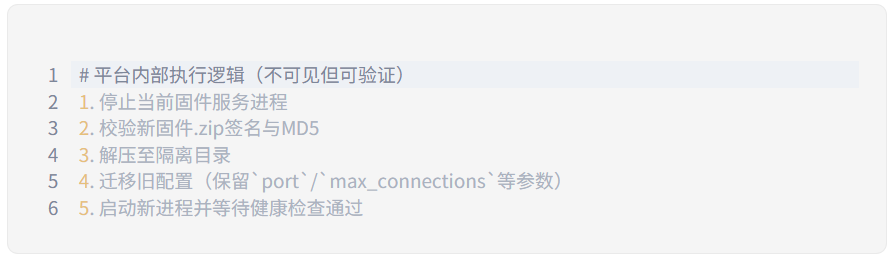

• 升级原子性保障：触发「升级」后，系统执行以下原子操作序列：



• 状态可视化：绿色圆点 = HTTP 200 + 心跳响应正常；红色圆点 = 进程未启动或心跳超时（默认30s）。

实操建议

• 创建固件时，务必在「运行参数」中显式设置port（如8080）和max_connections（建议按CPU核心数×2设置）；

• 历史版本保留在/opt/jvs/firmware/下，命名规则为{name}-{version}.zip，支持手动清理过期包。

---

二、控制器：实现设备连接的声明式配置

控制器是JVS中协议无关的连接抽象层。它不解析原始报文，而是通过驱动接口调用完成设备接入，屏蔽Modbus TCP/RTU、OPC UA、MQTT等差异。

配置参数说明（界面可编辑项）

参数	说明	推荐值
IP地址	设备物理IP（非平台IP）	如192.168.1.100
端口号	设备服务端口	Modbus默认502，OPC UA默认4840
心跳间隔(s)	主动发送PING的周期	网络稳定时设30，较差网络设10
连接超时(ms)	建立TCP连接的等待上限	5000（5秒）

可观测性设计

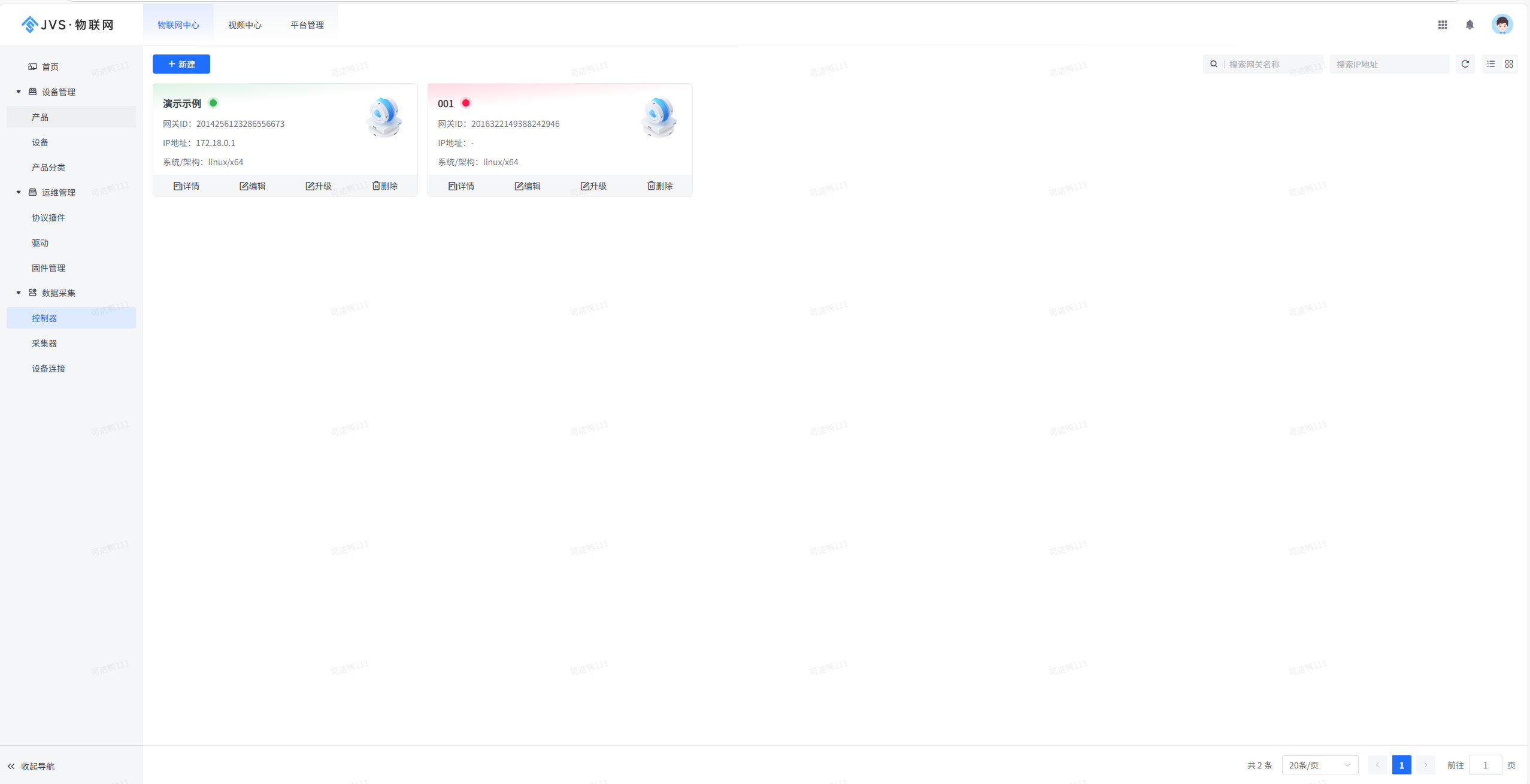

• 控制器卡片实时显示：

  • 在线状态（绿色/红色圆点）→ 底层基于TCP连接+自定义心跳包探测；

  • 已连接设备数 → 由驱动返回的device_count指标；

  • CPU/MEM占用 → 通过/proc/{pid}/stat采集，非容器内需开启hostPID: true。

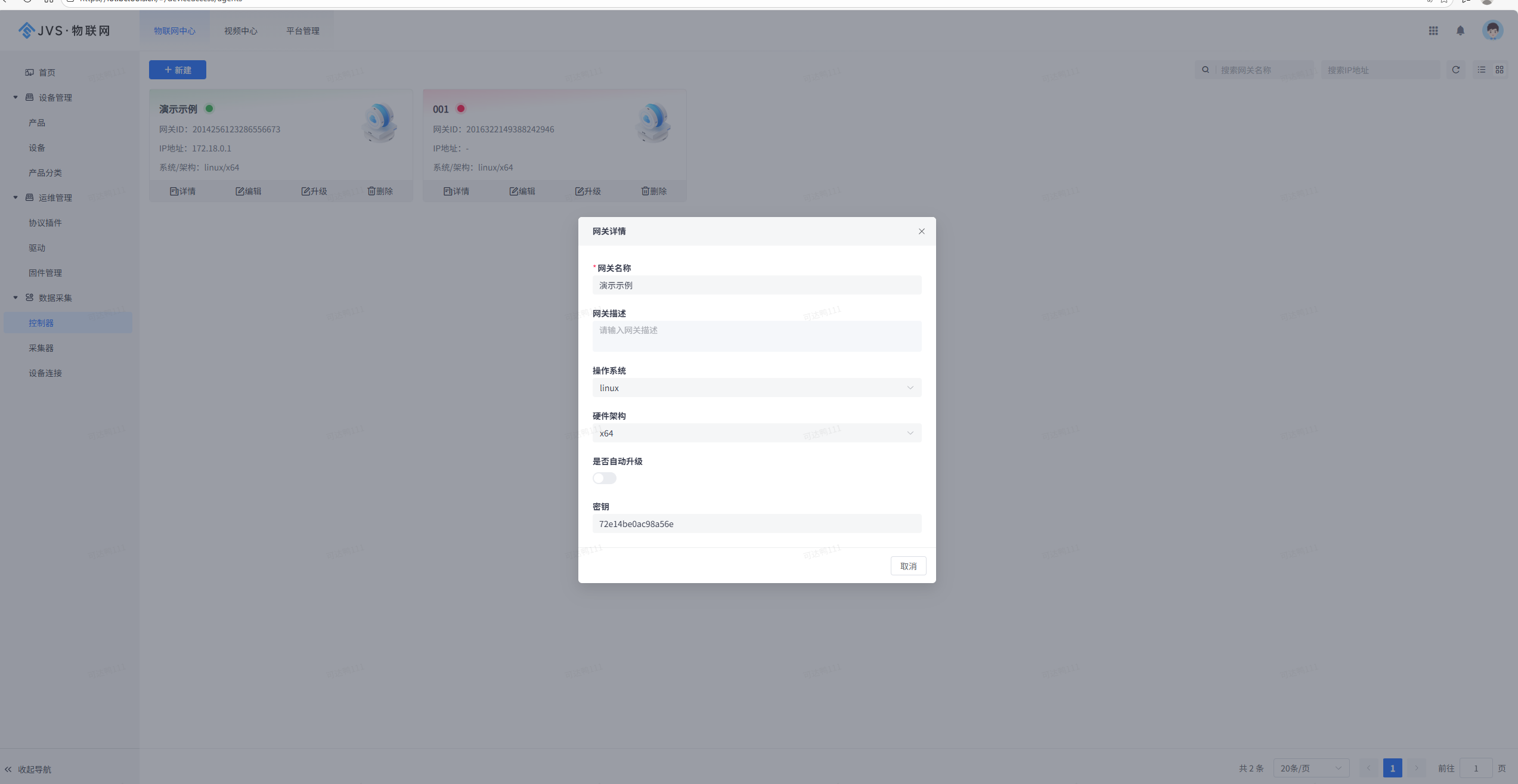

✅ 实操路径：数据采集 → 控制器 → +新建 → 填写名称/IP/端口 → 选择已注册固件 → 配置心跳与超时 → 生成controller_secret → 点击确定。

---

三、采集器：物模型驱动的自动实例化

采集器不手动创建，而是在控制器保存后，由系统根据所选固件关联的驱动自动初始化。其本质是「驱动+物模型+连接上下文」的运行时实例。

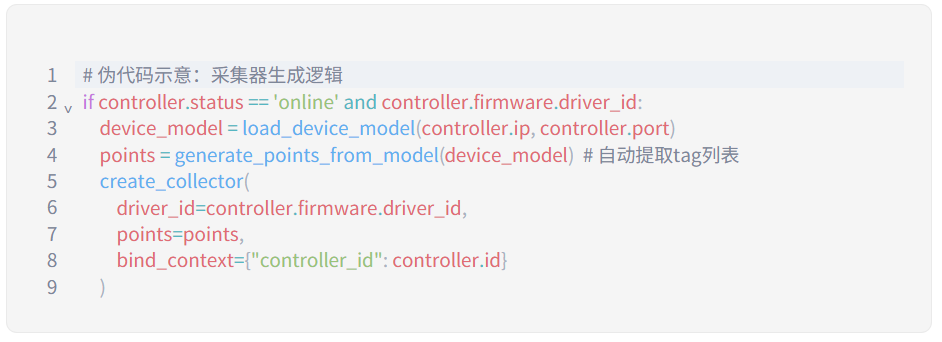

自动化原理

点位绑定实操

• 点击控制器卡片右上角「点位发现」→ 系统调用驱动执行扫描（Modbus读0x0000起始地址，OPC UA遍历ObjectsFolder）；

• 返回结果含：identifier（如MB_40001）、name（如温度传感器_1）、data_type（float/int16）、unit（℃）、default_frequency（1000ms）；

• 勾选后点击「批量使用」→ 自动生成采集任务，无需手写地址映射表。

日志链路追踪

当某点位无数据时，在「日志中心」筛选controller_id，可串联查看： 控制器心跳日志 → 设备连接建立日志 → 驱动加载日志 → 采集器轮询日志 → 具体点位读取日志，精准定位中断环节。

---

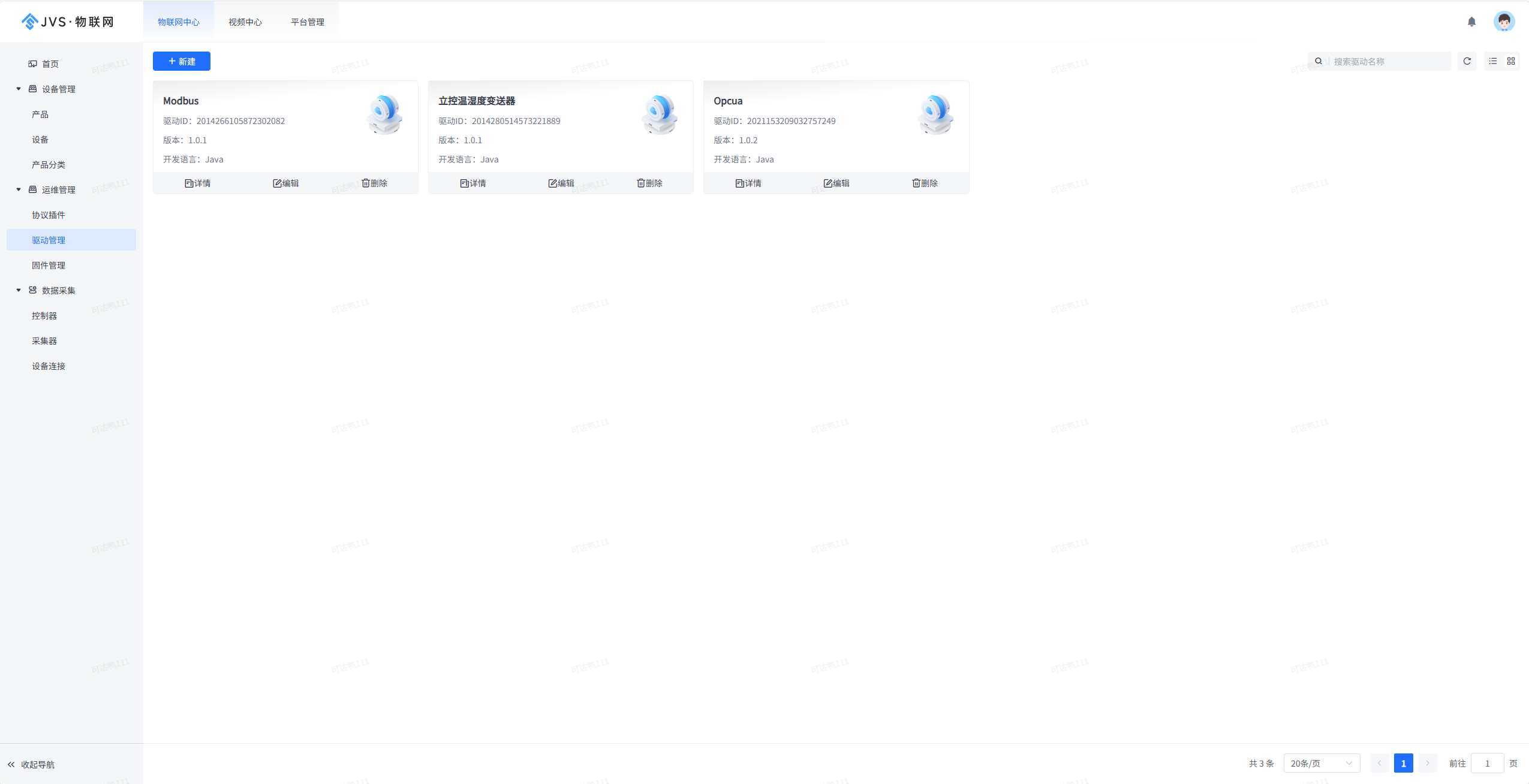

四、驱动：协议适配的服务化封装

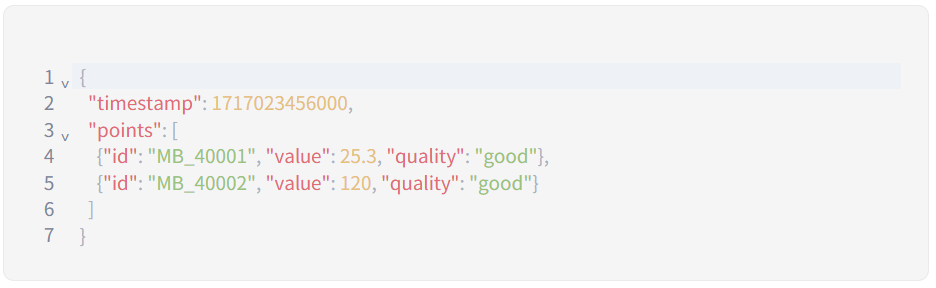

驱动是JVS中可复用、可监控、可容灾的核心组件，以独立进程运行，对外提供标准JSON接口：

关键配置项

• 单驱动连接通道数：控制并发TCP连接数（如Modbus驱动设为4，避免PLC连接数超限）；

• 单通道点位数：限制每连接最大采集点数（如设50，防单次读取超时）；

• 离线存储：

  • 文件模式：数据写入/var/log/jvs/offline/{driver_id}/，按小时切片（20240530_14.json）；

  • 数据库模式：需预置PostgreSQL连接串，自动建表offline_{driver_id}。

版本兼容性检查

平台在采集器启动时比对collector.driver_version与driver.current_version，不一致则标记WARN: driver version mismatch并禁止上报数据。

---

总结：三级映射的工程价值

层级	技术目标	运维收益
固件	提供可验证、可灰度的运行时环境	升级失败率↓90%，支持回滚到任一历史版本
控制器	将设备连接抽象为参数化声明	新增产线控制器部署时间从2h→8min
采集器	基于物模型自动推导采集逻辑	点位配置错误率↓99.2%（对比手动地址录入）

💡 提示：所有操作均通过Web API完成（POST /api/v1/firmware/upgrade, POST /api/v1/controller等），可结合curl或Python脚本批量处理，适合集成到CI/CD流水线。

欢迎在评论区分享你的JVS自动化部署经验，或提出具体场景下的配置疑问。
