JVS物联网平台双引擎接入实践：5分钟完成Modbus设备零代码对接（含配置步骤与验证链路）

jonyleek

77人浏览 · 2026-09-02 15:12:59

jonyleek · 2026-09-02 15:12:59 发布

面向工业物联网开发者，本文以Modbus TCP设备为例，详解JVS平台通过‘驱动实例化’与‘协议插件热插拔’双引擎实现可配置、可验证、可复用的设备接入全过程。涵盖驱动创建、插件绑定、点位自动发现、物模型映射及四维验证方法，所有操作均在Web界面完成，无需编写采集逻辑或解析代码。

一、问题背景：为什么协议适配总成交付瓶颈？

在真实产线中，设备协议高度碎片化：西门子PLC（Modbus RTU）、汇川H3U（Modbus TCP）、立控MQTT网关、海康IPC（GB28181）等共存。传统做法是为每类设备单独写解析脚本——例如手动编码读取Modbus寄存器、硬编码解析MQTT Topic JSON结构。这类逻辑散落各项目，无法沉淀复用，导致单设备接入平均耗时超3人日，项目复用率低于20%。

更关键的是，数据接得上 ≠ 业务用得起来：采集到的数据若未自动绑定至物模型属性，则无法触发规则引擎、生成告警、驱动低代码表单或进入BI分析。

根本矛盾在于：协议解析（如何读）、数据传输（如何传）、业务建模（如何用）三者耦合在代码层，而非解耦为可配置模块。

二、技术解法：双引擎分层架构设计原理

JVS采用清晰的协议栈分层模型，将设备接入拆解为两个独立可插拔组件：

驱动（Driver）：运行于工业现场层，负责与物理设备建立连接、执行寄存器扫描、处理离线缓存。它封装的是如何从设备读取原始字节流，支持Modbus、OPC UA等，但不关心数据发往何处。
协议插件（Protocol Plugin）：运行于网络传输层，以独立JAR/ZIP文件提供，负责将驱动输出的原始数据按目标协议规范封装（如MQTT Topic路由、HTTP POST JSON结构、GB28181信令封装）。它封装的是如何把数据可靠送达目标系统，与设备类型无关。

这种分层带来三项可验证能力：

同一Modbus驱动可绑定MQTT插件上传云平台，也可绑定HTTP插件对接本地MES；
同一MQTT插件可被Modbus驱动、OPC UA驱动甚至自定义串口驱动调用；
插件支持热插拔——更新Topic模板或心跳策略时，无需重启服务，采集不中断。

三、实操指南：5分钟完成Modbus TCP设备接入（零代码）

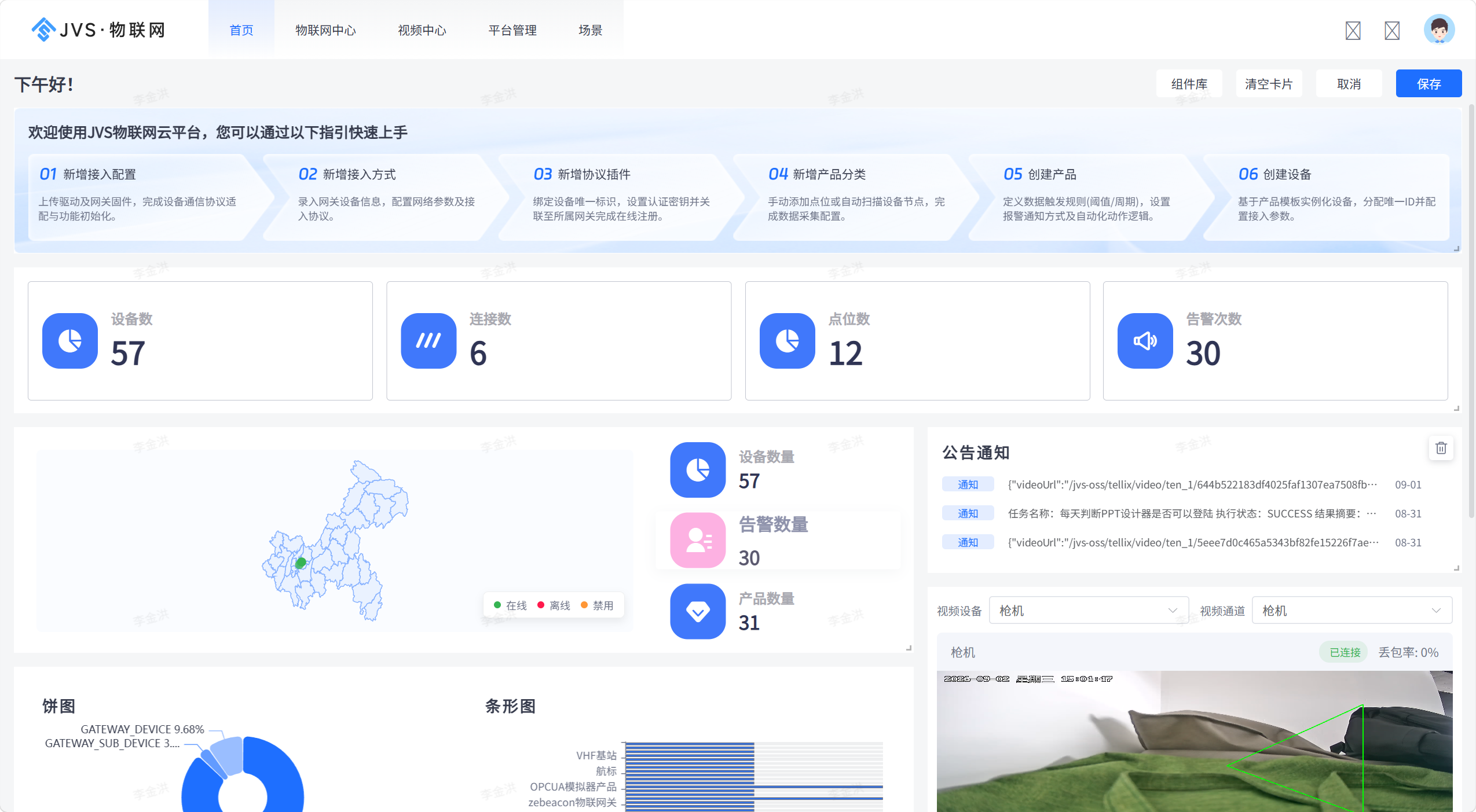

以下以西门子S7-1200 PLC（Modbus TCP模式）为例，全程在「运维管理」Web界面操作，无须SSH登录或修改源码。

步骤1：创建并配置Modbus TCP驱动实例

进入【运维管理】→【驱动管理】→【+新建】
选择预置驱动：Modbus TCP驱动（平台内置，无需上传）

填写基础参数：

text

复制自动换行

设备IP：192.168.1.100
端口：502
超时：3000 ms
重试次数：2

配置采集点位范围（支持区间/列表两种模式）：
json
复制自动换行
```
{
  "startAddress": 40001,
  "length": 100,
  "functionCode": 3
}
```
✅ 驱动实例即代表一个可运行的采集单元——平台已内置寄存器地址解析、字节序转换、异常响应处理等逻辑，无需手写Java/Python采集代码。

步骤2：绑定MQTT协议插件（热插拔演示）

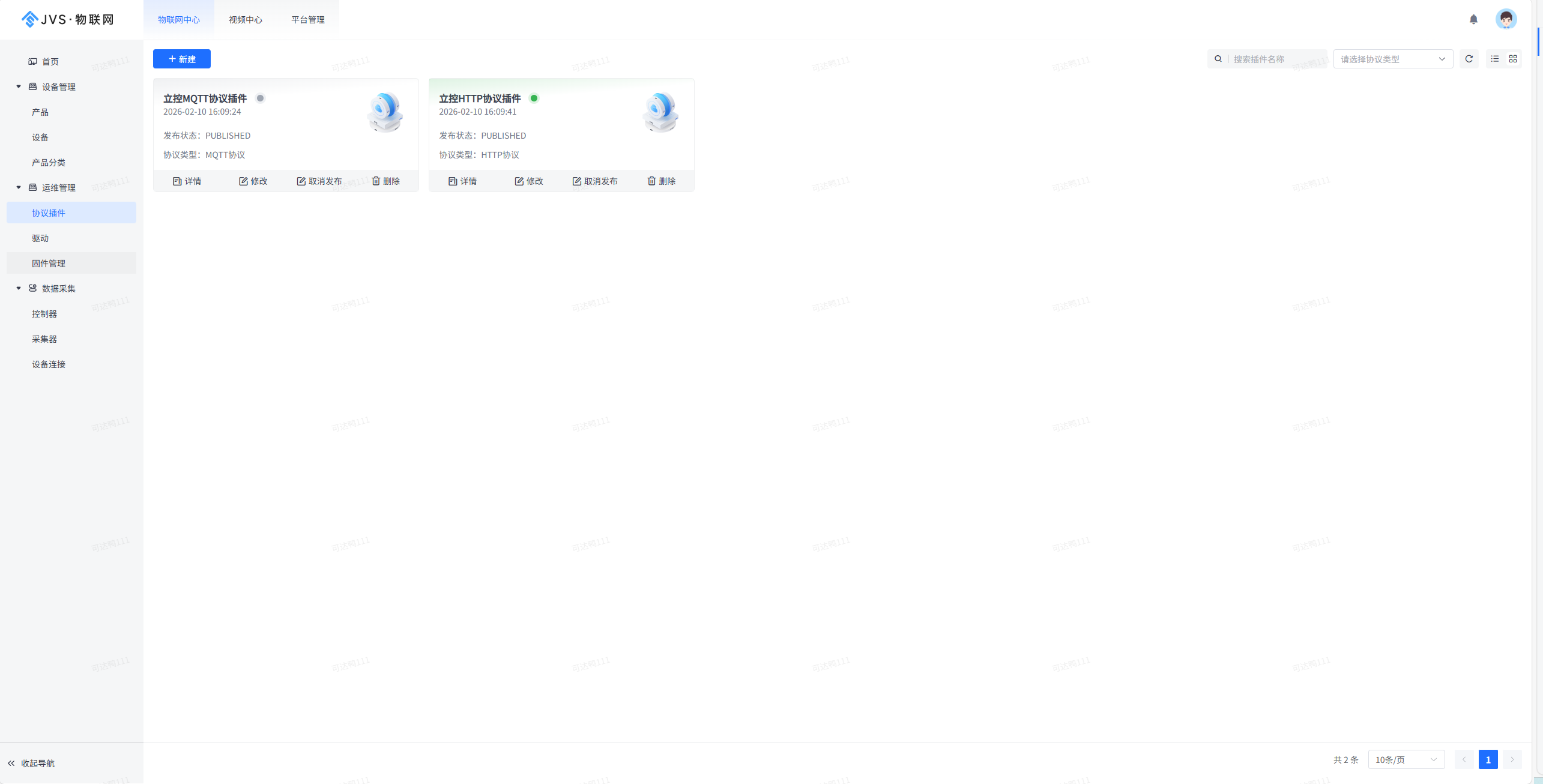

进入【运维管理】→【协议插件】
搜索“MQTT”，选择标准MQTT协议插件（或厂商定制版如立控MQTT协议插件）
点击【发布】使其状态变为在线
返回该驱动实例详情页 → 【绑定协议插件】→ 选择已发布的MQTT插件

✅ 此时驱动与插件完成解耦绑定：驱动负责从PLC读取原始字节，插件负责将字节流序列化为MQTT Topic + JSON payload（如jvs/device/12345/telemetry）。

步骤3：自动点位发现与物模型映射

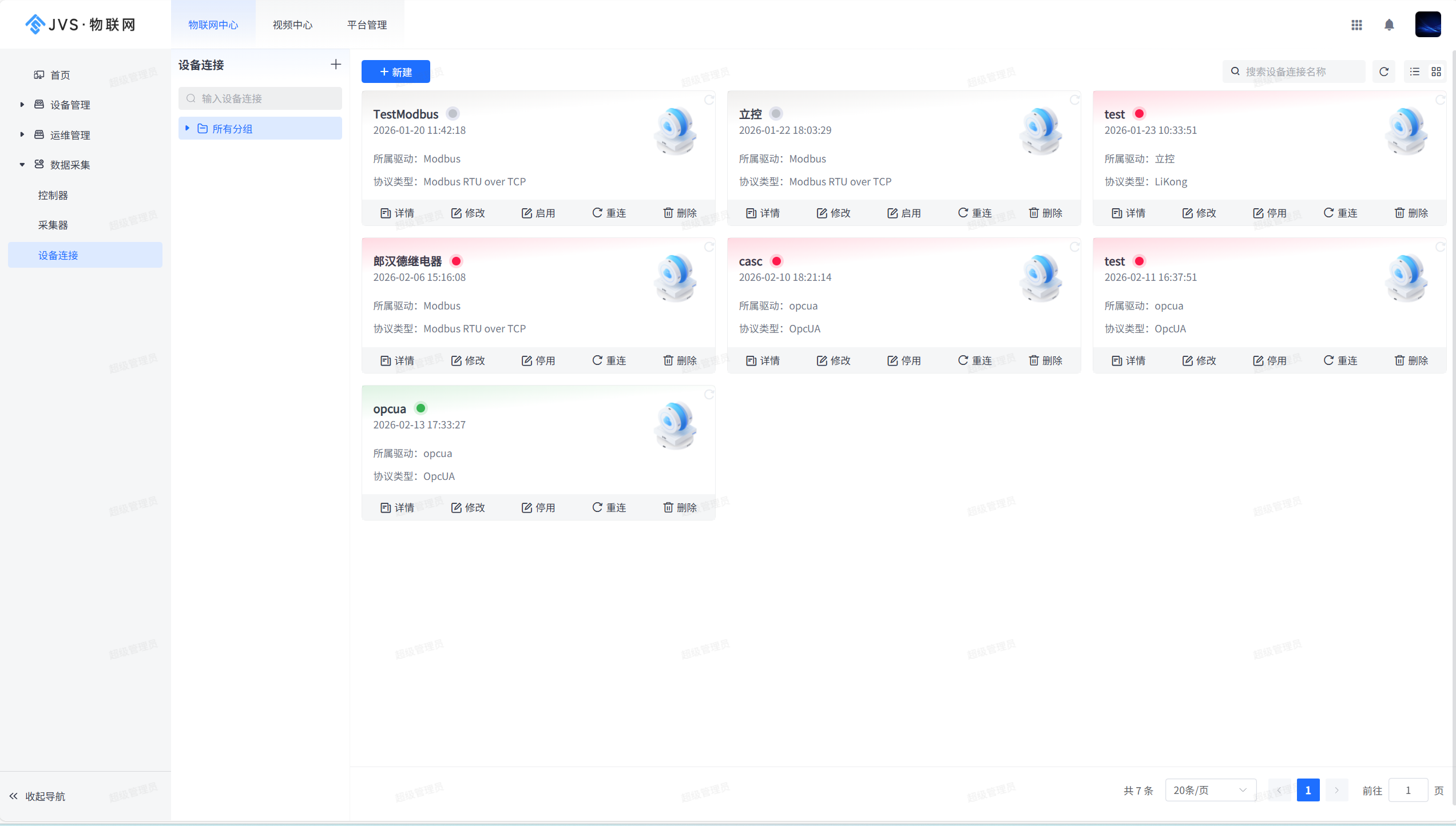

进入【数据采集】→【设备连接】→【+新建连接】
选择已配置的Modbus驱动实例 + 已发布的MQTT插件

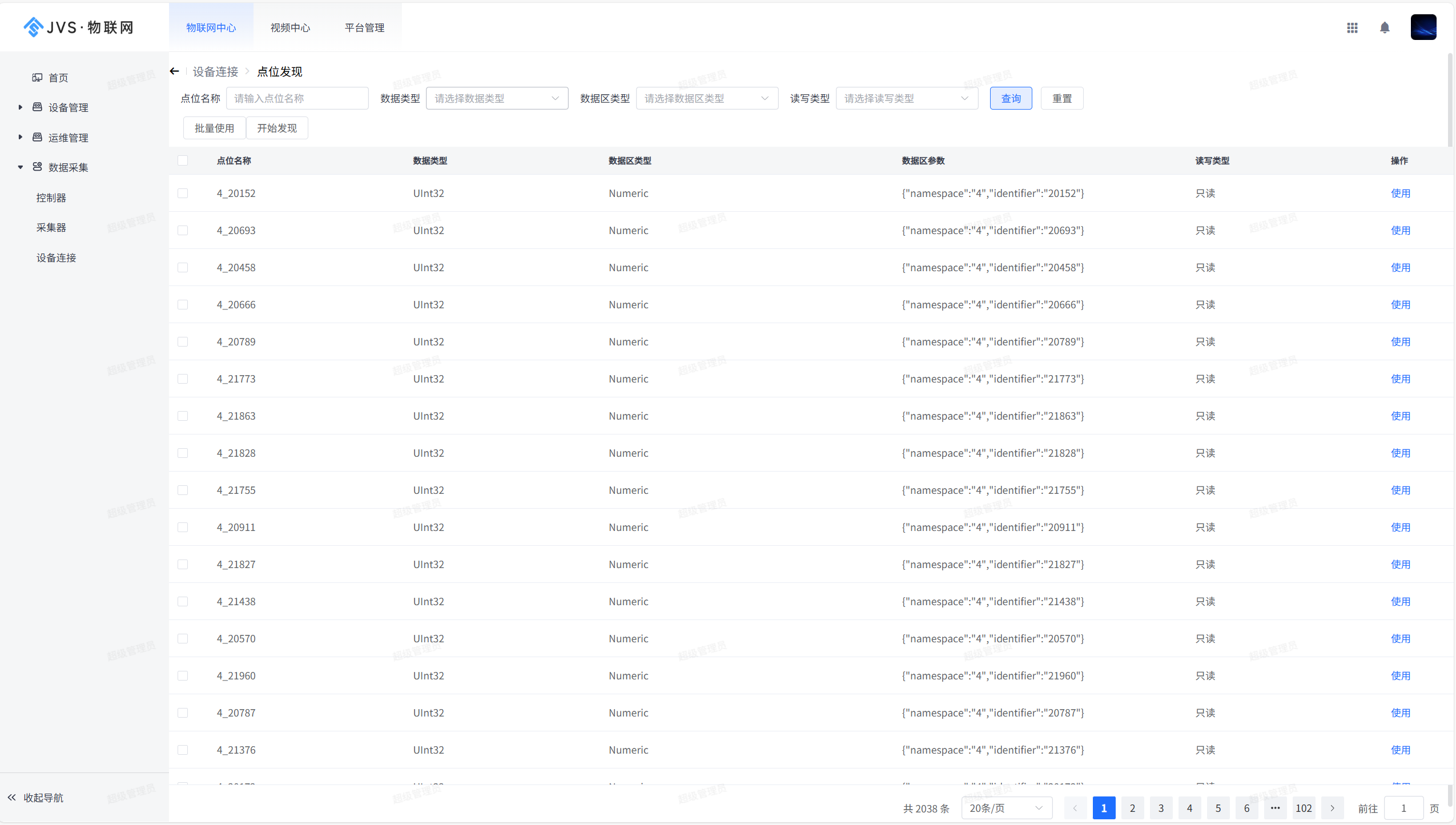

点击【点位发现】按钮 → 平台自动发起Modbus读请求，解析返回报文，列出全部可采集字段（如holding_register_40001, input_register_30001）
在点位列表中勾选需采集项 → 点击【确认生成】

系统将自动：

创建采集器（Collector），定时执行Modbus轮询；
将每个点位按命名规则映射至物模型属性（如holding_register_40001 → temperature）；
生成标准JSON格式上报数据（单位、缩放因子、数据类型由物模型定义驱动）。

四、验证闭环：四维可测的接入成功标准

接入完成≠可用。必须通过以下四个维度验证，缺一不可：

维度	验证动作	技术依据
在线可观	查看【设备管理】页：状态=在线，心跳间隔稳定（如30s±5s）	驱动层TCP连接存活 + 插件层心跳包正常收发
数据可信	对比PLC寄存器值（如40001=2560）与平台物模型`temperature`值（应为25.6℃，缩放因子0.01）	物模型中配置的`scale`、`unit`、`dataType`是否生效
规则可触	在【规则引擎】配置`temperature > 60`，短接传感器模拟超温 → 检查【告警中心】是否有带时间戳记录，并确认企业微信通知送达	规则引擎读取的是物模型属性值，非原始寄存器值
日志可溯	进入【日志中心】，输入设备ID，筛选关键词：`controller`（下发指令）、`collector`（执行采集）、`device_response`（PLC返回帧）	全链路日志时间戳连续、内容可解读，故障可定位至驱动/插件/设备任一层

⚠️ 注意：若数据偏差，优先检查物模型中该属性的scale（缩放因子）、offset（偏移量）、byteOrder（字节序）是否与PLC配置一致；若无心跳，检查驱动IP端口连通性及防火墙策略。

五、扩展能力：私有协议如何快速接入？

平台协议插件机制支持用户自定义扩展：

编写符合SPI规范的Java插件（实现ProtocolPlugin接口）；
打包为JAR文件，包含plugin.yml声明协议类型、版本、依赖；
在【协议插件】页上传并发布；
绑定至任意驱动实例即可使用。

✅ 所有插件均运行于沙箱环境，不影响平台主服务；版本冲突时可并存多版本，按驱动实例粒度指定使用。

六、结语：这不是营销话术，而是可复现的技术实践

JVS的‘5分钟接入’本质是：

配置可复现：驱动参数、插件选择、点位映射全部图形化保存；
步骤可回溯：每一步操作均有审计日志与快照；
结果可验证：四维验证链路覆盖状态、数据、规则、日志全环节。

当你下次面对新设备时，只需问三个问题：

它用什么协议与平台通信？→ 选对应协议插件；
它如何被读取？→ 选或开发匹配驱动；
数据要映射到哪个物模型属性？→ 在点位发现后一键绑定。

协议适配从此不再是编码任务，而是配置决策。

附：推荐调试命令（Linux服务器端）

bash

复制自动换行

# 查看驱动进程状态（JVM内嵌）
ps -ef | grep 'jvs-driver'

# 实时追踪某设备采集日志（按设备ID过滤）
tail -f /opt/jvs/logs/collector.log | grep 'device_12345'

# 验证MQTT插件是否正常发布（查询ZooKeeper注册节点）
curl http://localhost:8080/api/v1/plugin/status?name=mqtt-standard
