自用串口工具分享

粘土，一个面向嵌入式调试的串口工具，支持 多串口同时连接、自定义常用命令、
自动高亮匹配行、条件触发任务，以及 跨端口联动（在 A 口检测到指定字符串时，
向 B 口发送预置命令）。命令模板和匹配规则支持 正则表达式与参数化，并可接入
大模型，用自然语言生成配置。

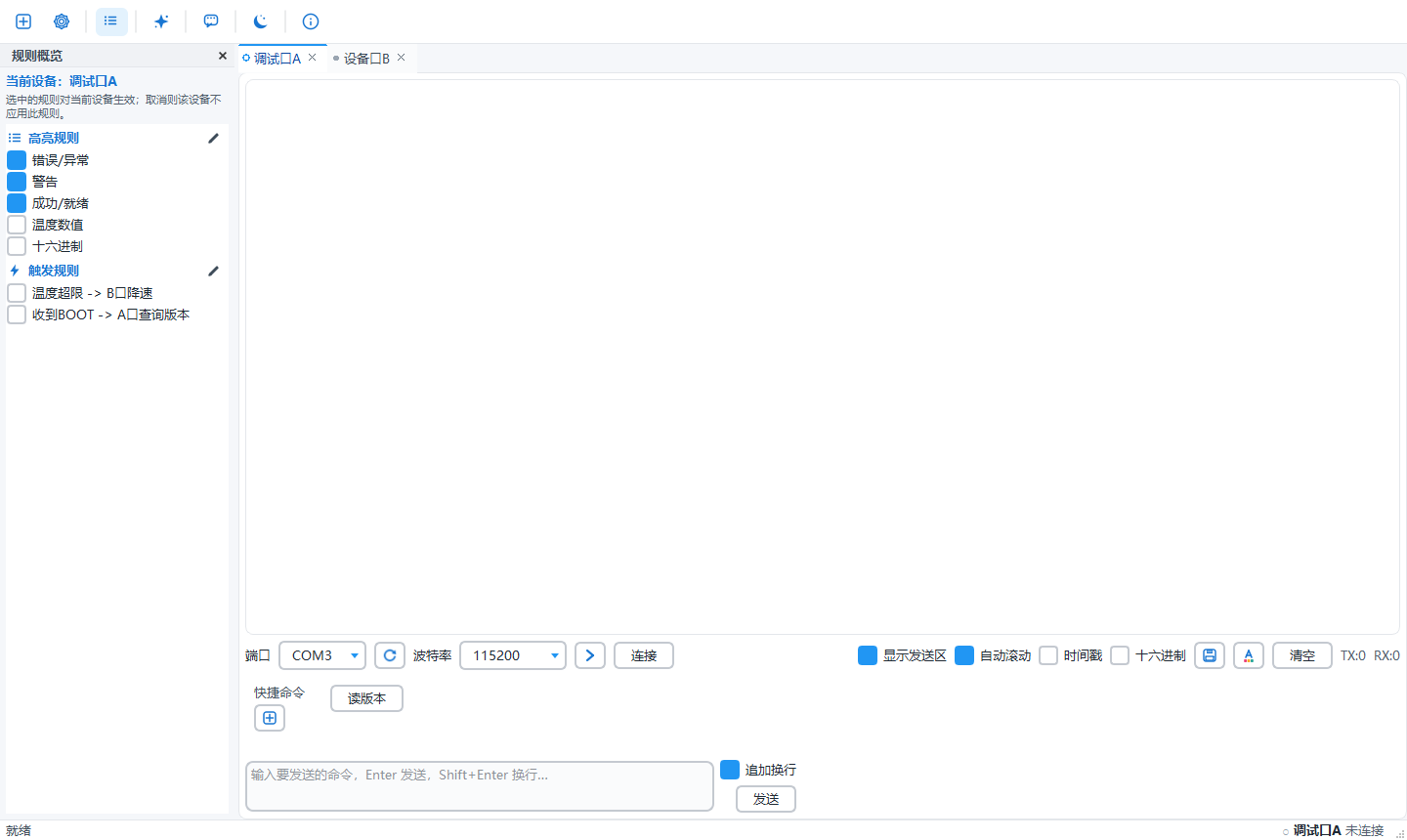

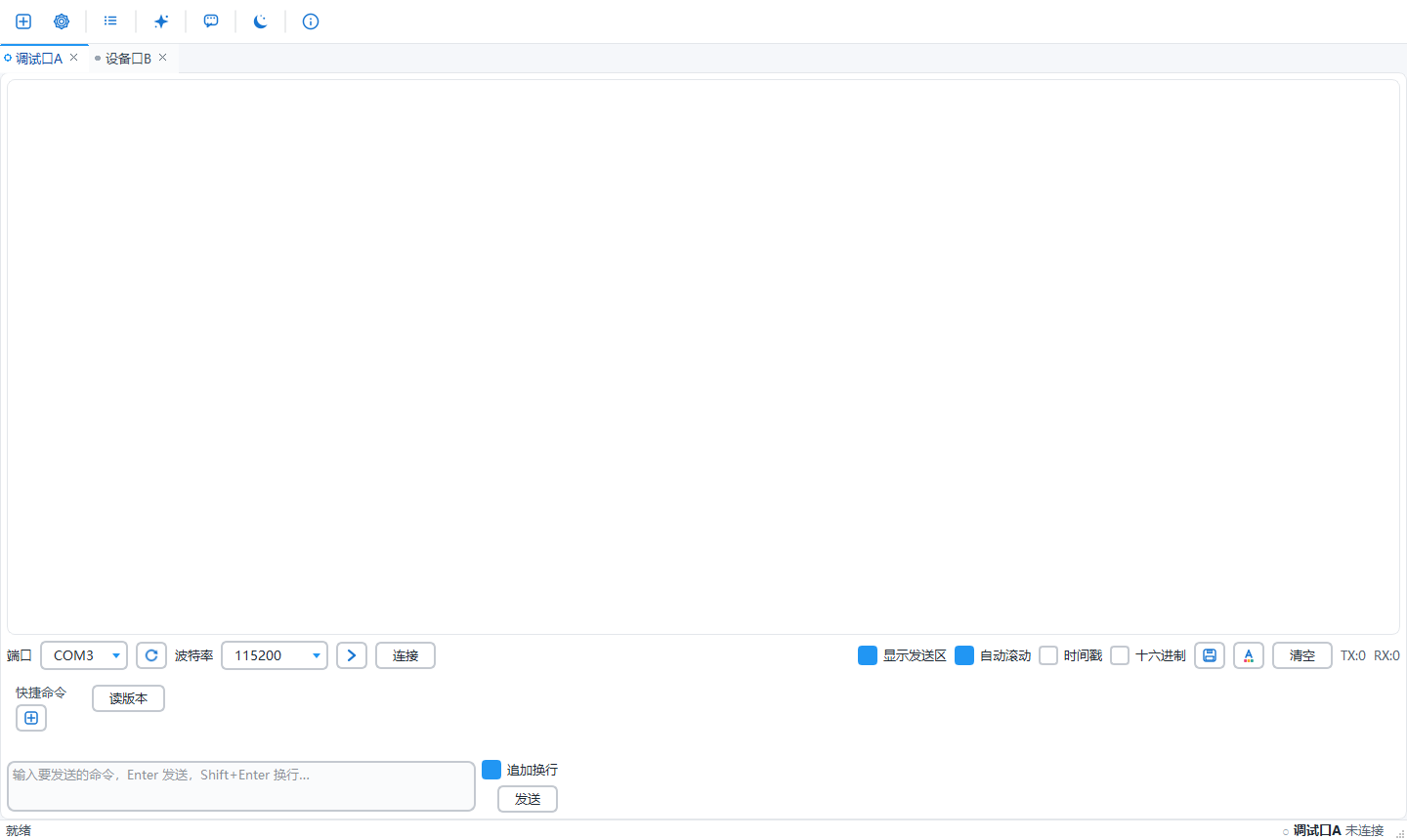

主界面：每个串口一个页签，底部选择端口/波特率连接，中部为快捷命令按钮栏。

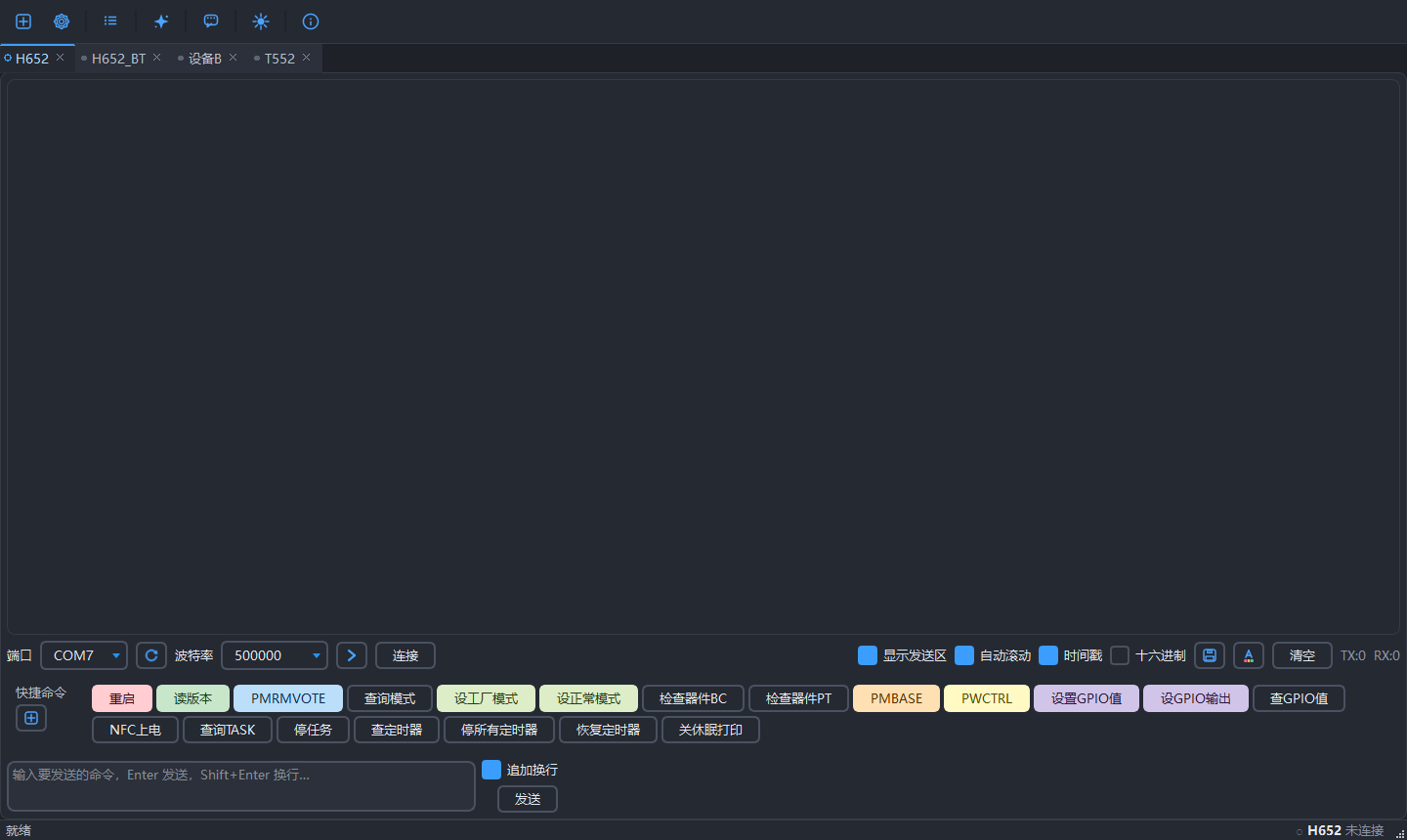

深色主题（工具栏 🌙 按钮切换）。

✨ 功能特性

• 多串口并行：每个串口一个标签页，独立连接/收发/显示，互不干扰。
• 高亮显示：按正则匹配整行着色（前景/背景/粗体/斜体），规则按顺序生效。
• 条件触发：收到匹配行后，可用表达式过滤（如 m1 > target_temp），再执行动作。
• 跨端口联动：A 口匹配 → 向 B 口发送渲染后的命令（核心特性）。
• 参数化命令：模板支持正则捕获组 ${match.1}、内置变量 ${timestamp}/${date}/${time}/${port}、
  用户变量 ${var_name}，以及字符串处理管道：
  |upper |lower |hex |unhex |replace(a,b) |substr(0,4) |trim |pad(8,0)，可链式。
• 大模型助手：OpenAI 兼容接口（智谱 GLM / OpenAI / DeepSeek / 本地 Ollama 等），
  自然语言描述需求 → 生成 YAML 配置 → 预览确认后合并保存。
• 配置持久化：所有端口、规则、变量、命令、LLM 设置存于 config/config.yaml。
• 快捷命令栏：每个端口标签页底部显示指向该端口的常用命令按钮。

🚀 快速开始

1. 安装依赖

⚠️ 本机 python 指向 Windows Store 桩，请使用 py launcher。

py -m pip install -r requirements.txt

依赖：PySide6、pyserial、PyYAML、openai

2. 启动

py main.py

首次启动会加载 config/default_config.yaml（含示例：两个端口、若干高亮/触发规则）。
界面修改后会自动写入 config/config.yaml。

3. 配置大模型

首次使用 LLM 助手前，确认 ⚙ 配置 → 大模型配置 的连接参数。

📖 使用说明

设备管理（页签）

每个设备对应主窗口中的一个页签，工具栏左侧的 ➕ 新增设备 可添加。页签支持完整的增删改与排序，所有改动自动写入 config/config.yaml。

新增设备

点工具栏 ➕ 新增设备，会生成一个不重名的设备（新设备、新设备2 …），默认参数为：第一个可用 COM 口、115200 / 8 / N / 1。新建后该页签自动被选中，可直接：

• 在页签顶部的下拉框里改 端口 / 波特率，点 连接；
• 点波特率右侧的箭头展开 数据位 / 校验 / 停止位（默认折叠），修改后 tooltip 会显示当前帧格式预览（如 8N1）。

下拉框中修改的连接参数会立即保存；若设备已连接，则保持当前连接，新参数在下次连接时生效。

复制设备

右键 设备页签 → 复制设备 → 输入新名字（默认「源名_副本」）。复制时会一并带走：

• 连接参数（COM 口、波特率、数据位、校验、停止位）；
• 该设备在高亮 / 触发规则上的每设备启用状态；
• 快捷命令：原本指向源设备的命令，会同时指向新设备。

重命名

双击 设备页签 → 输入新名字。校验：不能为空、不能与其它设备重名、不能含特殊字符
（:、#、[、]、{、}、&、*、!、|、>、'、"、%、@、`）。
重命名会全局更新所有引用：触发规则的 source_device、动作的 target_device、快捷命令的 target_device、显示配置、规则启用状态，以及已连接的串口 worker —— 因此重命名不会丢消息或错乱按钮状态。

删除设备

点页签右侧的 X → 确认后会断开连接并从配置中移除。

拖动页签改变顺序

设备页签可拖动：按住页签左右拖动，松手即改变位置（VSCode 风格）——拖动时原页签变半透明，鼠标位置出现半透明的浮动页签副本，插入位置由蓝色竖线指示。顺序在松手时才同步到配置里的 devices 列表（拖动过程中不写盘），下次启动保持一致。

页签上的 X 关闭按钮 与 圆点指示 在拖动时也会跟随移动（已自绘，不会错位）。

页签选中色与连接指示

当前选中的设备页签以主题主色（蓝色）整块填色并显示白字，其余页签为中性灰底。

页签左侧的圆点表示连接状态：

• 当前选中页签：已连接 = 白色实心圆；未连接 = 白色空心圆（仅描边）。
• 非选中页签：已连接 = 绿色实心圆；未连接 = 灰色实心圆。

连接串口

每个设备标签页底部选择端口、波特率等参数，点 连接。日志区会实时显示接收数据（带高亮），
底部输入框可发送命令（Enter 发送，Shift+Enter 换行）。

快捷命令

每个设备页签中部有一排快捷命令按钮，点击即发送预设命令。按钮只显示指向本设备的命令（或设为「所有设备」的命令）。命令模板支持变量和字符串管道（见后文「命令模板可用变量」）。

新增 / 管理

点页面左侧的 ➕ 打开「快捷命令管理」对话框：

• 上半部分列出系统中所有快捷命令，勾选即加入本设备，取消勾选即从本设备移除。
  「目标设备」列显示该命令当前归属哪些设备（「所有设备」表示对全部设备可见）。
• 取消勾选一个「所有设备」命令时，会自动转为「显式列出其它所有设备」（不影响别的设备）。
• 下半部分可直接新增：填写名称、发送字符串、可选的周期间隔 / 持续时长、按钮颜色，点「添加到列表」。

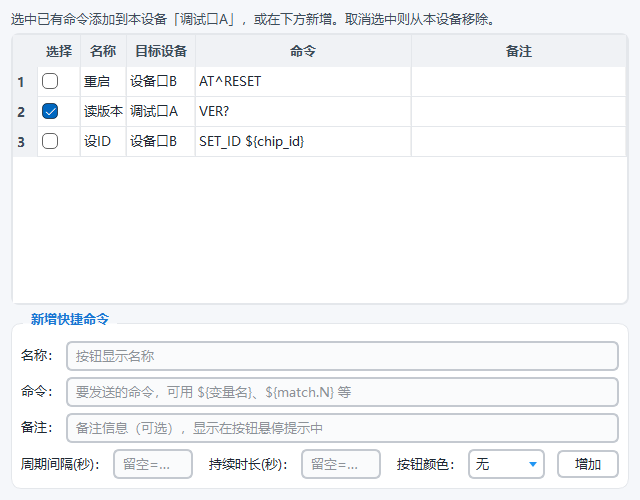

「快捷命令管理」对话框：勾选控制命令在本设备的可见性，下方可直接新增。

编辑 / 删除

右键 任一按钮 → 编辑… 或 删除。编辑对话框可修改名称、发送字符串、周期参数、颜色。

拖动改顺序

按住按钮拖动到目标位置释放即可调整顺序（VSCode 风格）：拖动时原按钮半透明，鼠标跟随一个半透明的放大预览图（带阴影），插入位置由蓝色竖线指示。顺序在松手时写回配置，所有设备共享同一份命令列表。

周期发送

在周期间隔里填数字（秒），该命令按钮会带 ⏰ 前缀，表示是周期命令：

• 点击 启动周期发送（立即发一次，之后按间隔循环），按钮变蓝高亮；
• 再次点击 停止。
• 「持续时长」留空或 0 = 无限循环；填数字 = 持续若干秒后自动停止。

按钮颜色

新增 / 编辑时可给按钮选一种背景色。提供 10 种柔和预设色，文字颜色会根据背景亮度自动取蓝色或同色相深色（保证可读）：

0 浅红	1 浅橙	2 浅黄	3 浅黄绿	4 浅绿
5 浅青绿	6 浅青	7 浅蓝	8 浅紫	9 浅粉

配置写法

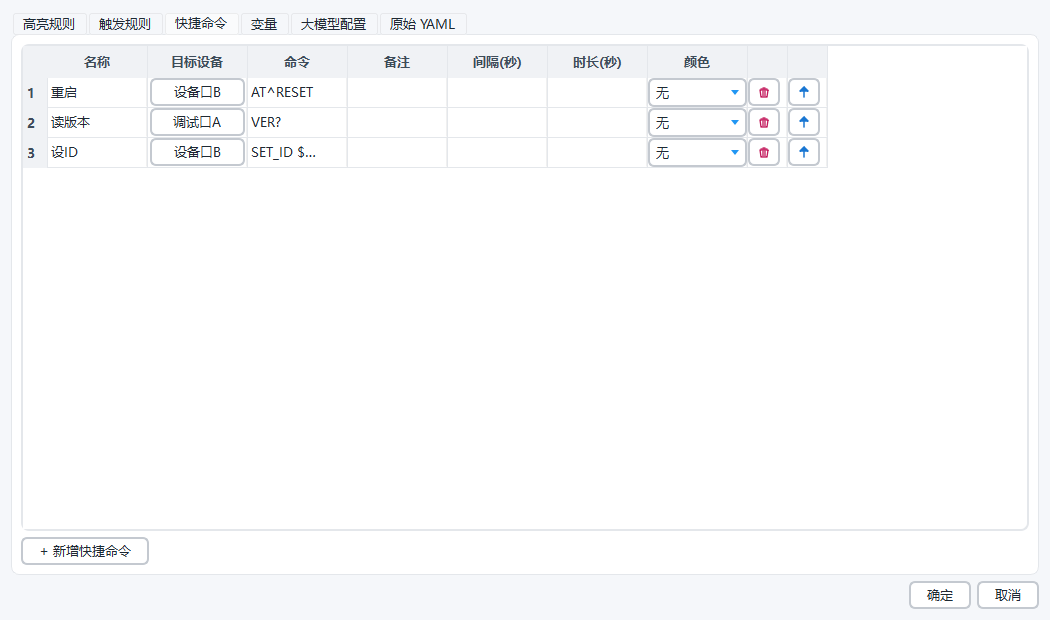

快捷命令存在 config.yaml 的 quick_commands 列表里，可手编；也可在 ⚙ 配置 → 快捷命令 里表格化管理（名称、目标设备、命令、周期、颜色）：

quick_commands:
  - name: "复位"
    command: "RESET\n"
    target_device: "调试口A"          # 单个设备；留空=所有设备；也可写成列表
  - name: "读温度"
    command: "GET TEMP"
    target_device: ["调试口A", "设备口B"]
    color: 4                          # 0~9，见上表；省略=默认无背景色
    interval: 2.0                     # 周期间隔（秒）；省略=单次发送
    duration: 30                      # 持续时长（秒）；省略或 0=无限

高亮规则

在 ⚙ 配置 → 高亮规则 增删改。每条规则：

- name: "错误"
  pattern: "(?i)error|fail|exception"   # Python 正则
  foreground: "#FFFFFF"
  background: "#C62828"
  bold: true

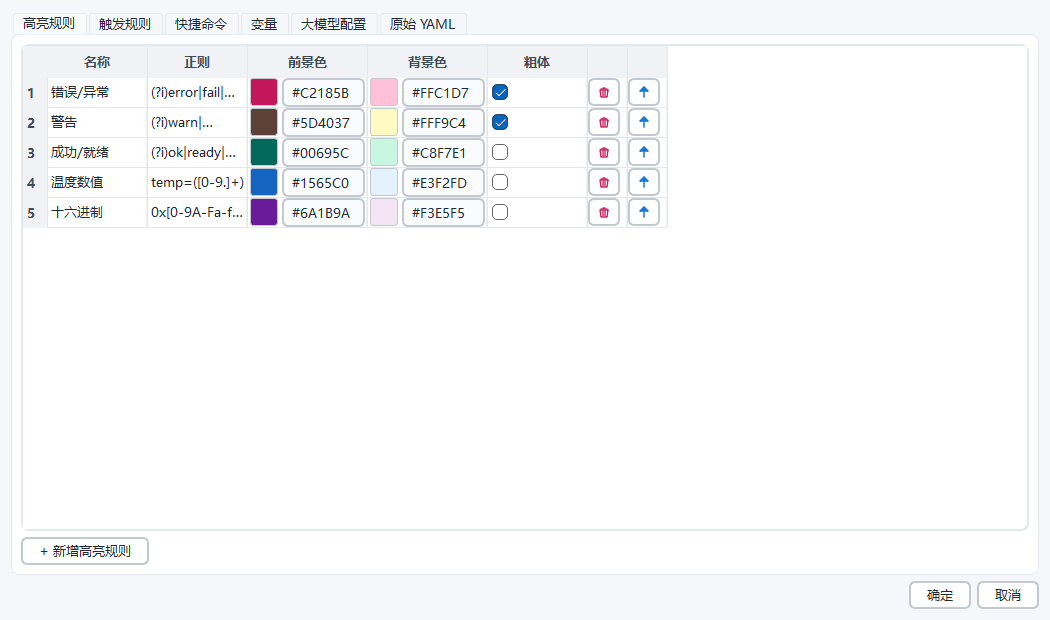

⚙ 配置 → 高亮规则：逐条编辑正则、前景/背景色、粗体。

工具栏 ☰ 规则概览（Ctrl+R）可按当前设备勾选启用/停用每条规则，无需打开配置对话框：

触发规则（跨端口联动）

在 ⚙ 配置 → 触发规则 配置。这是工具的核心：

- name: "温度超限 -> B口降速"
  enabled: true
  source_port: "调试口A"               # 在此端口接收的行做匹配
  pattern: "temp=([0-9.]+)"            # 正则，可带捕获组
  condition: "m1 > target_temp"        # 可选；m0=整行，m1..=捕获组，可直接用变量名
  actions:
    - type: send                       # 跨端口发送
      target_port: "设备口B"            # 可与 source_port 不同
      command: "SET_FAN ${match.1} ON" # ${match.N} 引用捕获组
    - type: log                        # 记录提示
      message: "⚠ 温度 ${match.1} 超过阈值 ${target_temp}"

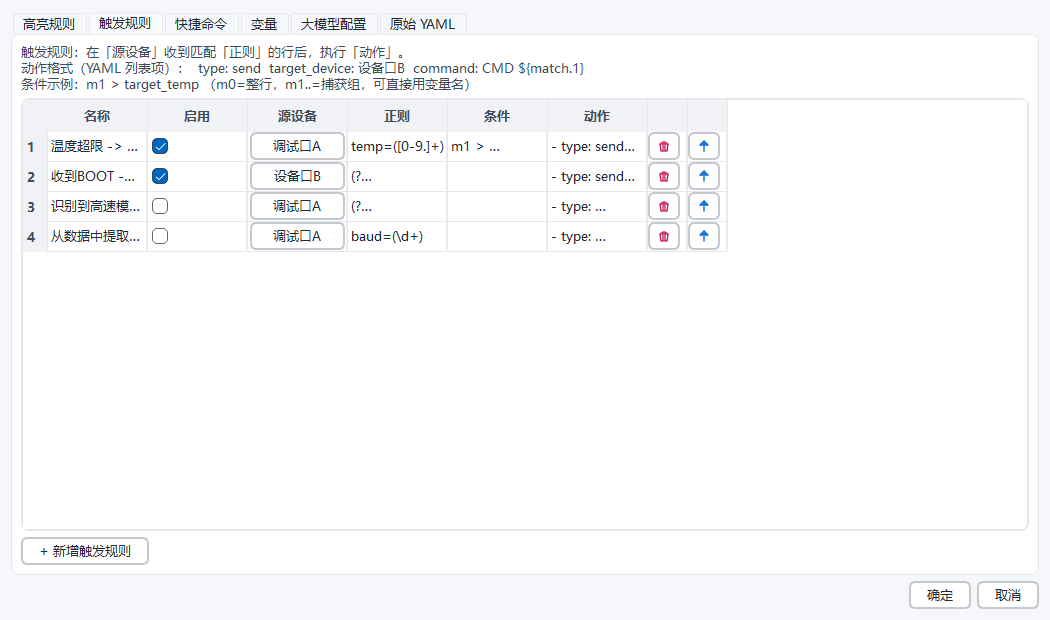

⚙ 配置 → 触发规则：源设备 + 正则 + 条件 + 动作列表，双击动作单元格可编辑。

命令模板可用变量

写法	含义
${match.0}	整个匹配行
${match.1} … ${match.9}	正则捕获组
${timestamp}	完整时间戳 2026-08-08 14:30:05
${date} / ${time}	日期 / 时间
${port}	来源端口名
${变量名}	用户自定义变量（配置 → 变量）

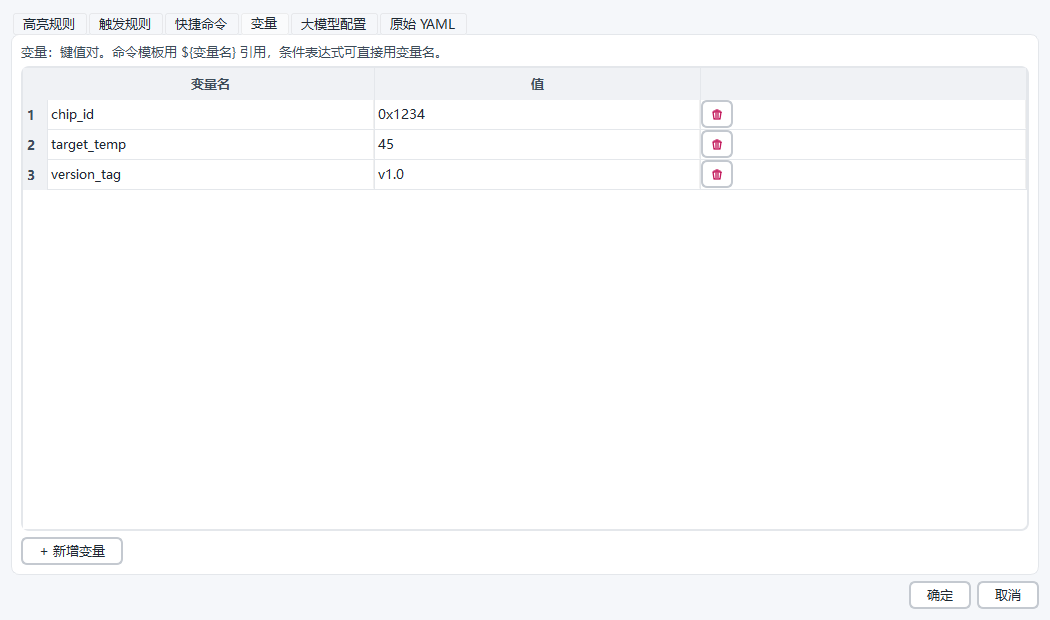

变量在 ⚙ 配置 → 变量 里维护（键值对），命令模板与条件表达式均可引用：

字符串处理管道（可链式）

${match.1|upper}            转大写
${match.1|lower}            转小写
${match.1|trim}             去首尾空白
${match.1|hex}              十进制转十六进制
${match.1|unhex}            十六进制转十进制
${match.1|replace(-,_)}     替换
${match.1|substr(0,4)}      取子串
${match.1|pad(8,0)}         左填充到 8 位用 '0'

组合示例：${match.1|trim|upper}

条件表达式

condition 为可选布尔表达式，使用安全求值（白名单 AST，禁危险函数）。
匹配组可用 m0/m1/..，变量直接用名字：

condition: "m1 > target_temp"        # 捕获组1 大于 变量
condition: "int(m1) >= 50"           # 显式取整比较
condition: "m1 in ('OK', 'READY')"   # 成员判断
condition: "m1 > 50 and port == 'A'" # 组合

表达式中数值会自动尝试转换，便于直接比较。

动作类型

actions 支持四种动作，可写多条依次执行：

type	作用	关键字段
send	向设备发送命令（可跨设备）	target_device、command
log	在来源设备日志区显示一条提示（warn 风格）	message
set_port_param	运行时修改端口参数（已连接即时生效，并写入配置）	baudrate/bytesize/parity/stopbits/port
message	生成一条消息，显示到「消息」面板并持久化	content（或 message）

message 动作示例（配合下文「消息面板」使用）：

- name: "温度告警记录"
  enabled: true
  source_device: "调试口A"
  pattern: "temp=([0-9.]+)"
  condition: "m1 > target_temp"
  actions:
    - type: message
      content: "⚠ 温度 ${match.1} 超过阈值 ${target_temp}"  # 显示在消息面板
    - type: send
      target_device: "设备口B"
      command: "SET_FAN ${match.1} ON"

消息面板

点工具栏 💬 消息（或 Ctrl+M）打开右侧的消息面板。它以表格形式收集并展示由触发规则生成的消息（即 type: message 动作的输出），适合用来集中查看各设备的告警、状态摘要等。

界面构成

• 工具条第一行：设备过滤下拉框（默认「全部设备」）、自动滚动开关、当前消息计数。
• 工具条第二行：删除该设备 / 删除选中 / 清空全部。
• 表格：三列 —— 时间、设备、消息。整行选中，不可直接编辑单元格。

设备分色

不同设备的消息行使用不同的浅色背景（淡蓝、淡靛蓝、淡青、淡绿、淡橙、淡紫、淡粉、淡深紫 …），按设备创建顺序循环，便于在一堆消息里快速识别来源。

设备过滤

下拉框选某个具体设备，则只显示该设备的消息。此时「删除该设备」按钮可用；选「全部设备」时该按钮禁用。

删除

• 删除该设备：删除当前过滤设备的全部消息（需先在过滤里选定设备）。
• 删除选中：删掉表格中选中（可多选）的行。
• 清空全部：删掉所有消息。

以上操作均有二次确认。

自动滚动

「自动滚动」勾选时，新消息到来会自动滚动到底部；取消勾选则保持当前位置，方便查阅历史。最多保留 2000 条，超出后自动丢弃最早的。

持久化

消息会自动保存到 config/messages.json（防抖写入：1 秒内多次改动只写一次）。程序重启后自动加载历史消息，所以关掉再打开面板，之前的消息仍在；退出程序时也会立即保存。

消息面板默认隐藏，需要时用工具栏按钮或 Ctrl+M 打开；面板显示时会自动收窄到默认宽度，避免把主窗口撑宽。

大模型助手

点击 ✨ LLM 助手（或 Ctrl+L），用自然语言描述需求，例如：

当调试口A 收到 temp= 开头且数值大于 50 时，向设备口B 发送 SET_FAN 加上该数值和 ON

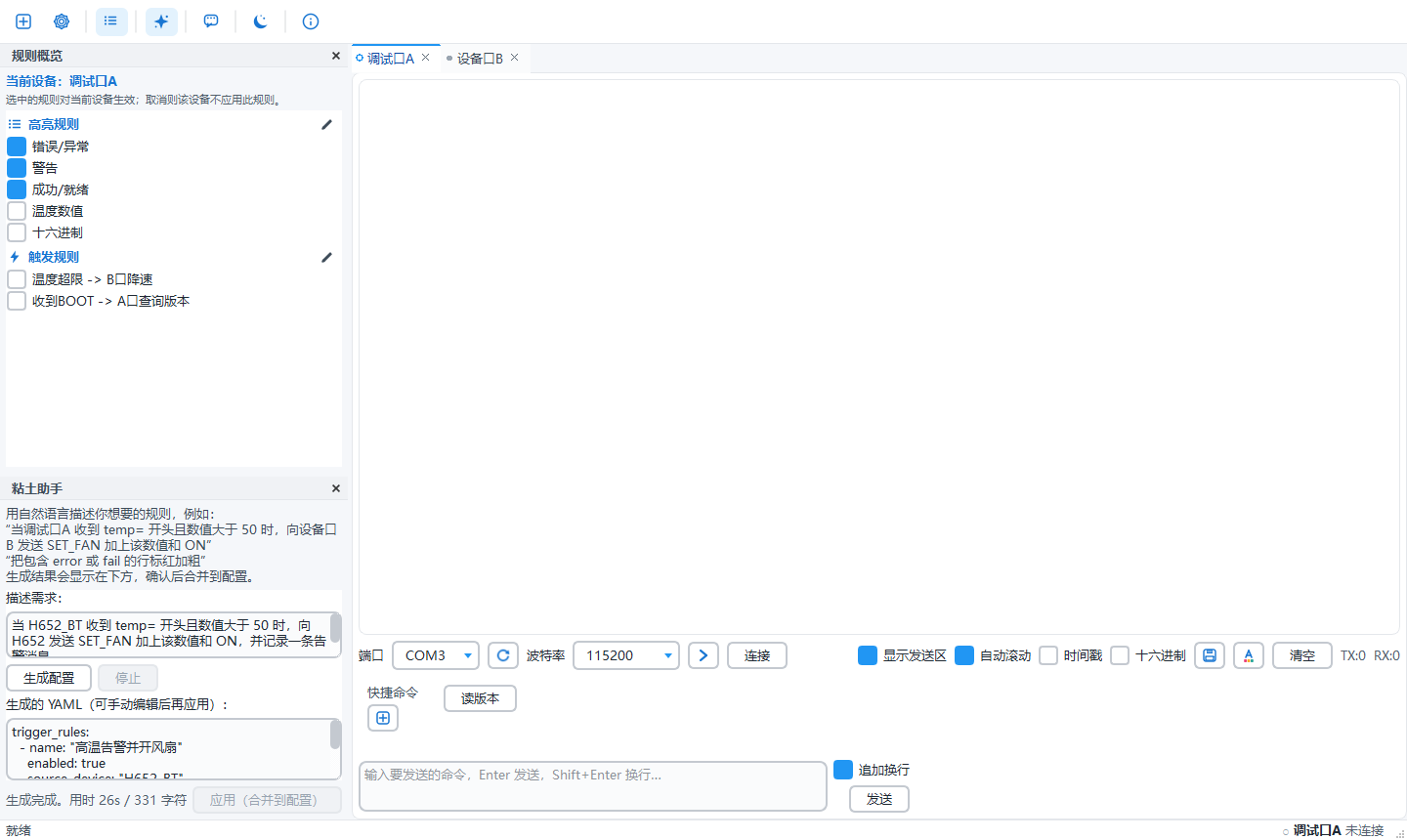

粘土助手：左侧描述需求 → 流式生成 YAML → 确认后「应用（合并到配置）」。

模型会生成对应 YAML ，可手动编辑后点 应用 合并到配置并保存。
生成过程流式显示，出错会提示。

🗂️ 项目结构

serial_tool/
├── main.py                  # 入口
├── requirements.txt
├── config/
│   ├── default_config.yaml  # 默认模板（只读）
│   └── config.yaml          # 用户配置（运行时生成）
├── core/
│   ├── serial_worker.py     # 单串口读写线程
│   ├── port_manager.py      # 多端口生命周期
│   ├── highlight_engine.py  # 高亮规则匹配
│   ├── command_engine.py    # 命令渲染与触发
│   ├── config_store.py      # YAML 读写校验
│   └── llm_service.py       # OpenAI 兼容客户端
├── ui/
│   ├── main_window.py       # 主窗口
│   ├── port_tab.py          # 端口标签页
│   ├── log_view.py          # 高亮日志显示
│   ├── config_dialog.py     # 配置编辑
│   └── llm_panel.py         # LLM 助手
├── utils/
│   ├── expression.py        # 表达式/参数引擎
│   └── logger.py            # 日志
└── README.md

🏗️ 架构要点

• 线程模型：每个串口一个 SerialWorker（QObject.moveToThread），读循环在子线程，
  通过 Signal(str) 把整行回传主线程。绝不跨线程操作 GUI/串口对象。
• 主线程集中处理：高亮匹配、命令渲染、触发调度都在主线程完成，避免锁。
• 跨端口联动：主窗口收到某端口的行 → 喂给 CommandEngine → 渲染动作 → 调目标端口的
  worker 发送（worker 的 send 是 slot，Qt 自动排队跨线程）。
• 性能：日志显示用 QTimer 50ms 批量 flush，QPlainTextEdit.setMaximumBlockCount(5000)
  防内存膨胀。
• 安全：LLM 生成的配置 预览确认后才写入，配置保存前经 validate 校验。

🔧 打包成 exe（可选）

py -m pip install pyinstaller
py -m PyInstaller --noconsole --name Nento main.py
# 产物在 dist/Nento/

📝 备注

• COM 口冲突：同一物理口不能被两个程序同时打开。
• LLM 调用走外网，请确保网络可达；用 Ollama 则全程本地。
• 日志文件在 serial_tool/logs/serial_tool.log（滚动 2MB×3）。
