1 软件启动

双击桌面 SCADA_Develop 程序图标，启动开发软件，进入软件设计主画面。

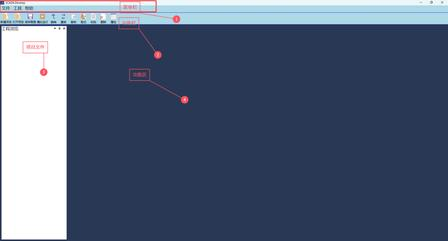

界面区域说明： ①菜单栏：包含文件、工具、帮助顶层功能菜单； ②功能栏：快捷工具栏，放置新建、打开、保存等高频操作按钮； ③工程浏览区：左侧项目文件树，管理项目全部配置内容； ④功能编辑区：右侧主工作区域，用于画面编辑、参数配置。

2 新建项目

2.1 两种新建项目入口

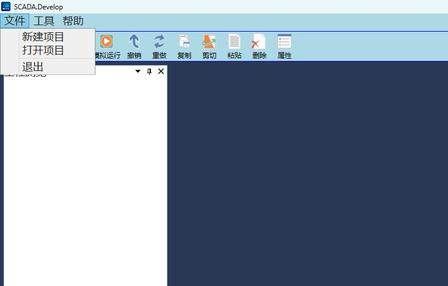

• 方式一：点击顶部菜单栏【文件】→【新建项目】

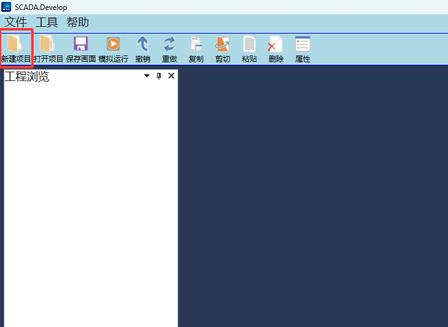

• 方式二：直接点击快捷功能栏的【新建项目】图标按钮

2.2 项目参数配置

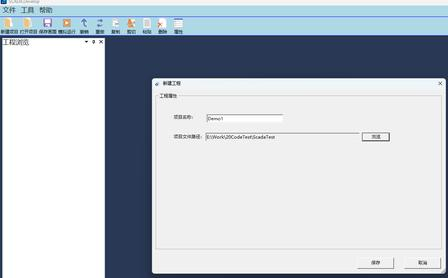

弹出【新建工程】配置窗体，完成项目基础信息配置：

1. 输入项目名称：例如填写Demo1；

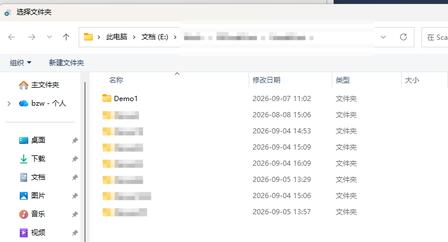

1. 指定项目存储路径：点击【浏览】，在文件夹选择窗口，选定本地存放目录；

1. 点击【保存】，完成项目创建。

2.3 新建完成效果

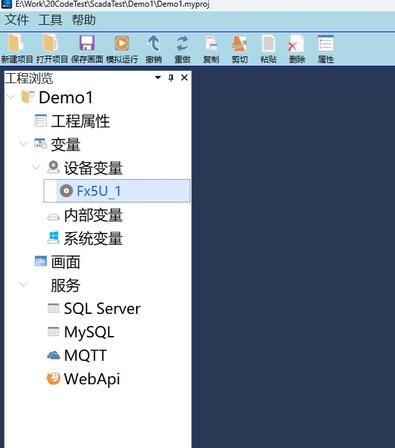

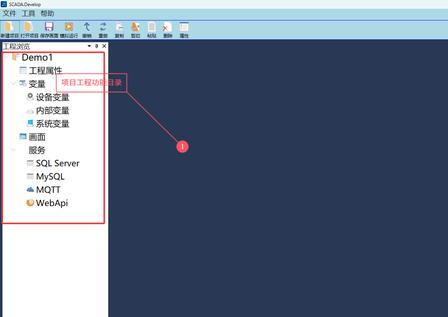

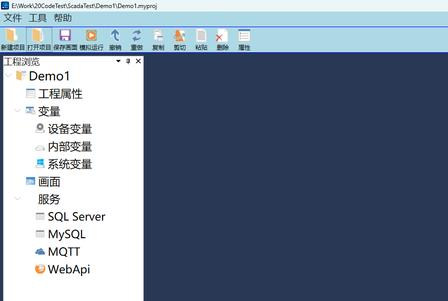

项目创建完毕后，左侧【工程浏览】树目录加载出完整项目工程功能目录，包含工程属性、变量、画面、服务等配置节点。

3 打开已有项目

适用场景：项目二次编辑、修改维护时，打开已经保存好的工程文件。

3.1 两种打开项目入口

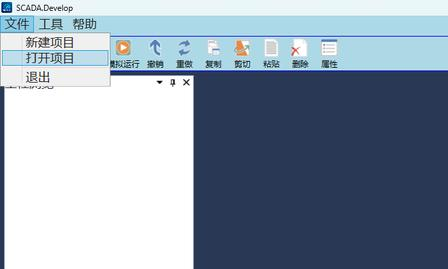

• 方式一：顶部菜单栏【文件】→【打开项目】

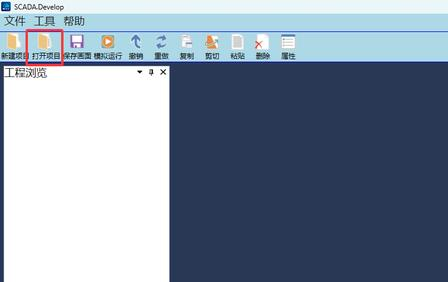

• 方式二：点击快捷工具栏【打开项目】按钮

3.2 选择工程文件

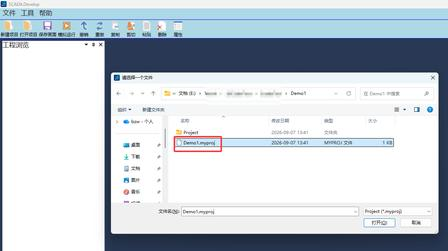

在文件选择弹窗，定位到项目文件夹，选中项目工程文件，后缀为*.myproj，点击【打开】。

3.3 打开完成

项目加载完成，主界面左侧工程浏览树展示当前项目全部配置节点，顶部路径栏显示项目完整文件路径。

4 工程属性配置

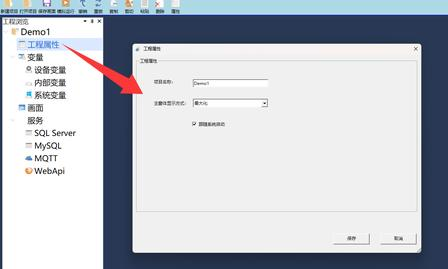

双击工程浏览树中【工程属性】节点，弹出工程属性配置窗体。

可配置参数：

1. 项目名称；

1. 主窗体显示方式：可选最大化、普通窗口等模式；

1. 是否勾选【跟随系统启动】，勾选后软件随操作系统开机自启。

参数修改完成点击【保存】，配置生效。

5 变量维护管理

变量分为设备变量、内部变量、系统变量三类；设备变量对接外部 PLC 等硬件设备点位；内部变量为程序内部逻辑使用；系统变量为系统内置只读时间类变量。

5.1 设备变量

5.1.1 新增通讯设备

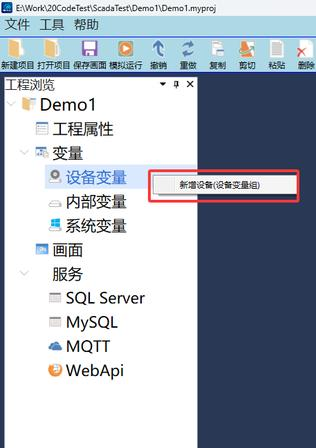

1. 在工程浏览树，右键【设备变量】→【新增设备 (设备变量组)】

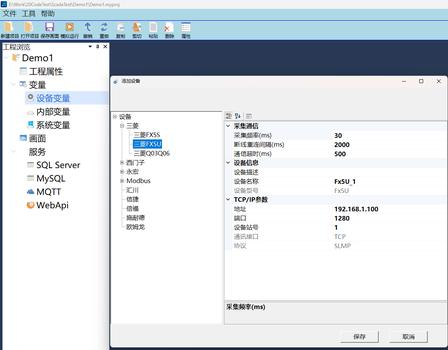

1. 在【添加设备】弹窗，左侧设备库选择对应品牌型号（例：三菱 FX5U），右侧配置采集通讯参数、设备信息、TCP/IP 通讯参数（IP 地址、端口、站号、协议等）。

1. 参数确认后点击【保存】，设备变量节点下生成对应设备变量组。

5.1.2 设备操作

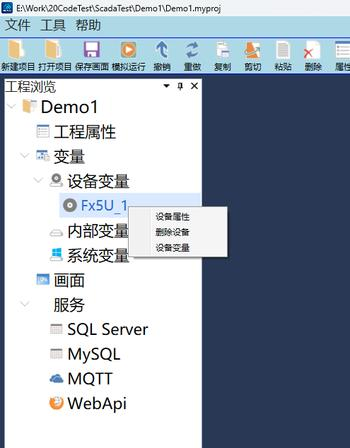

右键已经创建好的设备变量组，弹出操作菜单：设备属性、删除设备、设备变量。

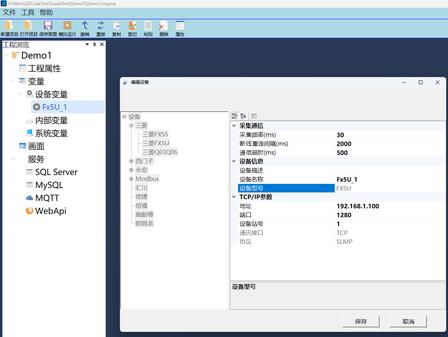

• 设备属性：重新编辑修改该设备通讯参数

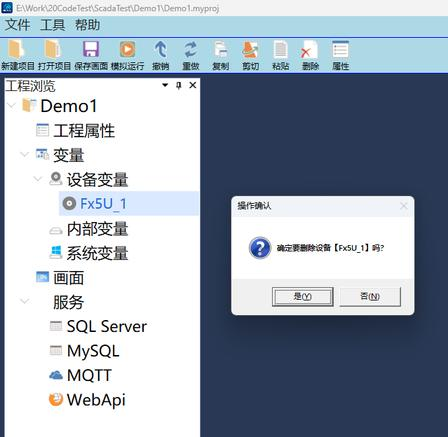

• 删除设备：点击删除设备，弹出确认弹窗，选择【是】即可移除该设备全部配置

5.1.3 添加采集变量点位

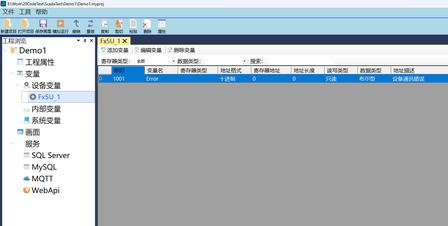

选中设备变量组，右侧打开变量维护表格，软件默认自带【Error】设备通讯错误内置点位。

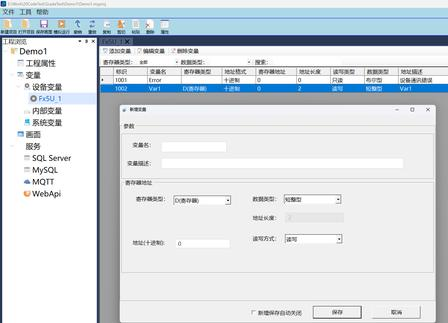

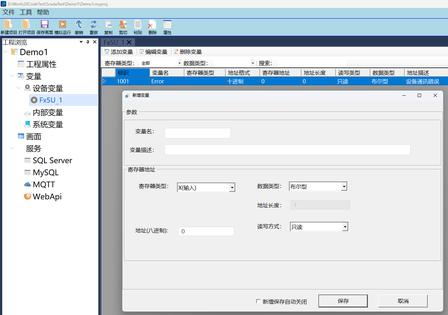

1. 点击【添加变量】，弹出新增变量窗口；

1. 设置变量名、变量描述，选择寄存器类型、数据类型、寄存器地址、读写方式；

1. 点击保存，变量添加至列表；

提示：选中列表中变量，可执行【编辑变量】、【删除变量】对已有点位修改删除。其他品牌设备的变量添加维护流程与此完全一致。

5.2 内部变量

内部变量的新增、编辑、删除维护操作逻辑，和设备变量完全一致，用于项目内部逻辑运算，不直接对应外部硬件寄存器。

5.3 系统变量

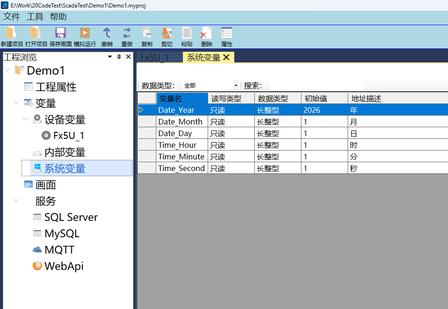

点击【系统变量】节点，右侧列表展示系统预置固定只读变量，主要为年、月、日、时、分、秒时间相关变量，不可编辑修改，画面中可直接调用读取。

6 画面维护与元件组态

6.1 新增画面

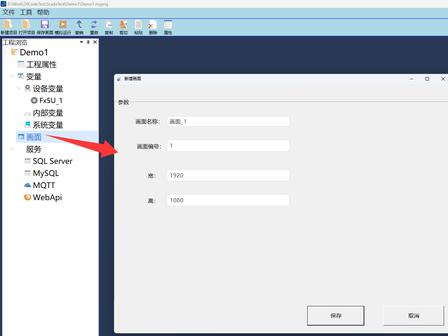

工程浏览树右键【画面】节点，新建画面；在弹窗填写画面名称、画面编号、画布宽高尺寸。

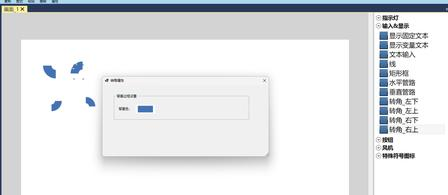

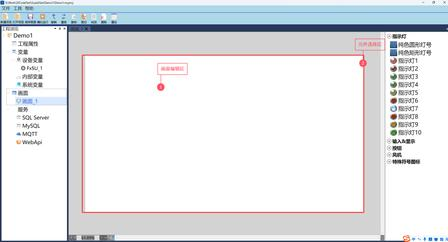

点击保存，画面创建完成，进入画面编辑界面。界面分为：①画面编辑区；②元件选择区。

⚠️重要提示：画面编辑过程中，请频繁点击工具栏【保存画面】，避免配置丢失。

6.2 画布基础设置

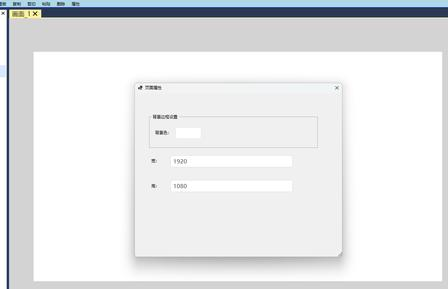

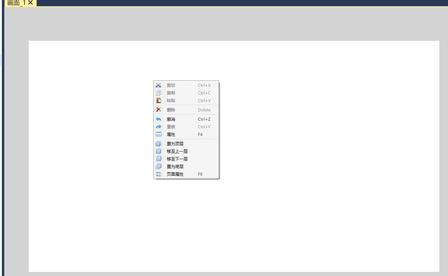

在画面编辑空白区域右键，弹出右键菜单，点击【页面属性（F9 快捷键）】。

可以修改画布背景色、画布宽高。

6.3 通用元件操作方法

1. 在右侧元件选择区，鼠标选中目标元件；

1. 在画面编辑区按住鼠标拖拽绘制元件；拖拽控制点调整元件大小；

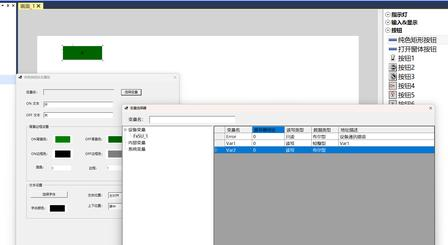

1. 选中元件后右键，打开元件属性配置窗口，绑定变量、设置样式参数。

6.4 各类功能元件说明

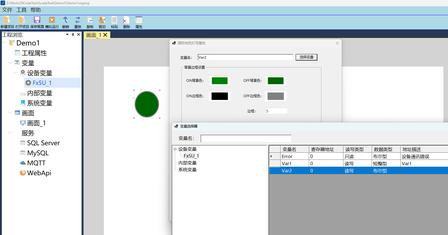

6.4.1 纯色圆形灯号

绑定布尔状态变量；变量状态变化自动切换 ON/OFF 显示颜色；支持自定义 ON、OFF 背景色、边框色、边框线宽。

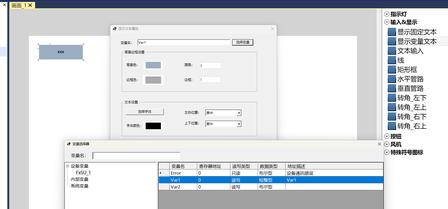

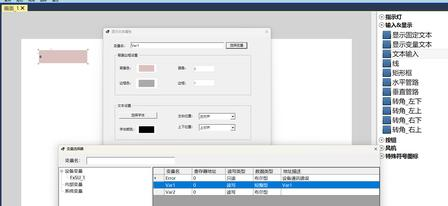

6.4.2 纯色矩形灯号

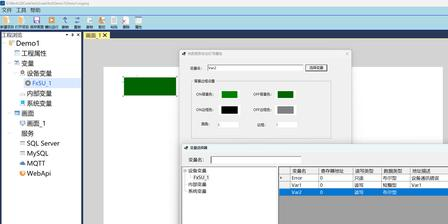

绑定布尔状态变量；根据变量切换颜色；配置 ON/OFF 背景色、边框色、线宽，支持设置圆角幅度。

6.4.3 指示灯

绑定布尔变量，根据变量状态切换 ON、OFF 状态图片，可自定义两张状态图片资源。

6.4.4 显示固定文本

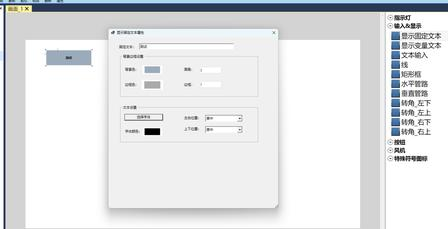

展示静态文字；配置背景色、边框、圆角、字体、字体颜色、文字对齐方式。

6.4.5 显示变量文本

绑定变量，元件实时刷新显示变量当前值；支持样式、字体、对齐方式自定义。

6.4.6 文本输入

绑定读写型变量；既可以实时显示变量值，运行时也支持手动输入数值，输入后自动写入对应设备寄存器；支持样式、字体配置。

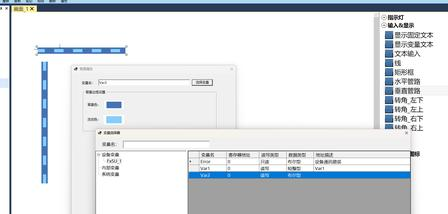

6.4.7 水平管路、垂直管路

绑定布尔变量；变量为 True 时启动介质流动动画；设置背景色、流体流动颜色。

6.4.8 转角元件

用于水平管路与垂直管路连接拐角，跟随管路配色设置背景色，完成管道画面拼接。

6.4.9 纯色矩形按钮

绑定布尔变量；点击按钮变量自动取反并写入硬件寄存器；设置 ON/OFF 显示文本，自定义背景、边框、圆角、字体样式。

6.4.10 图片按钮

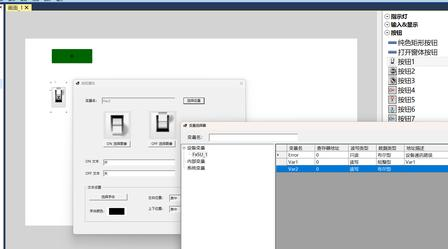

绑定布尔变量；点击后变量取反；分别设置 ON、OFF 状态图片，同时配置文字、字体、对齐。

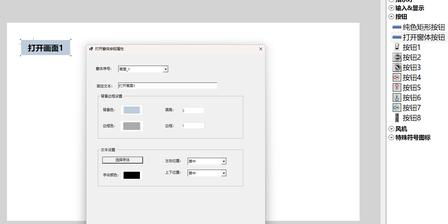

6.4.11 打开窗体按钮

选择项目内已创建的画面；运行状态点击按钮即可弹出目标画面窗口；自定义按钮外观与文字。

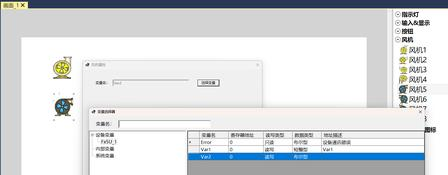

6.4.12 风机

绑定布尔变量；变量为 True 风机图标旋转动画启动，变量 False 停止动画。

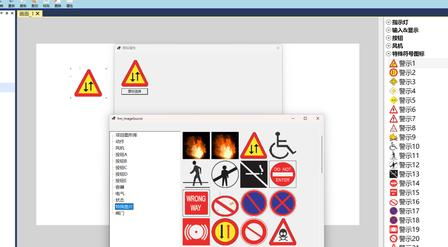

6.4.13 特殊符号图标

内置警告、标识类图库，支持替换自定义图片，用于组态画面标识警示。

6.5 模拟运行预览

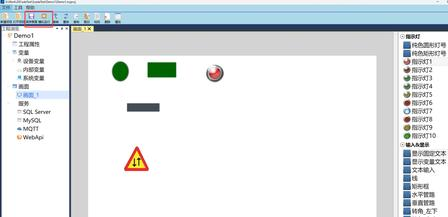

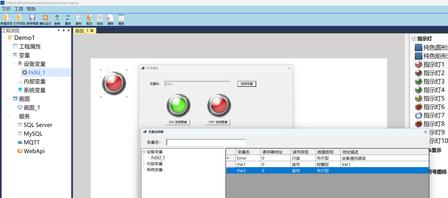

画面全部编辑完成，先保存画面，点击工具栏【模拟运行】，预览实际运行状态下画面、元件效果。

7 服务配置

软件支持 4 种对外服务：SQL Server、MySQL、MQTT、WebApi。
作用：周期性或者根据布尔变量触发，采集变量数据对外上传；其中 MQTT 额外支持接收外部报文，解析后反向写入设备寄存器。

7.1 SQL Server 服务

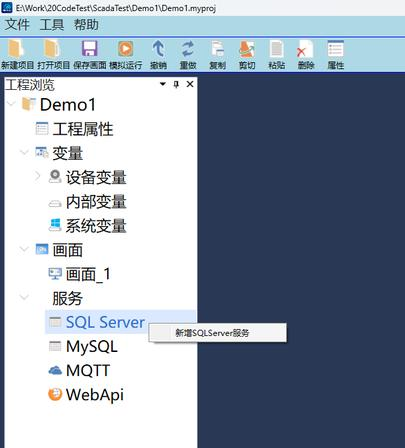

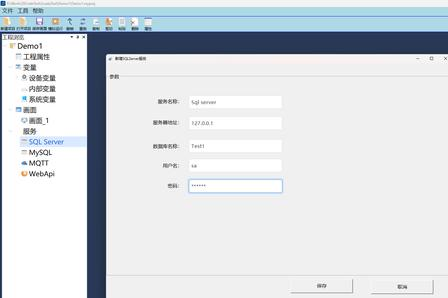

1. 在服务节点右键【SQL Server】→【新增 SQLServer 服务】

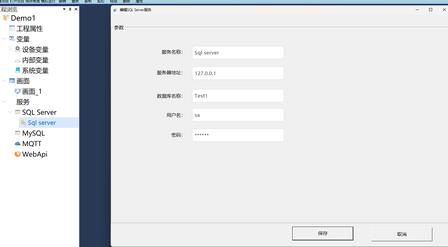

1. 填写服务名称、数据库服务器地址、数据库名、用户名、密码，保存。

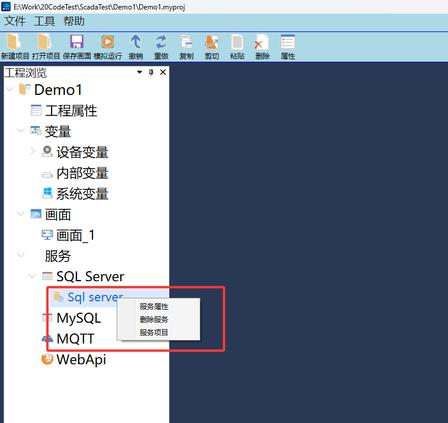

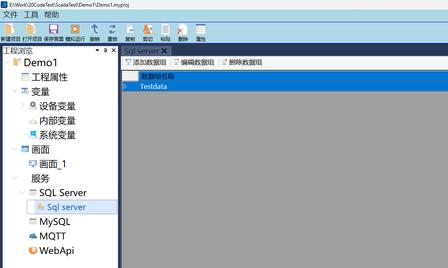

1. 创建完成，服务节点生成实例；右键实例菜单支持【服务属性】【删除服务】【服务项目】。

• 服务属性：修改数据库连接参数

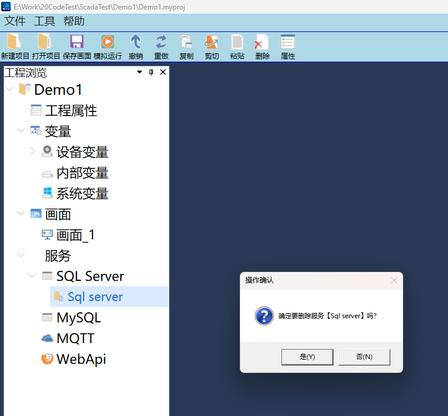

• 删除服务：弹出确认框，确认后删除服务配置

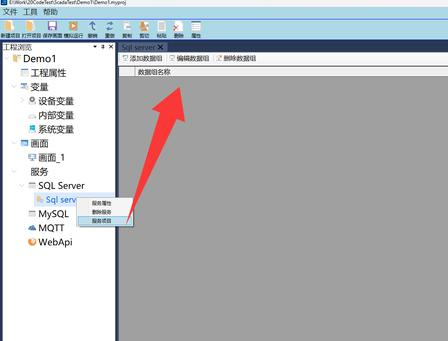

• 服务项目：进入数据组管理界面，可以添加、编辑、删除数据上传组。

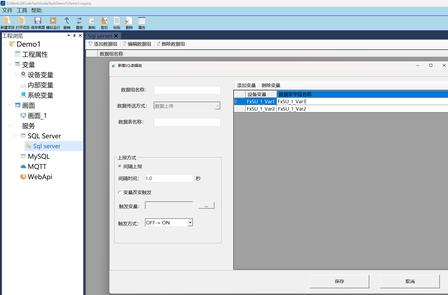

1. 新增数据组
   点击【添加数据组】，配置：数据组名称、数据表名称、上报方式（间隔上报 / 变量改变触发）；添加需要上传的变量，配置数据库对应字段名称。

保存后生成数据组。

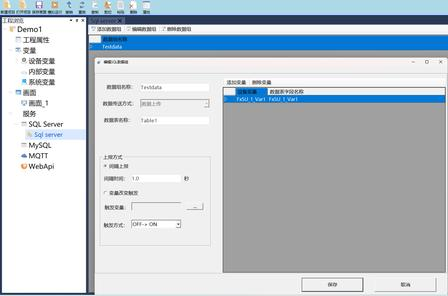

1. 编辑数据组：选中数据组点击编辑，修改上报规则、变量列表、字段映射。

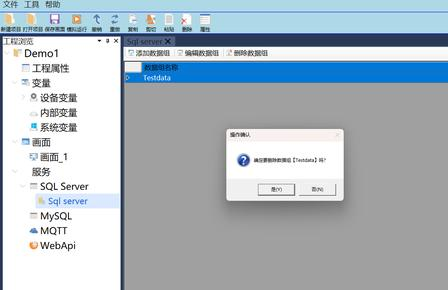

1. 删除数据组：选中数据组点击删除，弹窗确认移除。

7.2 MySQL 服务

MySQL 服务的新增、属性编辑、删除、数据组增删改操作流程，与 SQL Server 完全一致。

7.3 MQTT 服务

MQTT 具备双向能力：①数据上传：SCADA 主动推送变量 JSON 报文；②数据订阅：接收外部 MQTT 报文，解析写入本地设备变量。

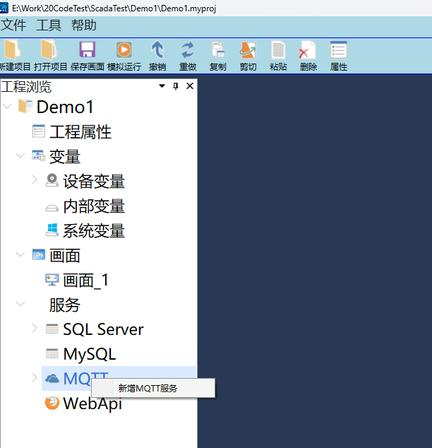

1. 右键【MQTT】节点→【新增 MQTT 服务】

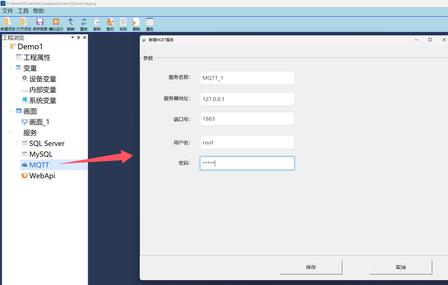

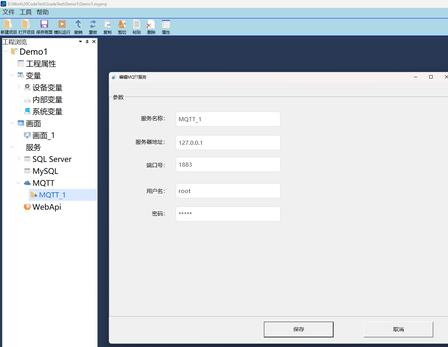

1. 配置 MQTT 服务名称、服务器地址、端口、账号密码，保存。

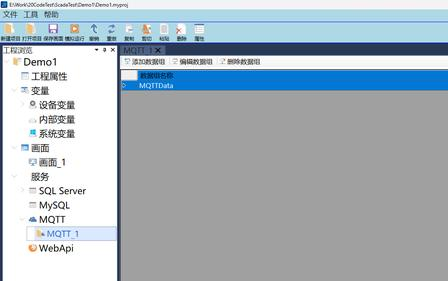

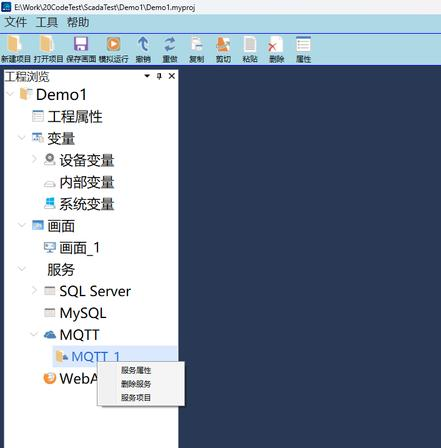

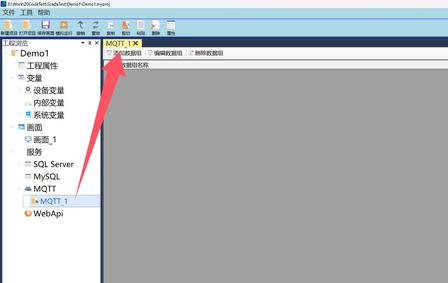

1. 服务创建成功，右键实例菜单，包含服务属性、删除服务、服务项目。

• 服务属性：修改 MQTT 服务器连接参数

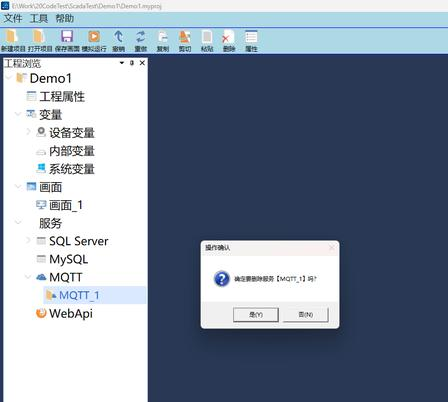

• 删除服务：确认弹窗后删除服务

• 服务项目：打开数据组管理界面

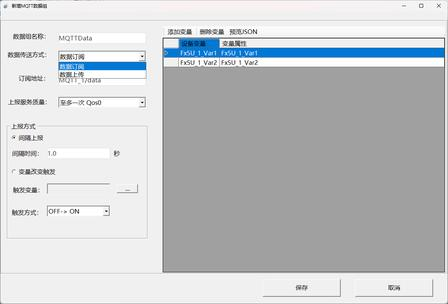

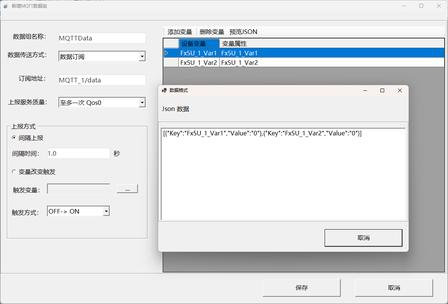

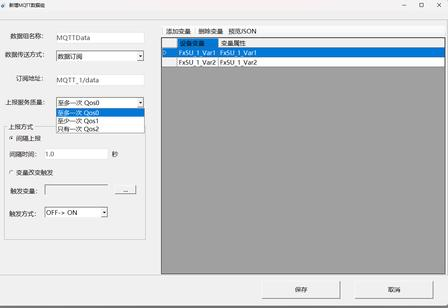

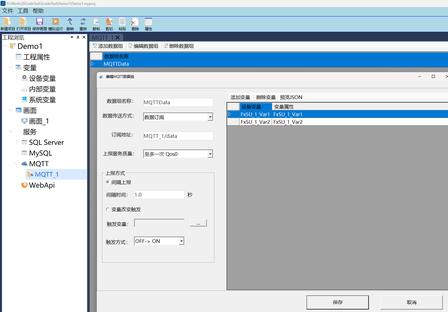

1. 新增 MQTT 数据组
   点击添加数据组，核心参数：

• 数据传送方式二选一：

• 数据订阅：SCADA 订阅指定 Topic，接收外部 JSON 报文，解析后写入设备变量；

• 数据上传：SCADA 按照上报策略，把变量打包 JSON 发布到指定 Topic；

• 订阅 / 发布 Topic 地址、QoS 服务质量；

• 上报方式：间隔上报 / 变量改变触发；

• 添加变量，设置 JSON 报文内对应 Key 属性名称，支持预览 JSON 报文格式。

保存生成数据组。

1. 编辑数据组：修改 topic、上报策略、变量映射关系。

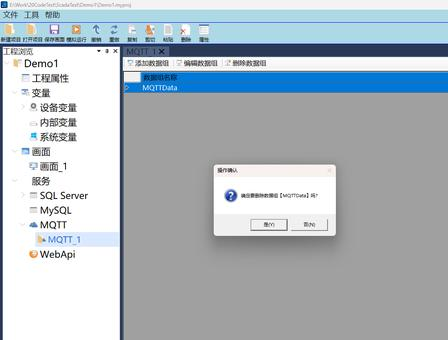

1. 删除数据组：选中数据组，删除弹窗确认。

7.4 WebApi 服务

WebApi 功能：将变量组装成 JSON，调用第三方 HTTP 接口，POST 方式上传数据。

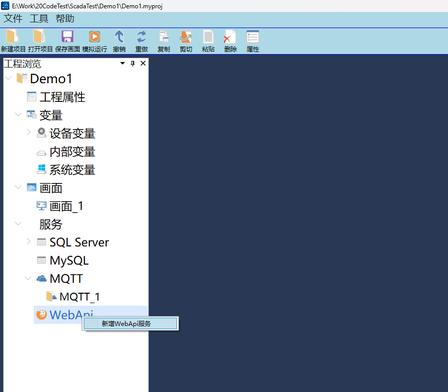

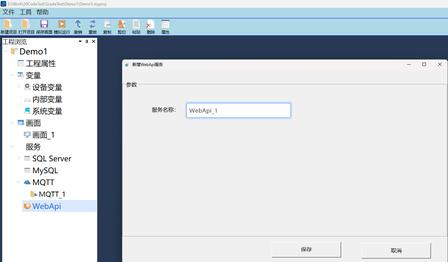

1. 右键【WebApi】→【新增 WebApi 服务】

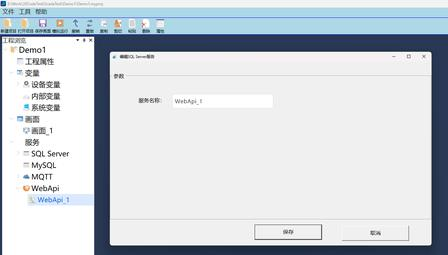

1. 设置服务名称，保存创建服务实例。

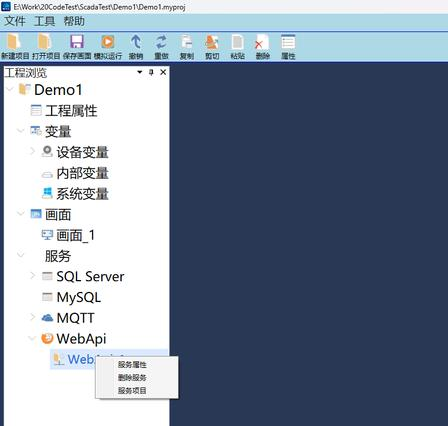

1. 右键实例菜单，服务属性、删除服务、服务项目。

• 服务属性：修改服务名称

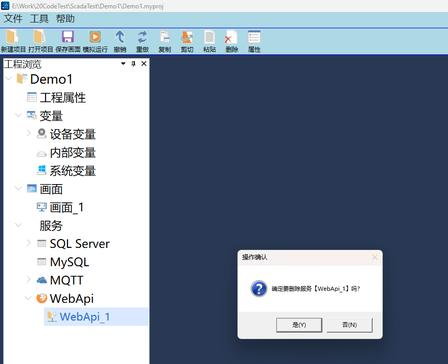

• 删除服务：确认弹窗后删除服务配置

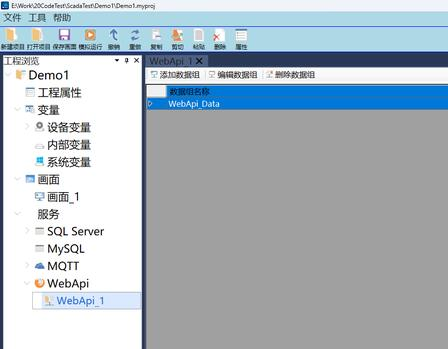

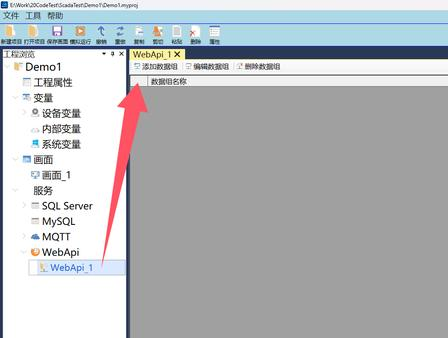

• 服务项目：打开数据组管理界面

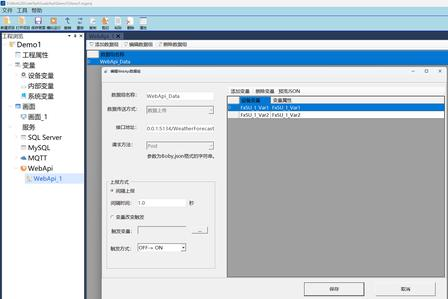

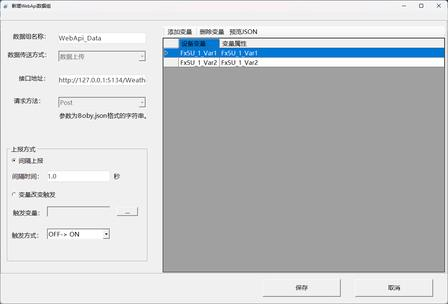

1. 新增 WebApi 数据组

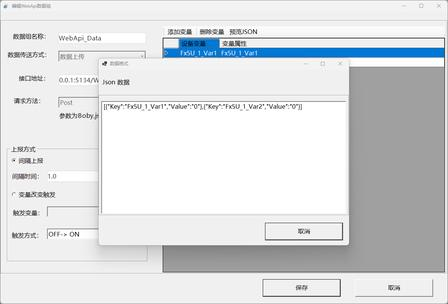

   配置：数据组名称、接口地址 URL、请求方法（POST）、上报触发方式；添加上传变量，设置 JSON 属性 Key，支持预览输出 JSON 报文。

保存生成数据组。

1. 编辑数据组：修改接口地址、上报策略、变量 JSON 映射。

可点击预览 JSON，查看报文输出格式。

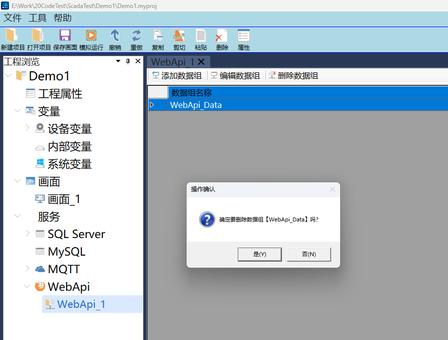

1. 删除数据组：选中数据组，确认弹窗删除。

8 生成运行环境安装包

开发完成后，可以把整个项目打包为 MSI 安装包，部署到现场运行电脑。

操作步骤：

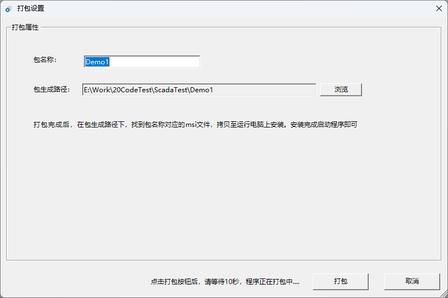

1. 顶部菜单栏【工具】→【生成执行程序】，打开打包设置窗口；

1. 设置包名称，默认为项目名称，可以自定义修改；

1. 点击浏览，选择 MSI 安装包输出存放路径；

1. 点击【打包】，等待打包完成；

1. 在输出目录找到生成的.msi安装文件；拷贝至现场工控电脑，运行安装包，安装完成后即可启动程序运行项目。

提示：打包过程请不要关闭软件，等待提示打包完成再操作。
