本文面向CSDN开发者与企业IT实施人员，以可落地的技术视角拆解JVS-IOT中‘产品’‘设备’‘物模型’‘数字孪生’‘规则联动’五大核心模块的配置原理与实操路径，说明业务人员如何通过平台可视化界面完成字段定义、条件编排与仪表盘集成，所有操作均无需编写API调用或协议代码。

技术背景：为什么IoT平台必须支持业务侧配置？

在工业物联网落地过程中，常见瓶颈并非技术不可达，而是业务逻辑无法快速映射到系统能力。JVS-IOT采用‘配置驱动架构’：所有设备管理、数据建模与业务规则均由元数据定义，运行时由引擎动态解析执行——这意味着业务人员的操作本质是写入结构化配置，而非修改代码。

该设计使平台具备三项关键能力：

• 配置即Schema：物模型定义直接生成统一数据结构，供规则引擎、数字孪生服务和API网关消费；

• 规则即DSL：规则引擎将图形化条件配置编译为可执行表达式（如 $.temperature > 35 && $.duration >= 120），支持毫秒级触发；

• 数字孪生即状态快照缓存：设备影子（Device Shadow）基于Redis+本地持久化双写机制，在网络中断时仍保障最新状态读取一致性（E5）。

理解这一底层机制，是业务人员安全、高效参与配置的前提。

核心概念的技术映射与配置路径

JVS-IOT将抽象IoT概念封装为业务人员可识别的实体，其背后对应明确的技术实现方式。以下按实际配置顺序展开说明：

1. ‘产品’：设备类型模板 → 元数据驱动的协议与点位契约

• 技术本质：一个JSON Schema定义的设备类型规范，包含通信协议（MQTT/HTTP）、认证方式、数据上报格式（如JSON Key命名规则）、默认属性集及权限策略（E5、E7）。

• 业务配置入口：【产品管理】→ 新建产品 → 选择协议模板 → 填写必采点位字段名与单位。

• 关键约束：所填字段名将作为后续物模型属性的合法键名（如exhaust_temp），平台自动生成校验规则与数据库表字段映射（E6）。

2. ‘设备’：实例化接入单元 → 基于唯一标识符的生命周期管理

• 技术本质：设备注册后生成唯一deviceKey，绑定产品ID、所属组织（产线/楼层）、证书或Token，并写入设备注册中心（ETCD或MySQL）。

• 业务配置入口：【设备管理】→ 扫码/手动录入SN → 关联已定义‘产品’ → 设置归属位置标签。

• 状态同步机制：设备上线时通过MQTT CONNECT携带productKey/deviceKey，平台自动加载对应产品协议栈与物模型定义（E5）。

3. ‘物模型’：设备能力描述 → 可视化字段配置生成运行时Schema

• 技术本质：属性（Property）、事件（Event）、服务（Service）三类元数据集合，最终序列化为标准TSL（Thing Specification Language）JSON，被规则引擎、API网关与前端组件共同消费（E5、E6）。

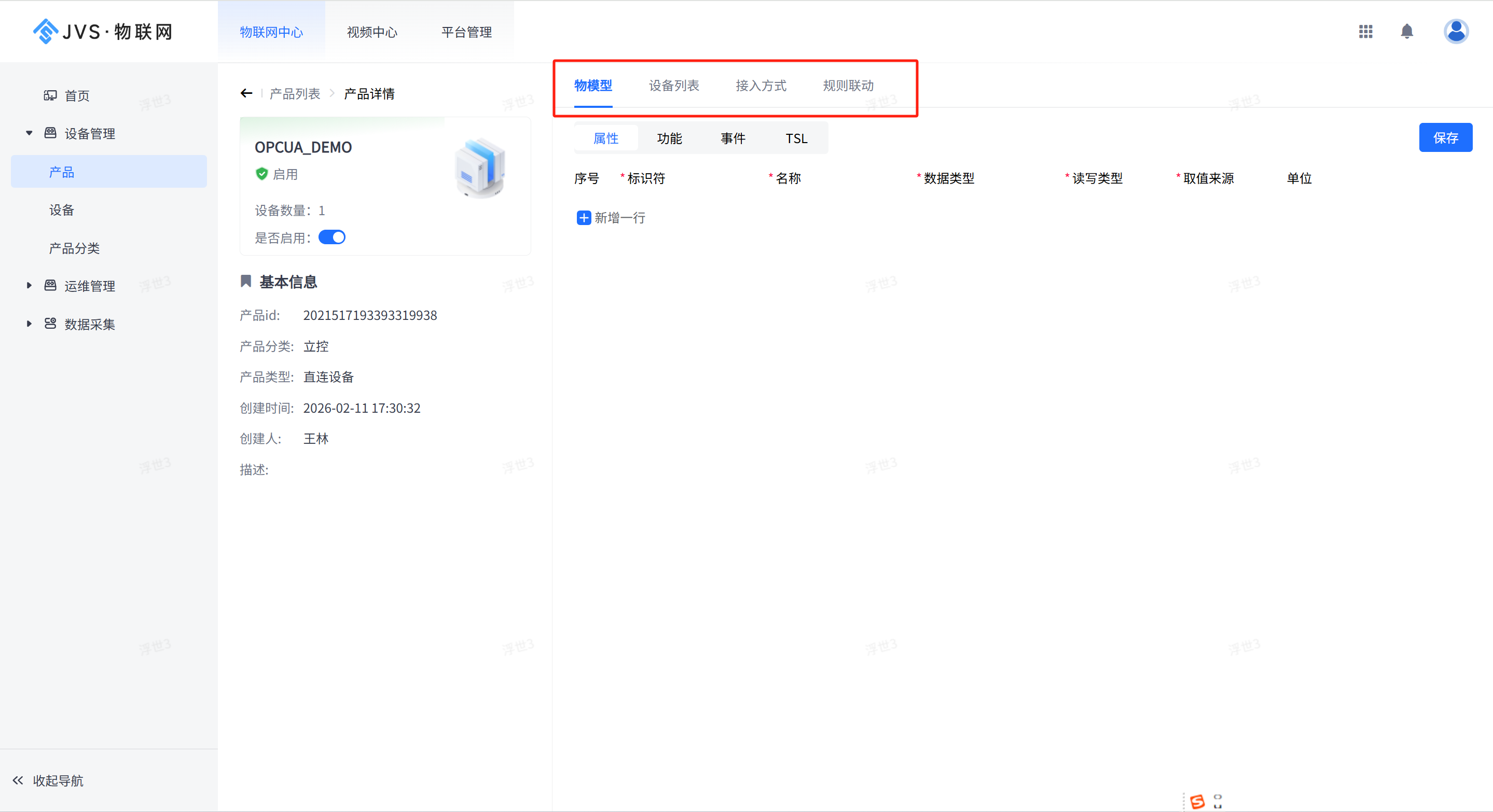

• 业务配置入口：进入某产品详情页 → 【物模型配置】→ 拖拽添加字段 → 设置字段类型（float/int/bool）、单位（℃/kPa/h）、读写权限（只读/可写/读写）、是否上报（E6、E8）。

• 生成效果示例：

  json

  复制自动换行

  {
    "identifier": "furnace_temperature",
    "name": "炉膛温度",
    "dataType": {"type": "float", "unit": "℃"},
    "accessMode": "r"
  }

4. ‘数字孪生’：设备实时镜像 → 基于设备影子的多源状态聚合服务

• 技术本质：每个设备对应一个Redis Hash结构（key: shadow:{deviceKey}），存储最近一次上报的全量属性值+时间戳；前端仪表盘通过HTTP API /api/shadow/{deviceKey} 获取，服务端自动合并离线期间的延迟上报（E5）。

• 业务配置入口：无需主动配置，只要设备成功接入且物模型字段已定义，数字孪生页即自动渲染对应属性卡片与趋势图。

• 关键保障：当网络恢复后，设备重连会触发影子同步，确保状态最终一致（非强一致，但满足工业场景容忍度）。

业务规则的低代码实现原理与实操步骤

规则联动是业务闭环的核心载体。JVS-IOT通过可视化编排替代硬编码，其技术链路如下：

步骤一：定义触发条件（基于物模型字段）

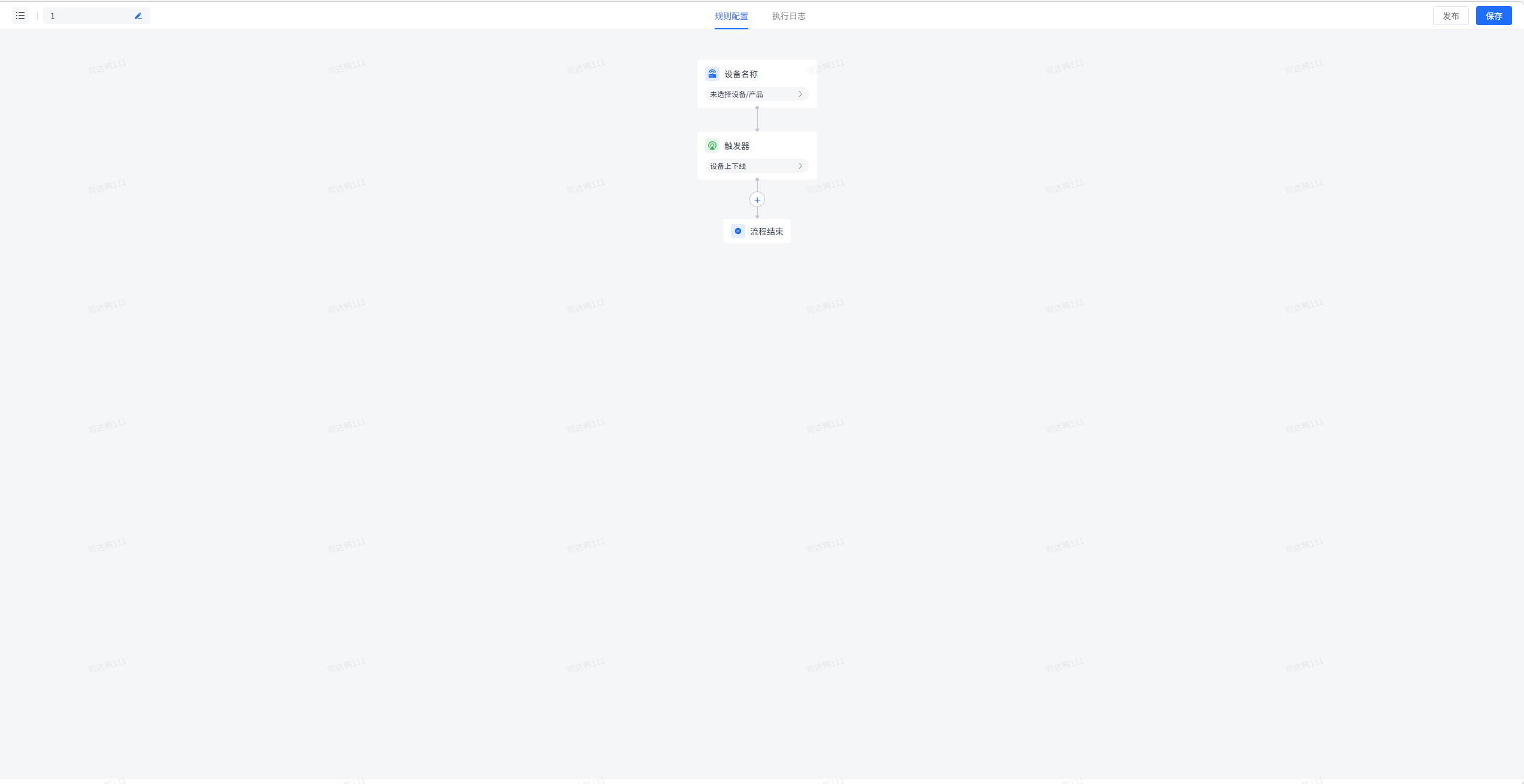

• 在【规则引擎】→ 新建规则 → 选择设备所属‘产品’ → 点击‘+添加条件’；

• 从下拉列表选择已配置的物模型字段（如water_level），设置运算符（<）与阈值（1.2），并指定持续时间（30秒）；

• 平台自动生成表达式：$.water_level < 1.2 && $.duration >= 30，注入规则执行上下文。

步骤二：配置动作链（支持多级异步调用）

• 添加第一个动作：【短信通知】→ 选择联系人（张工）→ 模板变量自动带入$water_level当前值；

• 添加第二个动作：【创建工单】→ 绑定预设低代码表单（含设备SN、告警时间、级别字段），自动填充；

• 添加第三个动作（条件分支）：【超时升级】→ 设置计时器（5分钟）→ 若工单状态仍为‘未响应’，触发二次通知（值班经理）。

步骤三：发布与验证

• 点击‘发布’后，规则被编译为轻量DSL脚本，加载至规则引擎Worker集群；

• 实际设备上报数据时，引擎实时匹配条件，毫秒级触发动作链；

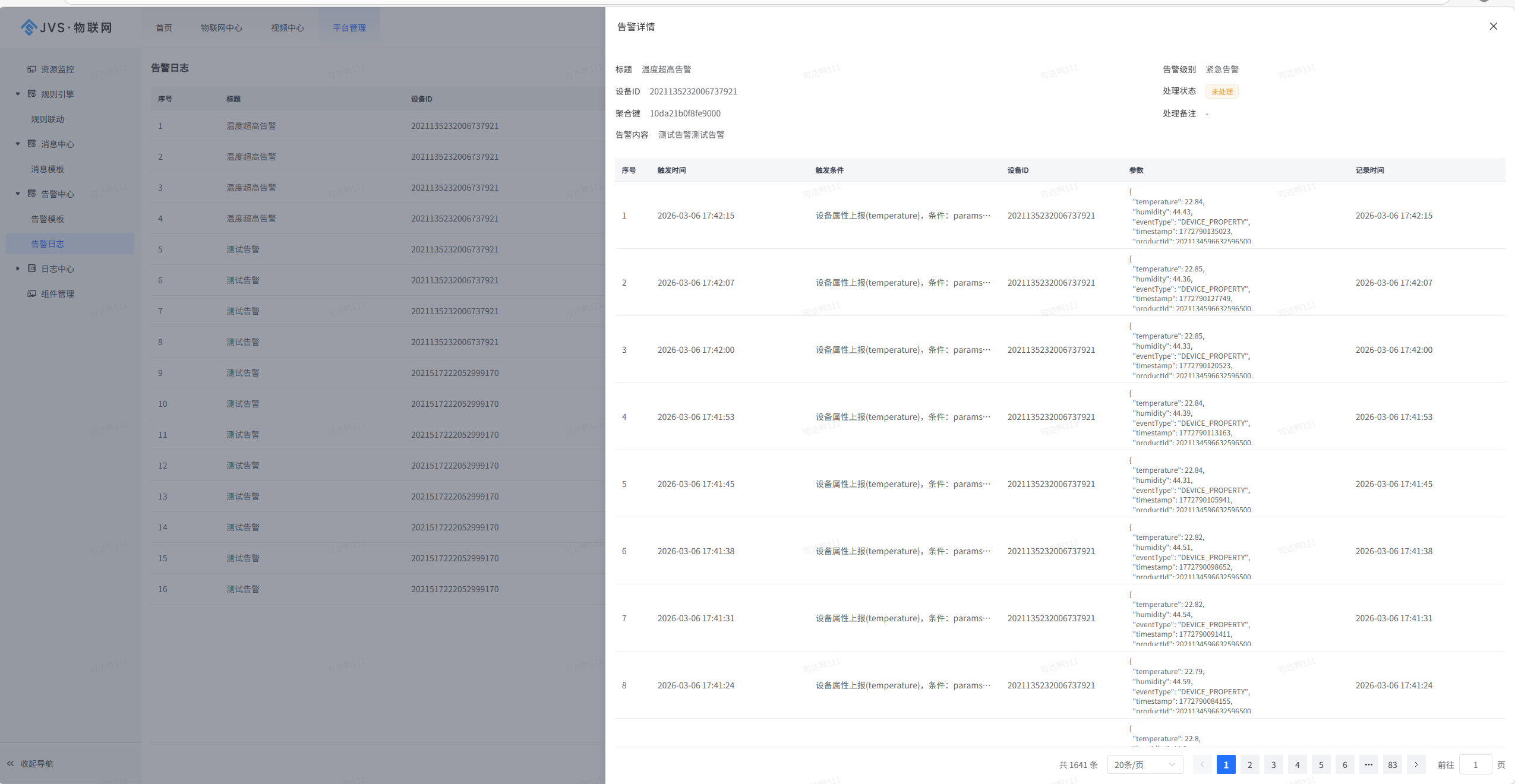

• 所有执行日志、触发时间、动作结果均记录在【规则运行日志】中，支持业务人员自主排查（E8、E9）。

仪表盘集成：从业务指标出发的数据消费

数字孪生仪表盘并非技术看板，而是业务数据交付接口：

• 数据源全部来自设备影子与规则执行记录，经Flink SQL实时聚合（如GROUP BY deviceKey, window(TUMBLING, INTERVAL '1 HOUR')）；

• 预置组件均支持业务语义绑定：

  • ‘设备在线率TOP5’ → 查询SELECT product_name, COUNT(*) FROM devices WHERE status='online' GROUP BY product_name ORDER BY COUNT(*) DESC LIMIT 5；

  • ‘昨日高频告警类型’ → 解析规则日志中的event_type字段频次；

  • ‘各产线能耗趋势’ → 聚合关联设备的power_consumption属性按小时求和（E10、E11）。

• 业务人员可在【仪表盘编辑】中拖拽组件、绑定数据集、设置时间范围，导出为PDF或嵌入OA首页（E11）。

最小可行闭环：技术实施建议

为保障首次配置成功率，推荐按以下技术路径推进：

• 选定最小设备集：仅接入1～2类设备（如空压机、主水泵），确保其‘产品’模板已完整定义物模型字段（E13、E14）；

• 验证数据通路：使用平台【设备调试工具】模拟上报JSON，确认字段能正确写入影子并触发仪表盘更新；

• 首条规则上线：配置一条简单规则（如温度超限→微信通知），观察从设备上报、条件匹配、动作执行到日志落库的全链路耗时（应<500ms）；

• 嵌入现有流程：通过低代码API，将工单创建动作对接企业微信审批流或OA系统，利用Webhook回调实现双向状态同步（E8、E12）。

JVS-IOT的价值锚点，在于将设备从‘连接对象’转化为‘可配置、可联动、可追溯’的业务实体。当班组长能在5分钟内完成一条告警规则配置，并在晨会大屏上看到对应产线的实时健康度，物联网才真正完成了技术到业务的价值转译。
