摘要：本文围绕 FOC（磁场定向控制）技术展开，介绍其将定子电流解耦为励磁分量（Id）与转矩分量（Iq）的核心思想，以及 Clarke 变换、Park 变换和 SVPWM 调制等关键数学变换。文章重点讲解纯硬件 FOC 的三种实现方式，并详细剖析 TMC9660 栅极驱动器芯片的集成架构、核心技术规格与特色功能，帮助读者快速理解单芯片电机控制方案的原理与应用。

FOC（Field Oriented Control，磁场定向控制），又称矢量控制，是一种用于交流电机（PMSM、BLDC、感应电机）的高性能控制技术。其核心思想是将定子电流解耦为产生磁场的励磁分量（Id）和产生转矩的转矩分量（Iq），实现类似直流电机的独立控制。

FOC 控制的核心数学变换包括：

• Clarke 变换：三相静止坐标系 → 两相静止坐标系（abc → αβ）

• Park 变换：两相静止坐标系 → 两相旋转坐标系（αβ → dq）

• SVPWM 调制：空间矢量脉宽调制，生成三相 PWM 驱动信号

TMC9660 介绍

TMC9660 是 Trinamic（已被 Analog Devices 收购）推出的三相无刷直流电机（BLDC）/永磁同步电机（PMSM）栅极驱动器芯片（也支持步进电机驱动），是一款高集成度、高电压的电机驱动解决方案。

核心定位：单芯片集成电机控制全功能

1个电机控制器 = Motion Control Core (MCC)运动控制 + 嵌入式微控制器系统 + Gate Driver驱动单元 + PMU电源管理单元

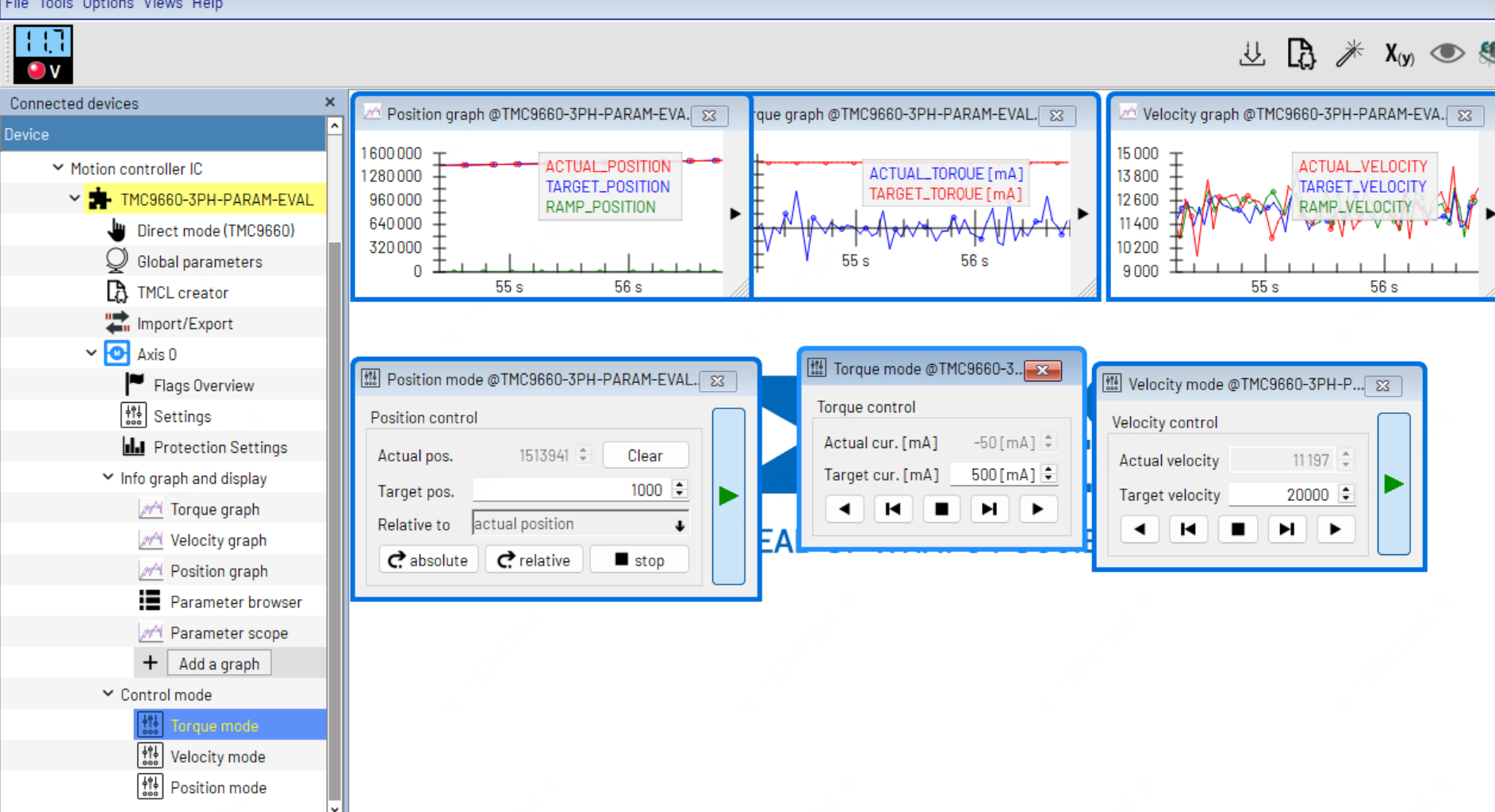

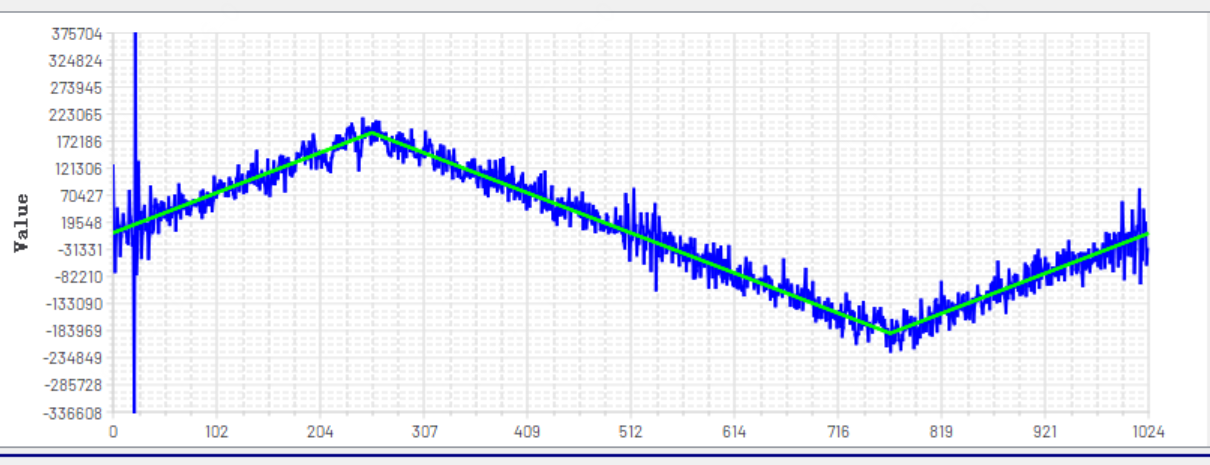

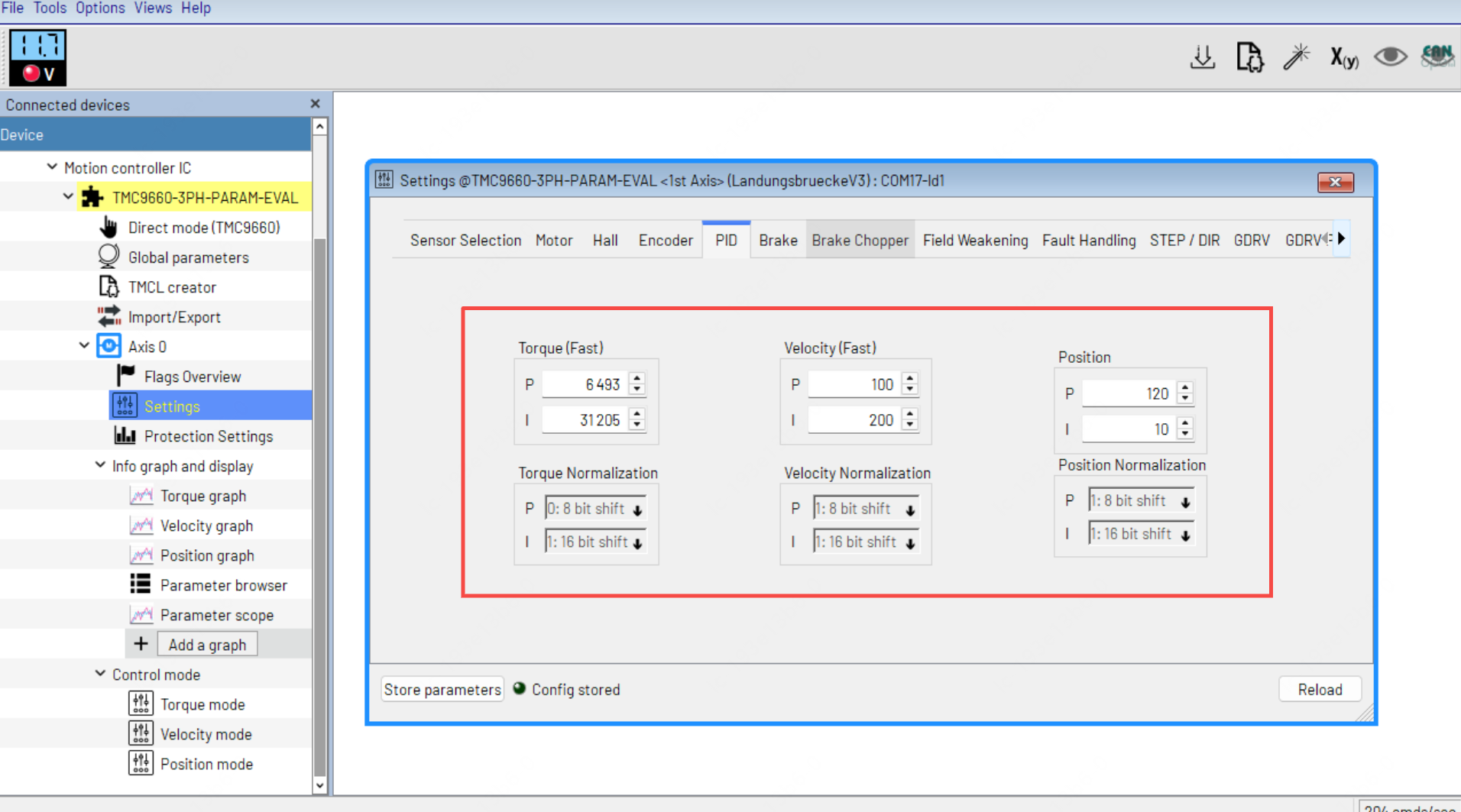

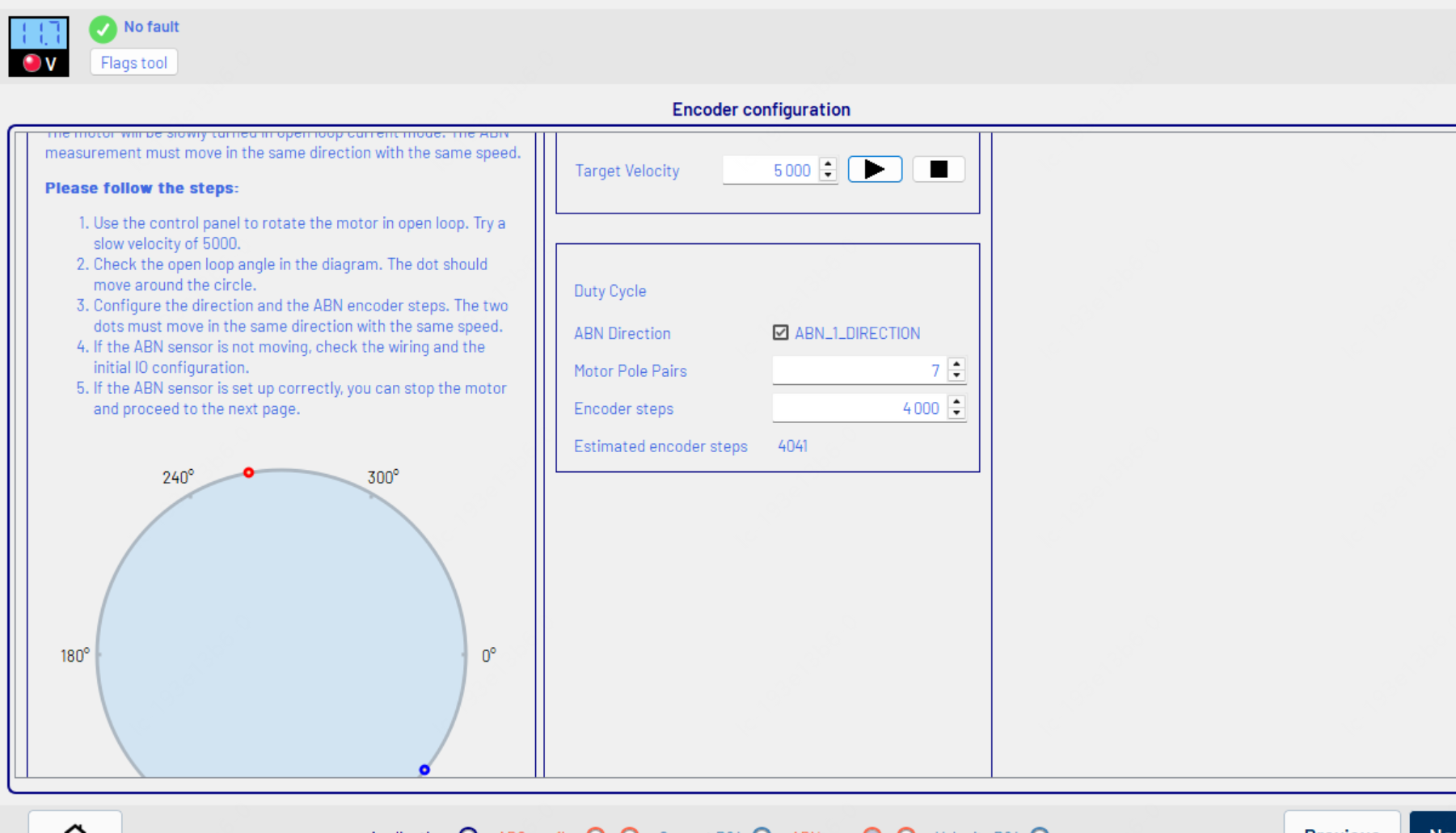

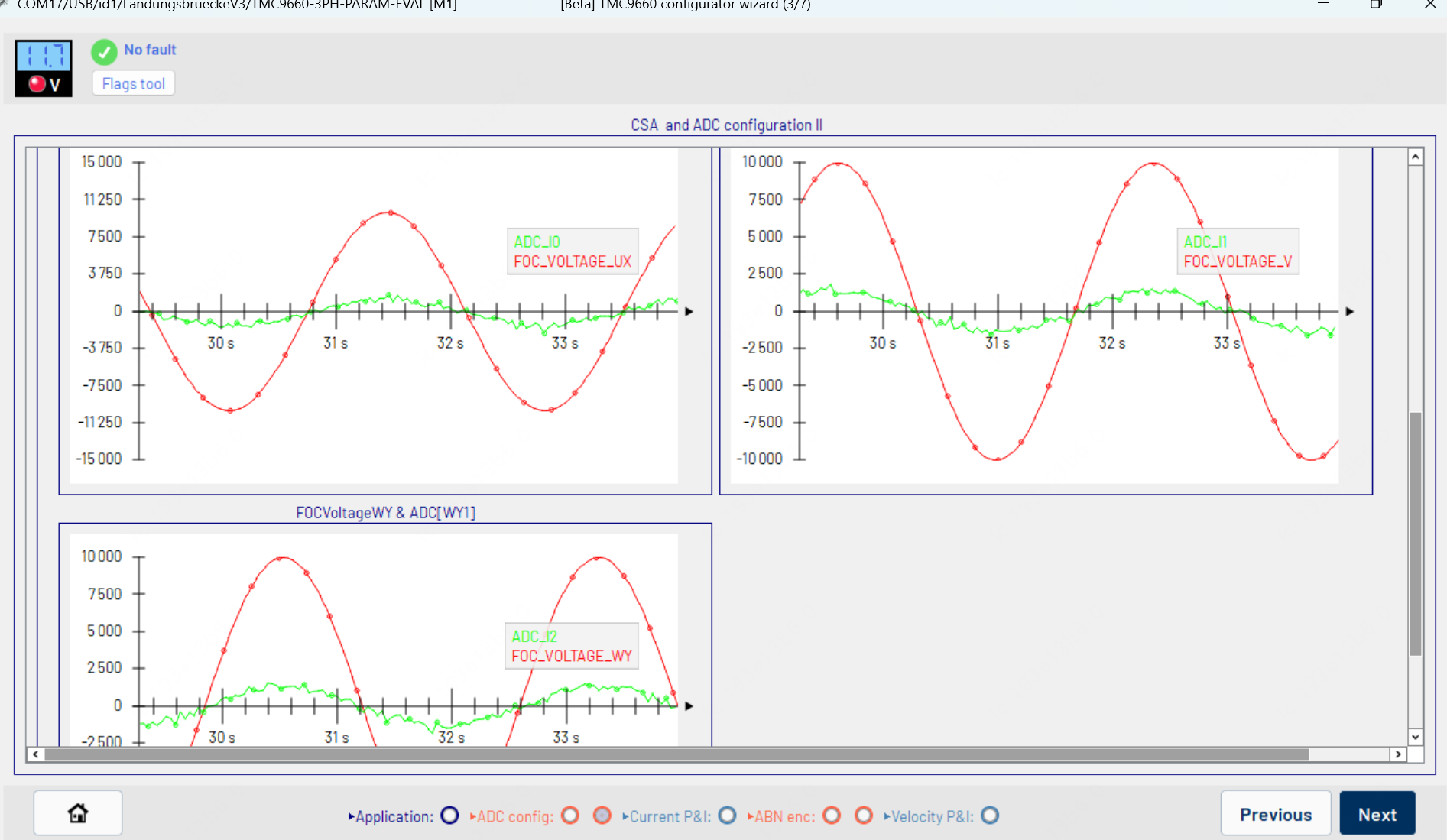

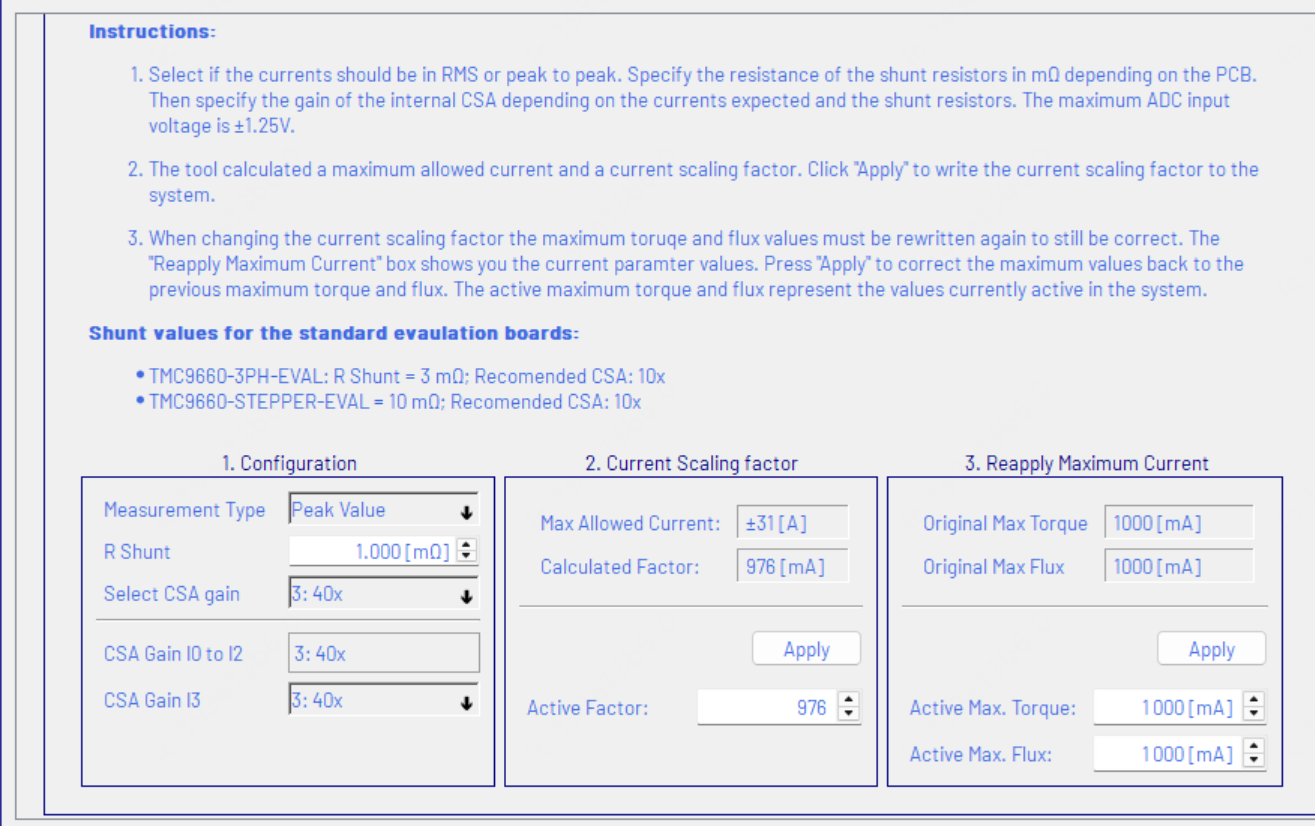

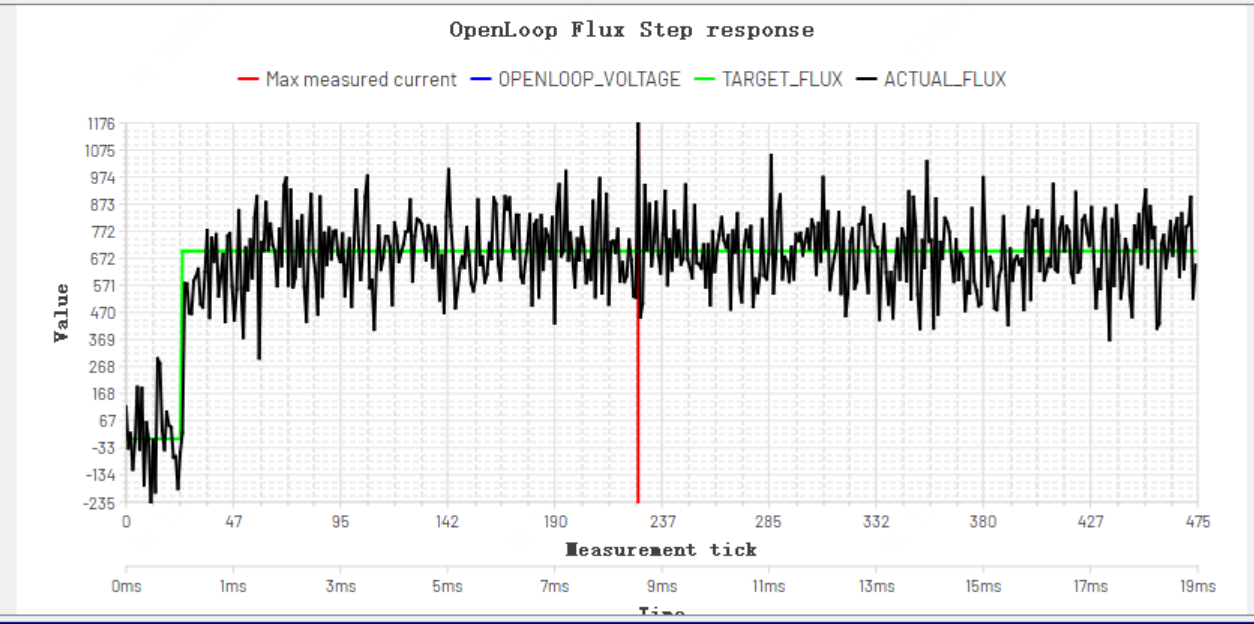

4.2 核心技术规格&实际调试界面

参数	规格	电流电压相位&采样调节	电流环	位置环	速度环
工作电压	7.7V ~ 70V
栅驱能力	1A/2A 源/灌电流
控制算法	全硬件三闭环FOC（电流环+速度环+位置环）
PWM频率	2-100kHz可调（SVPWM引擎，120MHz时钟）
电流采样	4×高带宽CSA（≤250µV offset），13-bit/1MSPS ADC
编码器支持	ABI、SSI、SPI、HALL
通信接口	SPI / UART / IIC
保护功能	过流/过温/欠压/短路保护
封装	TQFP-48
特色技术-StealthChop[16]	静音驱动技术，超低噪声运行
特色技术-SpreadCycle	高动态循环控制，优化扭矩响应
特色技术-CoolStep	智能电流控制，节能高达75%
特色技术-StallGuard[18]	无传感器堵转检测

缩略语	全称	含义
FOC	Field Oriented Control	磁场定向控制
SVPWM	Space Vector PWM	空间矢量脉宽调制
MPET	Motor Parameter Extraction Tool	电机参数提取工具
IPD	Initial Position Detection	初始位置检测
ISD	Initial Speed Detection	初始速度检测
AVS	Anti-Voltage Surge	防电压浪涌
OCP	Over Current Protection	过流保护
OVP	Over Voltage Protection	过压保护
MCE	Motion Control Engine	运动控制引擎
IPM	Intelligent Power Module	智能功率模块
MCC	Motion Control Core	运动控制核心
PMU	Power Management Unit	电源管理单元

5. 总结

本文系统梳理了 FOC（磁场定向控制）技术的核心原理与工程实现路径。FOC 通过 Clarke 变换和 Park 变换将定子电流解耦为励磁分量（Id）与转矩分量（Iq），配合 SVPWM 调制实现类似直流电机的独立控制，是交流电机高性能驱动的主流方案。在实现方式上，纯硬件 FOC 凭借专用 ASIC 状态机、硬件伺服控制器和可编程硬件三条路线，让开发者无需编写底层算法代码即可完成电机控制。

TMC9660 的核心优势体现在高度集成与易用性上：单芯片集成运动控制核心（MCC）、嵌入式微控制器系统、栅极驱动单元和电源管理单元，外部 MCU 仅需通信即可驱动电机；同时支持 7.7V 至 70V 宽电压输入、全硬件三闭环 FOC、2-100kHz 可调 PWM 频率，并内置 StealthChop、SpreadCycle、CoolStep、StallGuard 等特色技术，兼顾静音、节能与可靠性。

展望未来，随着电机控制向小型化、低功耗和快速迭代方向发展，单芯片电机控制方案的应用前景十分广阔。无论是工业自动化、机器人关节、医疗设备还是消费电子，TMC9660 这类高集成度方案都能显著缩短开发周期、降低系统成本，有望成为下一代智能电机驱动的主流选择。
