Engineering Case Study · RCA · Postmortem · T100 · 企业微信 · OAuth · Nginx · 事件驱动

脱敏说明：本文对真实域名、IP、据点名、项目路径、开发者姓名/UserID、数据库名称和业务标识进行了替换。架构、数据关系、接口安全、故障原因与解决逻辑保持不变。

一、背景：ERP 里有变更记录，但缺少“主动通知”

现有系统已经能够查询 ERP 中的料件标准工时变更记录，但用户只有主动打开后台菜单才能发现变化。新需求是：ERP 一旦产生标准工时变更，就通过企业微信自建应用通知相关人员，同时提供可点击的移动 H5 页面查看详情。

第一个关键决策是：不要在 T100 里再开发一套 H5，也不要让 ERP 直接负责企业微信发送。 T100 只负责产生业务事实；通知、去重、权限、失败重试、H5 和企业微信集成都放在现有若依/MES 系统中。

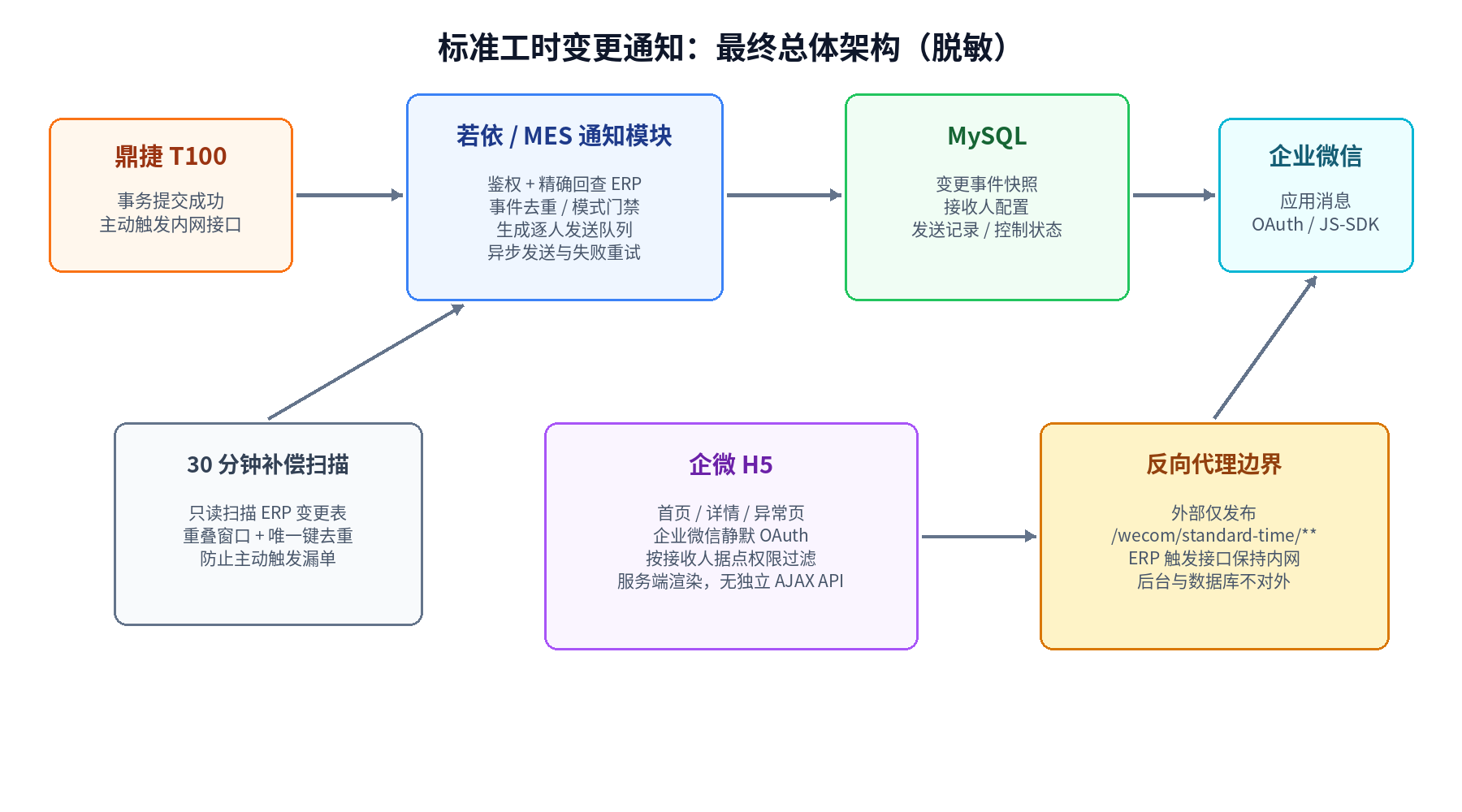

图 1：最终总体架构

二、目标与约束

维度	约束 / 目标
ERP 侵入	尽量只读；主动触发仅在事务提交成功后通知，不在 ERP 保存事务中同步等待企微发送。
实时性	主动事件为主；保留低频补偿扫描，防止接口失败或漏触发。
幂等	ERP 重复调用、补偿扫描重复命中，都不能重复推送同一业务变更。
可靠性	事件先落库，再异步发送；发送失败可重试、可人工重发。
权限	企微 H5 不复用后台 Shiro 会话，而使用企业微信 OAuth 身份，并按通知接收范围限制据点数据。
网络	ERP、数据库和管理后台继续内网；公网/跨网只开放 H5 最小路径。
上线风险	SHADOW → TEST → PROD 分阶段启用，禁止一步到正式发送。
安全	Secret 不下发前端；Trigger 使用 IP 白名单、时间戳、请求 ID 和 HMAC-SHA256。

三、架构演进：从轮询到“事件驱动 + 补偿扫描”

第一版采用 30～60 秒轮询 ERP 变更记录表，使用“据点 + 料号 + 变更序号”作为业务唯一键，并通过重叠时间窗口防止边界漏数。这种方案改动小、适合先跑通影子模式。

随着需求明确，最终将主通道调整为：ERP 在事务提交成功后主动调用内网 Trigger API。通知系统再回查 ERP 获取真实数据，而不是直接相信请求体传来的工时值；原轮询则降级为每 30 分钟左右执行的补偿扫描。

为什么不完全删除扫描？ 因为主动回调本身也可能失败。低频扫描相当于第二条可靠性通道：事件驱动解决实时性，补偿扫描解决漏单。

四、数据模型：事件和发送结果必须分开

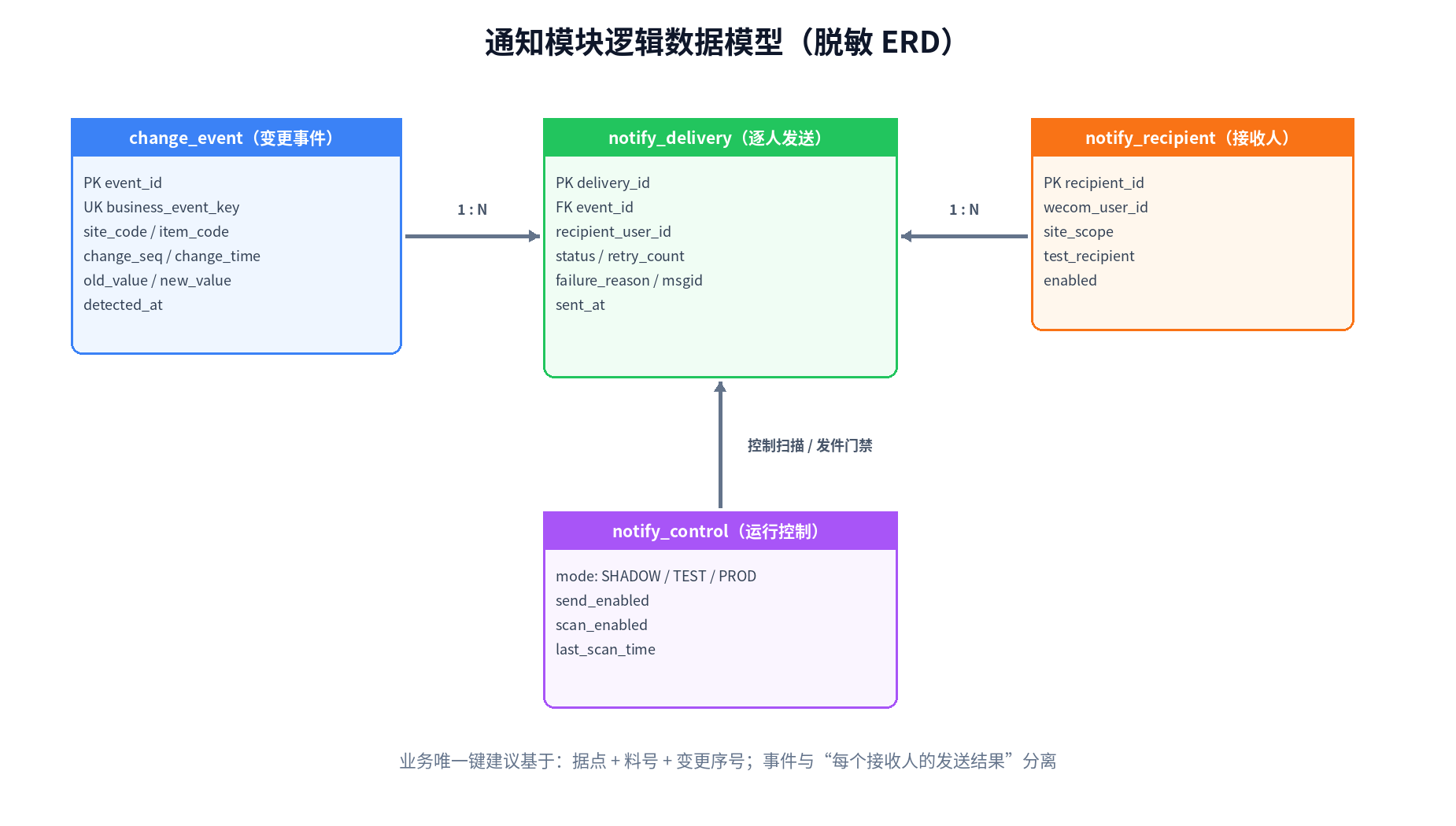

图 2：通知模块逻辑 ERD

核心建模原则是把“ERP 发生了一次业务变更”和“这次变更向每个接收人发送的结果”拆开。一个事件可以对应多条 delivery，这样才能正确表示 A 已发送成功、B 失败待重试，而不是给整个事件设置一个粗粒度的 sent=true。

逻辑实体	职责	关键字段/约束
change_event	保存 ERP 变更快照及检测信息	业务唯一键、据点、料号、变更序号、旧值/新值、变更时间
notify_delivery	记录每个接收人的发送状态	event_id、recipient、status、retry_count、failure_reason、msgid、sent_at
notify_recipient	维护企微接收人及数据范围	WeCom UserID、据点范围、测试接收人、启用状态
notify_control	保存运行模式与发送门禁	SHADOW/TEST/PROD、发送总开关、扫描开关、扫描水位

五、ERP 主动触发的完整执行流程

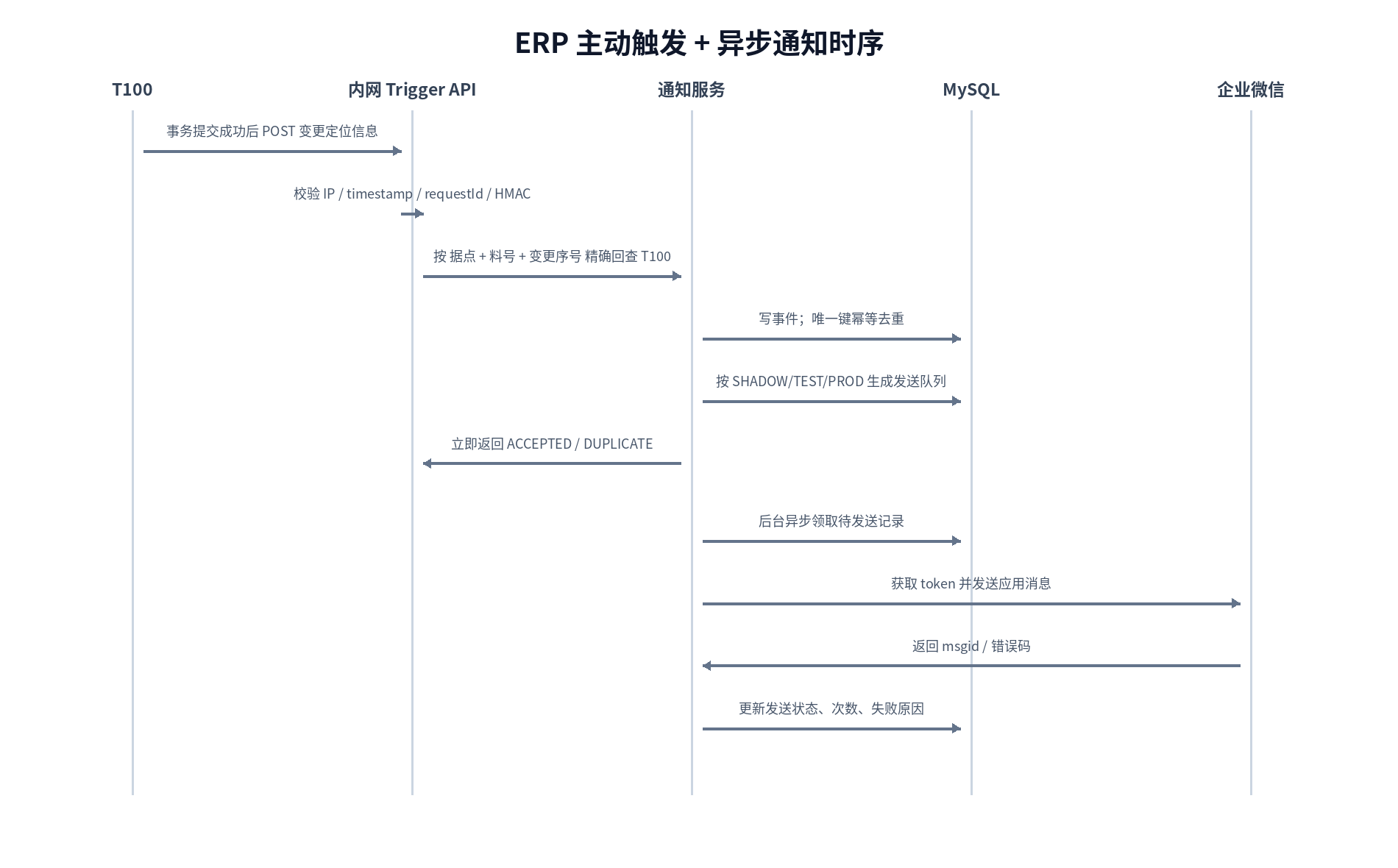

图 3：ERP 主动触发 + 异步发送时序

Trigger API 只传“定位信息”

POST /internal-api/standard-time/change

{
  "siteCode": "SITE_A",
  "itemCode": "ITEM-001",
  "changeSeq": 3,
  "changeTime": "2026-09-12 10:20:30"
}

后端真正认定的业务数据来自对 T100 的精确回查。这样可以避免 ERP 调用方传错新旧工时、费用等业务字段，也让通知系统以 ERP 已提交数据为事实来源。

Trigger 安全

X-Erp-Timestamp: <unix-seconds>
X-Erp-Request-Id: <unique-request-id>
X-Erp-Signature: HMAC-SHA256(timestamp + "\n" + requestId + "\n" + rawBody)

接口默认关闭，只有明确启用、共享密钥满足要求、来源 IP 在白名单且签名/时间戳/请求号校验通过时才接受。重复请求由请求幂等与业务事件唯一键共同兜底。

六、企业微信 H5：为什么不用现有后台页面

后台 PC 页面依赖原系统账号和 Shiro Session，直接塞进企业微信会遇到登录态、移动端体验和权限来源的问题。因此单独实现了服务端渲染的移动 H5：首页、详情和异常页面。

H5 使用企业微信静默 OAuth：用户进入页面 → 跳转授权 → 回调后端 → 用 code 换取 WeCom UserID → 写入 Session → 再依据接收人配置判断 SITE_A / SITE_B / ALL 数据范围。页面本身无需再次输入后台用户名密码。

当前仍存在一个设计债：PC 后台的据点权限来自系统部门/权限，而企微 H5 的据点权限来自独立接收人表。两套权限模型可能不一致。后续更理想的做法是建立“企微 UserID → 员工/系统账号 → 部门 → 据点权限”的统一身份映射。

七、内网系统如何安全给企业微信访问

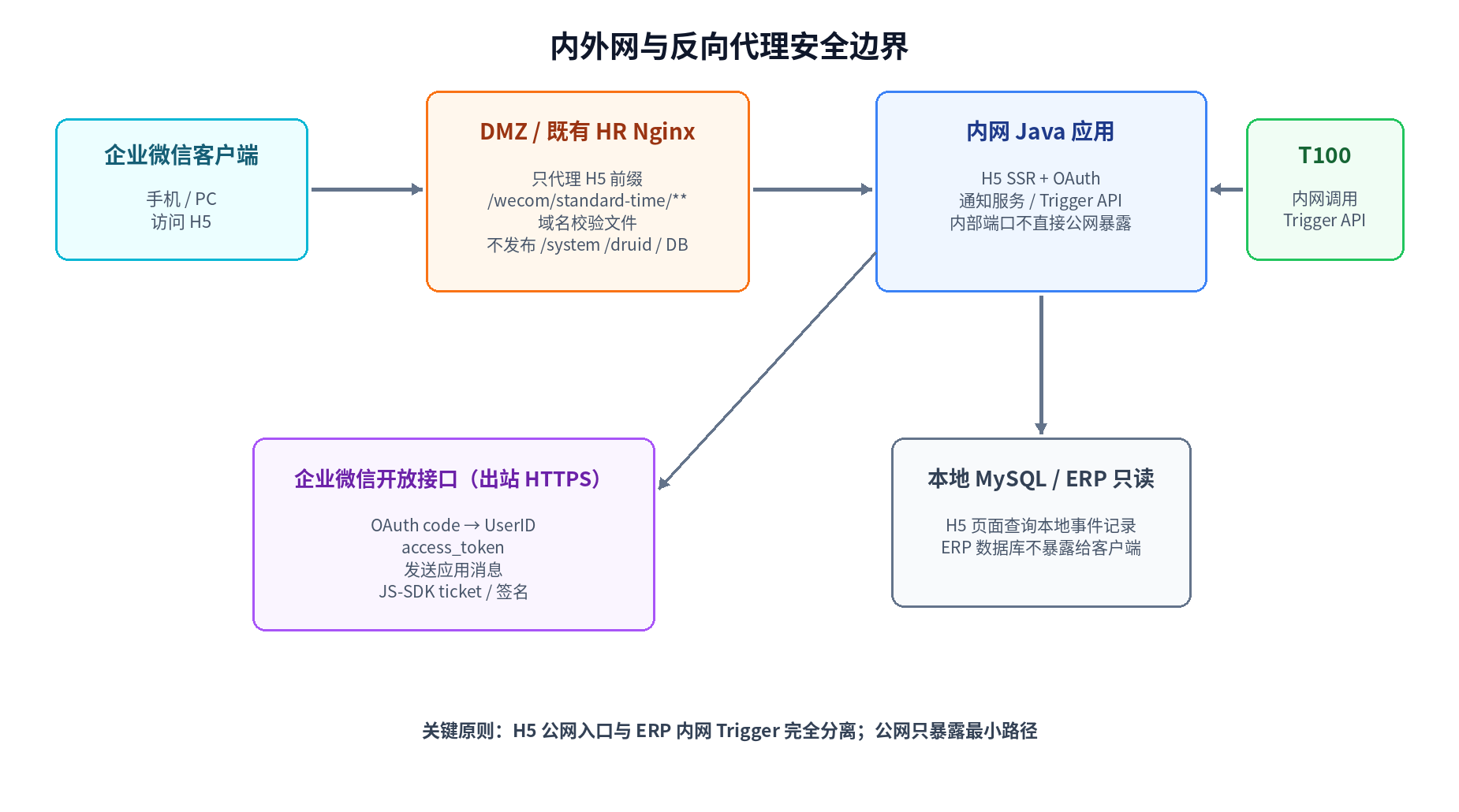

图 4：内外网与反向代理安全边界

系统主体部署在内网，不应该为了 H5 把整个后台、数据库或应用端口暴露出去。最终采用已有 HR/门户 Nginx 作为反向代理入口，只新增独立路径片段，将 /wecom/standard-time/** 转发到内网 Java 服务。

用户手机只访问 H5；H5 由 Java 服务端查询本地通知记录并渲染完整 HTML。手机不会直接访问 T100 Oracle。与此同时，ERP 主动触发接口保持内网，不加入 H5 的公开代理范围。

入站与出站要分清：H5 是外部 → 内部的受控入站；发送消息、OAuth 换 UserID 等是 Java → 企业微信开放接口的出站 HTTPS。两者的网络和防火墙策略完全不同。

八、上线策略：为什么要 SHADOW → TEST → PROD

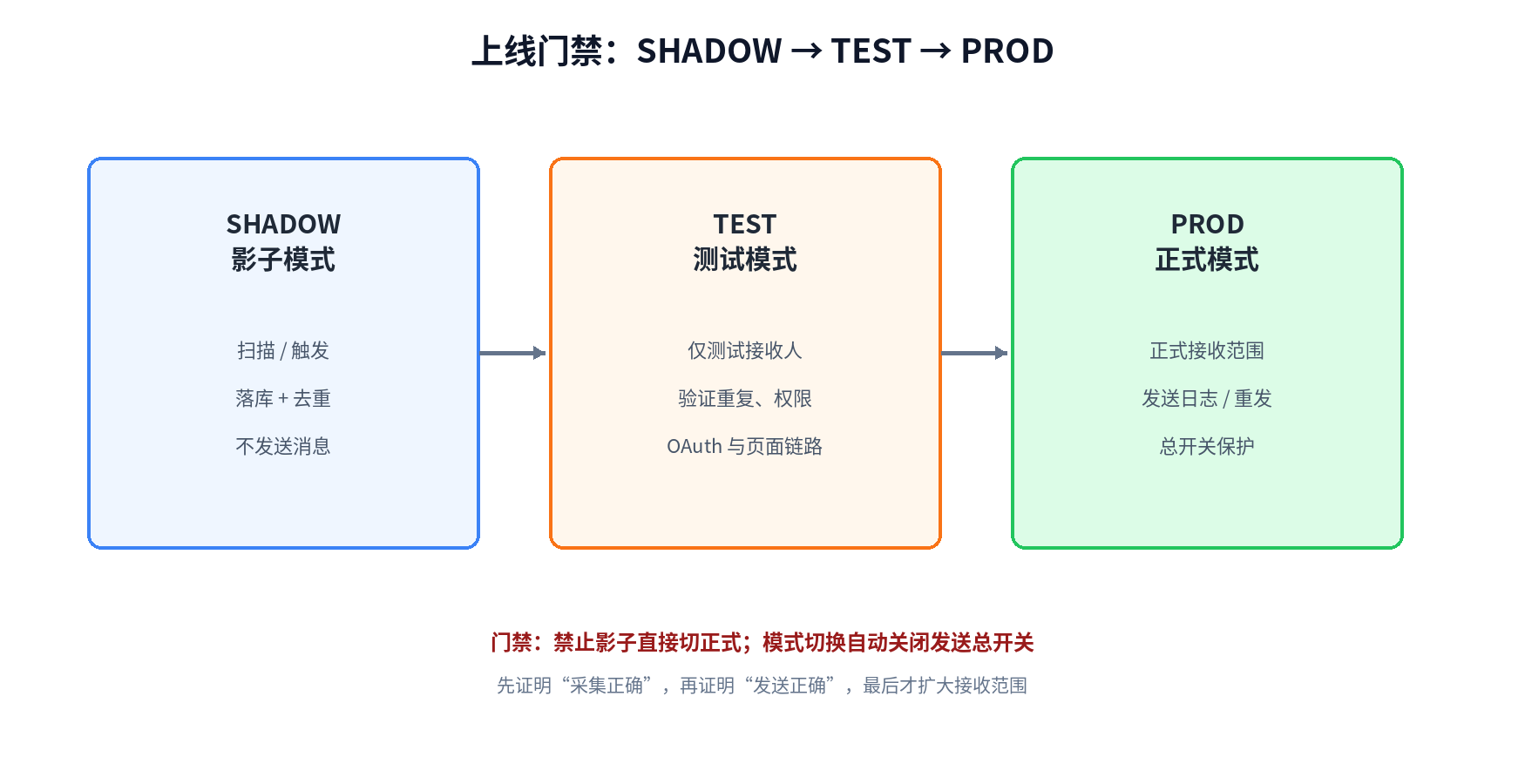

图 5：三阶段上线门禁

通知类功能最危险的不是“程序报错”，而是程序工作得太积极：一次去重缺陷就可能把全公司刷屏。因此上线流程必须先验证采集，再验证发送，再逐步扩大接收范围。

阶段	行为	验收重点
SHADOW	只扫描/接收 Trigger、落库、去重，不发送	是否漏采、重复采集、业务唯一键是否稳定
TEST	只给少量测试账号发送	文本卡片、OAuth、据点权限、失败重试、详情页
PROD	正式接收范围 + 发送总开关	监控、重发、限速、熔断、运营配置

九、Troubleshooting / RCA：真实踩坑过程

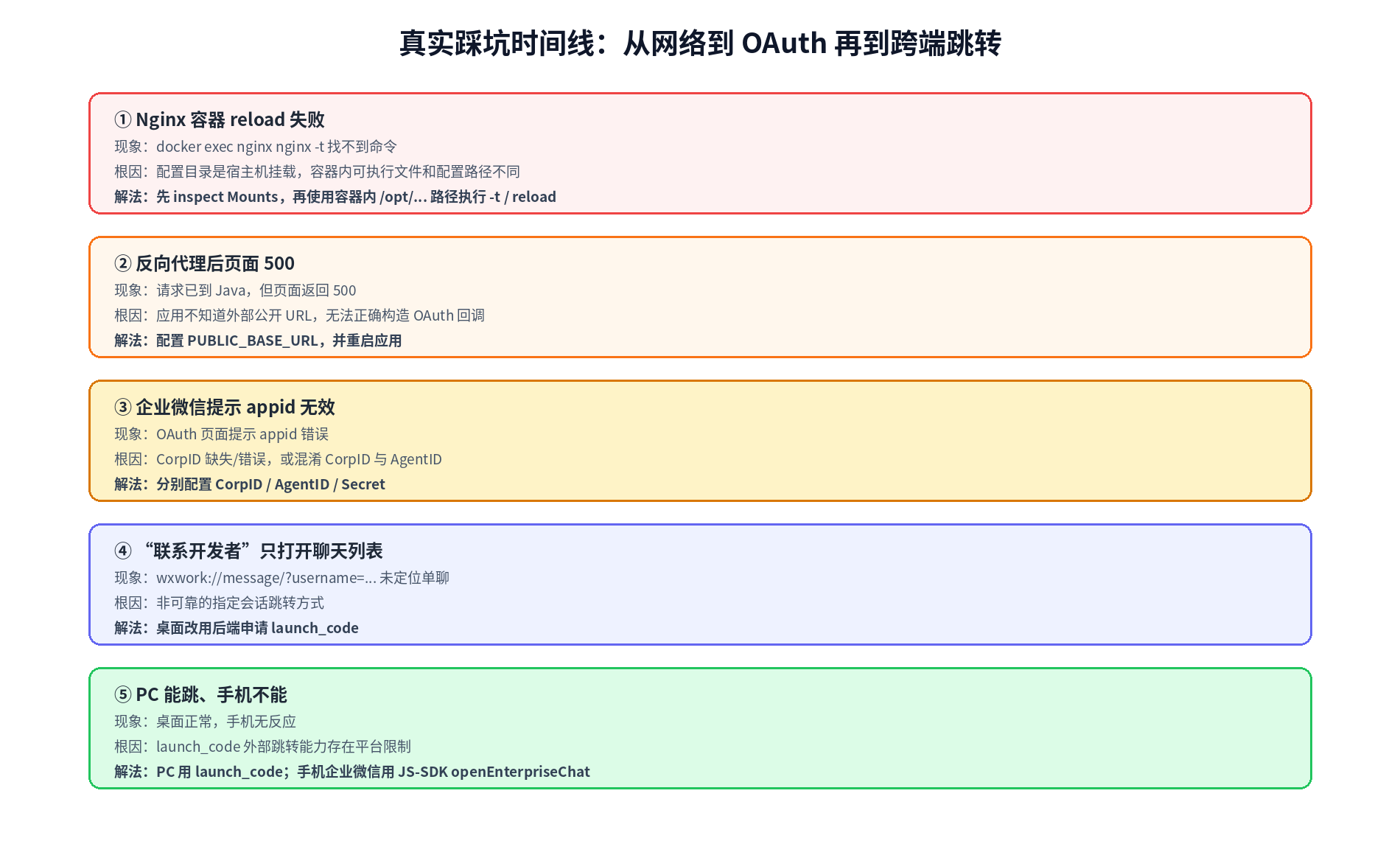

图 6：真实踩坑时间线

问题 1：Nginx 明明是 Docker，为什么宿主机路径和容器路径对不上

Symptoms：在宿主机看到配置目录，执行 docker exec nginx nginx -t 却提示容器内找不到 nginx。

Investigation：通过 docker inspect 查看 Mounts，发现宿主机配置目录被挂载到了容器内另一个路径；同时 nginx 可执行文件也不在 PATH。

Root Cause：把“宿主机卷路径”和“容器内运行路径”当成了同一个命名空间。

Resolution：宿主机继续编辑映射卷文件，但 include、-c 和 nginx 二进制都使用容器内路径，再执行 -t 和平滑 reload。

Lesson：遇到容器化 Nginx，第一步不是猜路径，而是 inspect 挂载和实际启动命令。

问题 2：反向代理已经通了，为什么页面还是 500

Symptoms：外部请求已经能到 Java 服务，但 H5 返回 500。

Root Cause：OAuth 需要构造对外回调 URL，而应用只知道内网地址，没有配置公开基地址。

Resolution：配置脱敏后的 PUBLIC_BASE_URL=https://hr.example.com 并重启。

Verification：入口应从 500 变成 302 跳转企业微信 OAuth；这反过来也证明 Nginx 代理本身已经成功。

问题 3：企业微信提示 appid 无效

Root Cause：企业 CorpID 缺失、错误，或误把 AgentID 当成 CorpID。

Resolution：明确拆分 CorpID、AgentID、Secret 三种配置，并全部由服务器环境/密钥管理注入。

问题 4：PC 能联系开发者，手机为什么不行

最初用 wxwork://message/?username=...，只能打开聊天列表；随后改为后端申请 launch_code，桌面端可以进入指定单聊，但手机端仍无法工作。继续查明后发现，这是平台能力差异，不是参数写错。

最终实现双通道：桌面端使用 launch_code；手机企业微信使用 JS-SDK 的 openEnterpriseChat。统一入口在服务端做环境分流，避免把平台差异散落到三个页面。

这个问题体现了一个重要原则：跨端能力不能只在 PC 验证后就假设移动端等价。 企业微信、浏览器 Deep Link、JS-SDK 的支持矩阵必须在设计阶段明确。

十、可靠性设计

机制	解决的问题
业务唯一键 + 数据库唯一约束	ERP 重复事件、补偿扫描重叠窗口不会重复落库
requestId 幂等	同一 Trigger HTTP 请求重复重试时可识别
事件先落库	企业微信故障不会让业务事件丢失
逐人 delivery	局部发送失败可单独重试
失败重试 / 人工重发	临时网络、token、限流异常可恢复
限速 + 45009 熔断	防止限流时持续轰炸企业微信接口
30 分钟补偿扫描	主动 Trigger 漏调用时仍能最终发现事件
SHADOW / TEST / PROD 门禁	控制上线风险和错误通知影响面

十一、5 Whys：为什么不让 T100 直接发企业微信

Why	分析
为什么不让 ERP 直接调企微？	ERP 应专注交易事实，不应该承担外部消息通道细节。
为什么通知要先落本地库？	消息发送是外部副作用，会超时、限流和失败，需要可重试状态。
为什么要独立 H5？	ERP/后台页面的登录态与移动端体验不适合直接复用。
为什么还要补偿扫描？	事件回调也不是绝对可靠，需要第二条恢复路径。
根因	把“业务事实产生”和“通知副作用”解耦，才能同时保证 ERP 稳定、通知可靠与后续可运维。

十二、验证与发布

实现阶段完成了全模块 Maven 编译、Mapper XML 解析与差异格式检查；ERP Trigger 改造后再次使用 Java 8 完成 Maven 编译验证。部署初期没有直接调用真实企微或修改运行中的生产环境，而是从影子模式开始。

真正发布时建议保留以下验证链：ERP 创建一笔标准工时变更 → Trigger 返回 ACCEPTED → event 仅落一条 → TEST 接收人收到一条消息 → 点击详情通过 OAuth → 只能看到授权据点 → 重复 Trigger 返回 DUPLICATE → 临时禁用 Trigger 后由补偿扫描最终补到同一事件且不重复发送。

十三、Lessons Learned

1. 事件驱动不是“不要定时任务”。 主通道用事件获得实时性，低频扫描用来弥补分布式调用的不可靠。

2. 通知系统必须持久化。 不能把“调一次企业微信 API”当成完成；事件、接收人、每次发送结果都要可审计。

3. 内网应用对外发布要做路径级最小暴露。 为一个 H5 页面开放整个后台，是最不划算的安全交换。

4. OAuth 公开地址是部署契约的一部分。 反向代理后，应用必须知道用户真正访问的外部 URL。

5. 身份和数据权限应最终统一。 企微接收人表与后台部门权限长期并存会产生授权漂移。

6. PC 与移动端的“同一个企微功能”可能需要完全不同的技术通道。 不能依靠单一 Deep Link 覆盖所有客户端。

十四、后续优化

优先级	优化项	原因
P0	把所有 CorpID / AgentID / Secret / Trigger Secret 移到环境变量或密钥服务并轮换	避免源码或配置默认值泄露
P0	对 Trigger、发送队列、OAuth、补偿扫描建立统一监控指标	当前能重试，但还需要可观测性
P1	统一企微 UserID 与内部员工/系统账号映射	消除 H5 与后台据点权限两套规则
P1	T100 侧优先采用“自定义待发送表 + 重试任务”	把“事务提交成功”和“通知触发最终成功”联系得更稳
P1	正式入口切换到标准 HTTPS 443	减少端口、可信域名和移动端兼容问题
P2	把现有企微发送能力抽象成通用 Notification Platform	考勤、标准工时等应用复用 token、重试、熔断与审计，但保持不同 Agent 配置隔离

十五、总结

这次功能从一个“ERP 变更后发条企业微信”的小需求，逐步演进成了一个完整的事件通知子系统：ERP 只产生事实，若依负责事件持久化和发送编排，企业微信负责触达与身份入口，Nginx 负责最小化的网络暴露。

真正有价值的不是最后那条消息能不能发出去，而是系统已经具备了幂等、重试、补偿、权限、分阶段上线、内外网隔离和跨端适配这些工程能力。未来如果再接“BOM 变更、价格变更、审批状态变更”等 ERP 事件，这套结构可以直接迁移，而不需要重新造一套通知链路。

一句话总结：把 ERP 的“变化”建模成可靠事件，把企业微信当成可失败的外部副作用；先持久化事实，再异步触达，最后用补偿和审计保证系统最终可解释、可恢复。

---
