一、前言

钢铁行业是我国国民经济的支柱产业，同时也是工业领域的能源消耗与碳排放重点行业。随着国家 “双碳” 战略的持续推进以及节能减排政策的逐步收紧，钢铁企业面临着降本增效、绿色转型的核心压力，建立精细化、智能化的能源管理体系，已成为提升企业核心竞争力、实现可持续发展的必然要求。

当前多数钢厂的能源监控仍依赖传统 SCADA 与组态软件，在实际应用中暴露出诸多痛点：一是可视化能力不足，多以 2D/2.5D 界面为主，难以直观呈现复杂的管网布局与能源流向，全局调度缺乏直观支撑；二是数据孤岛严重，水、电、气等各能源子系统独立运行，数据分散，难以开展全流程能效分析与协同优化；三是开发效率低下，功能定制依赖专业人员编码，项目周期长、迭代成本高，难以快速响应业务变化；四是自主可控性弱，主流组态产品多依赖国外平台，信创适配难度大，关键能源数据存在安全风险。

随着数字孪生技术在工业领域的落地深化，基于国产自主引擎构建能源数字孪生系统，正在成为钢厂能源管控升级的新路径。CIMPro 孪大师作为全链路自主可控的国产数字孪生开发引擎，凭借零代码拖拽式开发能力，可快速搭建智慧钢厂能源监控数字孪生系统，以三维虚实映射实现全能源介质的可视化管控与智能优化。

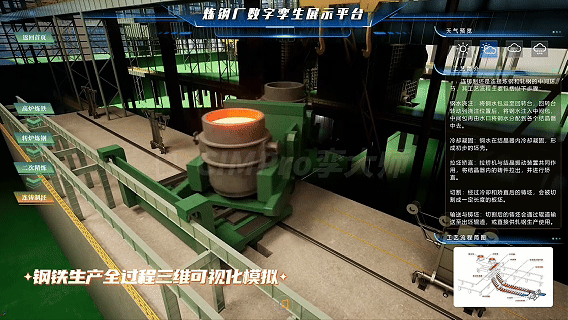

二、效果展示

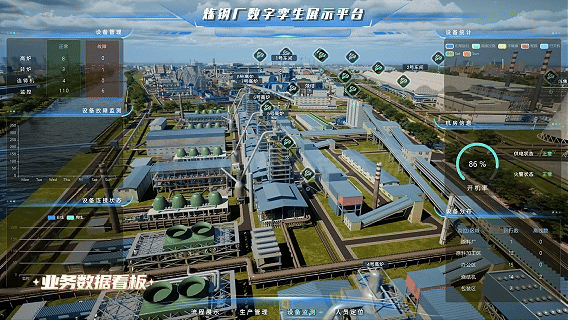

基于 CIMPro 孪大师打造的智慧钢厂能源数字孪生监控平台，以全厂 1:1 三维数字孪生场景为载体，打通电力、供水、煤气、蒸汽、工业气体等全能源介质的运行数据，构建覆盖能源生产、输送、消耗、回收全流程的可视化管控体系。

平台核心技术特性体现在四个方面：

• 全三维虚实映射：支持导入钢厂 BIM 模型、厂区 GIS 数据，精准还原厂区建筑、管网、设备的空间布局与物理属性，实现 2D 数据面板与 3D 场景的深度融合，能源流向、设备运行状态一目了然。

• 多源数据无缝融合：内置丰富工业协议接口，可直接对接 PLC、SCADA、MES 等系统的实时数据，将分散在各子系统的能源数据统一接入孪生场景，从根源打破数据孤岛。

• 零代码快速构建：通过可视化拖拽式编辑器，无需大量编码即可完成三维场景搭建、数据绑定、交互逻辑配置，大幅降低开发门槛，显著缩短项目落地周期。

• 全信创生态适配：从引擎内核到交互组件全栈自主研发，完整适配国产操作系统、数据库、中间件，满足钢铁行业关键生产场景的自主可控与数据安全要求。



三、系统分析

3.1 供水与循环水系统

钢铁生产全工序均离不开水资源，主要用于设备冷却、产品洗涤、渣处理、蒸汽制备、溶液配制等场景。钢厂供水系统按利用方式可分为直流供水系统与循环供水系统，其中循环供水系统凭借更高的节水效益，已成为现代大型钢厂的主流方案，水循环利用率可达 95% 以上。水源从取水点送入净水站处理后，按水质要求分别输送至高棒车间、炼钢车间、发电站等生产单元；使用后的生产废水经水处理中心、深度水处理中心净化后，作为二次回水重新供给各车间使用，系统根据水量损耗动态补充新水。

基于 CIMPro 孪大师构建的供水系统数字孪生场景，可直观呈现从水源取水、净水处理、管网输送到各车间用水、废水回收的完整能源流向。通过对接现场 SCADA 与 PLC 系统的实时数据，平台可在三维场景中同步监测各节点的瞬时流量、累计流量、水压、水质等关键指标，直观展示循环水利用率、补水率等统计数据。管理人员可在孪生场景中点击任意管网段或设备，查看详细运行参数，快速定位异常点位，实现供水系统的透明化管控与精细化调度，助力企业持续降低新水消耗。

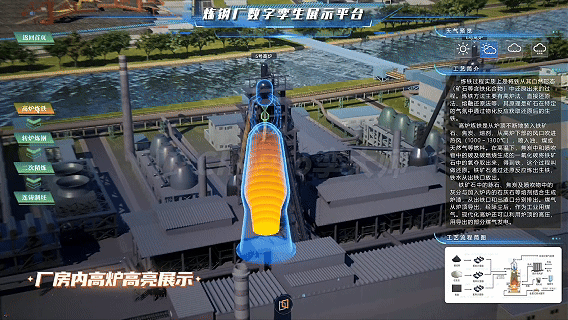

3.2 高炉煤气与 TRT 余热发电

高炉煤气是高炉炼铁过程中产生的主要副产煤气，主要成分为 CO、CO₂、N₂、H₂等，热值较低但产气量大，既是钢厂重要的二次能源，也因含有毒有害气体而存在安全风险。高炉煤气广泛应用于热风炉加热、烧结、石灰窑、轧钢加热炉、锅炉燃烧等工艺，同时可通过 TRT（高炉煤气余压透平发电装置）将煤气的压力能与热能转化为电能，是钢厂余热回收、节能降耗的核心环节。TRT 装置利用高炉炉顶煤气驱动透平机做功，带动发电机发电，发电后的煤气并入低压管网继续用于生产，实现能源的梯级利用。

CIMPro 孪大师可在三维场景中完整还原高炉煤气管网的走向、分布及 TRT 发电机组的结构，动态模拟煤气从高炉产出、经除尘净化、输送到各用气节点及 TRT 发电的全流程。系统实时接入煤气压力、流量、温度、热值以及发电机组转速、功率、振动值等运行数据，以数值标注、颜色渐变、流动特效等方式在孪生场景中直观呈现。当出现压力超限、泄漏预警等异常工况时，系统可自动定位异常管段并触发告警，辅助运维人员快速处置，在提升煤气能源利用效率的同时，保障厂区生产安全。

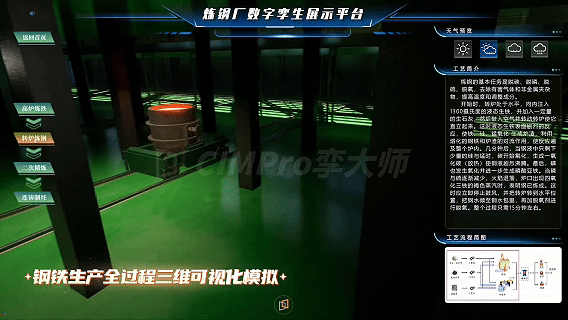

3.3 转炉煤气与蒸汽系统

转炉煤气是转炉炼钢过程中产生的副产物，CO 含量更高，热值约为高炉煤气的 2 倍，可直接用于炼钢加热、锅炉燃料，也可提纯后作为化工原料，是钢厂极具回收价值的二次能源。蒸汽则是钢铁企业第三大能源介质，按压力等级可分为高中压蒸汽与低压蒸汽：高中压蒸汽主要用于高炉鼓风机、转炉真空处理、冷轧等核心工艺；低压蒸汽多用于化工生产、生活采暖等场景。钢厂生产过程中产生的大量余热，可通过余热锅炉回收生成蒸汽，直接用于生产或推动汽轮发电机发电，形成 “余热 - 蒸汽 - 发电 / 生产” 的循环利用体系。

借助 CIMPro 孪大师，可实现转炉煤气回收管网与全厂蒸汽系统的三维可视化管控。平台对接实时运行数据，在孪生场景中动态展示转炉煤气的回收、加压、输送与消耗全流程，以及蒸汽管网各节点的压力、温度、流量分布。针对蒸汽管网易出现的压降过大、跑冒滴漏等问题，系统可基于历史与实时数据进行异常识别与趋势预警，辅助运维人员提前排查隐患。同时，通过对蒸汽产消量的实时统计与平衡分析，帮助企业优化蒸汽调度，减少余热放散，最大化提升能源回收利用率。

3.4 压缩空气、氧气、氮气与氩气

工业气体是钢铁生产不可或缺的能源与工艺介质，覆盖生产全流程的多个环节：

• 压缩空气占钢厂总能耗的 5%-15%，广泛用于烧结气力输送、高炉喷吹、气动仪表、设备吹扫等场景，是厂区最基础的动力源；

• 氧气是钢铁行业第二大消耗工业气体，主要用于高炉富氧鼓风、转炉吹氧炼钢、钢坯表面清理与火焰切割，可强化冶炼过程、降低焦炭消耗；

• 氮气可用作管道净化气体、冷却介质与保护气，广泛用于煤粉输送、转炉底吹、钢材热处理等工艺；

• 氩气作为高温惰性气体，主要用于炼钢吹炼精炼，可均匀钢液成分、去除杂质，是提升钢材品质的关键介质。

CIMPro 孪大师可将压缩空气、氧、氮、氩等工业气体的管网系统与动力设备全部纳入三维孪生场景，清晰呈现复杂的地下与架空管网走向及连接关系。通过实时采集各产气站、管网节点、用气车间的流量、压力、纯度等数据，在场景中直观展示各类气体的产消平衡状态。系统支持设备 OEE（设备综合效率）核算与能效分析，可按车间、按工序统计气体能耗指标，识别高耗低效环节，为企业优化用气结构、制定节能改造方案提供数据支撑。

四、应用效果与价值

相较于传统组态 / SCADA 方案，基于 CIMPro 孪大师的能源数字孪生方案在开发效率、可视化能力、自主可控性等方面具备显著优势：

对比维度	传统组态 / SCADA 方案	CIMPro 孪大师方案
开发方式	需专业开发人员编写大量代码，项目定制周期长，功能迭代困难	零代码拖拽式配置，场景搭建与数据绑定可视化操作，项目周期缩短至 2-3 周
三维能力	以 2D/2.5D 界面为主，空间感弱，难以还原复杂管网与设备布局	全三维 BIM/GIS 融合，1:1 虚实映射，支持 2D 面板与 3D 场景联动交互
国产化	核心依赖国外平台，信创适配成本高，关键数据存在安全隐患	全链路自主可控，引擎内核与组件全栈自研，完整适配国产信创环境
协议覆盖	接口需定制开发，协议支持有限，多系统对接难度大	内置 MQTT/HTTP/Modbus/OPC UA 等 30 + 工业协议，开箱即用地对接多源数据
交付方式	C/S 架构，客户端部署复杂，维护成本高，仅支持本地访问	B/S 架构，浏览器直接访问，支持 PC、平板、大屏多端同步访问

从实际应用价值来看，方案可帮助钢铁企业实现三重提升：

1. 管控效率提升：打破各能源子系统的数据壁垒，实现全厂能源流的全局可视、可测、可控，异常工况可在三维场景中精准定位，故障排查效率大幅提升。

1. 落地成本降低：零代码开发模式显著降低技术门槛与人力成本，项目交付周期从传统的数月缩短至数周，可快速响应企业节能改造需求。

1. 安全合规保障：完全国产化的技术底座，保障钢铁行业关键能源数据不出域，符合国家关键信息基础设施安全要求，助力企业合规建设。

1. 双碳目标支撑：通过能效分析、用能优化与余热回收管控，持续降低企业综合能耗与碳排放，以数字化手段支撑钢铁企业绿色低碳转型。

五、结语

钢铁行业的绿色低碳转型是一项长期工程，能源管理的数字化、智能化是其中的核心抓手。CIMPro 孪大师以零代码数字孪生技术为核心，为钢铁企业提供了低成本、快落地、自主可控的能源监控解决方案，让复杂的能源系统变得透明、高效、可优化。

未来，随着数字孪生与工业物联网、人工智能技术的深度融合，智慧钢厂的能源管理将向着预测优化、全局智能调度的方向持续演进。如果您对工业数字孪生在能源管控领域的应用感兴趣，欢迎进一步交流与探讨。
