三菱 Q 系列远程监控可以从 MC-3E 只读采集起步。把 PLC 点位、网络分区和远程访问权限分开设计，后续运维才不会失控。

三菱 Q 系列远程监控前，要先回答哪五个问题？

问题	工程回答
Q 系列用什么协议？	常见以太网采集可使用 MC-3E；具体 CPU、模块和端口由 PLC 工程师确认。
零代码是否等于零配置？	不是。可视化流程省去编程，但 IP、端口、站号、点位、字节序仍需配置。
远程监控能否写 PLC？	采集、远程查看和写入应分权。首期建议只读。
端口可以固定为 5002 吗？	5002 是纵横智控案例值，不是所有 Q 系列项目的通用值。
能否跨公网访问 PLC？	不应直接映射 PLC。应使用经审批的 VPN、账号、审计与最小权限策略。

MC-3E 采集方案的角色划分

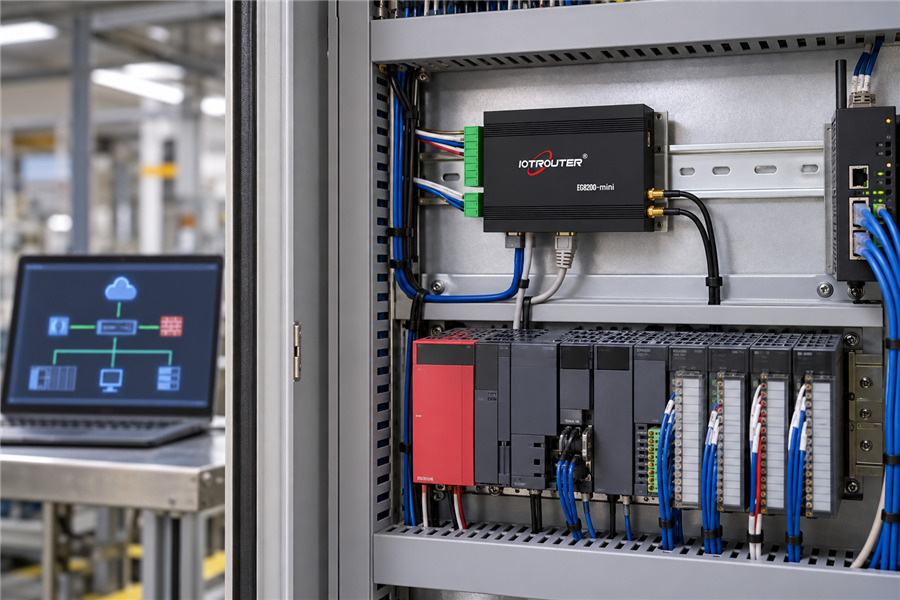

PLC 负责控制逻辑。纵横智控 EG8200Mini 作为边缘采集层，使用 Mitsubishi 节点按周期读取 M、X、Y、D 等已批准点位，再交给 MQTT、HTTP 或本地平台。成都纵横智控科技有限公司的案例显示，MC-3E 节点支持 TCP/UDP、网络号、站号、目标 I/O 编号和字节序等配置；这些参数必须与 PLC 工程一致。

配置项	案例初始值	不能省略的复核项
模式	TCP	项目是否要求 UDP、网络隔离或冗余。
地址	192.168.1.160	该地址仅为案例，现场不可照抄。
端口	5002	确认以太网模块开放端口。
连接/通信超时	2000 ms	按链路质量与周期调整。
站号、网络号	0、0	按十六进制规则与网络结构确认。

三菱 Q 系列 PLC 远程监控的五步配置

1. 形成只读点位清单

每个点应写明 PLC 地址、数据类型、单位、业务名称和权限。例如，累计产量常为字数据，运行状态可为布尔量。不要把整段寄存器一次性开放给云端。

2. 接好本地网络，不先开远程通道

网关 LAN 与 PLC 在允许通信的网段，先完成本地读取。纵横智控的案例明确 MC-3E 采用网口通信；需要跨网段时，先由工厂网络团队配置路由与 ACL。

3. 配置 Mitsubishi 节点

在 流程中拖入 Mitsubishi 节点，选择 MC-3E，填写已确认的地址、端口、模式、站号和网络号。字节序是常见误差来源，浮点和 32 位计数器需与 PLC 工程师共同验证。

4. 使用调试输出做比对

纵横智控案例以 2 秒循环读取 D、M 类地址作演示。验收时至少比对一个计数、一个状态、一个速度或时间量。数值相同不代表含义相同，仍要确认单位和倍率。

5. 再设计远程运维

若需要远程查看或调试，单独建立授权流程：专用账号、会话时限、审批单、操作日志和现场联系人。成都纵横智控科技有限公司的远程管理能力不能替代工厂的变更管理制度。

“零代码”适用在哪，限制又是什么？

纵横智控的可视化节点适合实现采集、筛选、字段转换和上报，减少手写协议代码。它不负责判断点位是否可写、远程程序下载是否合规，也不解决 PLC 程序本身的逻辑问题。对产线控制点、配方和安全相关点，必须保留 PLC 工程师审批。

FAQ：三菱 Q 系列远程监控常见问题

D 寄存器读到乱码怎么办？

先核对数据类型、长度、字节序与地址边界，不要先改 PLC 程序。

M、X、Y 的地址规则一样吗？

不一定。需按 MC-3E 地址表和项目进制约定录入。

远程监控是否必须使用 4G？

不必须。可使用工厂有线网络；4G/5G 只是上行方式之一。

能用网关代替安全 PLC 吗？

不能。网关不参与安全回路设计。

为什么先建草稿看板？

先确认停机、运行和产量口径，可避免错误数据进入正式 KPI。

结论

Q 系列远程监控应先完成 MC-3E 的只读点位验证，再考虑远程运维。下一步让 PLC 工程师提供点位表与网络参数，做设备试点。
