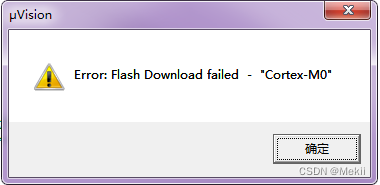

现象如图：

原因及解决办法：
1、网上大部分的说法是STM32芯片读写保护，导致程序烧录失败。需要将Flash擦除，再重新烧录。

STM32芯片的读写保护（Read-Write Protection，简称R/W Protection）是一种功能，用于防止特定代码区域或闪存区域被意外修改或擦除。这对于保持应用程序的安全性和完整性非常关键。STM32系列提供了硬件级别的闪存保护机制，主要通过以下几个步骤来实现：

1）闪存区域定义：STM32的闪存通常被划分为不同的区域，如用户闪存区、系统区等，每个区域都有其特定的权限设置。

2）访问控制：STM32的片上系统（System-on-Chip, SoC）内集成了专门的 Flash控制器，可以通过软件配置来启用或禁用不同区域的读写权限。例如，可以通过HAL库或CubeMX配置工具设置Flash选项，将重要数据存储在只读或只写模式下。

3）锁定/解锁操作：有些STM32芯片支持对整个闪存进行锁定和解锁的操作，这样可以防止未经授权的访问。锁定后，只有通过正确的解锁序列才能恢复写入权限。

4）编程保护：STM32还支持编程保护，即禁止外部设备直接对闪存进行编程，防止非法程序的插入。

2、烧录速度过快或不稳定： 如果烧录速度设置得过高，超过了闪存的写入速度限制，可能会导致烧录过程超时。此时，需要减小烧录速度，或者确保设备支持当前的烧录速率。


3、硬件连接问题： USB或JTAG接口可能存在故障，或者设备没有正确连接到计算机。确保所有的连接都牢固且功能正常。
4、电源问题： 如果目标板需要额外的电源才能正确编程，确保它已供电充足。
