Shader 概述&开发环境配置

着色器

用来实现图像渲染的，用来替代固定渲染管线的可编辑程序

• VertexShader（顶点着色器）主要负责顶点的几何关系等的运算
• FragmentShader（片元着色器）主要负责片源颜色等的计算

顶点着色器

是对顶点进行一系列操作的着色器。顶点除了有最基本的位置属性，还可能包含很多其他属性，比如纹理，法线等等。通过顶点着色器，显卡就知道顶点应该绘制在具体什么位置。顶点着色器是非常重要的着色器，且必须要我们自己去定义。

顶点着色器作用于每个顶点，可以生成每个顶点的最终位置。针对每个顶点，它都会执行一次，一旦每个顶点的最终位置确定了 GPU 就可以把这些可见顶点的集合组装成点、直线以及三角形，从而提高渲染场景和模型的速度。

片元着色器

如果你已经有使用电脑绘图的经验，你就会知道在这个过程中你会画一个圆，然后是一个矩形、一条线、一些三角形，直到你组成你想要的图像。这个过程与手写一封信或一本书非常相似——它是一组执行一项又一项任务的指令。着色器也是一组指令，但指令是针对屏幕上的每个像素一次性执行的。这意味着您编写的代码必须根据屏幕上像素的位置表现出不同的行为。就像打字机一样，您的程序将作为一个接收位置并返回颜色的函数工作，并且当它被编译时，它会运行得非常快。

开发环境配置

在 vscode 当中安装插件【Shader languages support for VS Code、GLSL Lint、glsl-canvas】，其中 GLSL Lint 插件安装完成之后，在 github 上下载 执行独立包装器 在插件设置当中配置指定 Glslang Validator Path 的路径值

之后简单编写一个 glsl 文件，然后在 vscode 当中用 Ctrl+Shift+P 打开命令面板，输入 Show glslCanvas 就可以运行这个 glsl 文件预览了

#ifdef GL_ES
precision mediump float;
#endif

void main(){
    gl_FragColor = vec4(0.0431, 0.4235, 0.7294, 1.0);
}

颜色

• 颜色分为红绿蓝透明度四个值，组合为四维向量(r,g,b,a)
• 每个分量的范围是 0->1 的浮点数，即颜色值/255
• 可以每个分量进行加减乘除计算，也可对整个颜色向量进行运算
• 常用颜色值
  • 黑色 (0,0,0,1)
  • 白色 (1,1,1,1)
  • 红色 (1,0,0,1)
  • 绿色 (0,1,0,1)
  • 蓝色 (0,0,1,1)

颜色计算：这里的颜色值都是变量，都可以通过运算得到

gl_FragColor = vec4(0.1, 0.4, 0.5, 1.0) * vec4(1, 1, 0.5, 1.0);

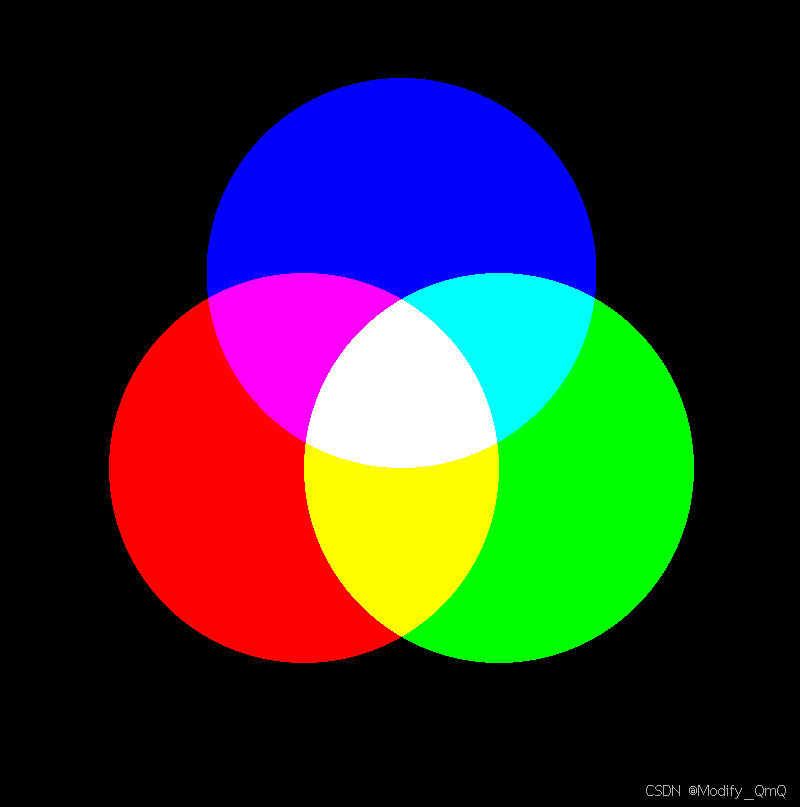

三原色混合案例

首先通过 u_resolution 统一变量获取窗口分辨率，并对当前片元坐标进行归一化处理，以适配不同屏幕尺寸。根据片元位置，分别判断其是否位于三个圆形区域内，若在则赋予对应颜色（蓝色、红色、绿色）。最终将三种颜色叠加输出。

#ifdef GL_ES
precision mediump float;
#endif

// 声明一个uniform变量，用于接收窗口的分辨率
uniform vec2 u_resolution;

void main(){
       // 将当前片元坐标归一化并居中，以较短边为基准进行缩放
       vec2 p = (gl_FragCoord.xy*2.-u_resolution)/min(u_resolution.x, u_resolution.y);

       // 初始化三种颜色
       vec3 color1 = vec3(0);
       vec3 color2 = vec3(0);
       vec3 color3 = vec3(0);

       // 如果当前片元坐标在指定圆心和半径范围内，则设置color1为蓝色
       if(distance(vec2(0,0.2), vec2(p.xy)) <= 0.4)
       {
              color1 = vec3(0,0,1);
       }

       // 如果当前片元坐标在指定圆心和半径范围内，则设置color2为红色
       if(distance(vec2(-0.2,-0.2), vec2(p.xy)) <= 0.4)
       {
              color2 = vec3(1,0,0);
       }

       // 如果当前片元坐标在指定圆心和半径范围内，则设置color3为绿色
       if(distance(vec2(0.2,-0.2), vec2(p.xy)) <= 0.4)
       {
              color3 = vec3(0,1,0);
       }

       // 将三种颜色叠加，得到最终的颜色
       vec3 color = vec3(0,0,0) + color1 + color2 + color3;

       // 设置片元的最终颜色，alpha值为1
       gl_FragColor = vec4(color,1);
}

坐标系

用到的变量

gl_Position	gl_FragCoord	gl_PointCoord
描述的是顶点在世界坐标系中的坐标	描述的是片元在以 Canvas 画布窗口坐标系统中的坐标	描述的是点域图元（点精灵/PointSprite）光栅化后的片元，表示的坐标就是 gl_PointSize 定义的区域内的片元坐标
根据坐标比例来设定	默认是画布的长和宽	区间是[0.1]

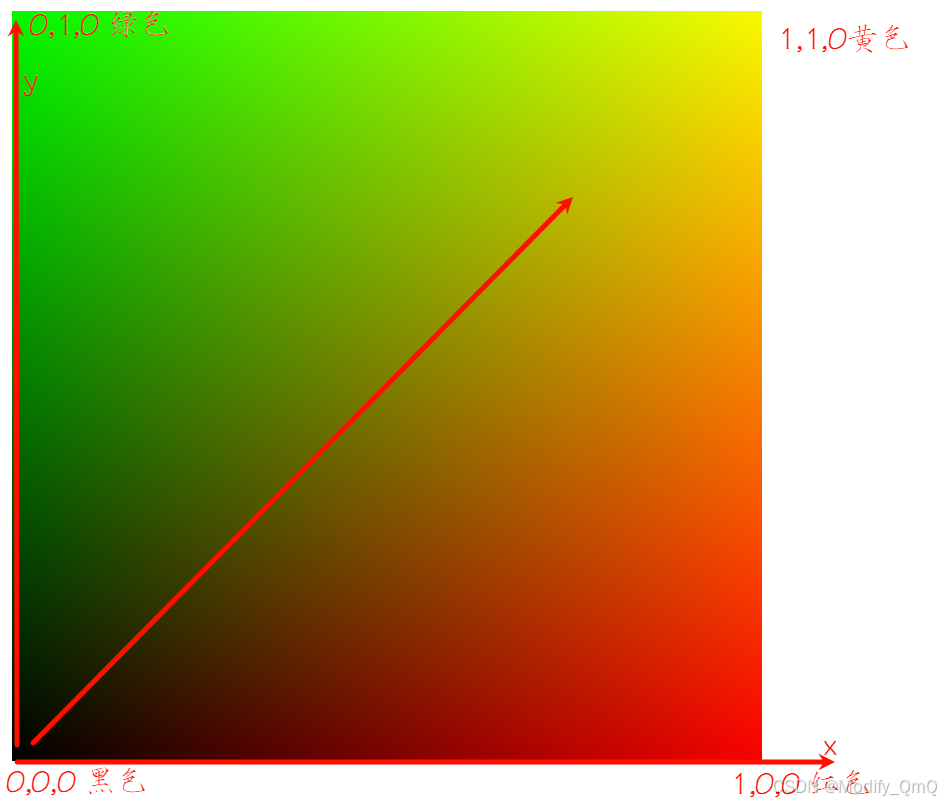

顶点坐标系：gl_Position，在 webGL 当中渲染，将顶点数据置为 000，并且计算片元着色器每个点的颜色值，那么颜色值也就是和点的坐标值是一样的。

// 顶点着色器
const vertexString = `
        attribute vec4 a_Position;
        void main(){
            gl_Position = a_Position;
            gl_PointSize = 512.0;
        }`;

// 片元着色器
const fragmentString = `
        precision mediump float;
        uniform vec2  resolution;
        void main(){
            vec2 p = gl_FragCoord.xy / resolution;
            gl_FragColor = vec4(p.xy, 0.0, 1.0);
        }`;

function initBuffer() {
  let data = new Float32Array([0, 0, 0]);

  let vertexTexCoordBuffer = webGL.createBuffer();
  webGL.bindBuffer(webGL.ARRAY_BUFFER, vertexTexCoordBuffer);
  webGL.bufferData(webGL.ARRAY_BUFFER, data, webGL.STATIC_DRAW);
  let aPosition = webGL.getAttribLocation(program, "a_Position");
  let modelMatrix = mat4.create();

  let resolution = webGL.getUniformLocation(program, "resolution");
  webGL.uniform2fv(resolution, [512, 512]);

  webGL.vertexAttribPointer(
    aPosition,
    3,
    webGL.FLOAT,
    false,
    data.BYTES_PER_ELEMENT * 3,
    0
  );
  webGL.enableVertexAttribArray(aPosition);

  let uniformProj = webGL.getUniformLocation(program, "proj");
  webGL.uniformMatrix4fv(uniformProj, false, projMat4);
}

gl_FragCoord：将原点移动到画布中心点，坐标轴向右为 x 轴，向下为 y 轴，坐标轴原点为画布中心点。这个时候需要-=0.5，让中心点位于画布中心点。

const fragmentString = `
       precision mediump float;
       uniform vec2  resolution;
       void main() {
            vec2 uv = gl_FragCoord.xy / resolution.xy;
            uv-=0.5;
            gl_FragColor = vec4(uv.xy, 0.0, 1.0);
       }`;

gl_PointCoord：根据当前绘制的点精灵（Point Sprite）内部坐标 gl_PointCoord 来输出颜色值，用于可视化点精灵的坐标分布。将 gl_PointCoord.xy 的值作为颜色的红绿通道。这两个案例只需要修改片元着色器即可，这里就不贴运行图了，观察采用不同的坐标系其渲染的颜色值变换。

const fragmentString = `
       precision mediump float;
       void main(){
            gl_FragColor = vec4(gl_PointCoord.xy, 0.0, 1.0);
       }`;

输出与打印

在 GLSL（OpenGL Shading Language）中，没有像 C/C++ 或 JavaScript 那样的 print 或 console.log 输出机制，因为着色器运行在 GPU 上，不具备直接输出文本的能力。

readPixels 是 WebGL 中用于从帧缓冲区读取像素数据的 API，常用于调试、图像处理或获取渲染结果。

gl.readPixels(x, y, width, height, format, type, pixels);

参数说明

参数	类型	描述
x	int	读取区域左下角在画布上的 X 坐标（像素）
y	int	读取区域左下角在画布上的 Y 坐标（像素）
width	int	要读取的像素矩形的 宽度（通常为 1 表示单个像素）
height	int	要读取的像素矩形的 高度（通常为 1 表示单个像素）
format	enum	像素数据的颜色格式，常用值：gl.RGBA、gl.RGB
type	enum	数据类型，常用值：gl.UNSIGNED_BYTE（0~255）、gl.FLOAT（浮点数）
pixels	TypedArray	用来存储读取结果的数组，如 Uint8Array(4)

使用：

let pixel = new Uint8Array(4);
webGL.readPixels(200, 200, 1, 1, webGL.RGBA, webGL.UNSIGNED_BYTE, pixel);
console.log(pixel);

Shader 语法

变量

变量类型	说明
bool	布尔类型，该类型的变量表示一个布尔值即 true 或 false
int	整型，该类的变量表示一个整数
float	单精度浮点数类型，该类型的变量表示一个单精度的浮点数

基本类型的赋值和类型转换

	转换函数	描述
转换为整型数	int(float)	去掉浮点数小数部分，转换为整型数
	int(bool)	true 转换为 1，false 转换为 0
转换为浮点点	float(int)	将整型数转换为浮点数
	float(bool)	true 转换为 1.0，false 转换为 0.0
转换为布尔值	bool(int)	0 转换为 false，非 0 转换为 true
	bool(float)	0.0 转换为 false，非 0 转换为 true

矢量

变量类型	说明
vec2、vec3、vec4	具有 2、3、4 个浮点数元素的矢量
ivec2、ivec3、ivec4	具有 2、3、4 个整形元素的矢量
bool2、bool3、bool4	具有 2、3、4 个布尔值元素的矢量

矢量赋值

vec3 v3 = vec3(1.0, 2.0, 3.0);

// 将三维向量的值赋给二维向量，会截取前面的两个元素
vec2 v2 = vec2(v3);

// 可以传单个的值，会重复赋值给所有元素
vec4 v4 = vec4(1.0);

// 但是不能传两个值给四维向量
vec4 v4 = vec4(1.0, 2.0);

取值：可以通过.或者[]访问矢量的元素

• x、y、z、w：用来获取顶点坐标的分量
• r、g、b、a：用来获取颜色分量
• s、t、p、q：用来获取纹理坐标分量

vec4 v4 = vec4(1.0, 2.0, 3.0, 4.0);
float x = v4.x;
float g = v4.g;
float p = v4[2];

矢量的常见用法

归一化：normalize()
加减法：vec2 v2 += ec2(1.0, 2.0);
点乘：float f = dot(vec2 v1, vec2 v2);
叉乘：vec2 v3 = cross(vec2 v1, vec2 v2);

矩阵

存储顺序

• 矩阵的存储顺序分为 行主序（Row-Major） 和 列主序（Column-Major）：
• GLSL 默认是列主序：矩阵按列存储在内存中，例如 mat4 是 4 列，每列包含 4 个分量。

类型

• mat2：2x2 矩阵
• mat3：3x3 矩阵
• mat4：4x4 矩阵
• mat2x3：2 列 3 行的矩阵（其他类似）

初始化和取值

// 列主序初始化：每列单独赋值
mat4 modelMatrix = mat4(
    1.0, 0.0, 0.0, 0.0,  // 第一列
    0.0, 1.0, 0.0, 0.0,  // 第二列
    0.0, 0.0, 1.0, 0.0,  // 第三列
    0.0, 0.0, 0.0, 1.0   // 第四列
);

float m10 = modelMatrix[1][0]; // 第二列，第一行的元素

GLSL ES 结构体

在 Shader 编程中，结构体（Struct） 是一种组织和管理数据的工具，它可以将多个相关的变量（如顶点坐标、法线、纹理坐标等）打包成一个逻辑单元。结构体的使用可以显著提高代码的可读性和复用性，尤其在复杂的着色器（如顶点着色器、片元着色器或光照计算）中非常常见。

基本语法

在定义结构体之前使用 struct 关键字，然后使用大括号 {} 来定义结构体的成员。并且可以定义完成之后添加变量作为 struct 对象

// 定义结构体（通常在着色器顶部声明）
struct VertexInput {
    vec3 position;  // 顶点位置（无语义，通过 location 绑定）
    vec2 uv;        // 纹理坐标
    vec3 normal;    // 法线方向
};

struct VertexOutput {
    vec4 clipPos;   // 裁剪空间位置
    vec2 uv;        // 传递给片元着色器的 UV
    vec3 worldNormal; // 世界空间法线
} vertexOutput1;

使用

// 定义过了的就可以直接访问
vertexOutput1.clipPos = vec4(2.0, 1.0, 1.0, 1.0);

// 和其他语言的区别在于不需要使用new关键字
VertexInput v1 = VertexInput(vec3(0.0, 0.0, 1.0), vec2(0.0, 0.0), vec3(0.0, 0.0, 1.0));

VertexInput v2 = VertexInput(vec3(1.0, 2.0, 3.0), vec2(0.0, 0.0), vec3(0.0, 0.0, 1.0));

// v1 != v2

数组

在 GLSL 当中只支持一维数组

基本语法&初始化

// 声明一个固定长度的数组
float positions[10];       // 10 个 float 元素
vec3 colors[5];            // 5 个 vec3 元素
sampler2D textures[4];     // 4 个纹理采样器（需注意硬件限制）

// 静态初始化
float values[3] = float[3](1.0, 2.0, 3.0);
vec2 points[2] = vec2[2](vec2(0.0), vec2(1.0));

// 运行时赋值
for (int i = 0; i < 5; i++) {
    colors[i] = vec3(float(i) * 0.2);
}

数组本身只支持[]运算符，但数组元素能够参与其自身类型支持的任意运算，

// 将float f 赋值为 Array的第2个元素乘以3.14
float f = Array[1] * 3.14;

// 将vec4 v4 赋值为 Array的第1个元素乘以vec4
vec4 v4 = vec4Array[0] * vec4(1.0, 2.0, 3.0, 4.0);

函数

构成函数的语法：GLSL 的函数不能递归，不能嵌套。

返回类型 函数名 (type0 arg0, type1 arg1, ..., typen argn) {
    函数计算
    return 返回值;
}

限定词

为了提高运行效率，减少内存开销

参数限定词

用来限制函数参数的，根据参数不同的行为可以将它们分为以下几类

• 只向函数中传值
• 在函数中被赋值
• 既向函数中传值也在函数中被赋值

列别	规则	说明
in	向函数中传入值	内部运算变化不影响外部
const in	向函数中传入值	参数传入函数，函数内可以使用参数值， 但不能修改参数值
out	在函数中被赋值，并被传出	内部运算变化影响外部变化并且传参到储存过程时默认初始化参数为 null
inout	表示参数将在函数内外保持一致（引用传递，会影响原来的值）	与 out 类型相比不同是默认初始化参数不为 null，传的是什么就是什么
无	将一个值传给函数	和限定词 in 一样

存储限定词

• attribute 变量只能出现在顶点着色器中，只能被声明为全局变量，被用来表示逐顶点的信息
• uniform 变量可以用在顶点着色器和片元着色器中，且必须是全局变量。uniform 变量是只读的，不支持数组和结构体类型
• varying 变量只能被声明为全局变量，被用来表示逐像素的信息

精度限定词

限定词	描述	默认数值范围和精度 Float	默认数值范围和精度 Int
highp	满足顶点语言的最低要求（使用 highp 可以获得最大的范围和精度，但是也有可能会降低运行速度）	(-262,262)精度 2^-16	(-216,216)
mediump	范围和精度介于 highp 和 lowp 之间（通常用于储存高范围的颜色数据和低精度的几何数据）	(-214,214)精度 2^-10	(-210,210)
lowp	范围和精度比 meduimp 小，但是足以储存所有 8-bit 颜色数据。	(-2,2)精度 2^-8	(-28,28)

通常会使用 precision 关键字为某一类型的变量设置默认精度，这个设置必须放置在程序的顶部。使用方式如下：

precision <精度限定词> <类型名称>;

precision mediump float;

默认精度限定参照表：在片元着色器当中的 float 类型没有默认值，所以要提前使用 precision 关键字设置默认精度。

着色器类型	数据类型	默认精度
顶点着色器	int	highp
顶点着色器	float	highp
顶点着色器	sampler2D	lowp
顶点着色器	samplerCube	lowp
片元着色器	int	mediump
片元着色器	float	无
片元着色器	sampler2D	lowp

流程控制

分支 if-else

if (条件表达式1) {}
else if (条件表达式2) {}
else {}

for 循环

for (初始化表达式;条件表达式;循环步进表达式){
    重复执行的语句;
}

continue、break、discard

• continue： 中止包含该语句的最内层循环和执行循环表达式(递增/递减循环变量)，然后执行下一次循环。
• break：中止包含该语句的最内层循环，并不再继续执行循环。
• discard： 丢弃当前片段，不进行后续的渲染。

预处理指令（宏）

预处理指令用来在着色器程序真正编译之前对代码进行预处理，预处理指令都是以 (#) 开始。在编写 GLSL 代码时，编译器需要先对代码进行处理，然后才能将其编译成机器可以执行的指令。预处理指令就是在这个处理过程中对代码进行一些操作。

• #define 指令定义常量，可以在代码中使用该常量来提高代码的可读性和维护性
• #ifdef, #ifndef, #else, #elif, #endif 根据不同的条件选择编译不同的代码。这样可以让代码更加灵活，便于开发人员进行调试和测试
• #version 指定 GLSL 的版本，确保代码与特定版本的 GLSL 兼容。必须在着色器顶部，在它之前只能有注释和空白
• #warning, #error 指令，用于输出警告、错误和自定义信息，以帮助开发者调试和优化代码
• #extension 指令，用于启用或禁用 GLSL 的扩展功能，如纹理过滤、纹理格式、矩阵运算等

#version 100

#ifdef GL_ES
precision mediump float;
#endif

#define PI 3.14

#extension GL_OES_texture_3D : enable

void main() {
    gl_FragColor = vec4(PI)/255.0;
}

内置变量 & 常量

内置变量表

内置变量	数据类型	说明
顶点着色器输入/输出
gl_Position	vec4	顶点着色器的输出，表示裁剪空间中的顶点位置（必须赋值）
gl_PointSize	float	顶点着色器的输出，表示点精灵的大小（以像素为单位）
gl_VertexID	int	顶点着色器的输入，当前顶点的索引（仅限 OpenGL ES 3.0+）
gl_InstanceID	int	顶点着色器的输入，实例化渲染的实例索引（仅限 OpenGL ES 3.0+）
片元着色器输入/输出
gl_FragCoord	vec4	片元着色器的输入，表示窗口空间的位置（x,y,z 为坐标，w 为 1/gl_FragCoord.w）
gl_FrontFacing	bool	片元着色器的输入，表示当前片元是否属于正面图元
gl_PointCoord	vec2	片元着色器的输入，表示点精灵内的纹理坐标（范围[0,1]）
gl_FragDepth	float	片元着色器的输出（可选），覆盖片元的深度值（默认使用 gl_FragCoord.z）
gl_FragColor	vec4	片元着色器的输出（旧版），片元的颜色值（在 GLSL ES 3.0+中被废弃，需自定义输出变量）
通用/其他
gl_ClipDistance	float[]	用户定义的裁剪距离数组（需显式启用，部分环境支持）
gl_in[] (几何着色器)	struct	几何着色器的输入，包含前一阶段的输出变量（如 gl_Position）

内置常量表

内置常量	数据类型	说明
gl_MaxVertexAttribs	int	支持的顶点属性最大数量（通常至少 16）
gl_MaxVertexUniformVectors	int	顶点着色器可用的 vec4 类型 uniform 变量最大数量
gl_MaxFragmentUniformVectors	int	片元着色器可用的 vec4 类型 uniform 变量最大数量
gl_MaxVertexOutputVectors	int	顶点着色器可输出的 vec4 变量最大数量（GLSL ES 3.0+）
gl_MaxTextureImageUnits	int	片元着色器可同时使用的纹理单元最大数量（通常至少 16）
gl_MaxCombinedTextureImageUnits	int	所有着色阶段共用的纹理单元最大数量
gl_MaxDrawBuffers	int	支持的多渲染目标（MRT）数量（通常至少 4）

版本

三者关系与区别

类别	应用场景	依赖关系	核心差异
OpenGL ES	移动/嵌入式原生应用	独立 API，直接调用 GPU	功能层级分明，版本迭代扩展功能
WebGL	浏览器环境	基于 OpenGL ES（JS 绑定）	需浏览器支持，安全限制更多
GLSL ES	着色器编程	必须与 OpenGL ES/WebGL 版本匹配	语法和功能随 API 版本升级

GLSL ES注册表 ：包含核心 API 和着色语言的规范
