利用Netnaim实现可视化仿真

1.简介：
Netnaim是一个独立的，基于QT4的离线动画演示工具，在NS-3的仿真过程中，生成XML格式的trace,仿真结束后的NetAnim读取该文件显示网络拓扑和节点间数据分组流等动画过程。

2.安装依赖包

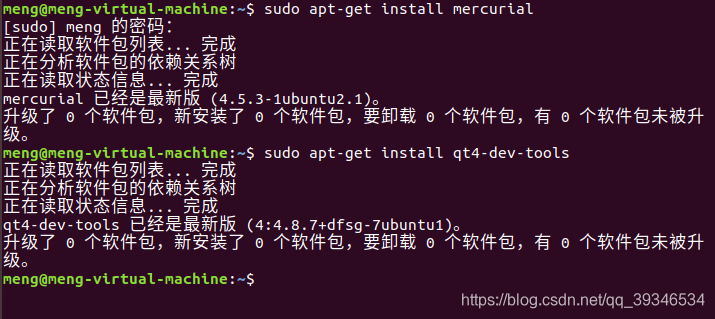

sudo apt-get install mercurial
sudo apt-get install qt4-dev-tools

3.下载并安装NetAnim

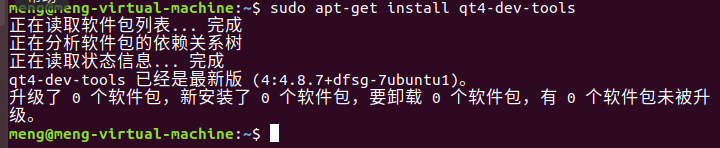

sudo apt-get install qt4-dev-tools

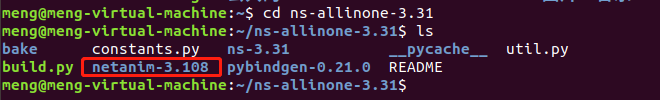

下载完成以后，在ns-allinone-3.31目录下可以看到netanim-3.108文件夹

4.编译Netnaim

cd netanim-3.108
qmake NetAnim.pro

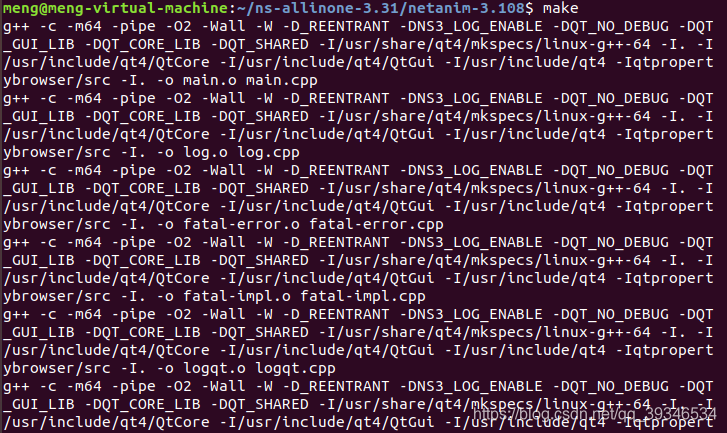

make

5.实例演示

实例来自于ns-3/src/netanim/examples目录下的文件，首先目录中包括wscript文件。

cd ns-allinone-3.31

cd ns-3.31

cd src

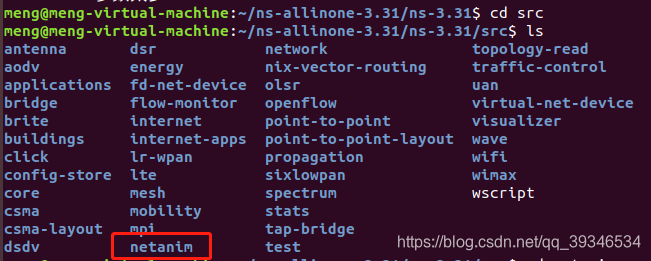

cd netanim

cd examples

wscript文件的功能是使目录下的脚本文件包含netanim模块。

5.1运行程序

仿真的例子在src/netanim/examples/wireless-animation.cc
要将wireless-animation.cc放在scratch目录中

cp src/netanim/examples/wireless-animation.cc  scratch/wireless-animation.cc

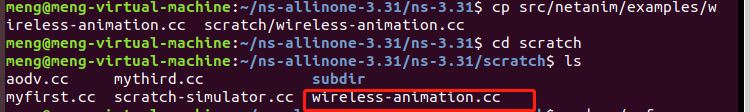

进入scratch目录可以看到该文件

cd scratch

编译程序

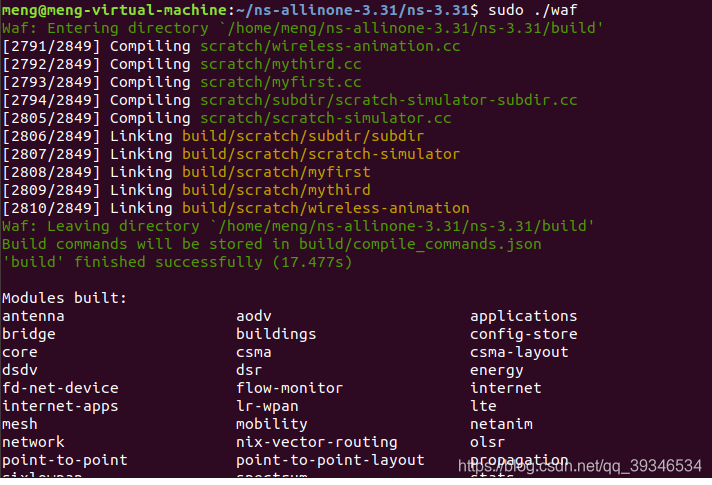

sudo ./waf

运行

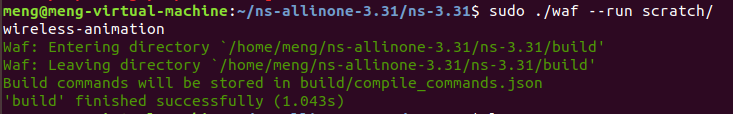

sudo ./waf --run scratch/wireless-animation

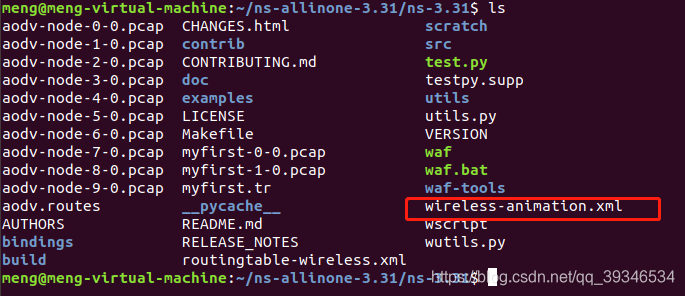

运行成功以后，会在NS-3的主目录下面出现wireless-animation.xml文件

5.2 运行NetAnim,读取XML数据

进入NetAnim目录，执行以下命令

cd ns-allinone-3.31
cd netanim-3.108

在netanim-3.108目录下运行

./NetAnim

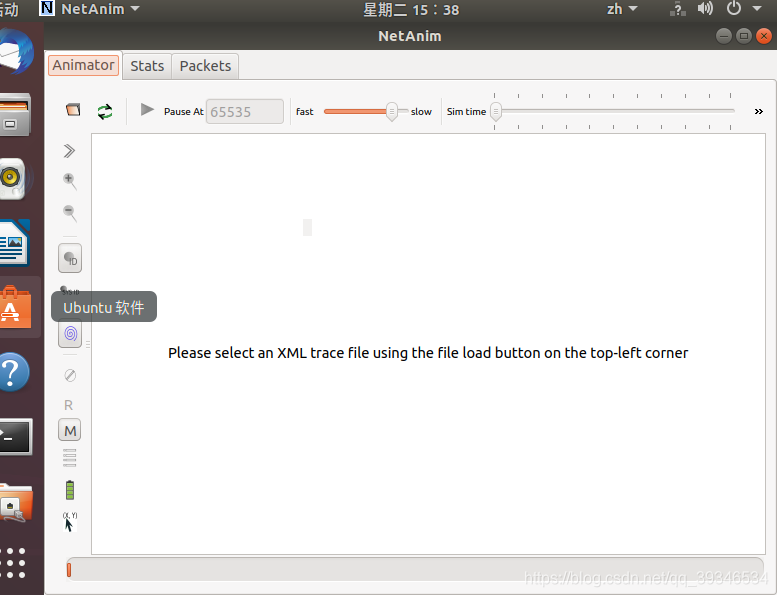

可以看到以下界面

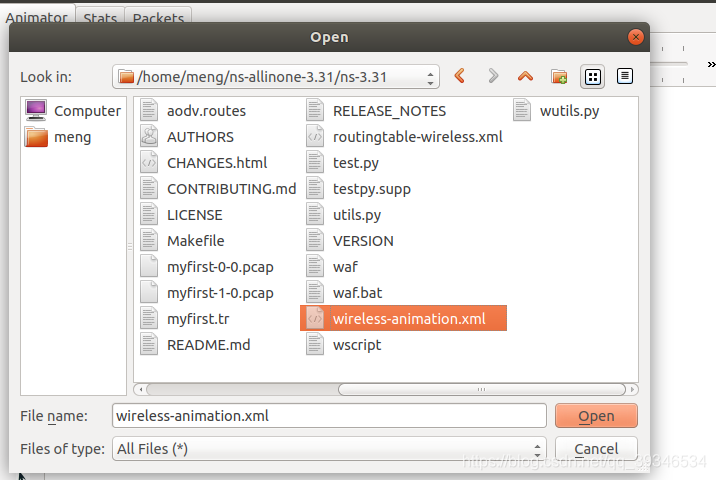

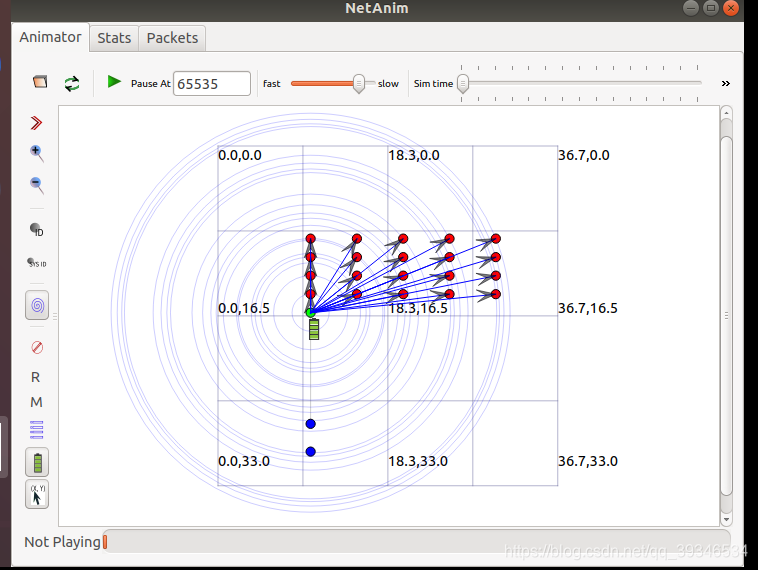

单击打开文件按钮，打开wireless-animation.xml文件

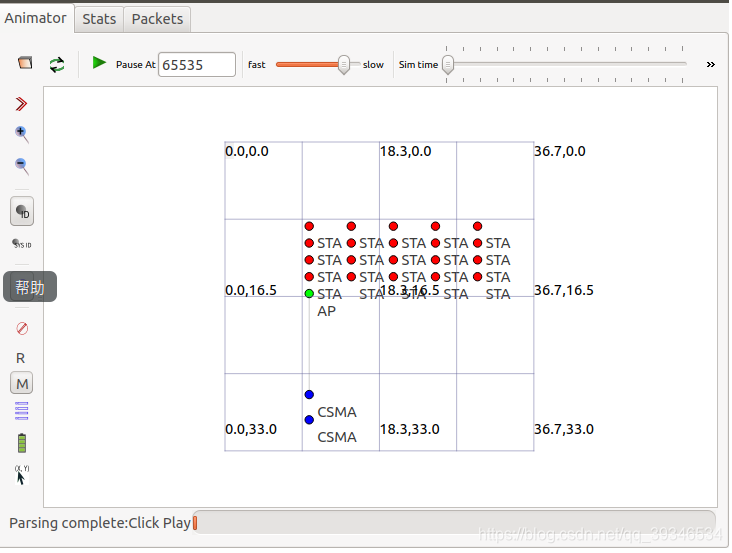

打开以后就是以下界面
