电源模块输出电压测试的核心诉求

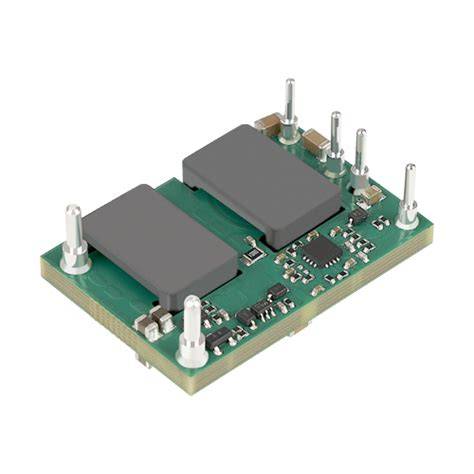

电源模块的输出电压是评估其性能和可靠性的核心指标之一。无论是DC-DC电源模块、开关电源还是电源适配器，输出电压测试都是出厂检验和质量管控中的必测项目。测试内容通常包括：稳态输出电压精度、负载调整率、源调整率、输出纹波等。

在测试实施层面，企业面临两种选择：传统手动测试和自动化测试。两种方式在测试精度、执行效率、数据管理、长期成本等维度存在显著差异。本文从技术角度进行系统对比，并以ATECLOUD智能测试平台为例，说明自动化测试的实施路径和关键技术要点。

手动测试方式：技术特点与局限性

测试配置与操作流程

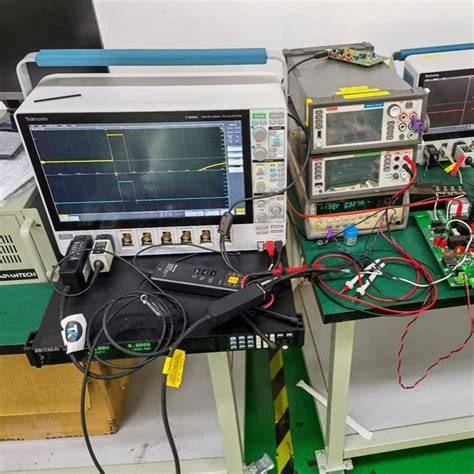

手动测试的典型硬件配置包括可编程电源、电子负载、万用表（或数据采集器），必要时还需示波器（用于瞬态响应和纹波测量）。操作人员通过手动设置仪器参数、切换测试条件、读取并记录测量数据。

标准操作流程：

1. 按测试规范连接被测模块、测试仪器和负载设备

2. 按测试条件矩阵逐一设置输入电压和负载电流

3. 等待输出稳定后手动读取电压值

4. 将数据记录至纸质表格或电子文档

5. 计算偏差，判定合格性

手动测试的关键技术局限

1. 测量精度受接线方式影响

手动测试中最常见的问题是两线制测量引入的线路压降误差。在大电流测试条件下（如满载3A），测试线缆和连接器的接触电阻会叠加到测量结果中，导致读数偏低。正确的做法是采用四线制（开尔文）接法，将电流回路和电压测量回路分离。但在实际操作中，四线制接线增加了操作复杂度，部分测试人员可能会省略这一步骤。

技术注意：线路压降的计算——假设测试线缆总电阻为50mΩ（含接触电阻），负载电流3A时，线路压降为150mV。对于5V输出模块，这相当于3%的测量误差，可能直接导致误判。

2. 测试条件切换的一致性问题

手动切换负载条件时，操作人员的等待时间、读数时机难以标准化。电源模块在负载阶跃后存在调整过程，典型调整时间为几十毫秒至数秒不等。不同操作人员的等待习惯不同，会导致同一产品在不同批次、不同测试员之间出现测量偏差。

3. 数据记录的准确性风险

手动数据记录的典型错误率在2%-5%（基于行业经验值）。在批量测试场景中（如每批次100个模块，每模块20个测试点），这一错误率意味着每批次可能有40-100个数据点存在记录错误。后续的数据清洗和质量追溯成本显著增加。

4. 数据分析能力受限

手动记录的数据通常分散在多个Excel文件中，缺乏结构化存储。进行合格率统计、趋势分析、失效模式识别等工作时，需要大量人工汇总和处理，效率低且容易遗漏关键信息。

自动化测试方式

ATECLOUD平台技术架构概述

ATECLOUD是面向电子测试测量行业的零代码自动化测试平台。其技术架构分为三层：

• 硬件层：通过ATEBOX（边缘计算设备）连接和控制各类测试仪器，支持GPIB、USB、LAN、RS232等多种接口协议

• 流程层：基于图形化编程的测试流程编辑器，用户通过拖拽算子搭建测试逻辑，无需编写代码

• 数据层：测试数据结构化存储，支持多维度分析、自定义报表生成和系统对接（MES/ERP等）

输出电压自动化测试的实施路径

阶段一：硬件拓扑配置

通过ATEBOX将测试设备统一连接，并对接ATECLOUD平台，定义测试仪器及其连接关系。平台支持仪器自动识别功能，已兼容是德、泰克、R&S、Chroma、优利德、普源等国内外主流测试设备500+型号。同类型仪器可自由替换，无需修改测试流程。

阶段二：测试流程搭建

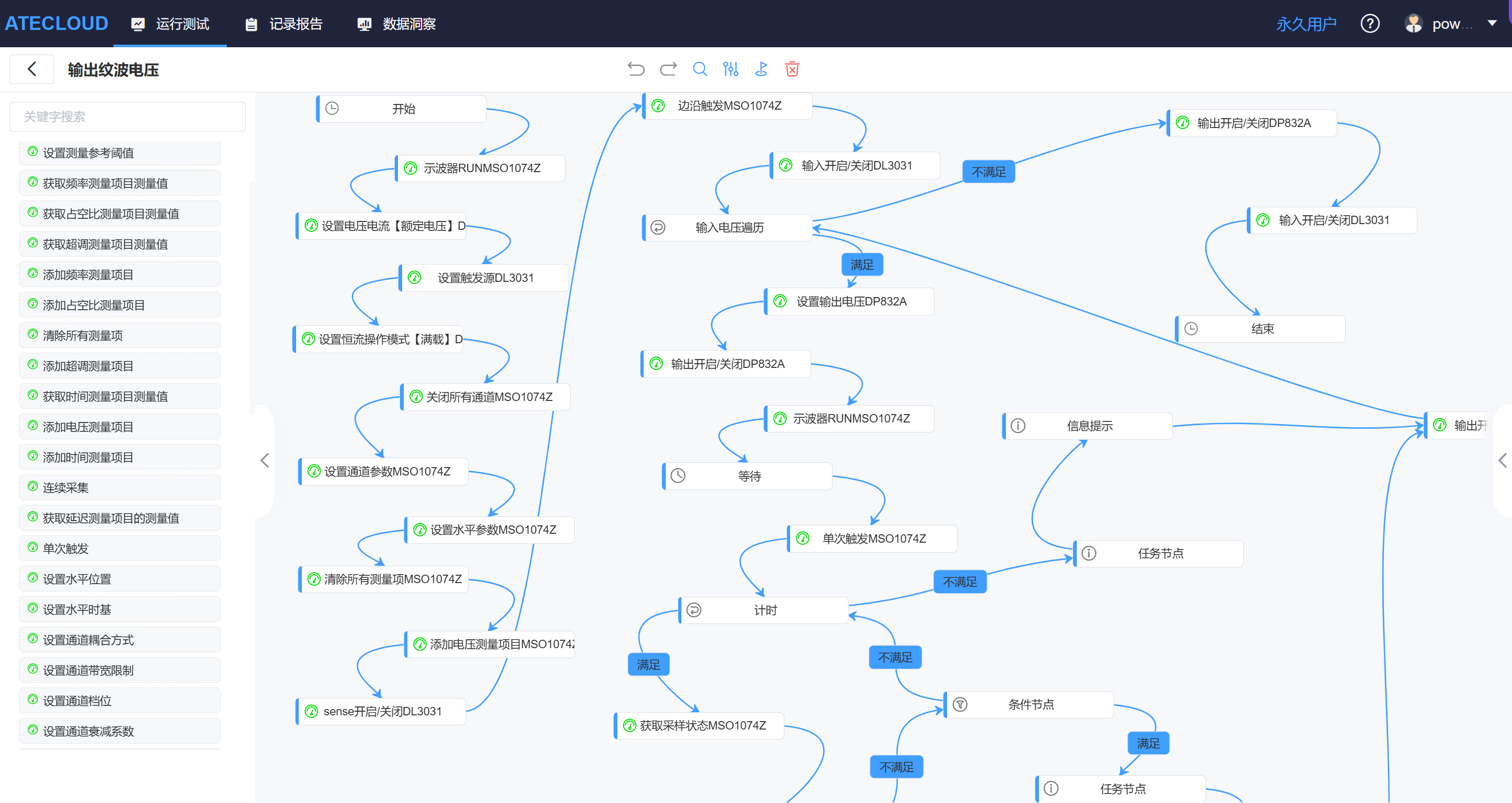

在流程编辑器中，通过以下算子组合搭建输出电压测试流程：

算子类型	功能说明	在输出电压测试中的用途
仪器控制	向仪器发送控制指令	设置输入电压、负载电流
延时等待	等待指定时间	等待输出稳定（建议2-3秒）
数据采集	从仪器读取测量值	读取万用表电压值
合格判定	比较测量值与上下限	判定输出电压是否在允许范围内
循环控制	遍历参数组合	遍历所有输入/负载条件
数据记录	存储测量结果	数据入库

技术要点：延时参数的设定需根据被测模块的动态响应特性确定。建议先用示波器测量负载阶跃后的输出调整时间，以此作为延时设定的依据。不同拓扑结构和控制方案的模块，调整时间可能差异一个数量级。

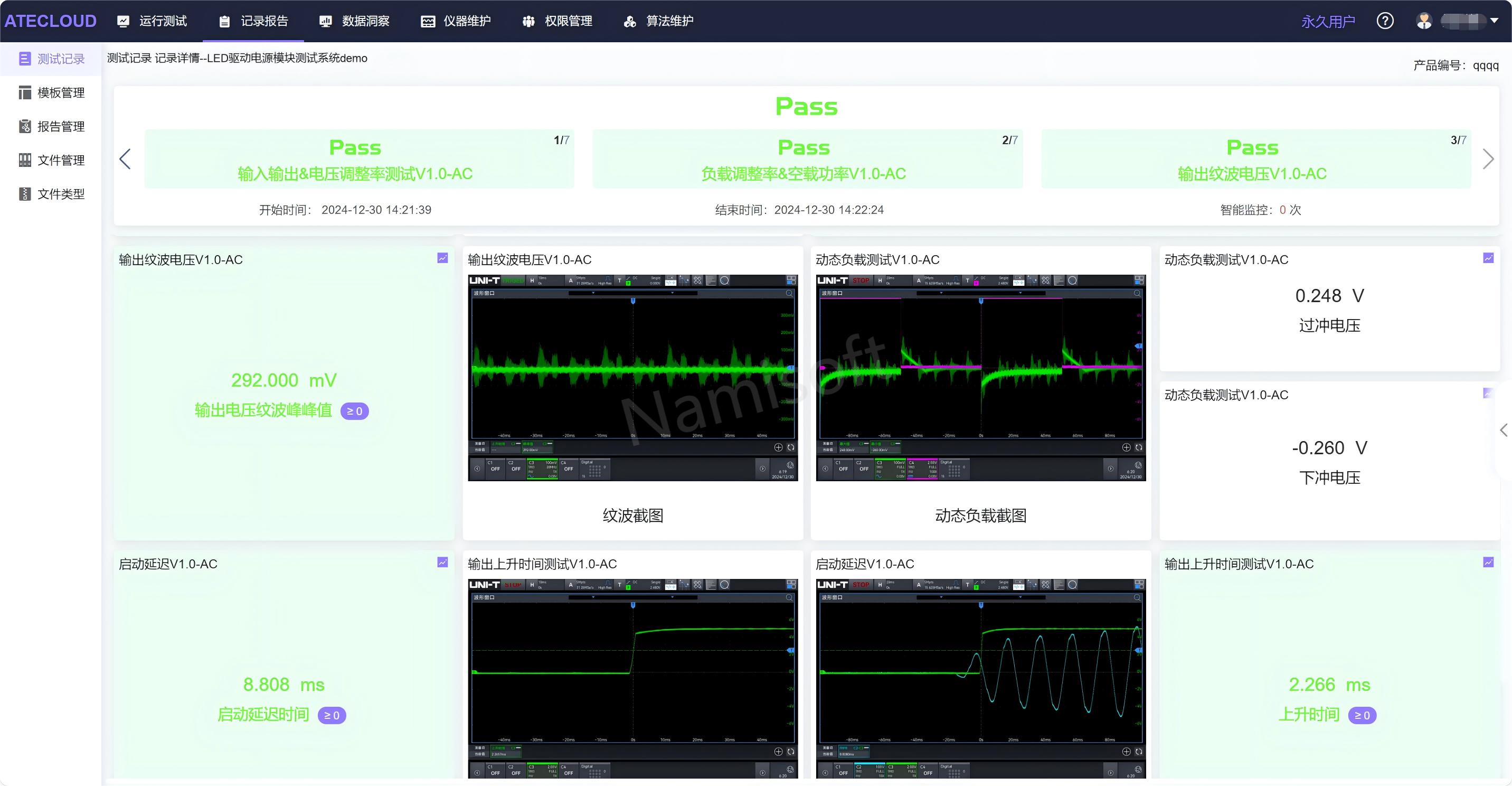

阶段三：测试执行与数据管理

测试流程搭建完成后，执行时ATECLOUD自动控制仪器按流程运行。数据实时入库，测试过程中可查看实时曲线和合格判定结果。支持多工位并行测试，根据官方项目经验，8工位并行测试可将整体效率提升约200%。

自动化测试的关键技术优势

技术维度	手动测试	ATECLOUD自动化测试
测量精度	受接线方式和人为因素影响	仪器直读+四线制配置固化，消除人为误差
测试一致性	操作员间存在偏差	流程固化，每次执行完全一致
数据完整性	人工记录，有丢失/错误风险	仪器数据直采入库，100%可追溯
测试效率	单模块40-60分钟	单模块8-15分钟，支持并行测试
数据分析	Excel手动处理	多维度结构化分析，趋势追踪
报告生成	人工整理30分钟+/份	一键生成，自定义模板
流程可维护性	经验依赖性强	流程可视化，修改无需编码

测试方式选型参考

企业在选择测试方式时，建议从以下维度综合评估：

1. 测试规模

月测试量<50个模块且测试项<10个的场景，手动测试的ROI可能更高。月测试量>200个模块或测试项>15个的场景，自动化测试的效率优势明显。

2. 数据管理需求

如果企业需要对测试数据进行追溯、统计分析或与MES/ERP系统对接，自动化测试的结构化数据管理能力是刚需。

3. 团队技术能力

有专职测试开发团队的，可考虑LabVIEW/Python等编程方案。测试工程师主导、缺乏开发资源的，ATECLOUD等零代码平台的学习曲线更平缓。

4. 产品多样性

产品型号多、测试条件差异大的场景，需要评估平台的流程复用能力和仪器兼容性。ATECLOUD支持流程模板复用和同类型仪器自由替换，适合多品种小批量场景。

ATECLOUD平台支持在线体验。如需了解详细的电源模块自动化测试方案，可访问ATECLOUD官方平台进行功能体验。
