助睿零代码ETL平台实验：订单利润分流处理实战
一、实验背景
1.1 实验目标
本次实验旨在通过助睿零代码数据集成平台（ETL平台），掌握以下技能：
- 基本操作： 新建转换、添加组件、执行任务
- 组件配置： 表输入、记录集连接、字段选择、过滤记录、Excel 输出
- 设计思路： 多表关联、数据过滤与分流处理
通过动手实践，学生能够独立完成常见的数据加工任务，为进一步学习复杂数据处理奠定基础。
1.2 实验环境
- 平台： 助睿数智（Uniplore）一站式零代码数据科学平台
- 功能覆盖：数据接入、ETL 处理、机器学习建模、可视化展示
- 本次实验地址：https://lab.guilian.cn/
- 官网地址：https://www.uniplore.com
- 数据源：MySQL 数据库
- 订单表：business_analysis.order_detail
- 产品信息表：business_analysis.product
1.3 业务场景
在企业经营分析中，常需要将多张表关联以计算利润，并根据利润正负对订单进行分类存储。
本实验模拟该场景，使用零代码拖拽方式完成订单利润分流任务。

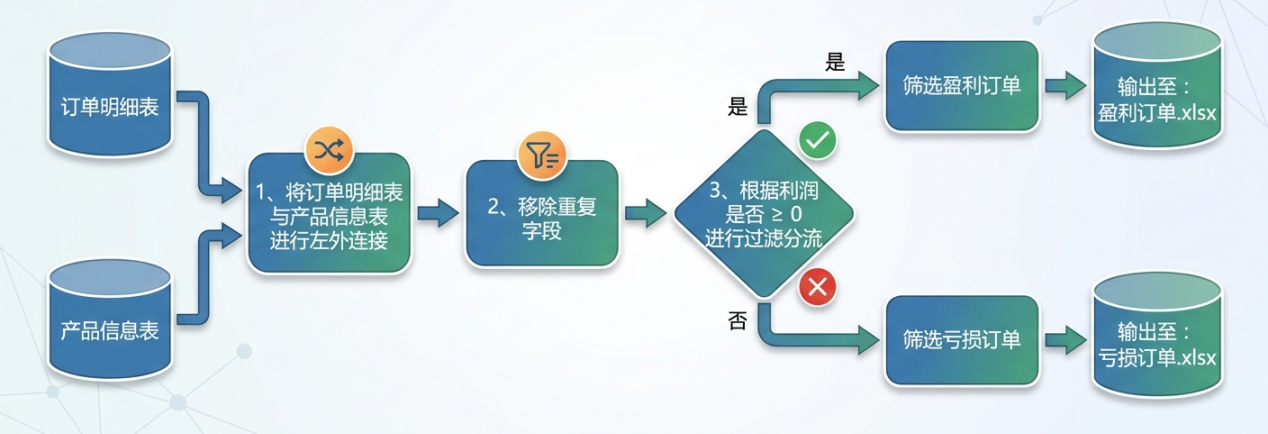

1.4 数据处理流程
- 将订单明细表与产品信息表进行左外连接
- 移除重复字段
- 根据利润是否 ≥ 0 进行过滤分流
- 分别输出盈利订单和亏损订单到两个 Excel 文件
二、实验步骤
2.1 基本概念了解
平台简介
助睿一站式大数据平台中的数据集成模块，支持通过可视化方式完成数据的抽取（Extract）、转换（Transform）、加载（Load），即 ETL 过程。
核心概念说明
| 概念 | 说明 |
|---|---|
| Pipeline（转换） | 面向数据流的处理单元，由多个 Transform（步骤）串联组成，用于完成一项数据处理逻辑 |
| Workflow（作业） | 面向任务流的执行单元，由多个 Action（任务项）组成，必须包含一个"开始"项，用于完成一件完整的业务任务 |
| Transform（步骤） | 转换中的最小执行单元，例如"Excel 输入"、"字段选择"等。每个步骤独立线程运行 |
| Action（任务项） | 作业中的基本执行单位，例如"启动转换"、"发送邮件"等 |
| Hop（节点连接） | 用于连接步骤与步骤、或任务项与任务项之间的数据传输通道，表示数据或控制流的流向 |
2.2 登录实验平台

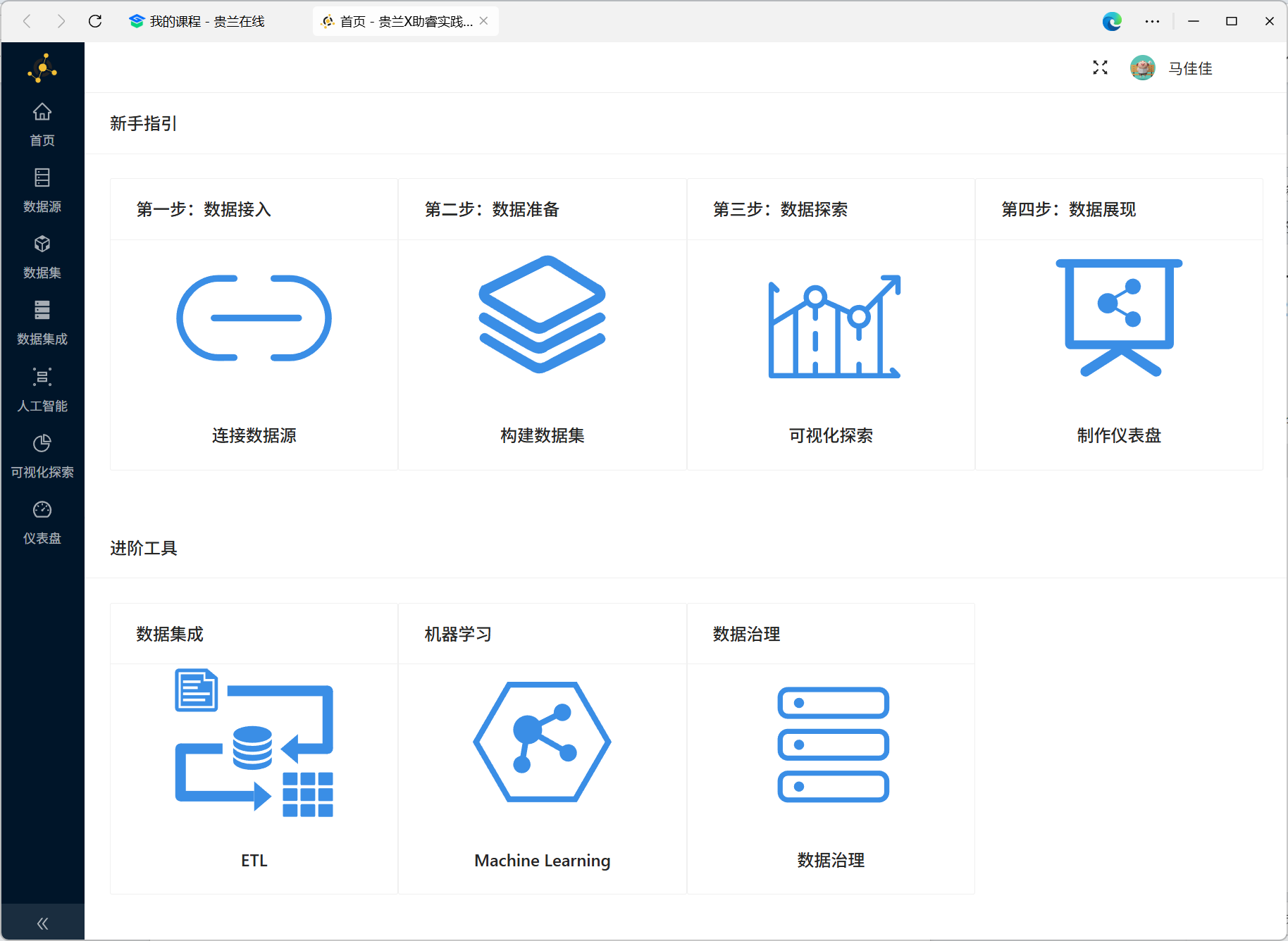

从实验环境中给的实验实验地址登录，登录成功后进入实验平台首页。
2.3 创建实验项目
平台提供默认项目，可以使用默认项目进行实验，但为了方便管理，可以创建专属项目。

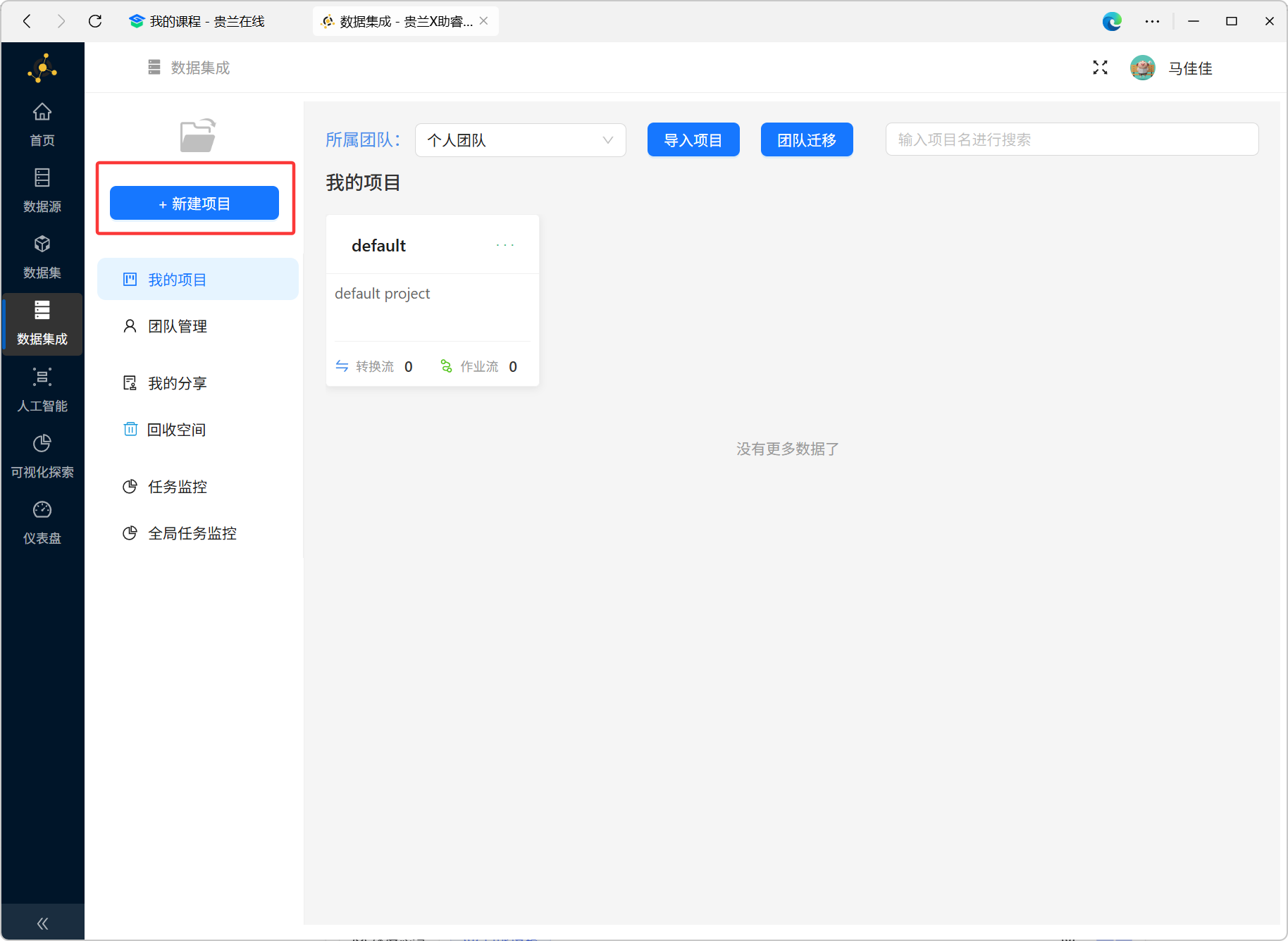

点击"新建项目"。

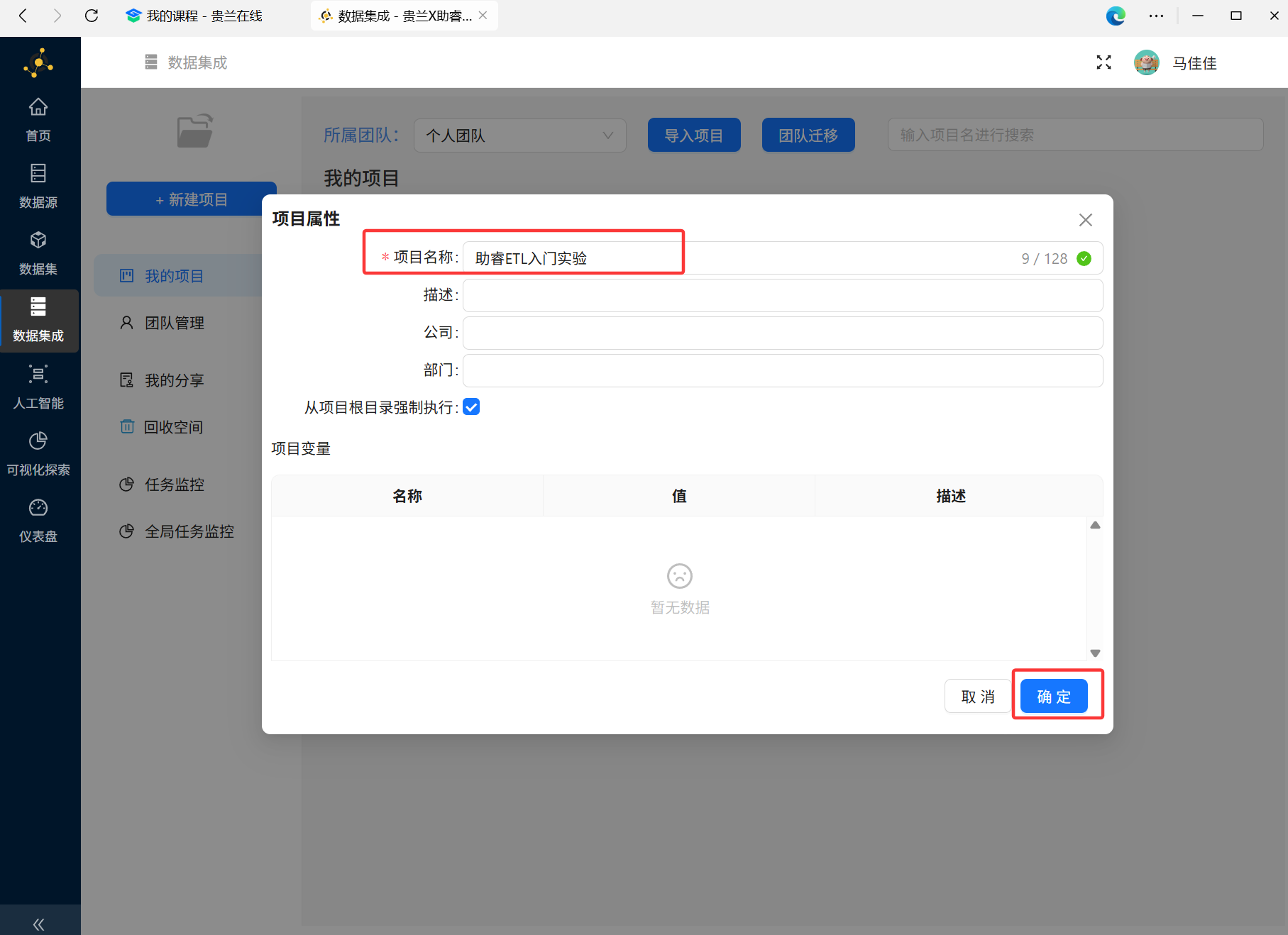

输入项目名称后点击"确定"。

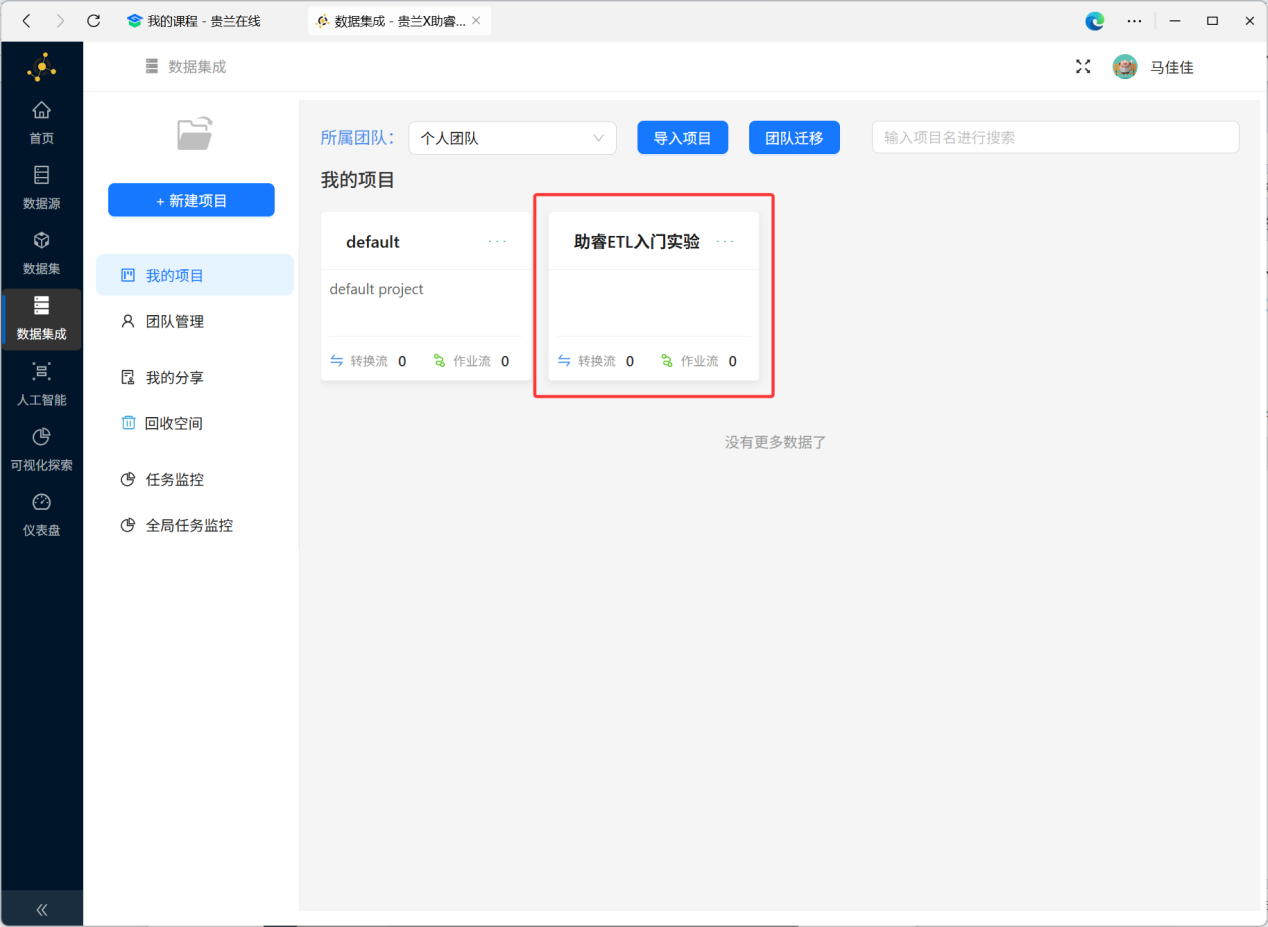

创建成功后即可在数据集成页面看到新创建的项目。
2.4 同步数据源

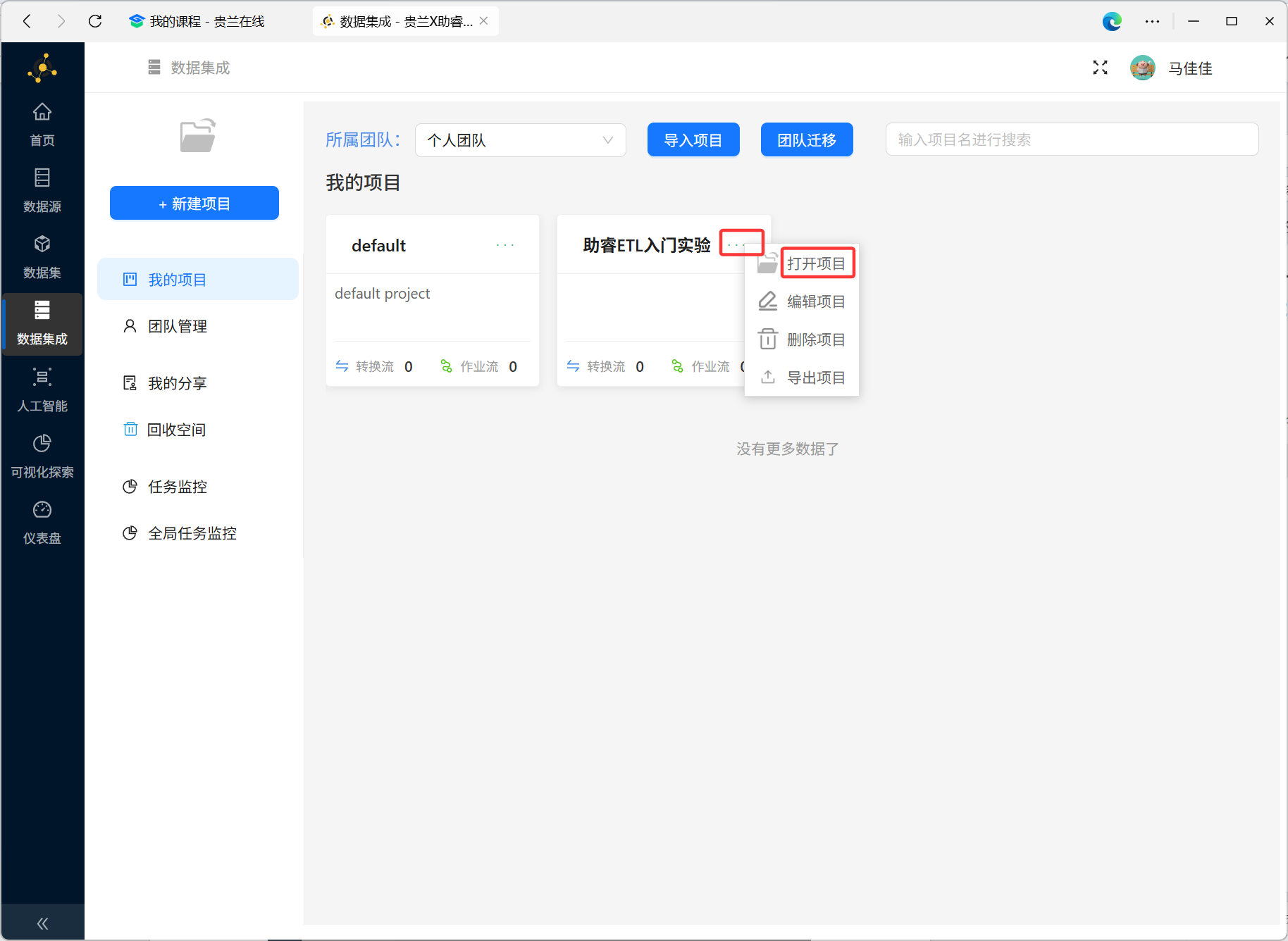

项目创建成功后点击该项目右上角"…“，点击"打开项目”。
页面功能介绍

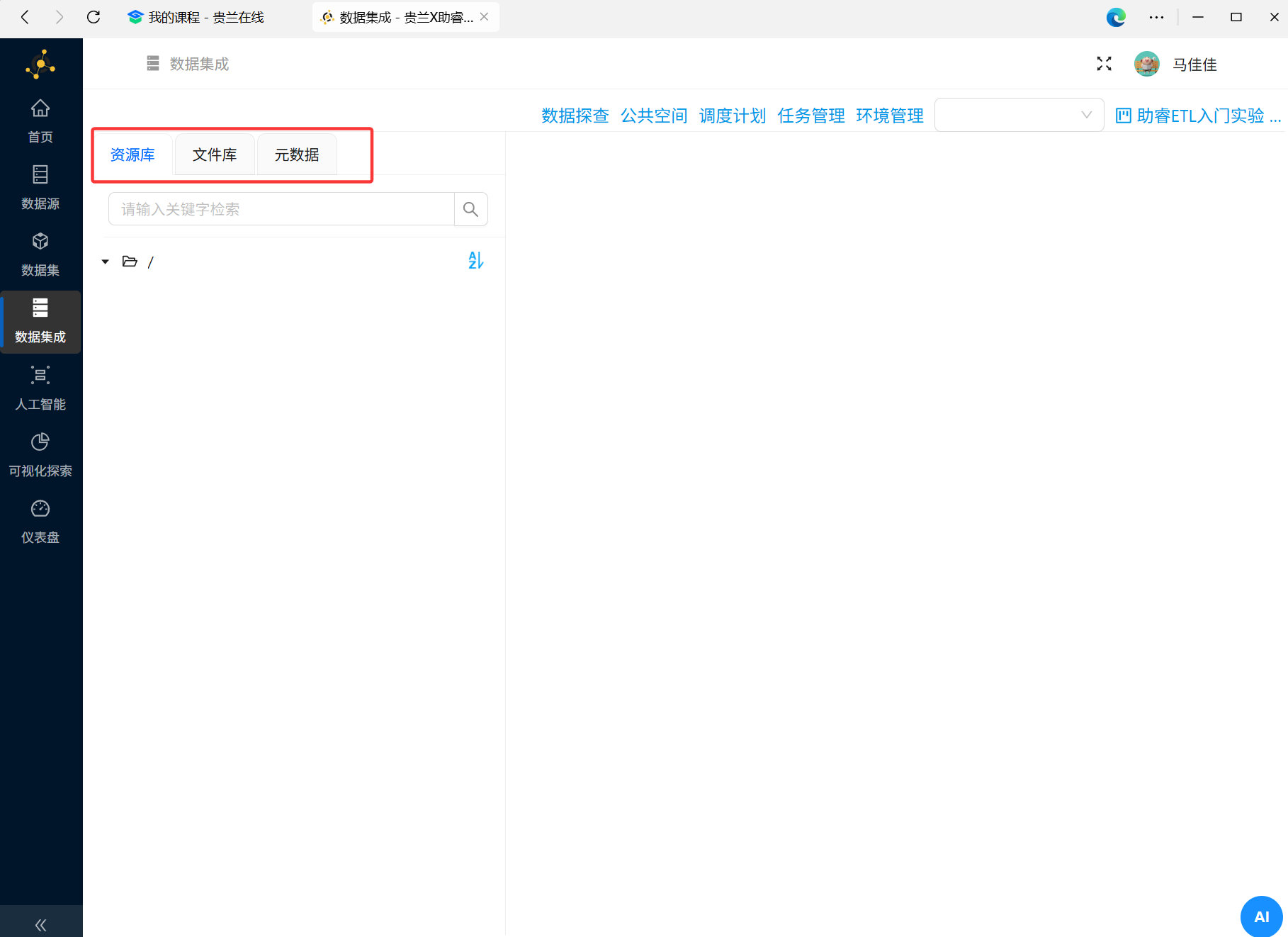

在项目页面左侧，包含三个主要菜单：资源库、文件库、元数据管理。各模块功能说明如下：
| 模块 | 功能说明 |
|---|---|
| 资源库 | 管理工作流，支持新建、删除、修改、查看工作流信息；支持工作空间的导入与导出；调度管理等操作 |
| 文件库 | 保存工作流中所需使用的文件，以及工作流运行后生成的结果文件 |
| 元数据管理 | 作为数据集成的重要基础，支持定义运行配置、数据库连接信息、Flink 集群等关键配置项 |
本次实验主要用到资源库和文件库。

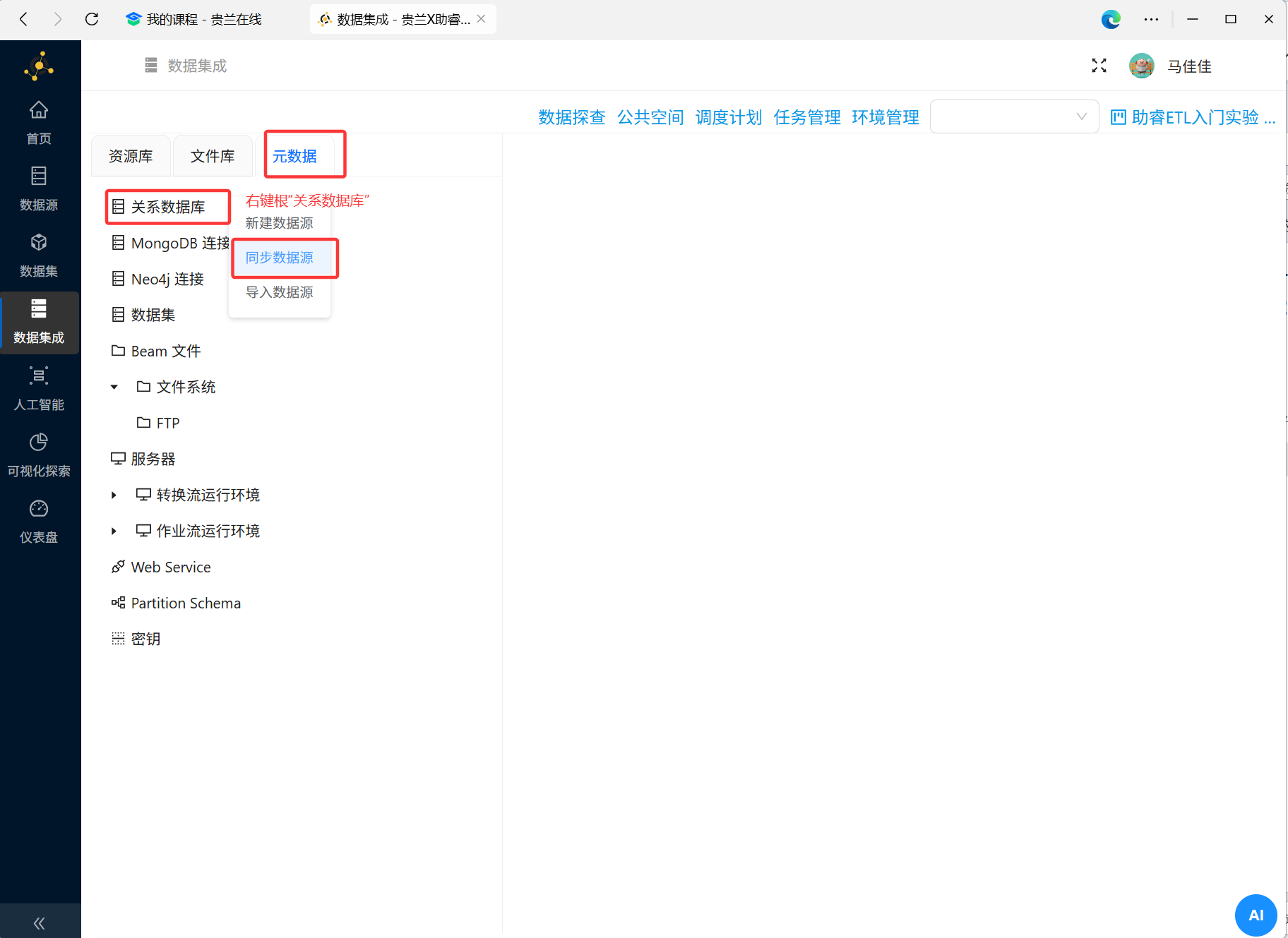

首先获取本次的实验数据集：点击"元数据"，右键根"关系数据库"，点击"同步数据源"。

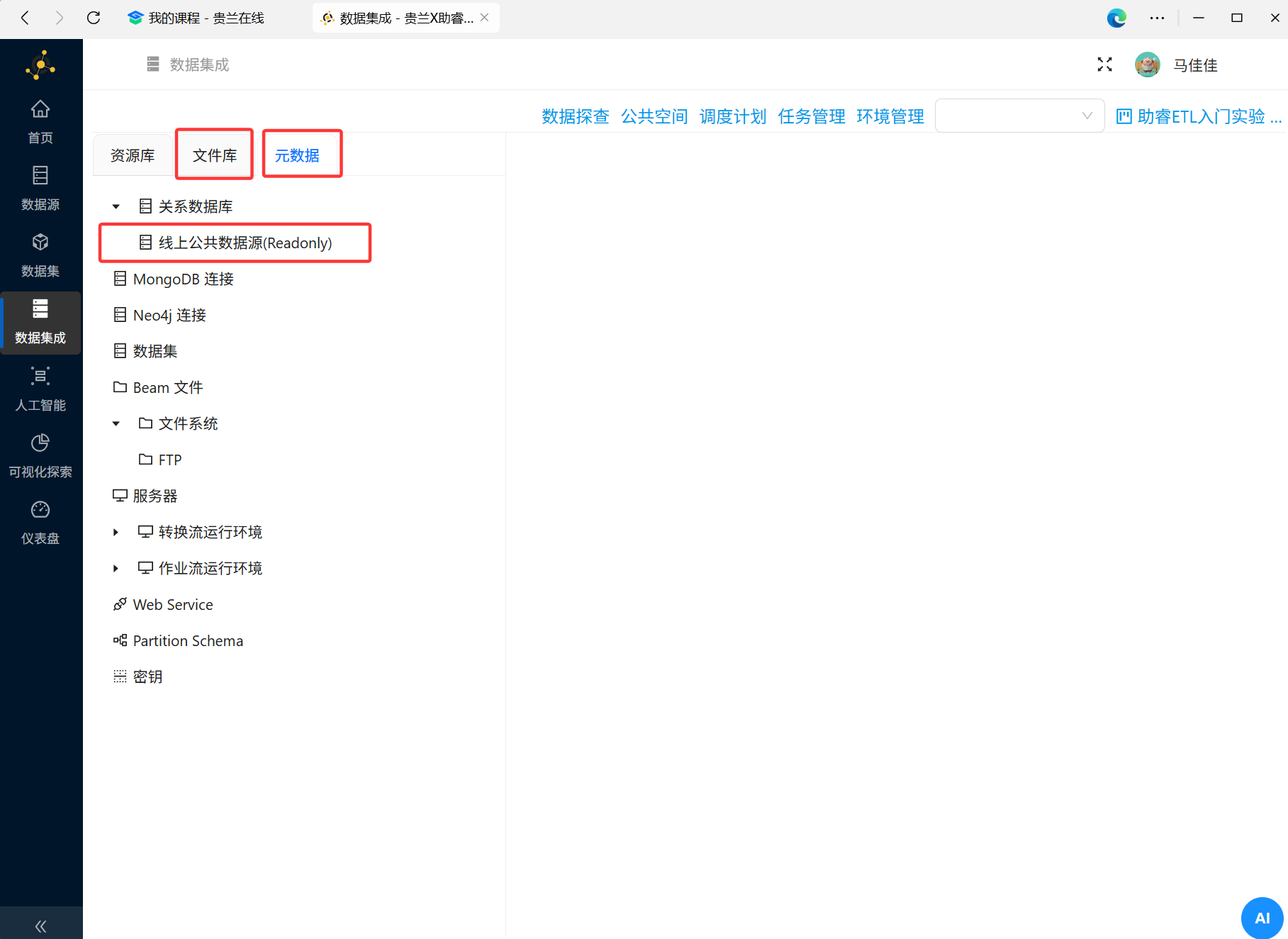

切换"文件库"菜单再切回到元数据，可以看到成功同步的数据库"线上公共数据源（Readonly）"。
2.5 新建转换流
转换流程设计
本次实验将创建一个名为"订单利润分流处理"的转换流，实现订单数据与产品信息的关联，并根据利润正负将数据分流为盈利订单和亏损订单，最终分别输出到两个 Excel 文件中。
整体处理逻辑
订单明细表 → 左外连接产品信息表 → 移除重复的 ID 字段 → 按利润是否 ≥ 0 进行分流 → 盈利订单和亏损订单分别输出到 Excel。
组件及作用说明
| 组件 | 作用 |
|---|---|
| 表输入（订单表） | 读取订单明细数据 |
| 表输入（产品表） | 读取产品信息数据 |
| 记录集连接 | 按产品 ID 关联订单表与产品表（左外连接） |
| 字段选择 | 移除关联后重复的 ID 字段，精简数据结构 |
| 过滤记录 | 根据利润字段的正负值对数据进行分流 |
| Excel 输出（盈利） | 将利润 ≥ 0 的订单输出为 Excel 文件 |
| Excel 输出（亏损） | 将利润 < 0 的订单输出为另一个 Excel 文件 |
新建转换流具体操作如下：

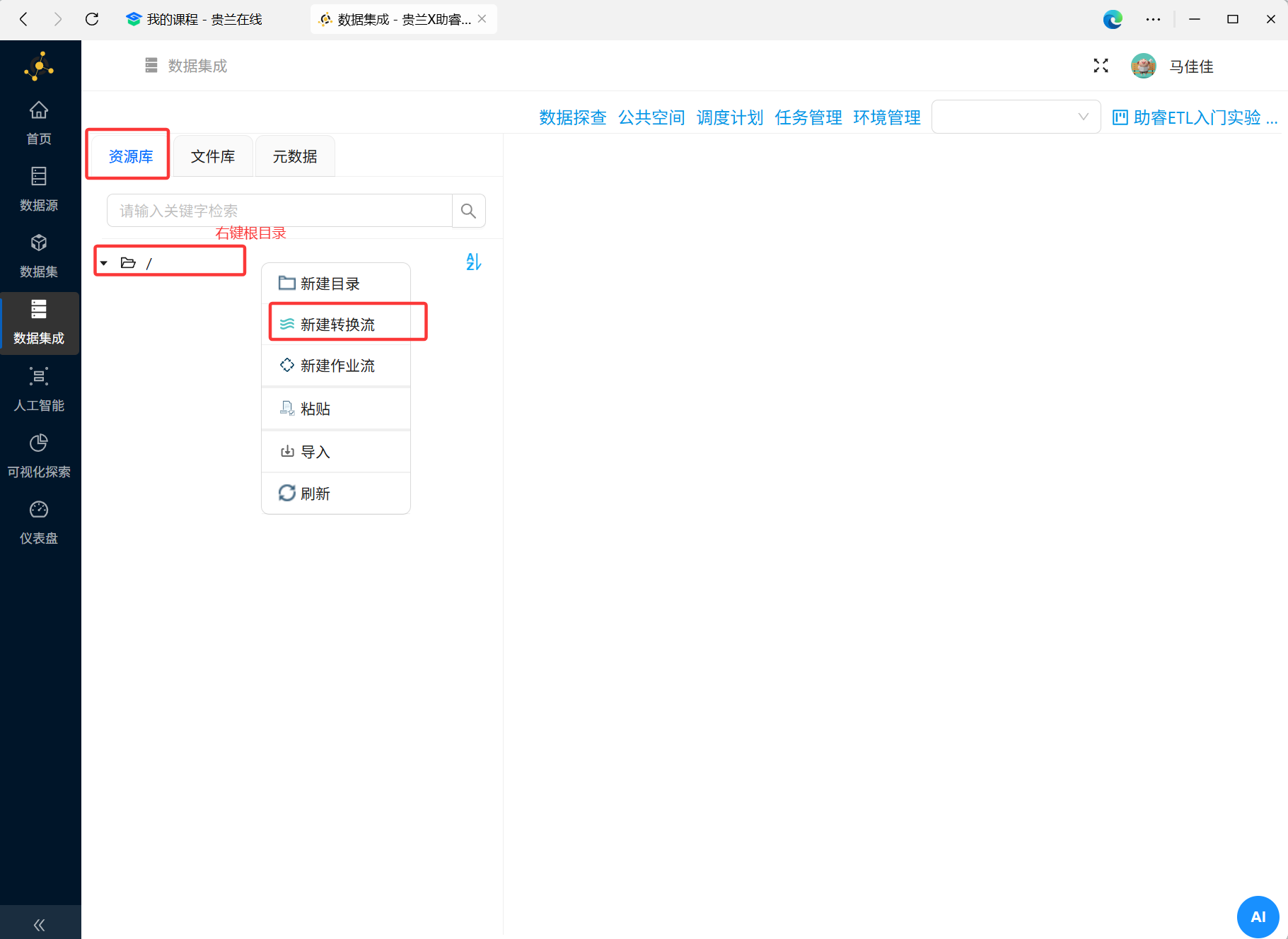

切换到资源库，同样右键根目录，点击"新建转换流"。

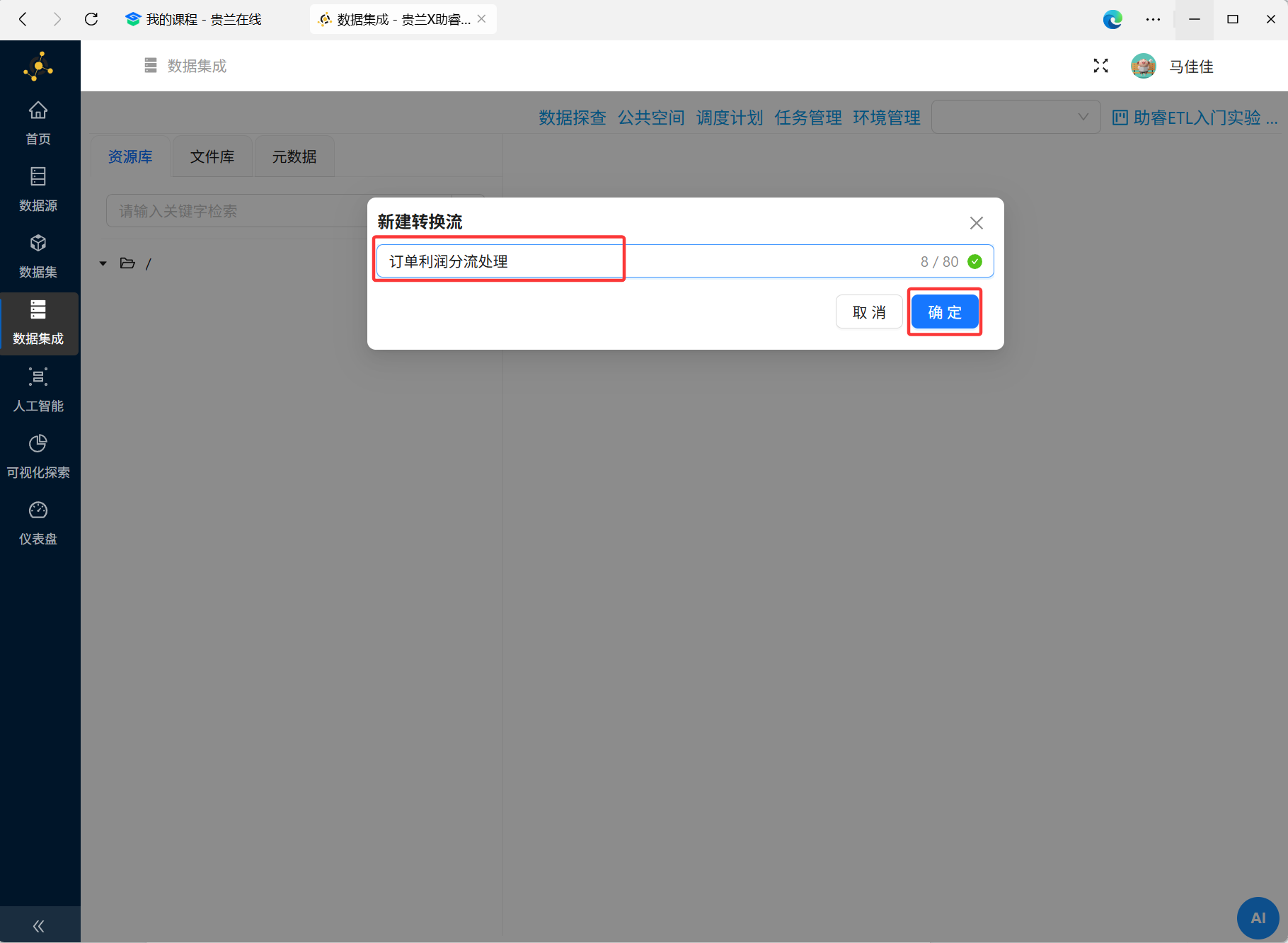

输入转换流名字"订单利润分流处理"，点击确定。
创建成功后进入转换流设计页面。转换流设计页面每次打开都是锁定状态，需要解锁后才可编辑转换流。

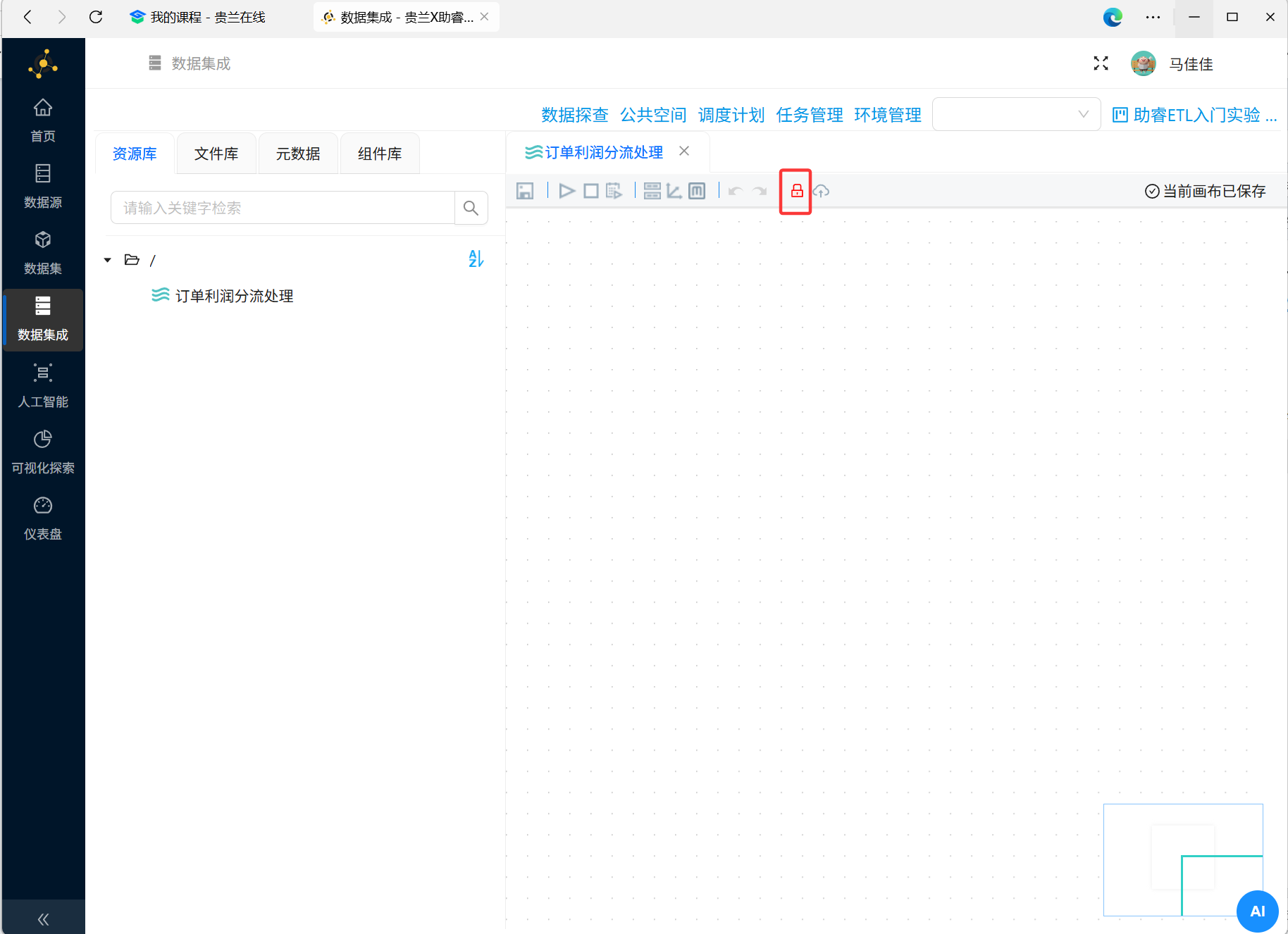

点击锁图标进行解锁。
2.6 添加组件
在建立转换任务后，可添加相应组件到转换任务中。
（1）添加表输入组件
本次实验需要将两类数据进行合并计算，所以需要添加2个表输入组件，读取2个不同表的数据。
点击"组件库"，由于组件库的组件数量较多，可以通过关键字搜索快速获取。

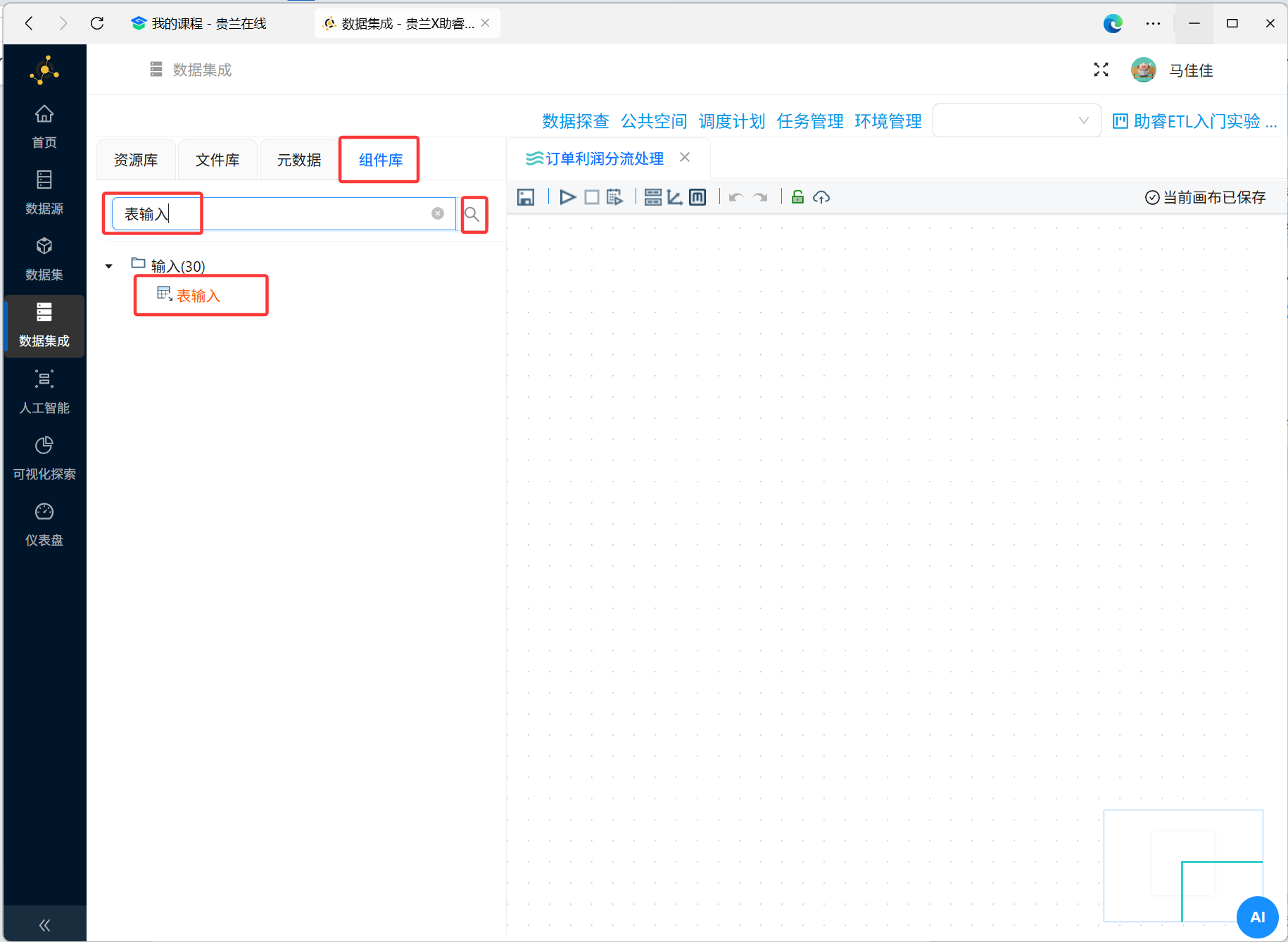

在搜索输入框中输入"表输入"，即可查询到"表输入"组件。

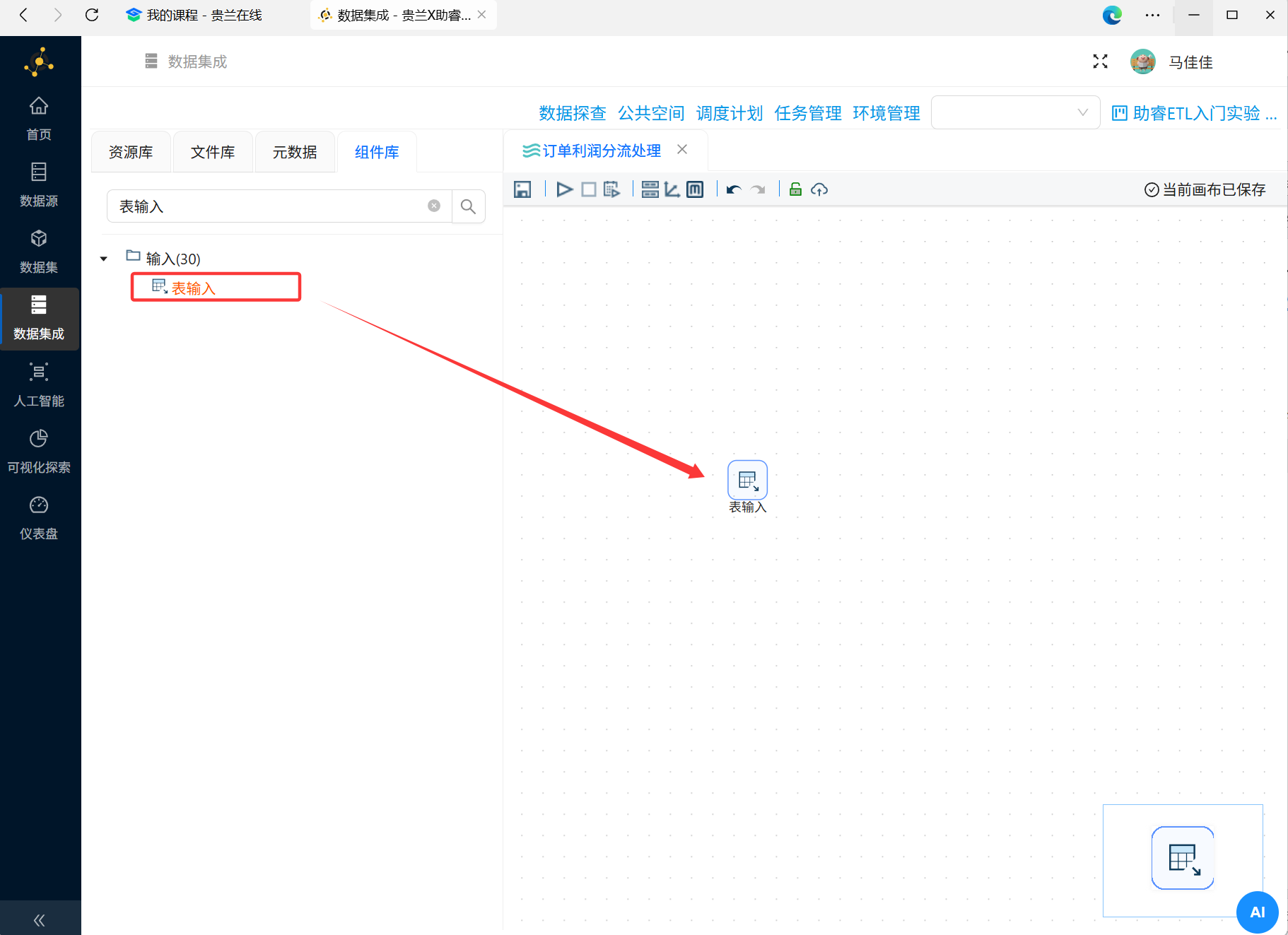

将表输入组件拖拽至画布中。

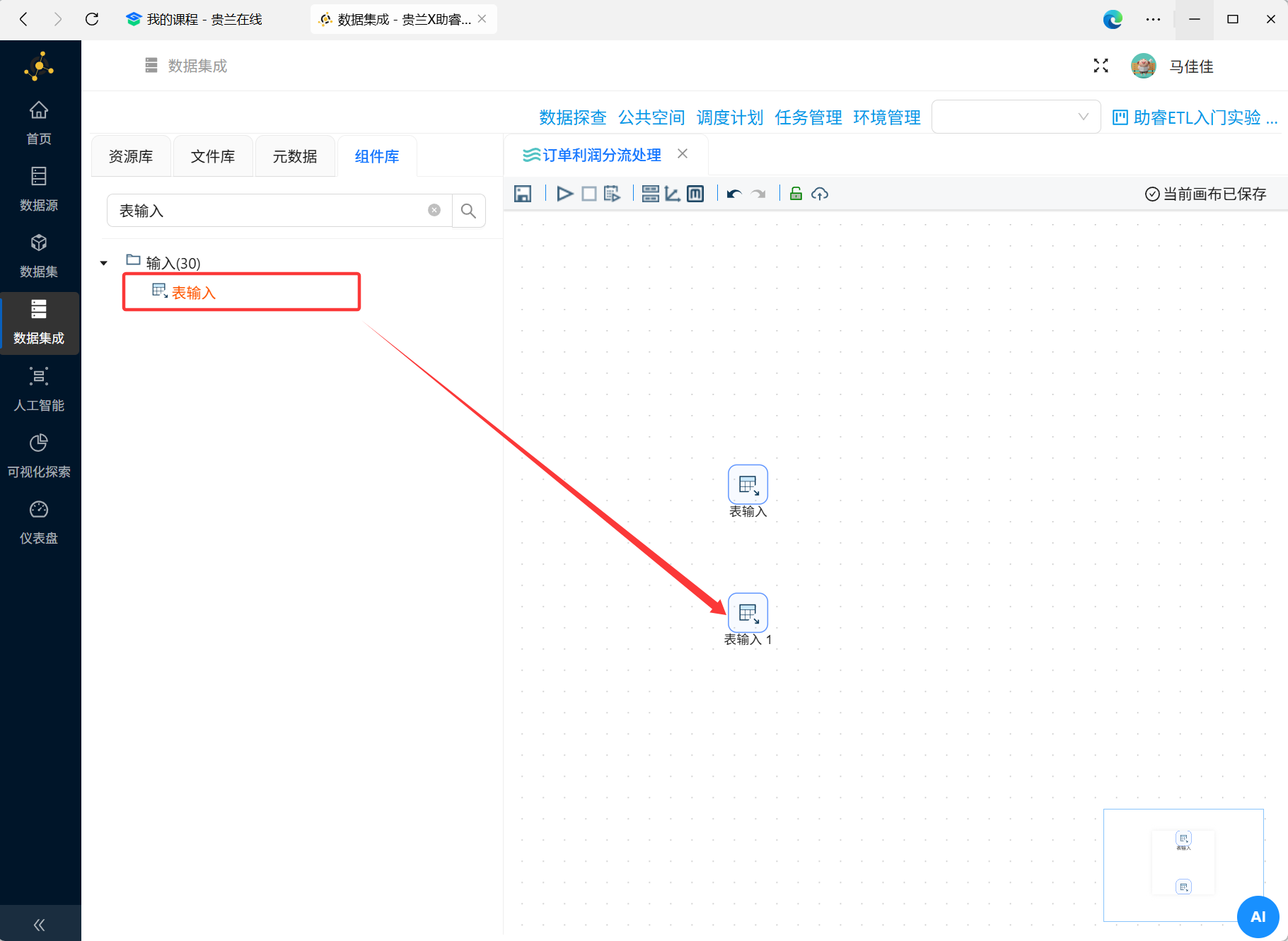

再次拖拽表输入组件至画布中，即现在画布中有两个表输入组件。

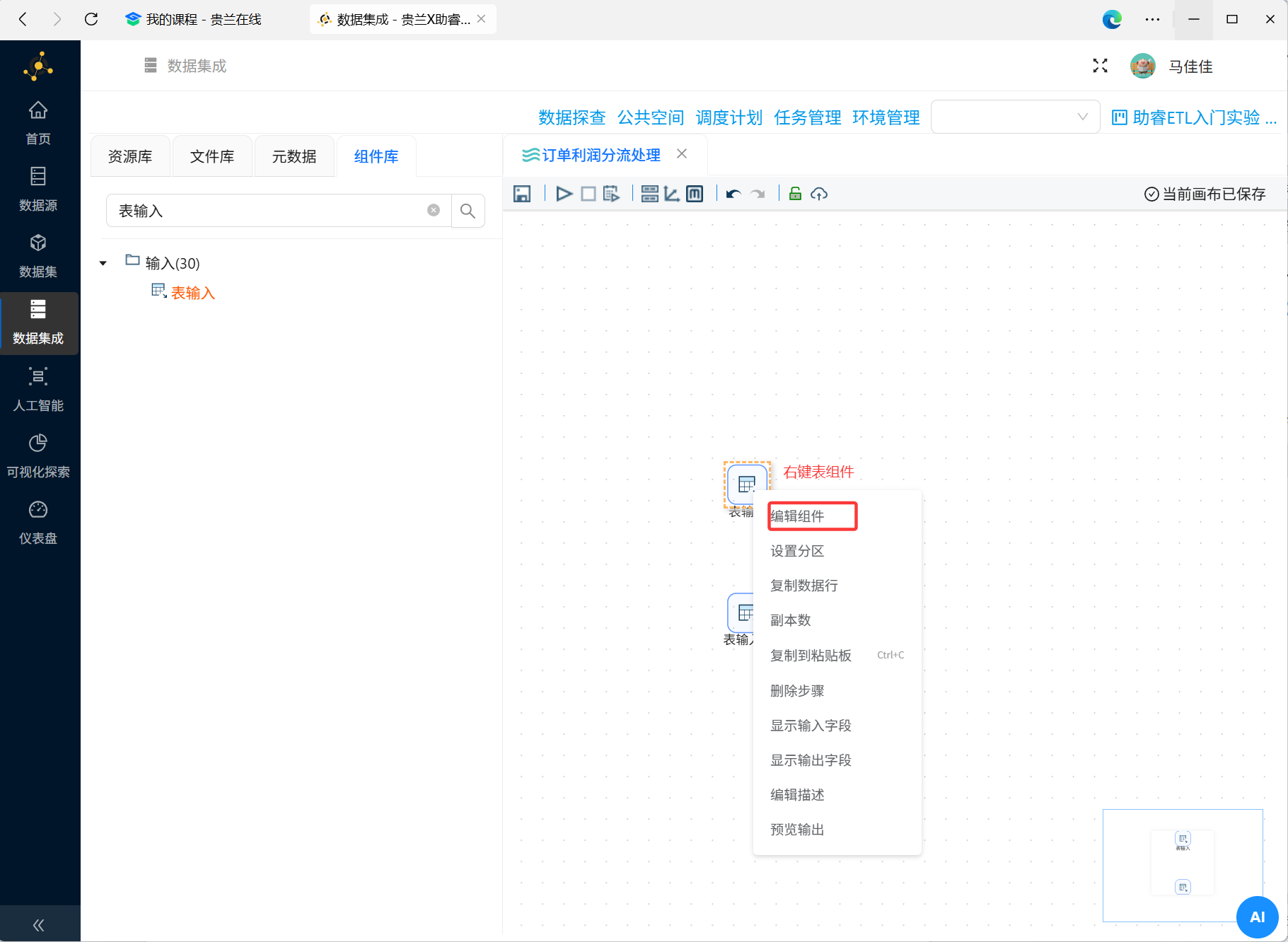

右键表输入组件，点击"编辑组件"。

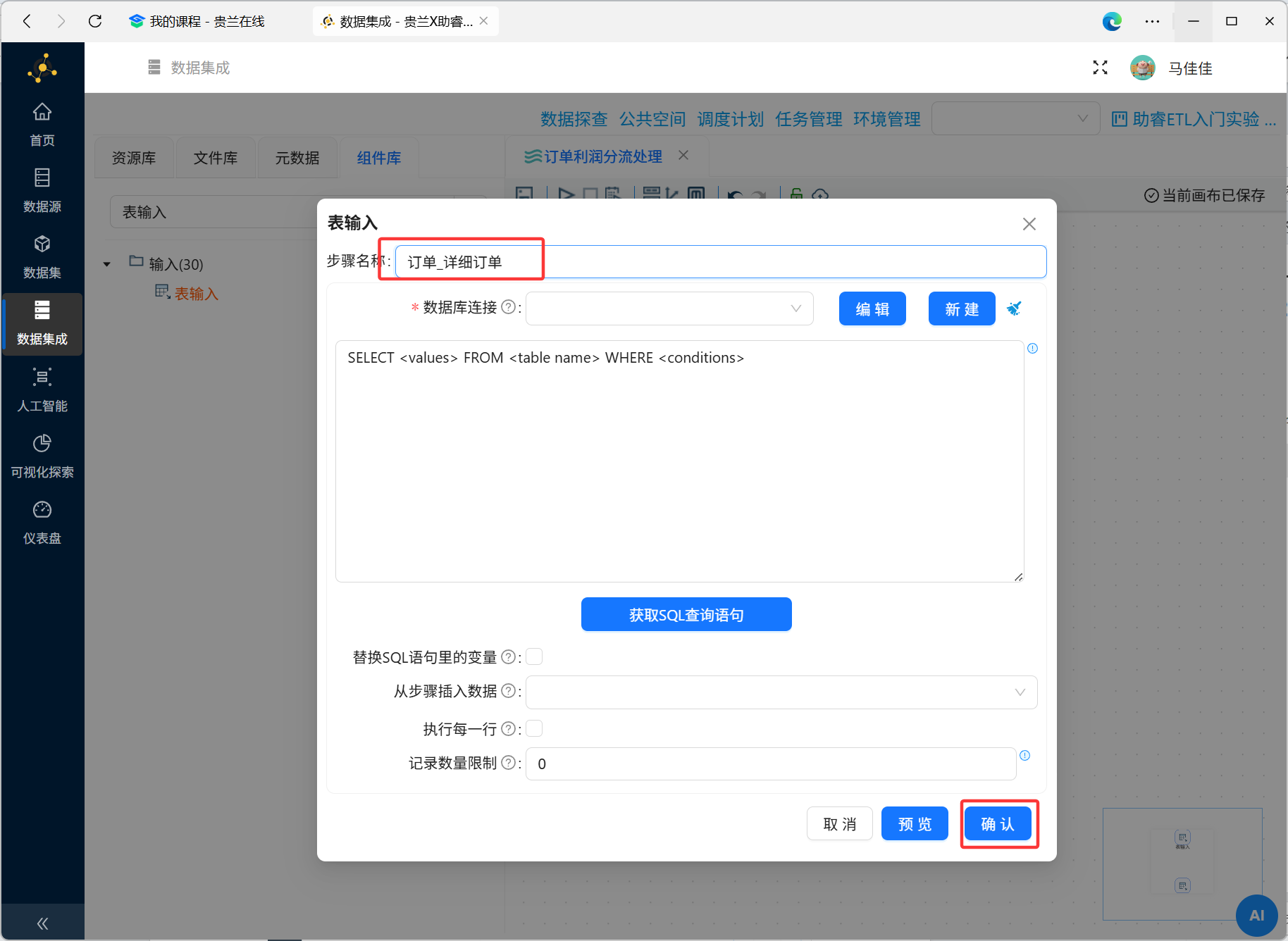

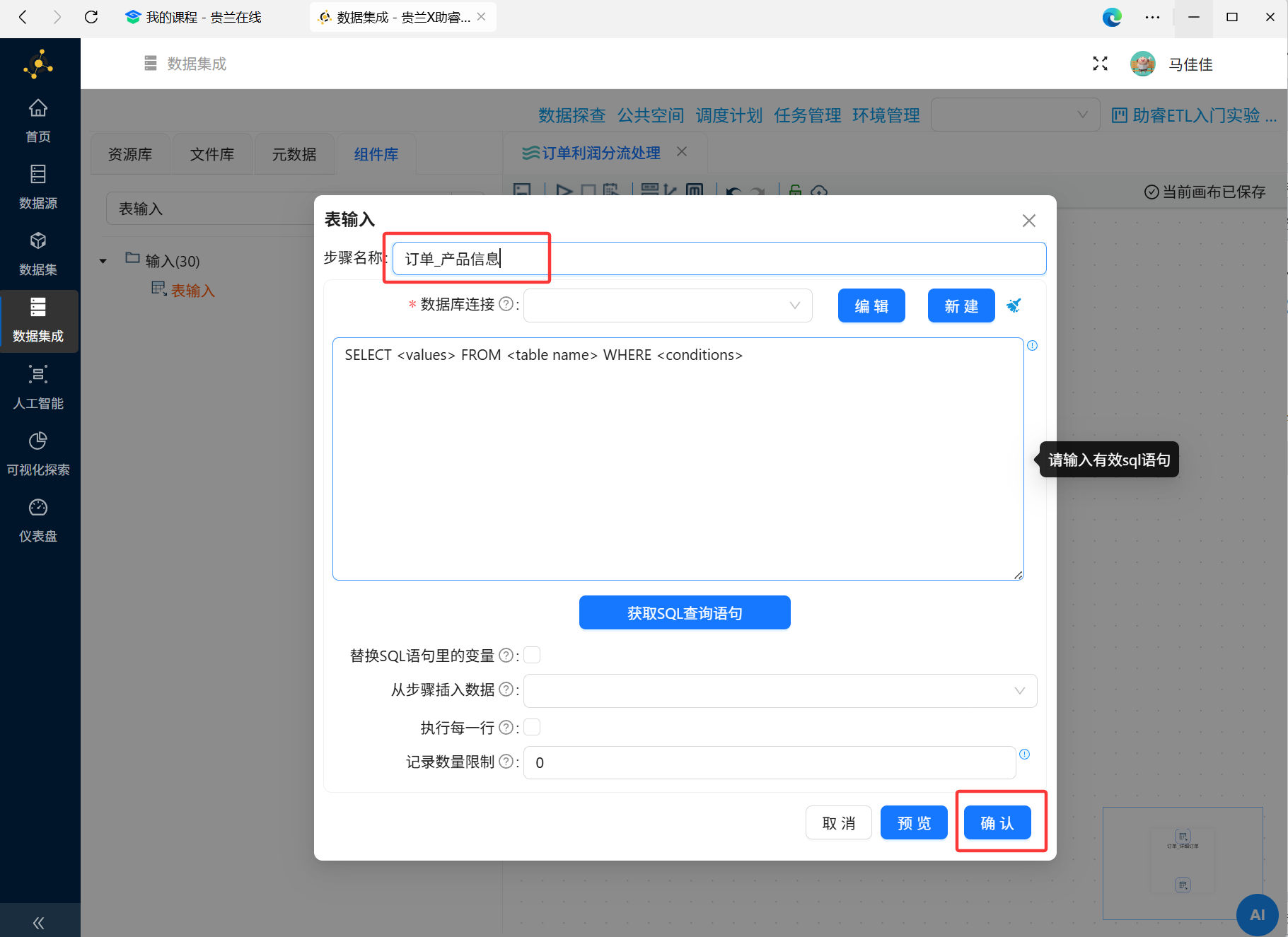

修改步骤名称为订单_详细订单，点击"确认"，此时画布中的对应表输入组件被命名为"订单_详细订单"。
同样的，另一表输入组件修改为订单_产品信息。
（2）添加记录集连接组件
使用表输入组件读取数据后，需要通过记录集连接组件将表输入组件的数据进行关联。

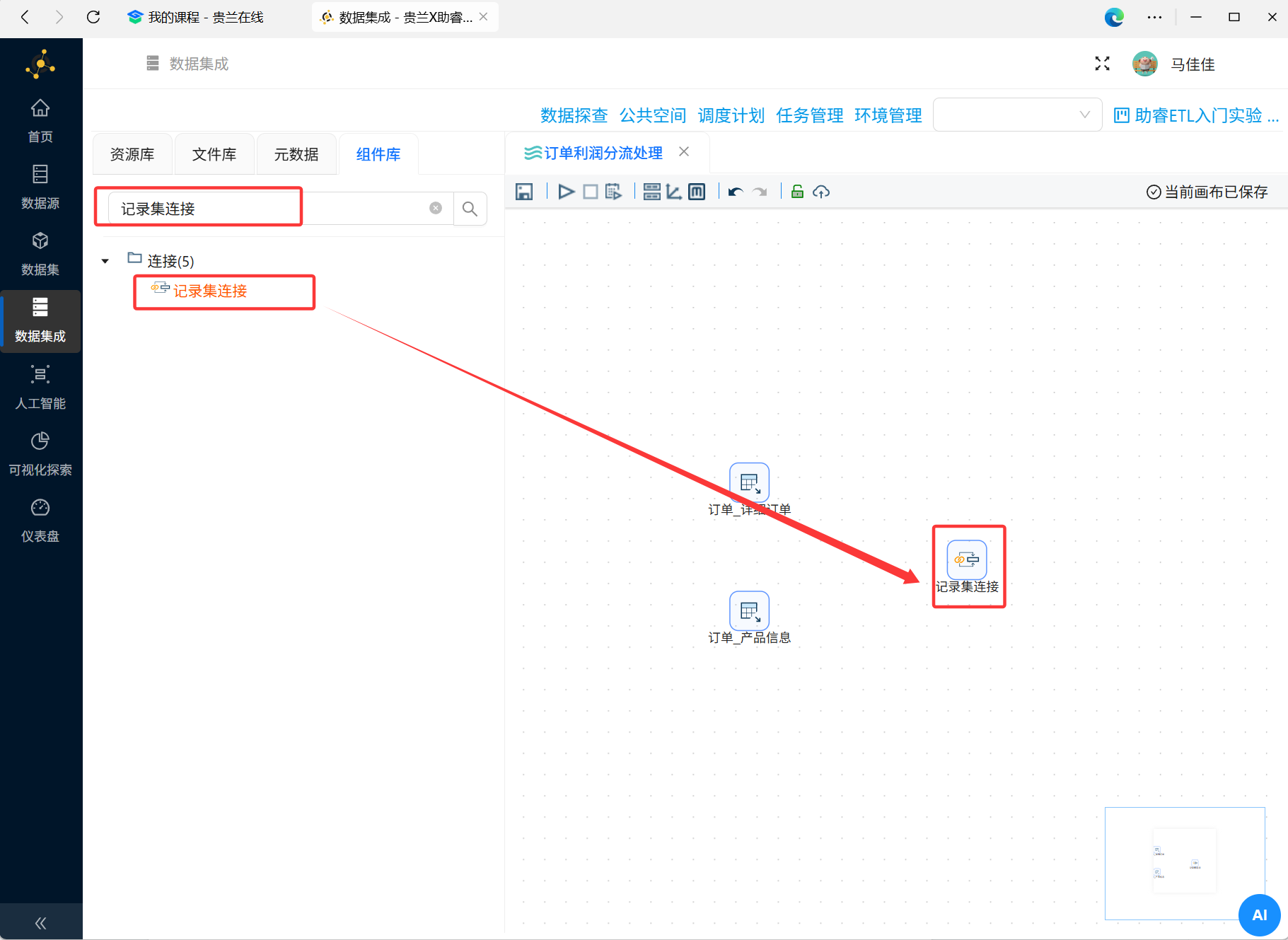

在搜索输入框中输入"记录集连接"，将记录集连接组件拖拽至画布中。

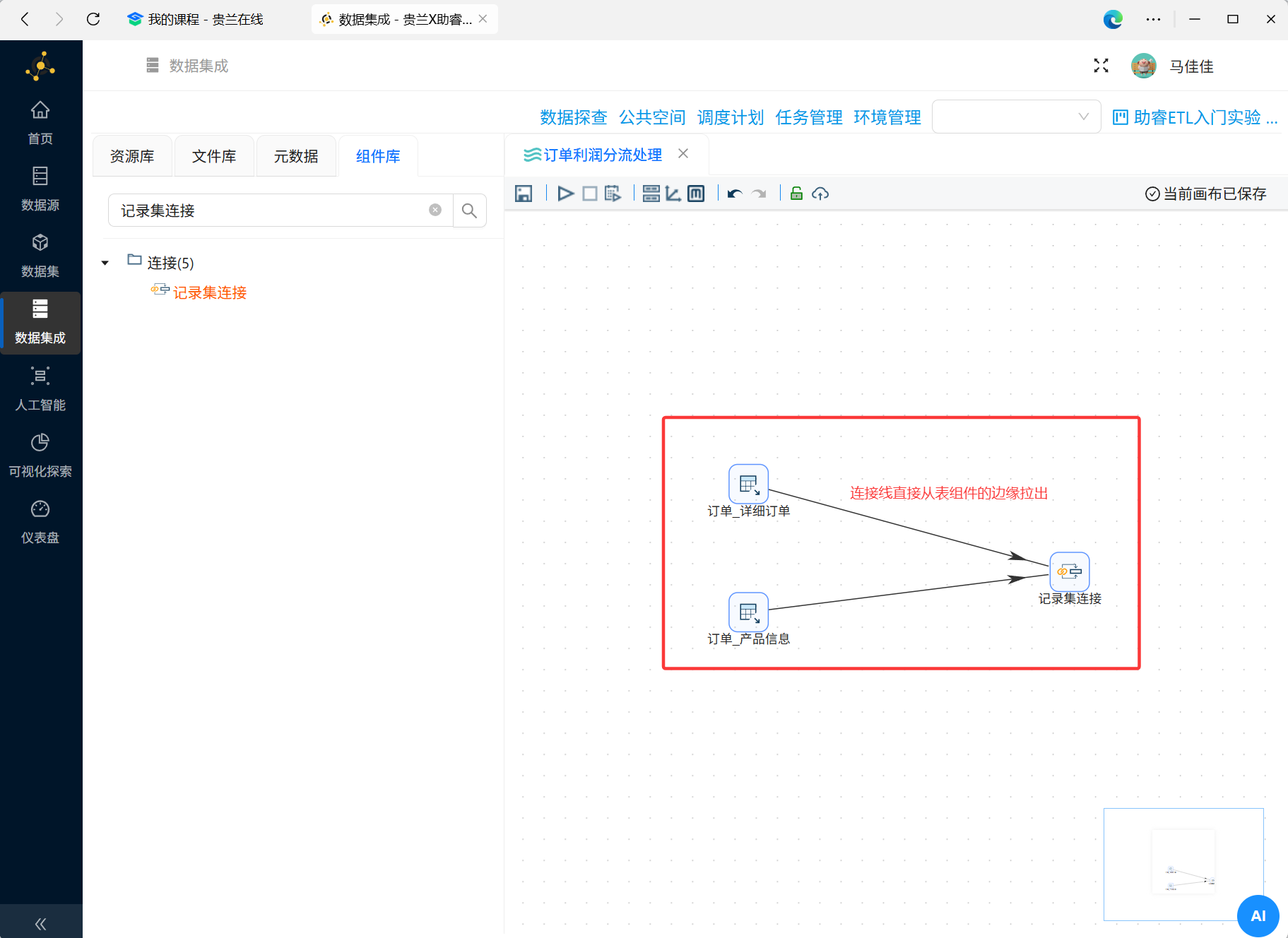

创建两个表输入组件到记录集连接组件的连接线。
（3）添加字段选择组件
两个表数据进行连接后，会出现重复的字段"产品ID"。我们可以通过"字段选择"组件移除这个多余字段。

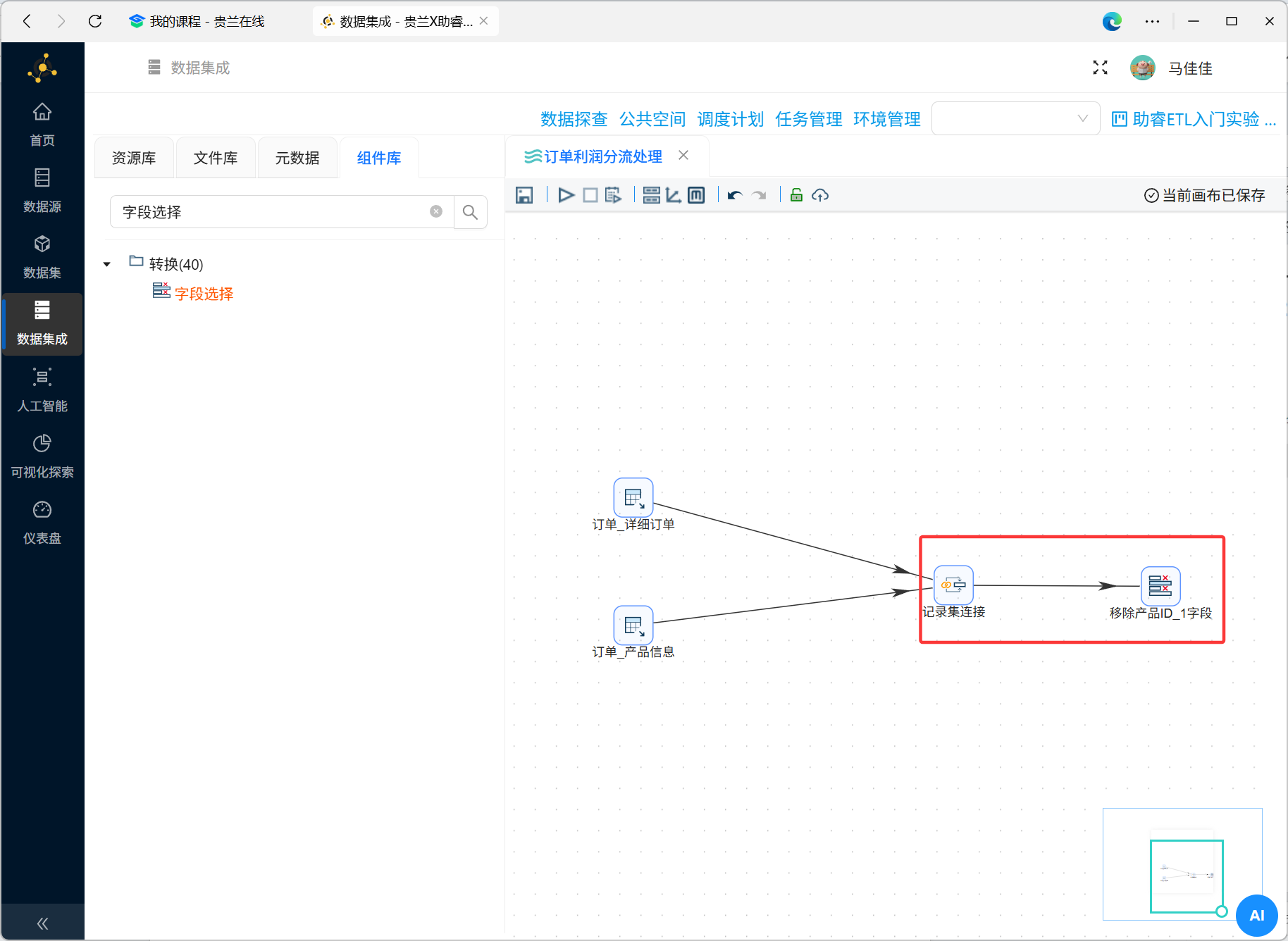

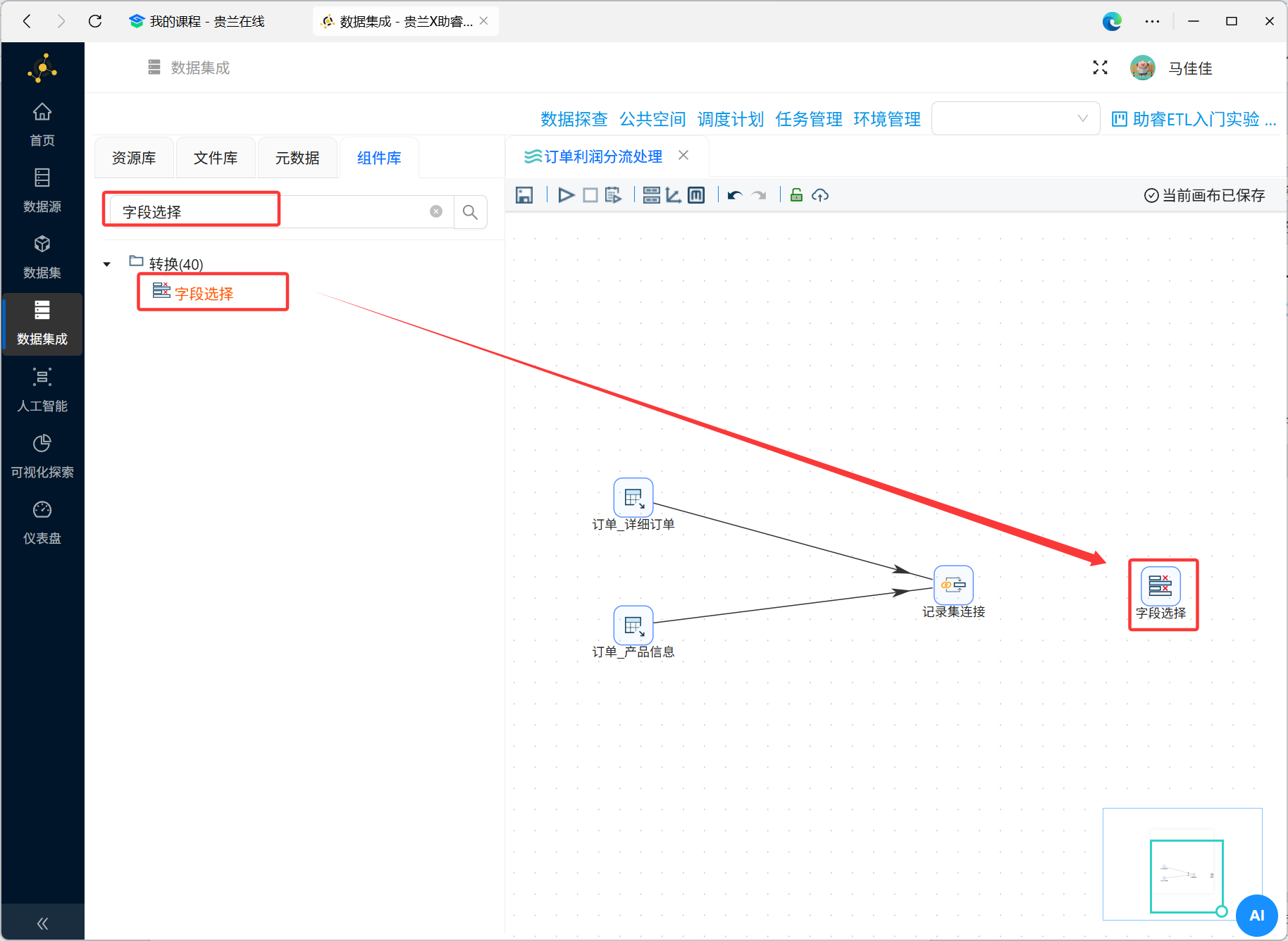

在搜索框中输入"字段选择"，将字段选择组件拖拽至画布中。

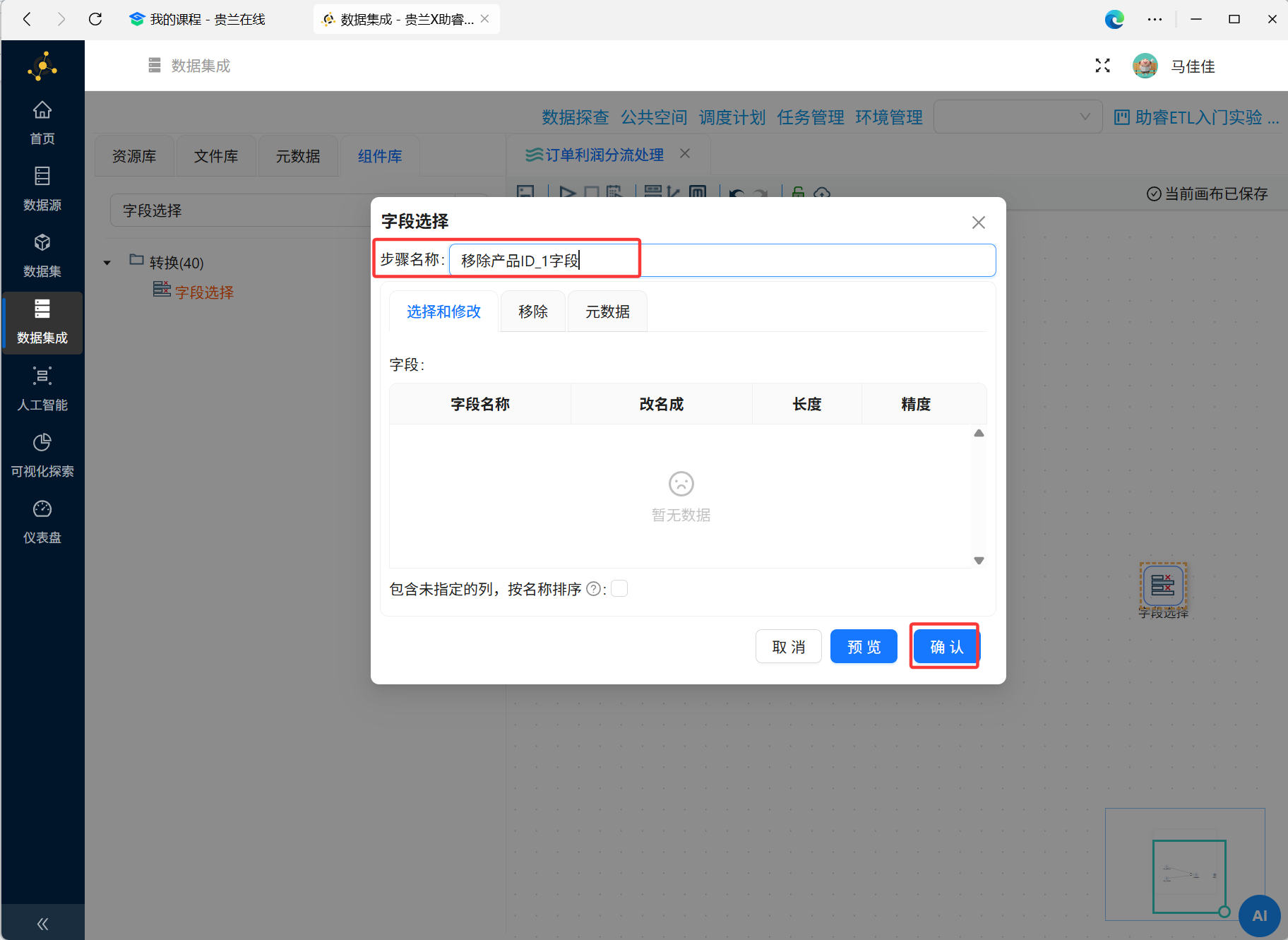

将字段选择组件名字修改为"移除产品ID_1字段"。
创建记录集连接组件到字段选择组件的连接线。
（4）添加过滤记录组件
本次实验是根据订单的利润情况对订单进行分流。使用"过滤记录"组件可以根据记录中某个字段的值进行记录分流。

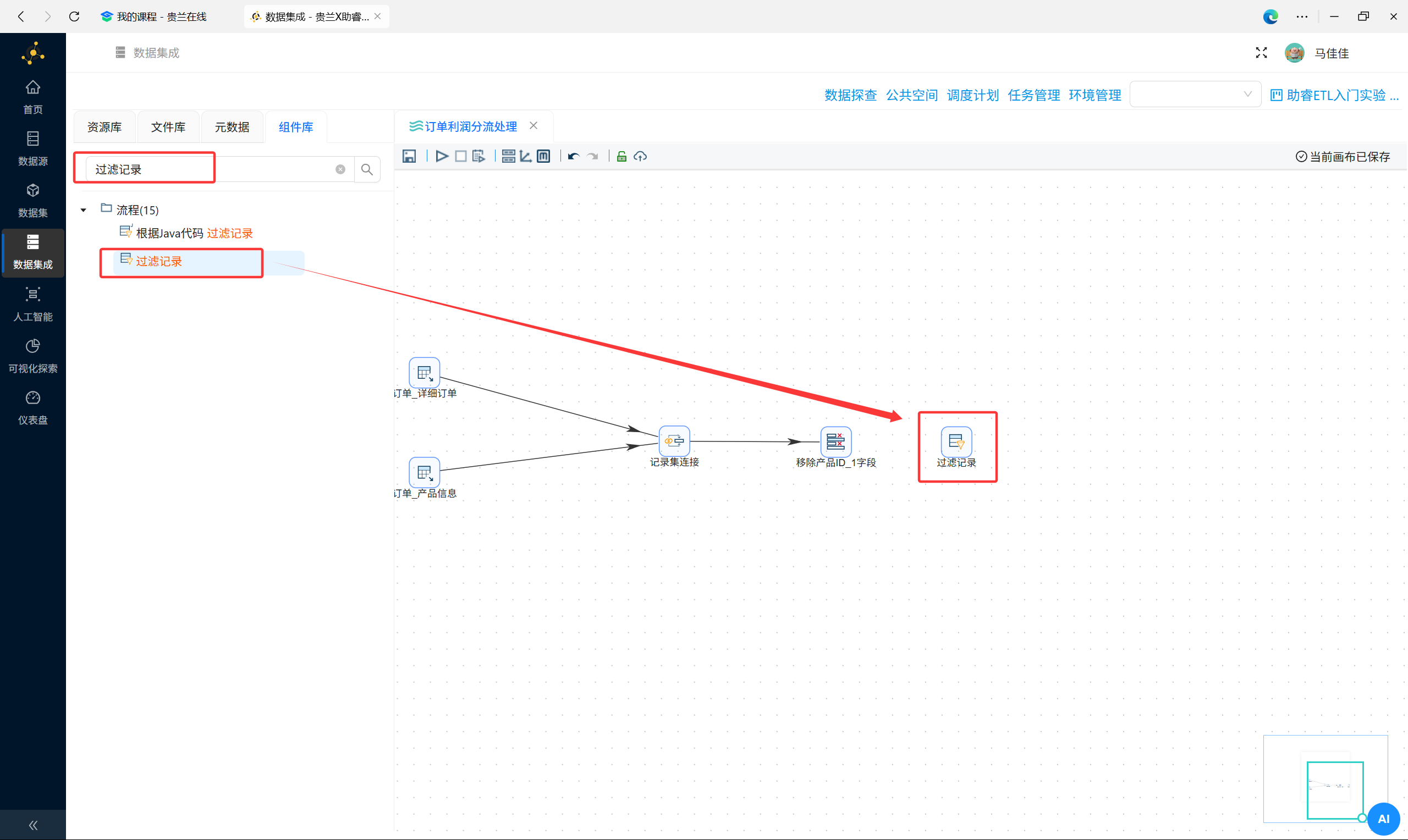

在搜索输入框中输入"过滤记录"，将过滤记录组件推拽至画布中。

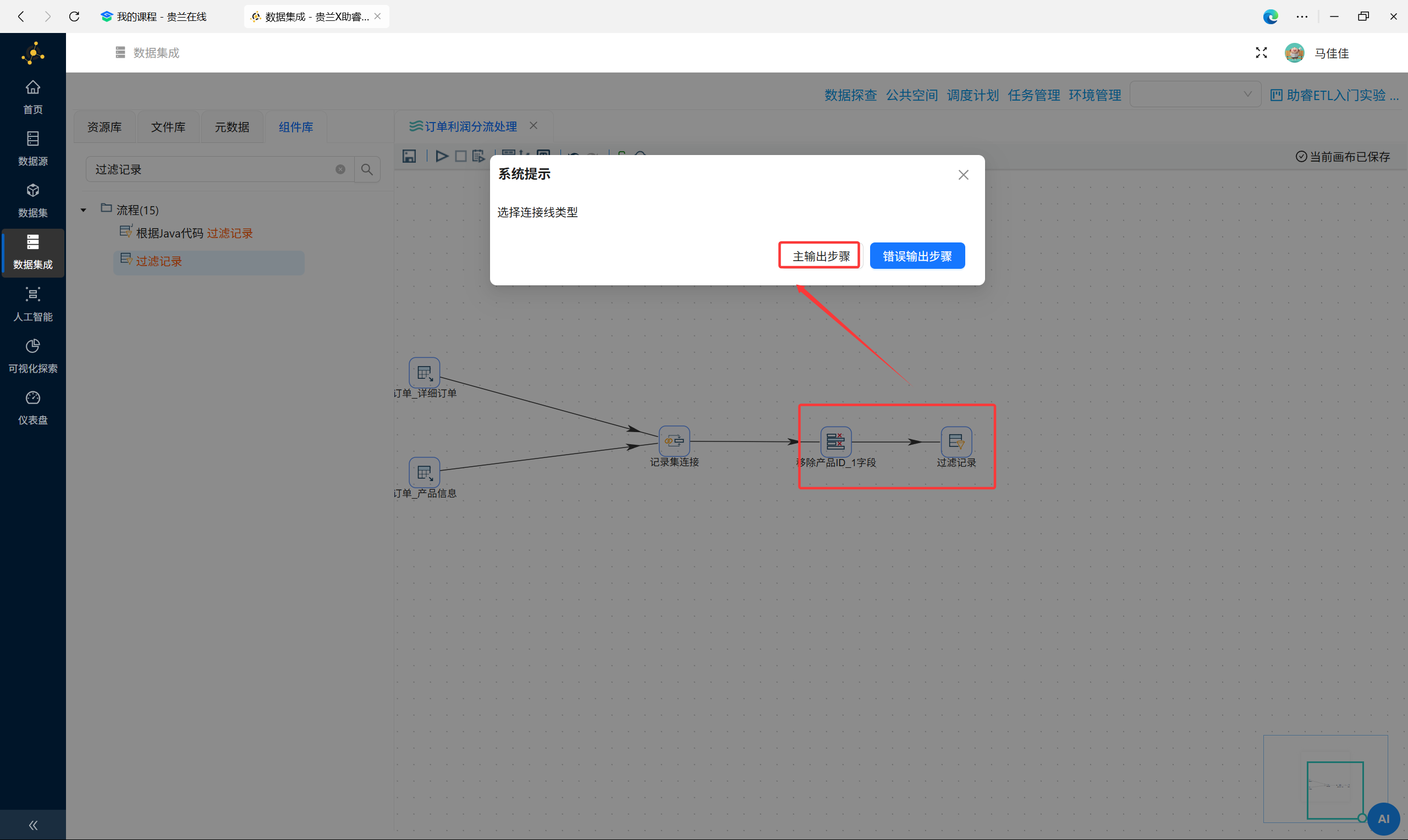

在选择连接线的弹窗中点击"主输出步骤"。由于在进行字段选择操作时，可能有记录不满足要求，导致记录被标记为错误。主输出步骤表示满足要求的记录通过该连接线传输数据。
（5）添加excel输出组件
记录经过"过滤记录"组件后会被分成2个记录流。我们可以根据业务需求将2个记录流输出到指定位置（文件、数据库表）。在本次实验中，我们选择将记录输出到Excel文件中。

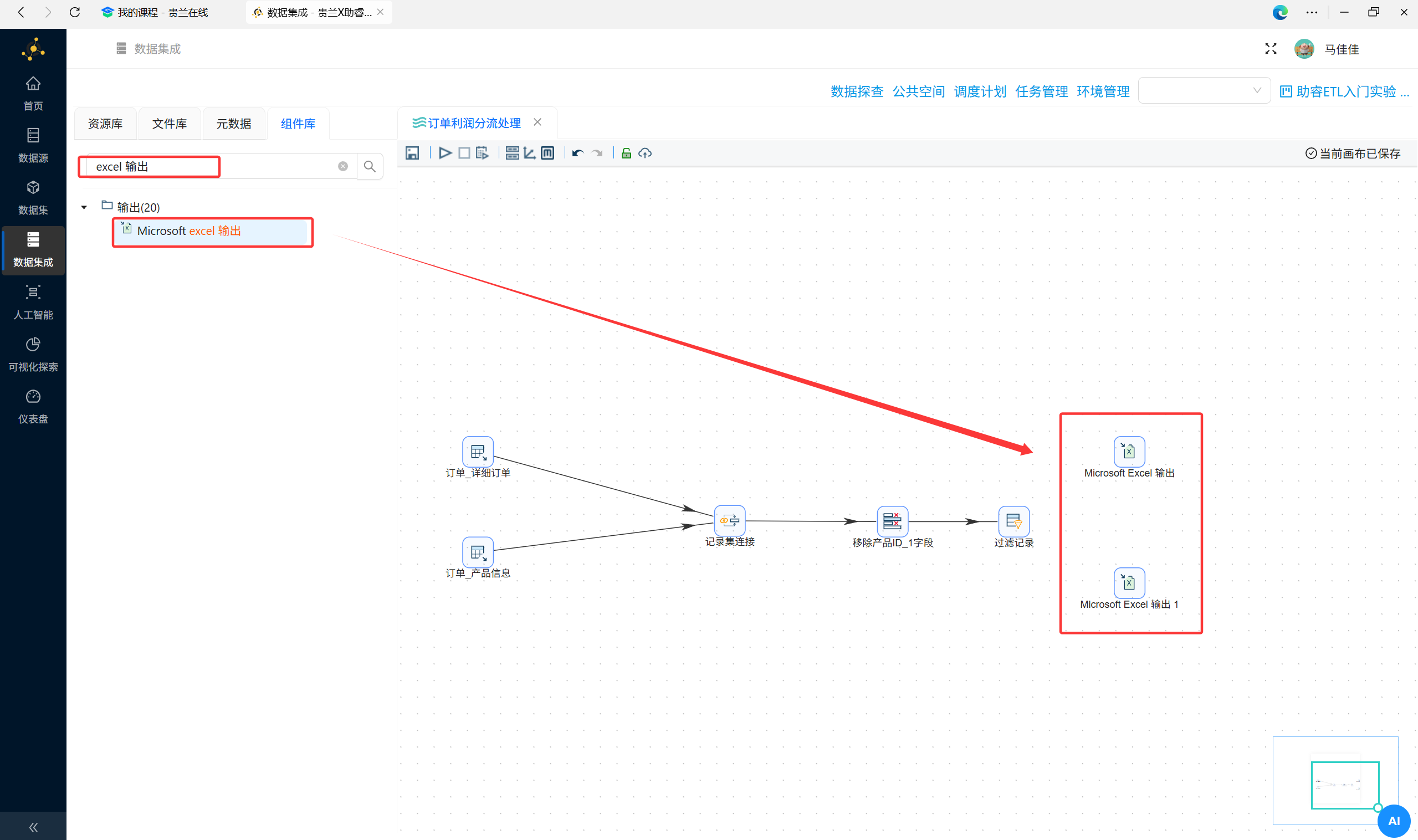

在搜索输入框中输入"excel输出"，将2个表输出组件拖拽至画布中。

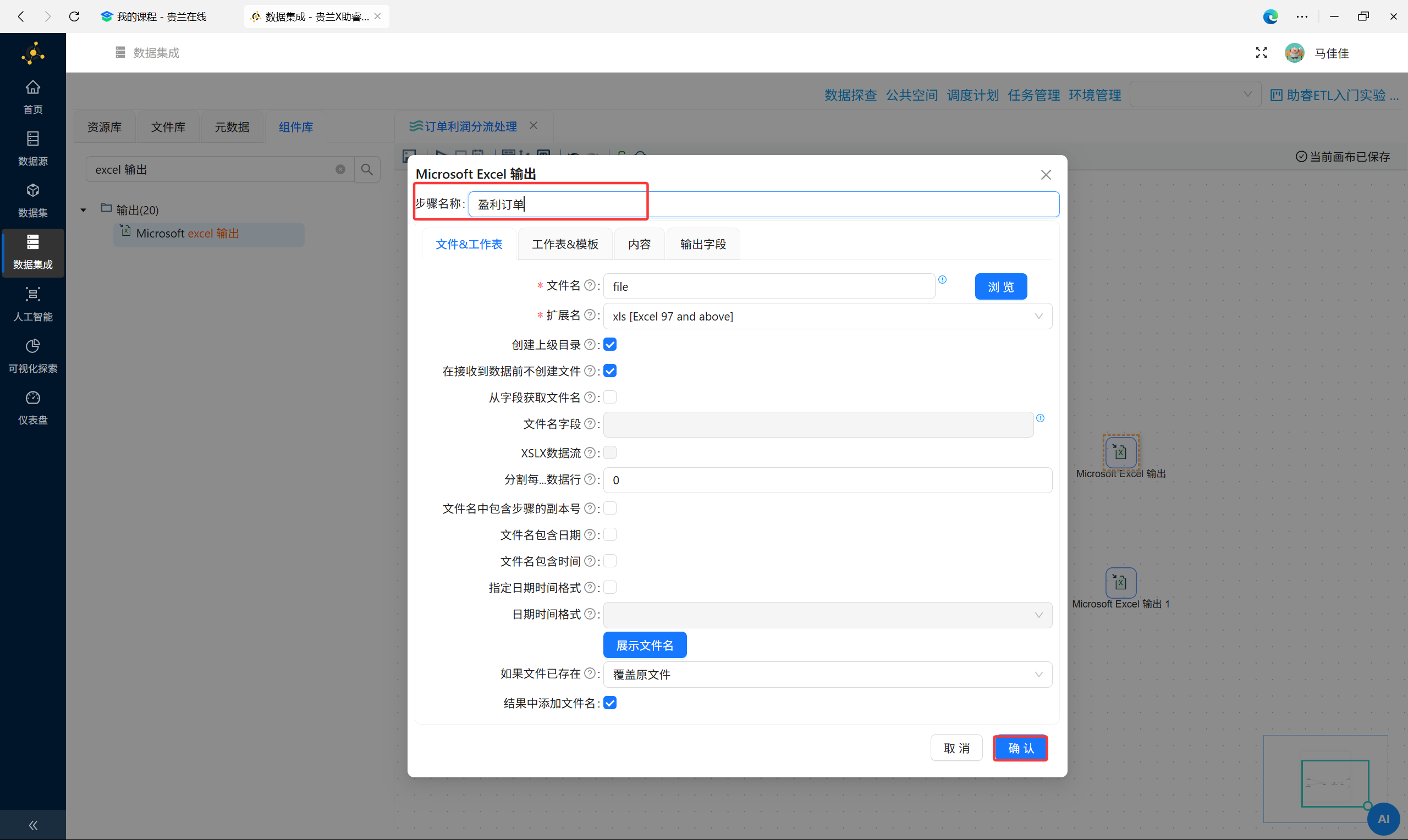

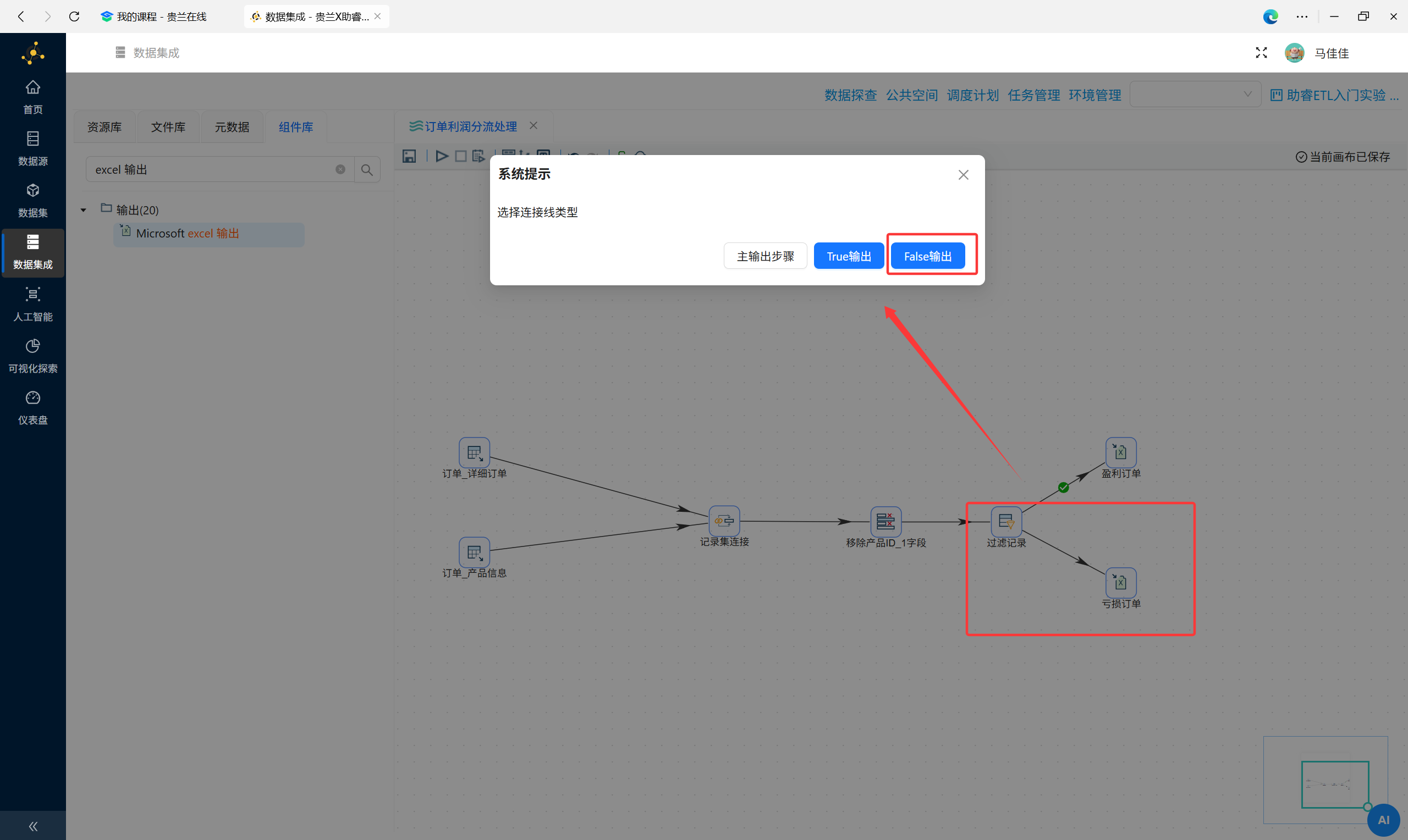

2个excel输出组件分别命名为"盈利订单"和"亏损订单"，并创建过滤记录组件到两个excel输出组件的连接线，在选择连接线类型的弹窗中分别选择"True输出"和"False输出"。
- "True输出"表示满足过滤条件的记录输出
- "False输出"表示不满足过滤条件的记录输出

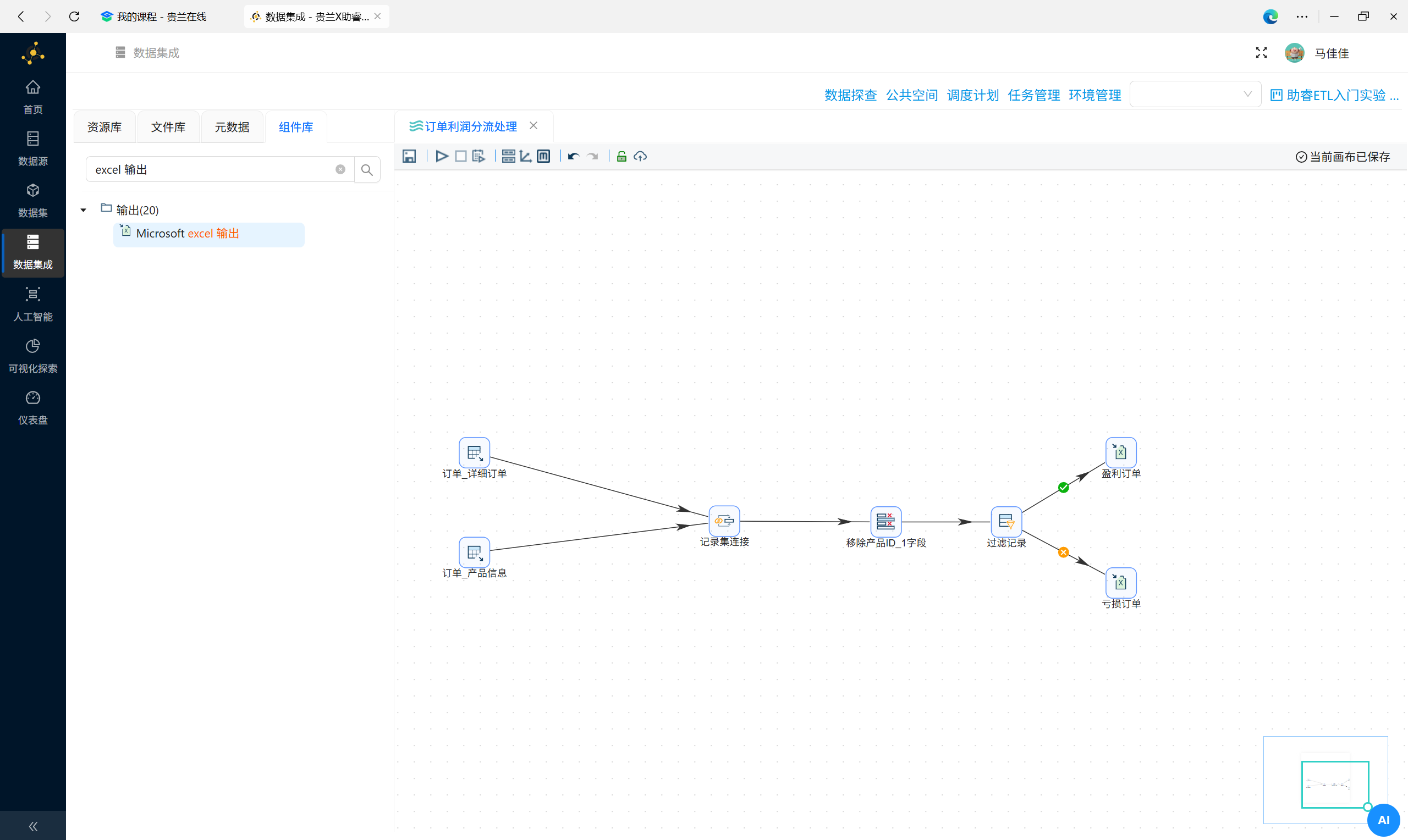

至此，一个完整的转换任务流程构建完毕。
2.7 配置组件信息
组件添加完成后需要对其进行相应配置。
2.7.1 表输入组件配置

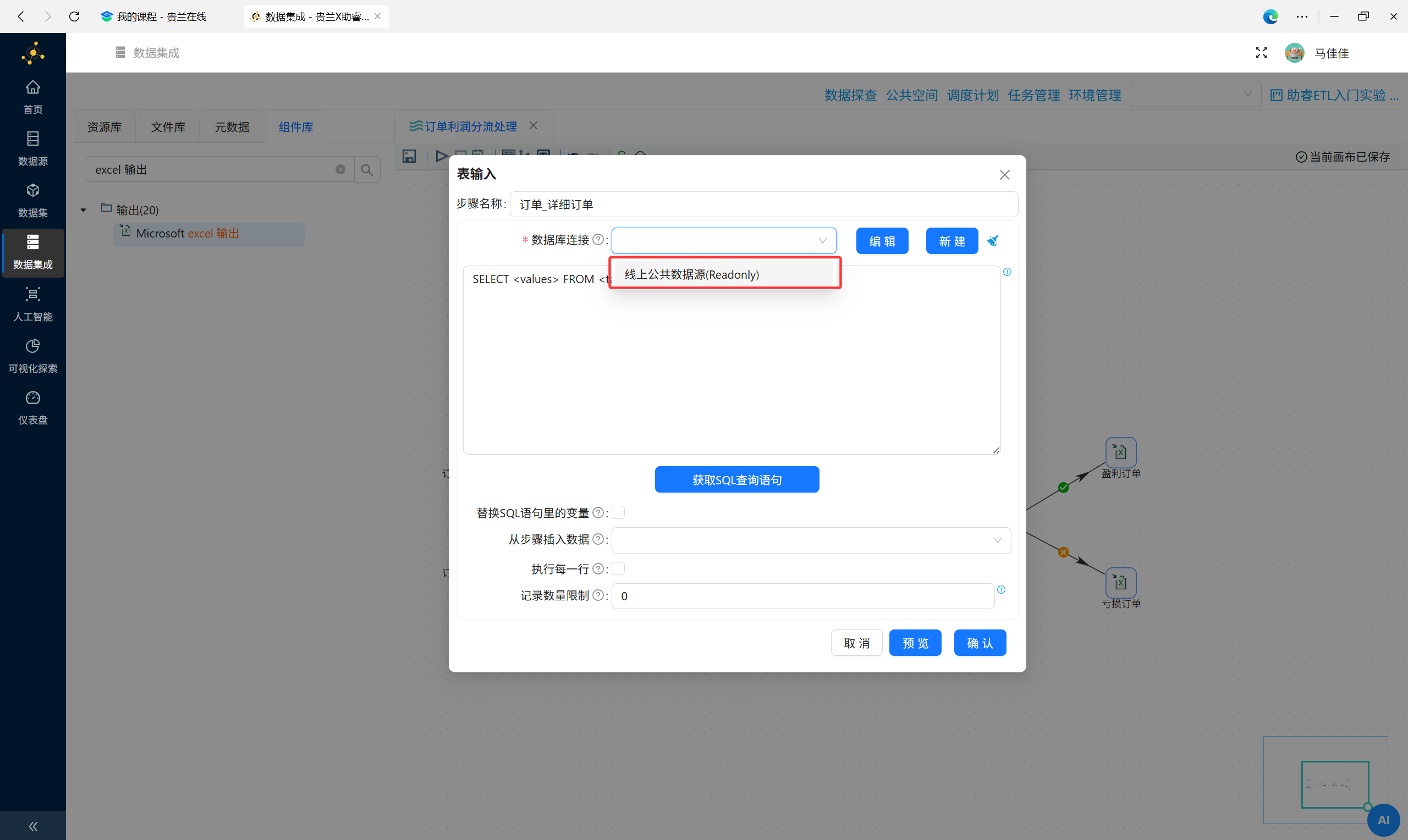

双击订单_详细订单表输入组件，弹出组件配置页面。在数据库连接下拉框中选择已同步的"线上公共数据源（Readonly）"。

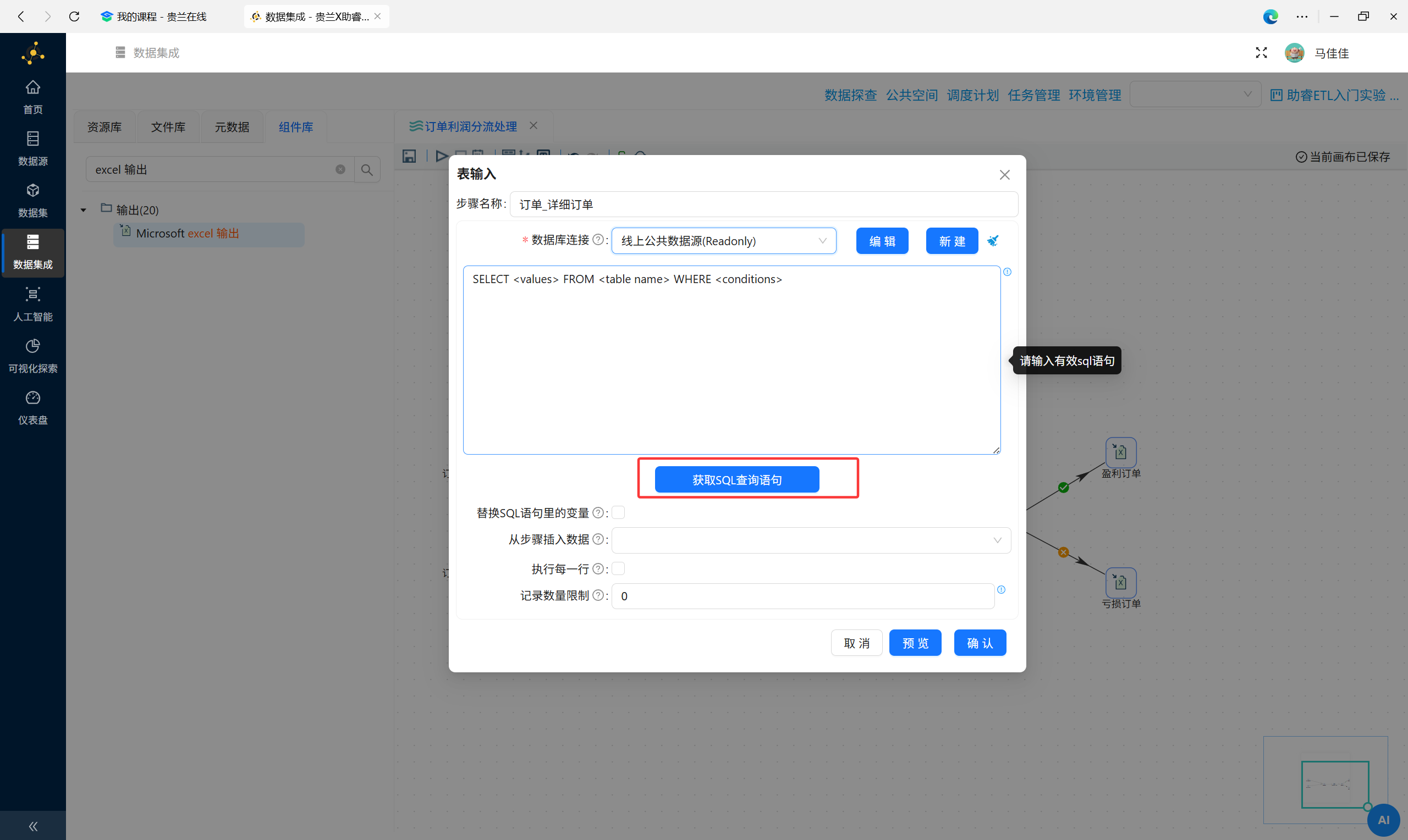

点击"获取SQL查询语句"，自动生成SQL查询语句。

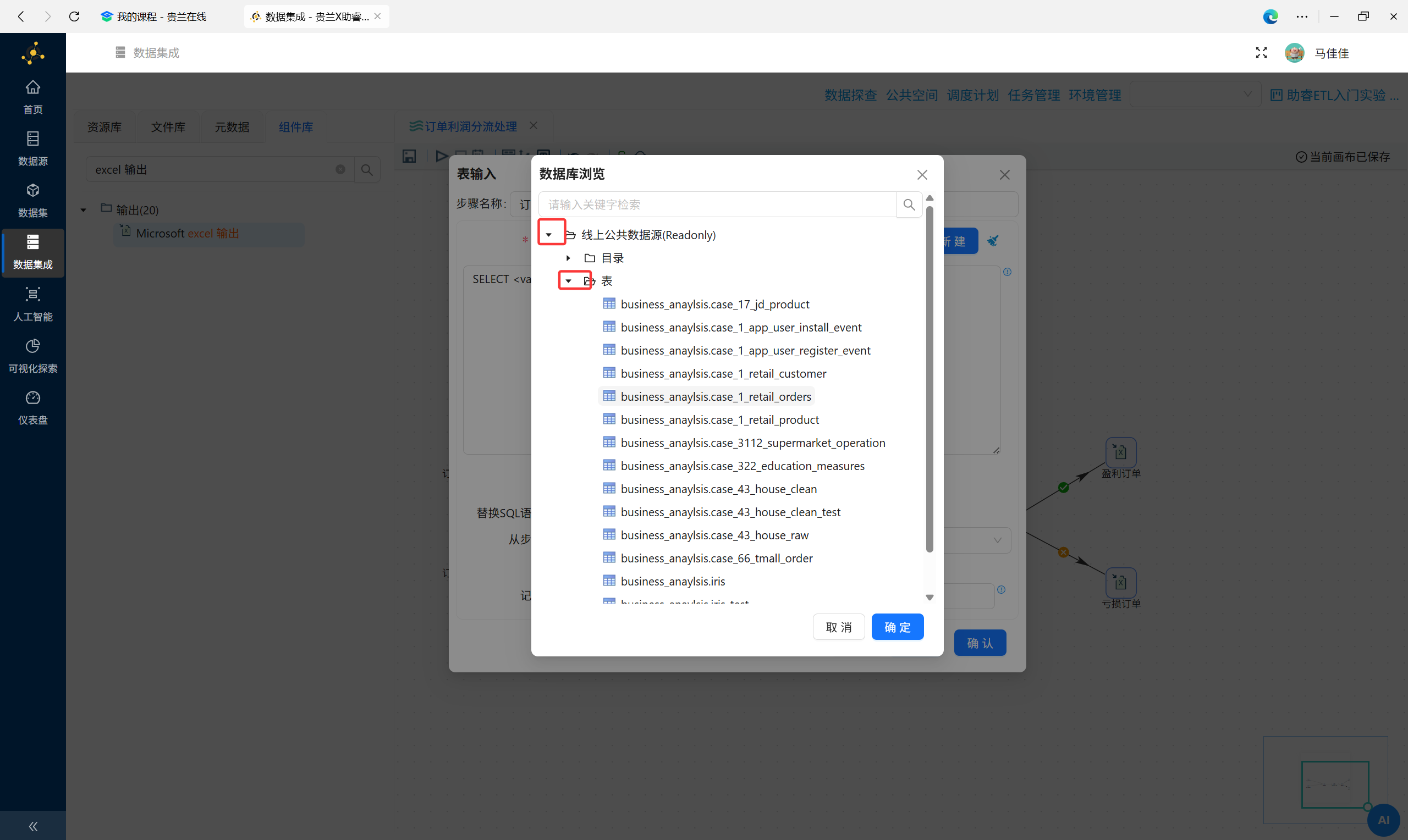

点开"线上公共数据源（Readonly）""表"目录。

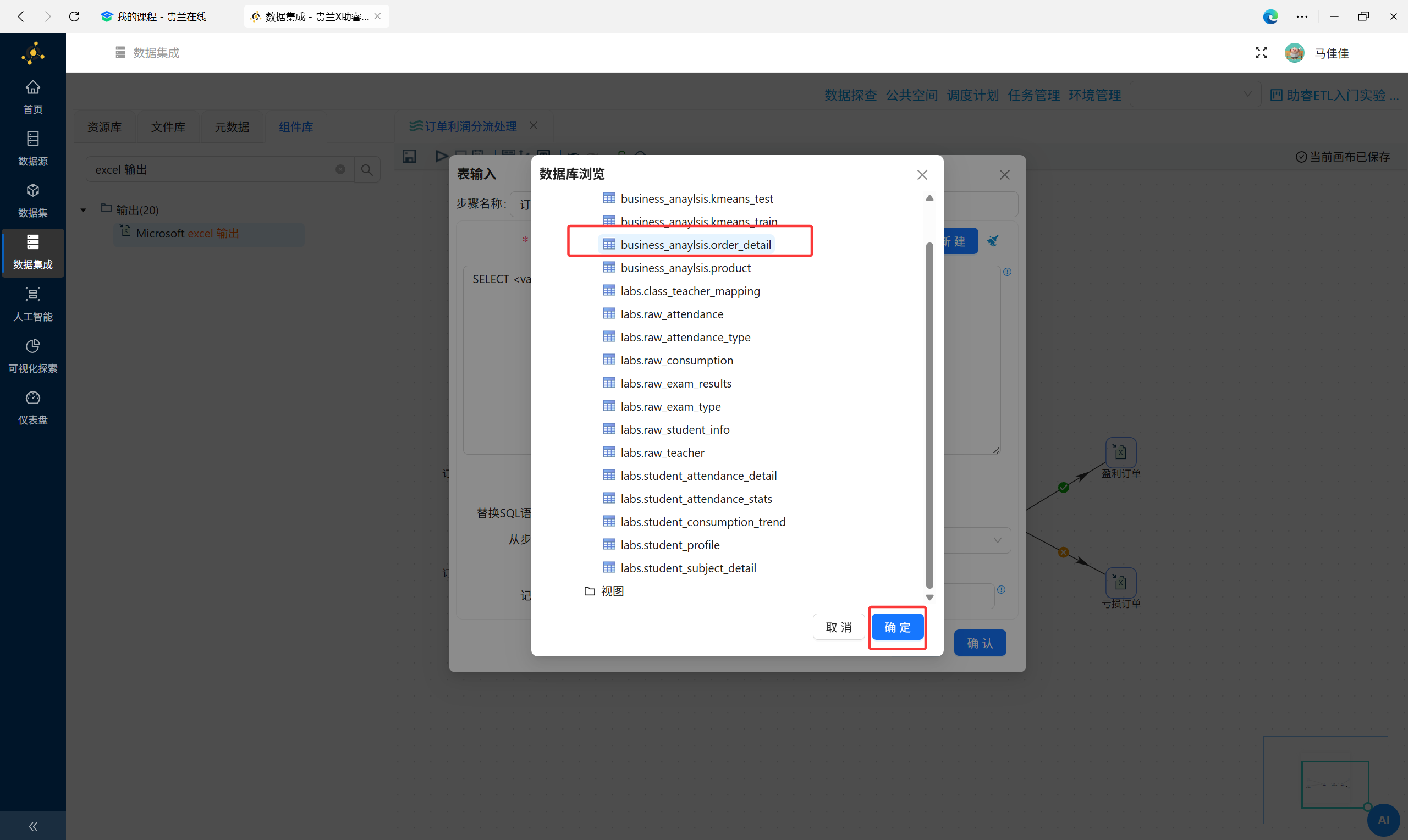

下滑找到"business_anaylsis.order_detail"并点击它，再点击"确定"。

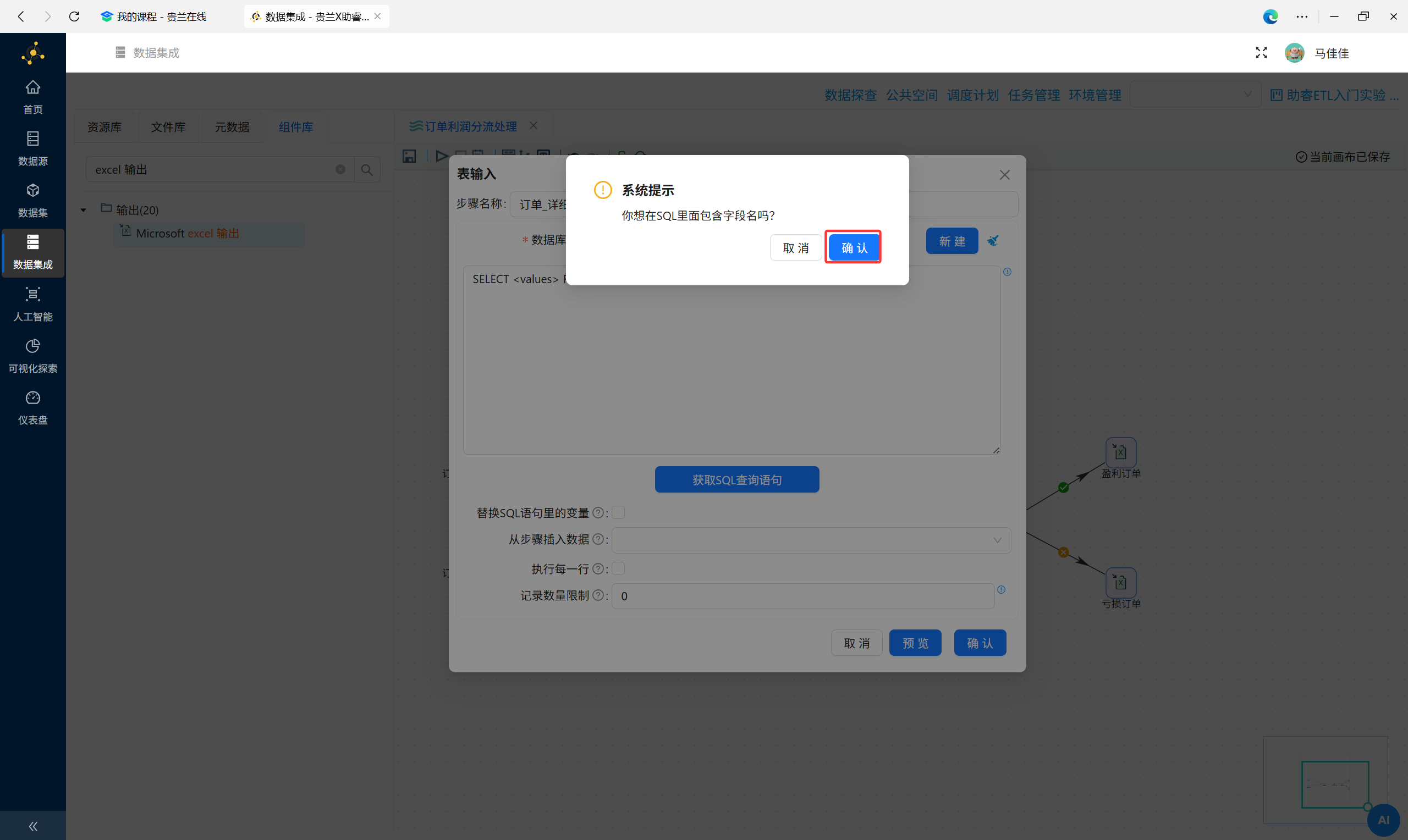

在系统提示弹窗中点击"确定"。

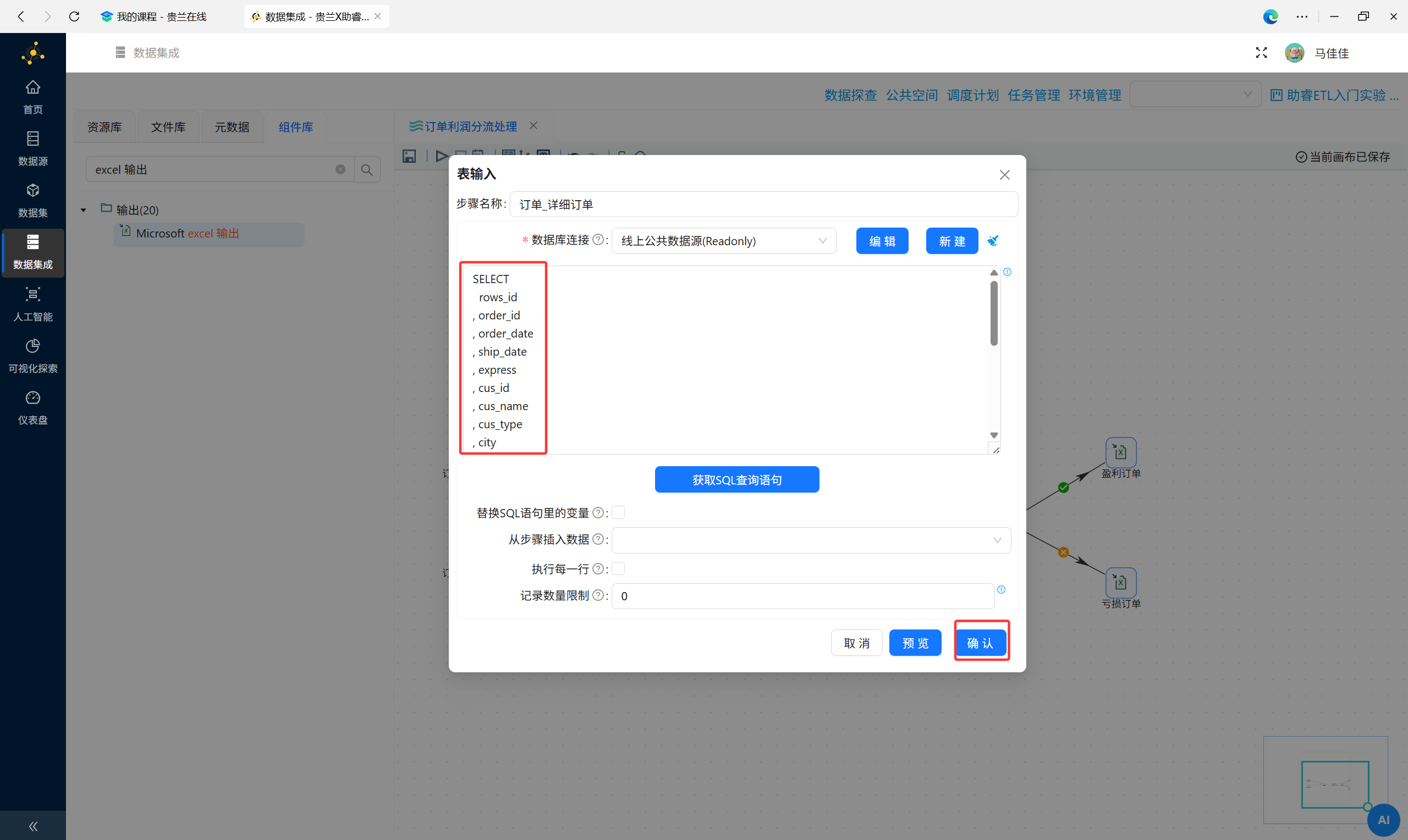

系统自动填写了完整的SQL查询语句，点击"确定"。当自动生成的SQL语句无法满足业务需求时，也可以通过在文本框中输入自定义SQL语句。表输入组件的其它配置参数保持默认即可。

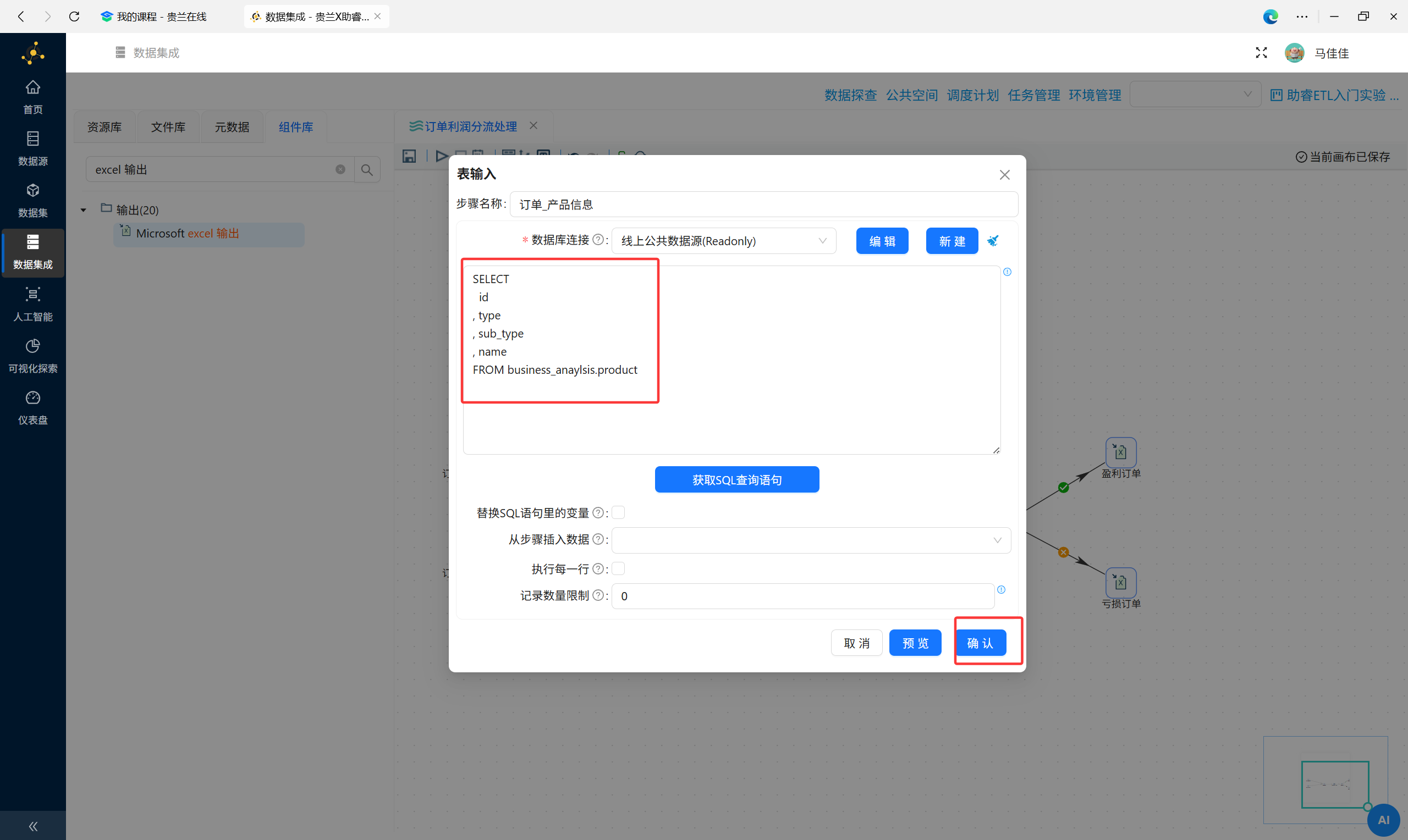

另一个订单_产品信息表输入也参考上述配置，获取"business_anaylsis.product"的SQL查询语句。
2.7.2 记录集连接组件配置

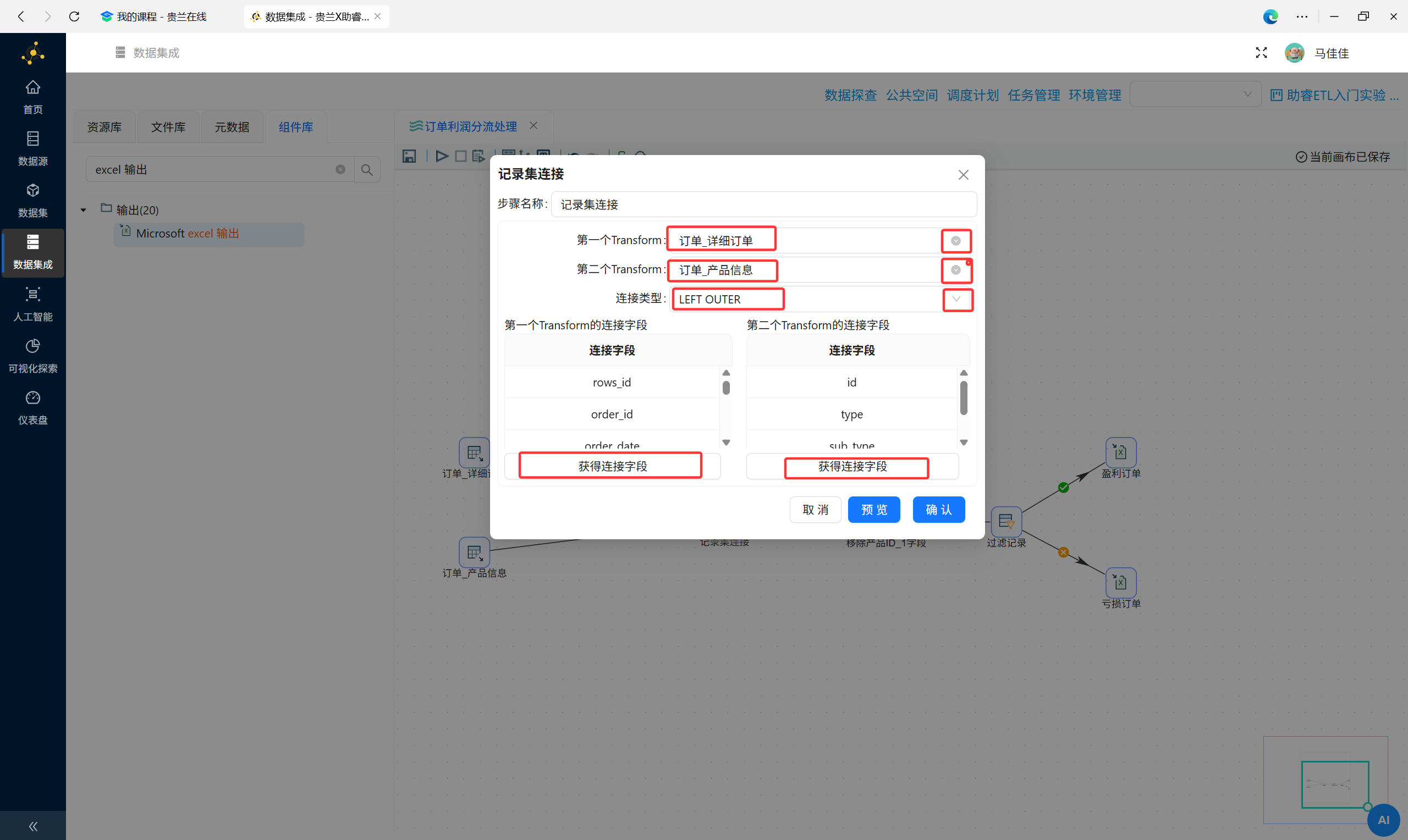

双击记录集连接组件，在下拉列表中选择需要连接的数据来源。

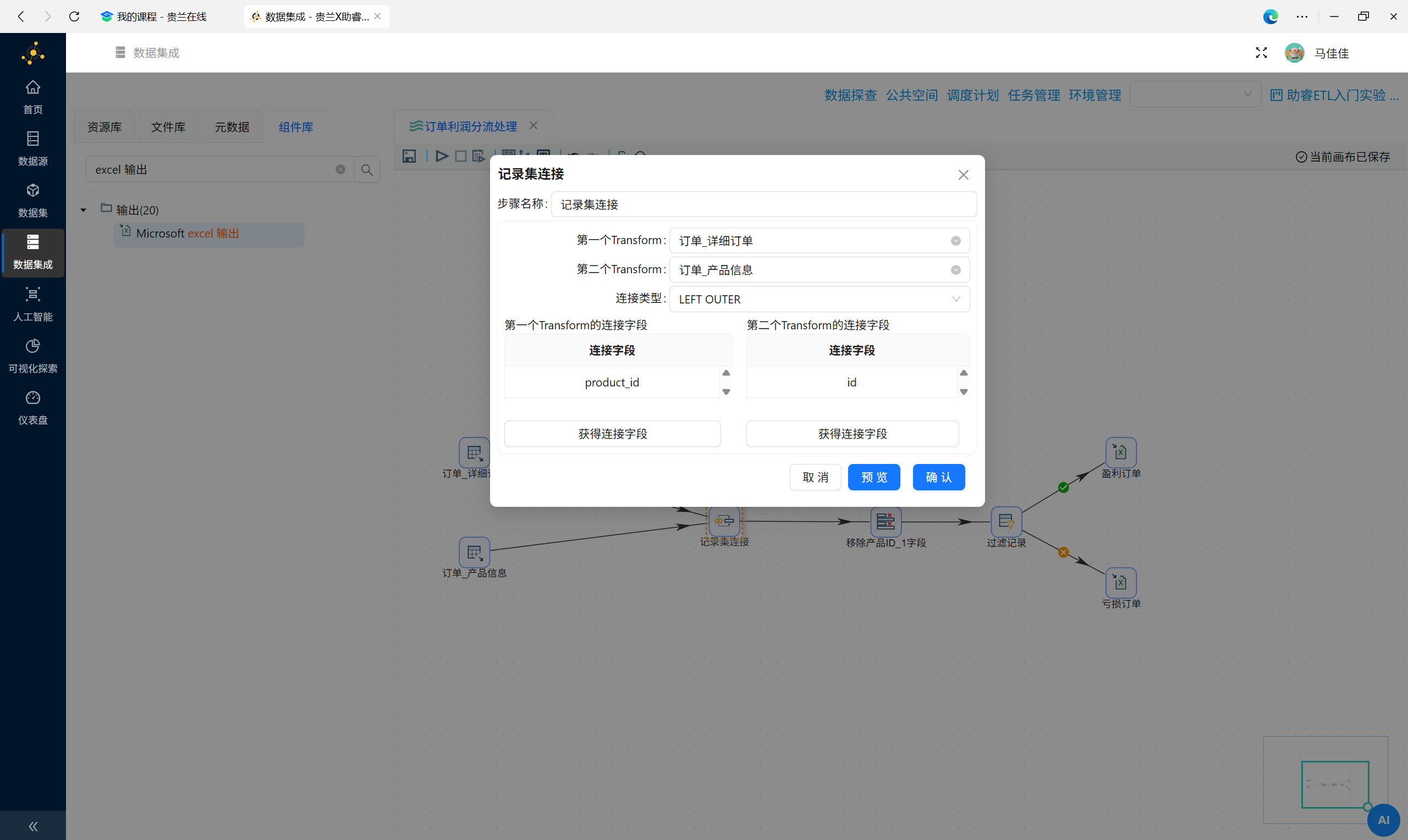

第一个Transform选择订单_详细订单，第二个Transform选择订单_产品信息，连接类型选择LEFT OUTER。点击Transform的连接字段中"获得连接字段"按钮，即可获得在表输出组件中查询到的字段。
第一个Transform字段保留produc_id，第二个Transform的字段保留id，连接类型选择LEFT OUTER，表示使用订单_详细订单的字段produc_id与订单_产品信息的字段id进行左外连接。

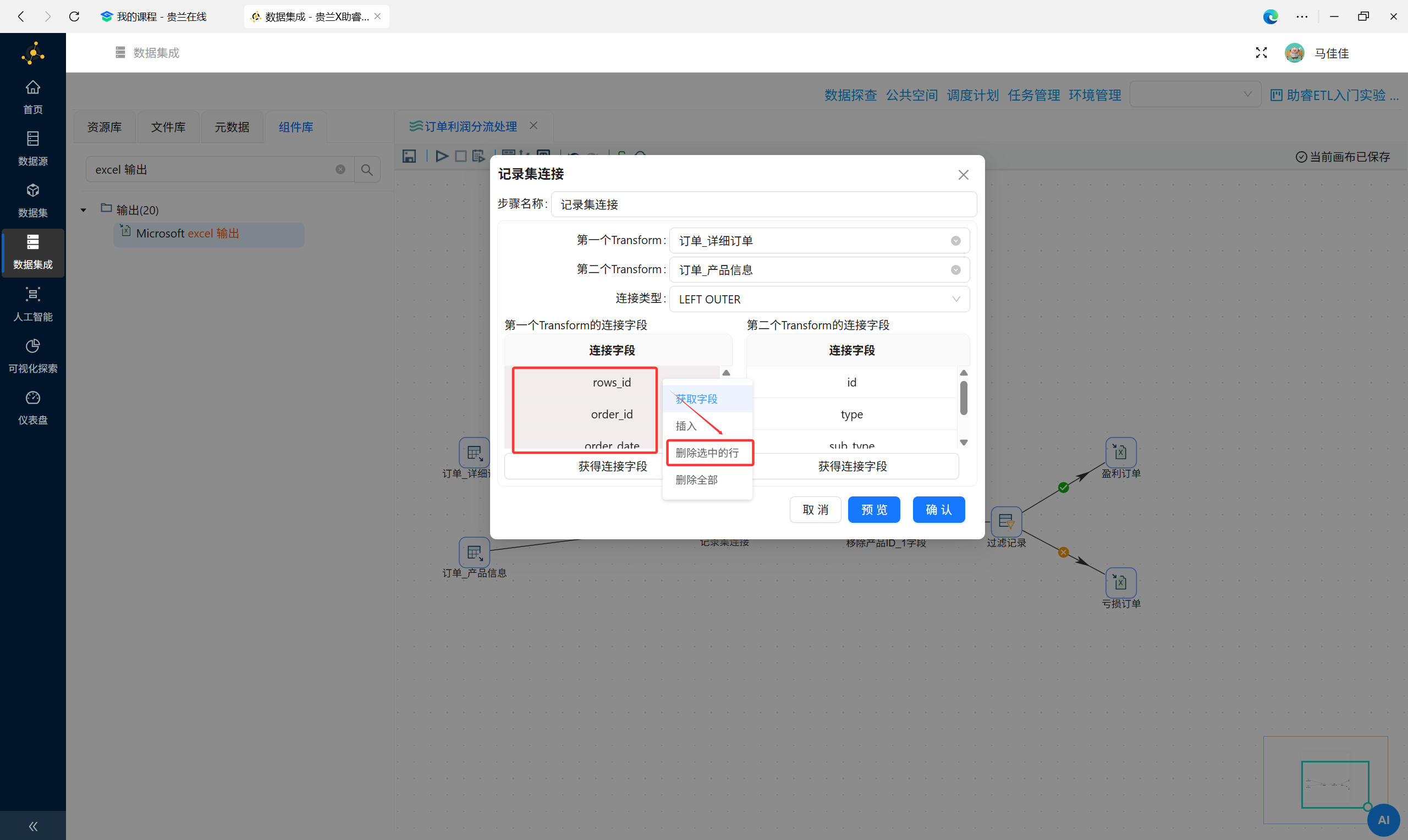

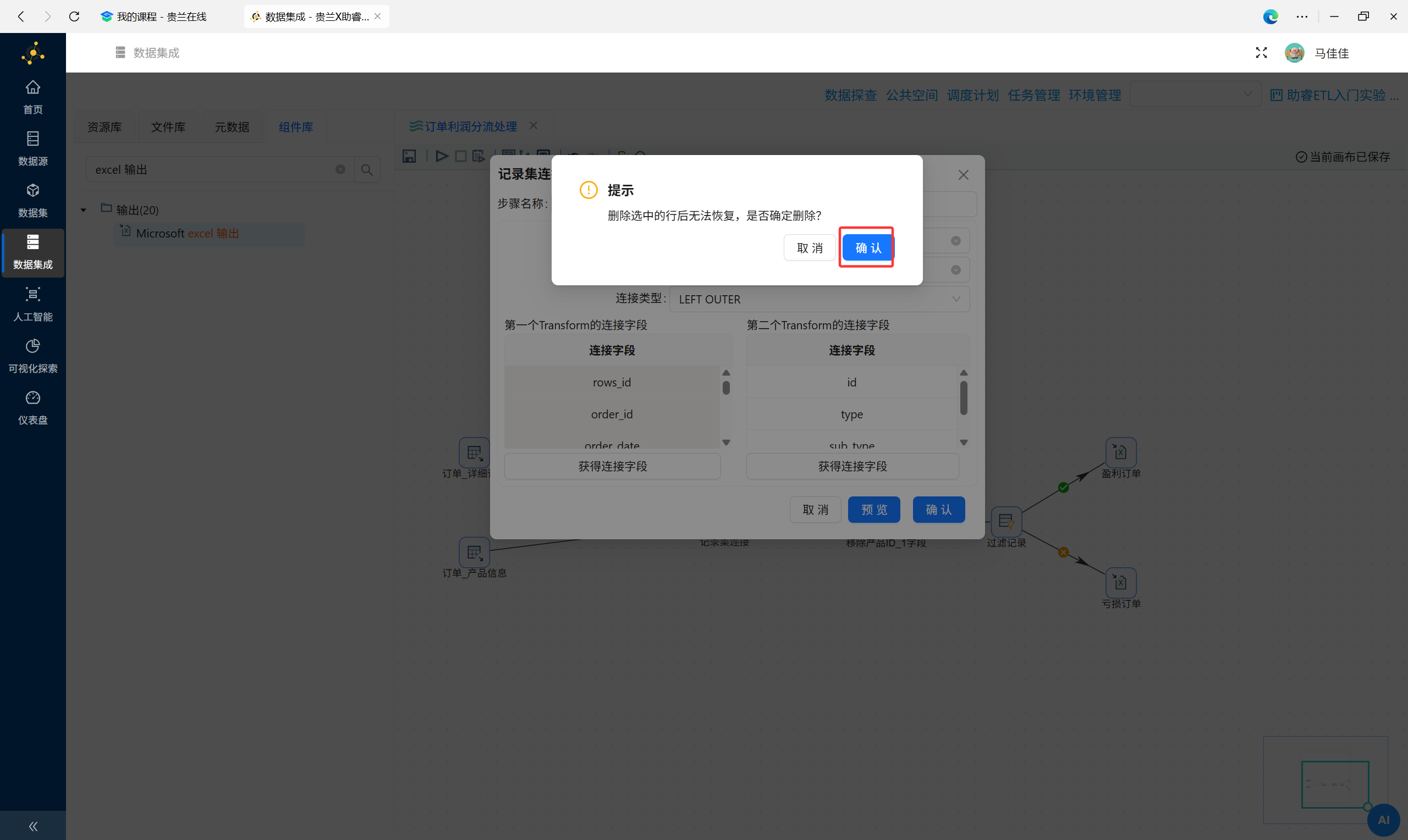

第一个Transform字段中除了produc_id外的其他字段，右键点击"删除选中的行"，第二个Transform字段中除了id外的其他字段，右键点击"删除选中的行"。
删除完后，点击"确认"，若删除错误，可重新获取连接字段再进行删除。
2.7.3 字段选择组件配置
通过记录集连接后，我们可以发现，字段 produc_id 与字段 id 内容相同，只需要保留一个，因此，需要使用"移除产品ID_1字段"字段选择组件的移除选项移除字段 id，具体操作如下：

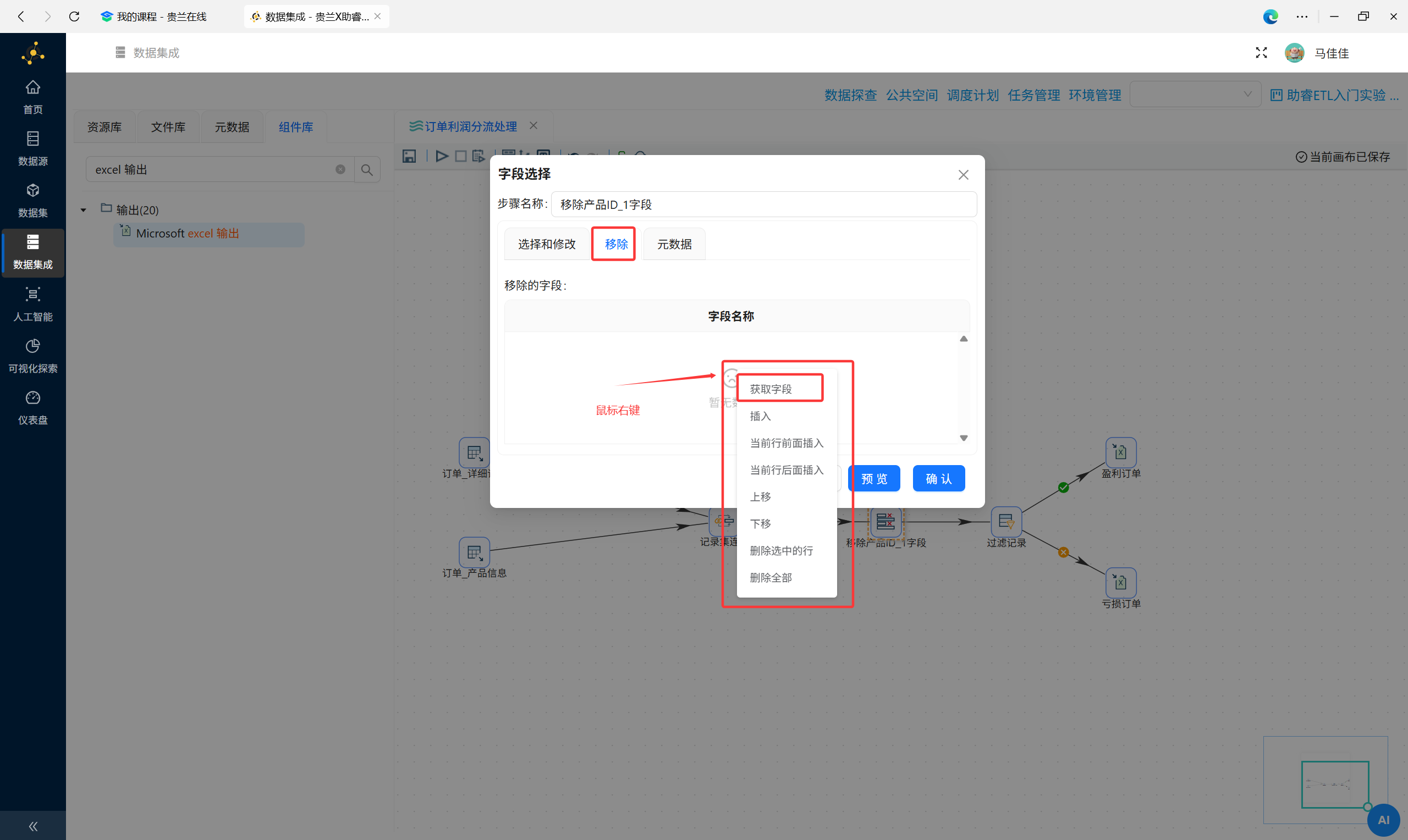

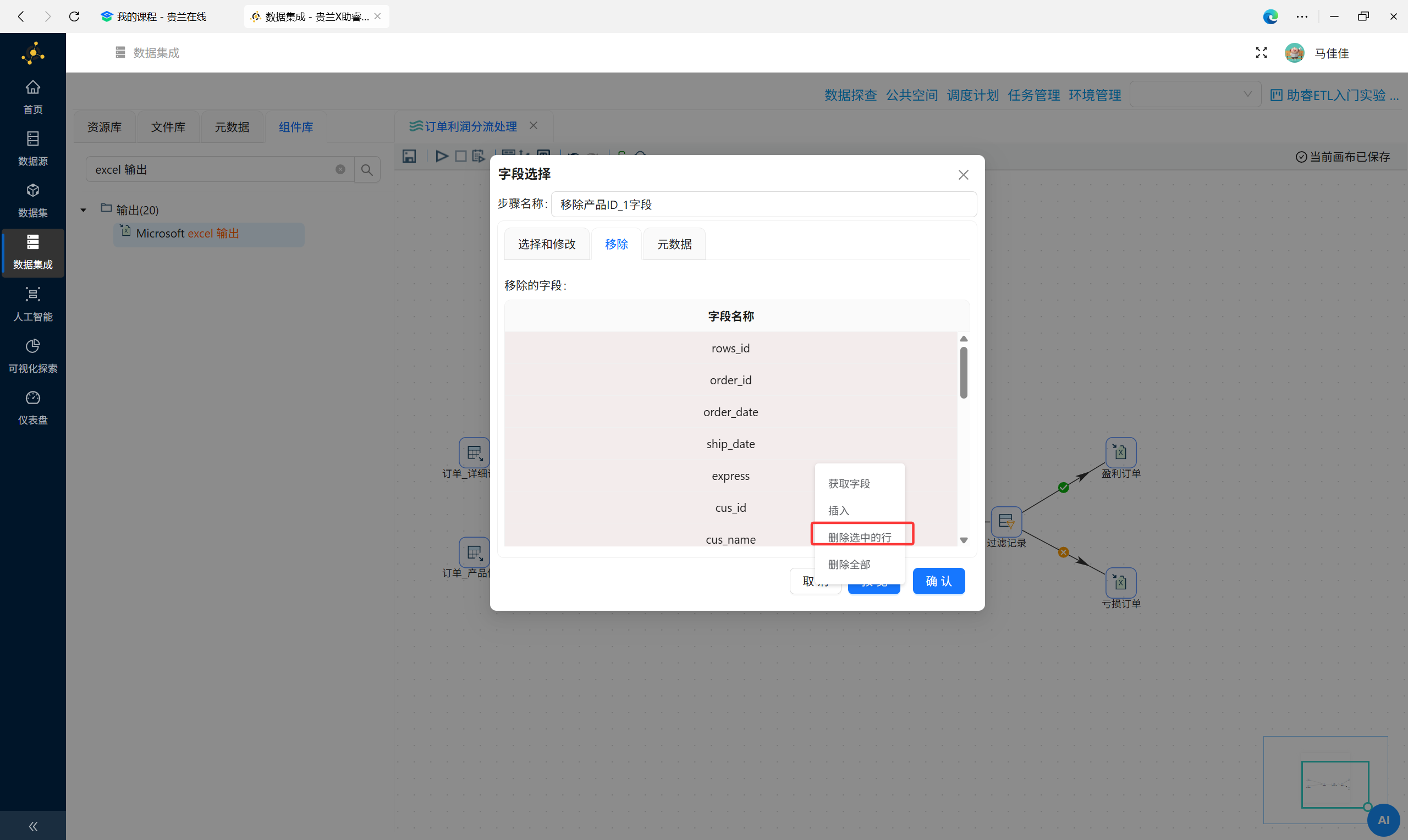

双击"移除产品ID_1字段"字段选择组件，点击"移除"，并点击"获取字段"。
在获取的字段中选中除"id"字段以外的字段，右键点击"删除选中的行"。

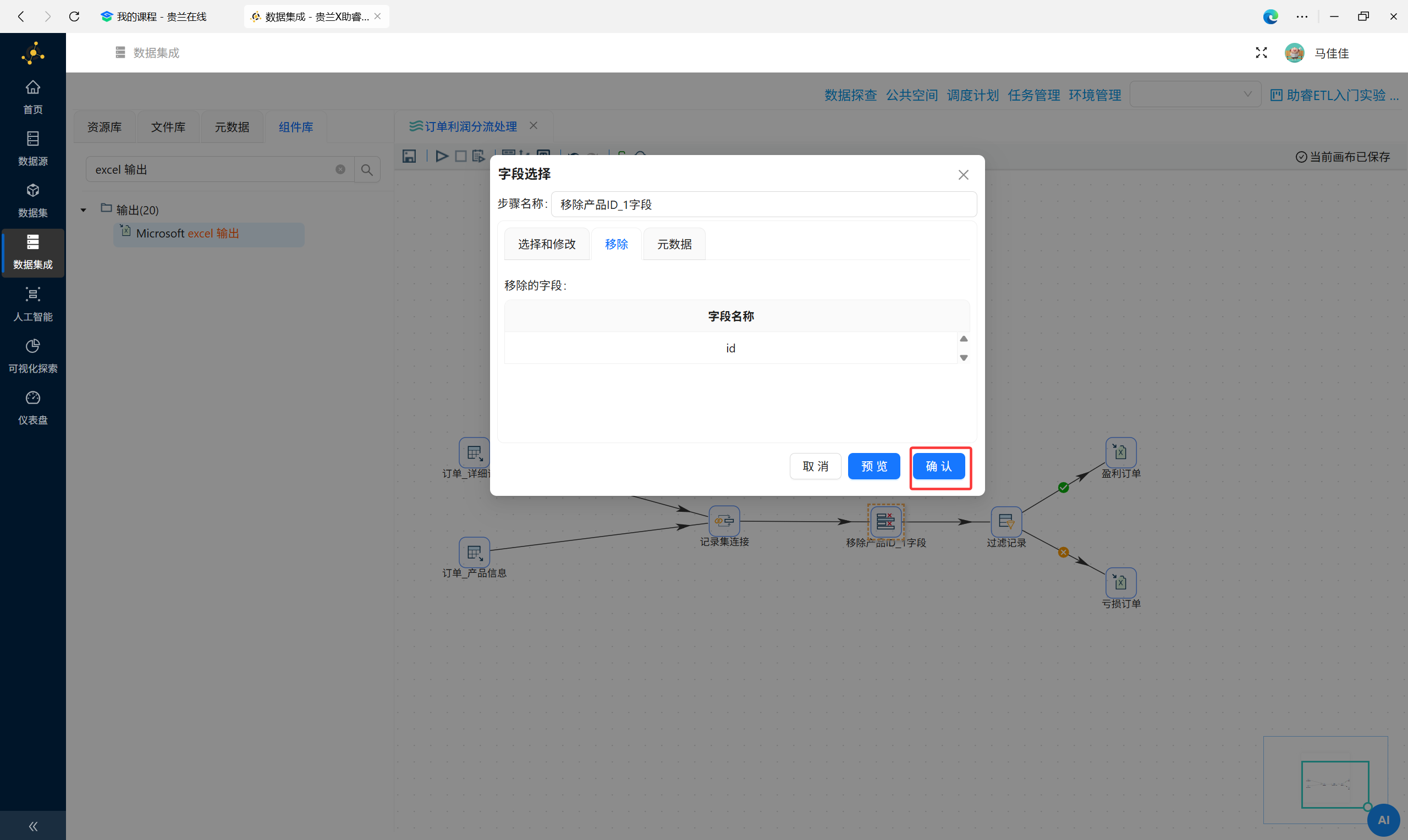

可以看到，字段"id"已被删除，点击"确认"。
2.7.4 过滤记录组件配置
根据业务需求需要将盈利订单和亏损订单分开存储，两个订单可以使用字段利润来区分。

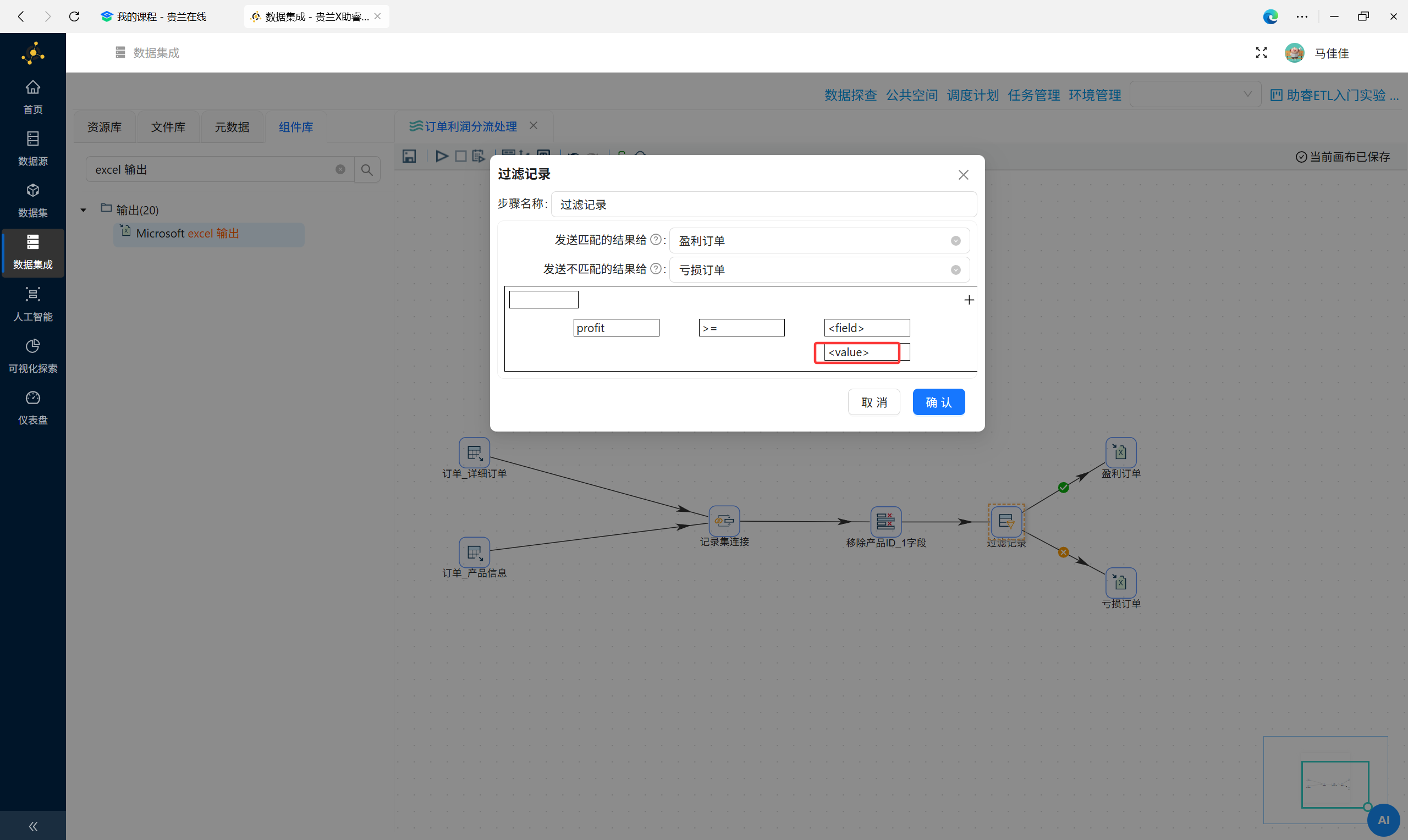

双击"过滤记录"组件，在弹窗中的下拉列表中选择将结果发送给不同的后续处理步骤。
选择字段利润（profit）来作为判断字段，选中"profit(Number)“后点击"确定”。

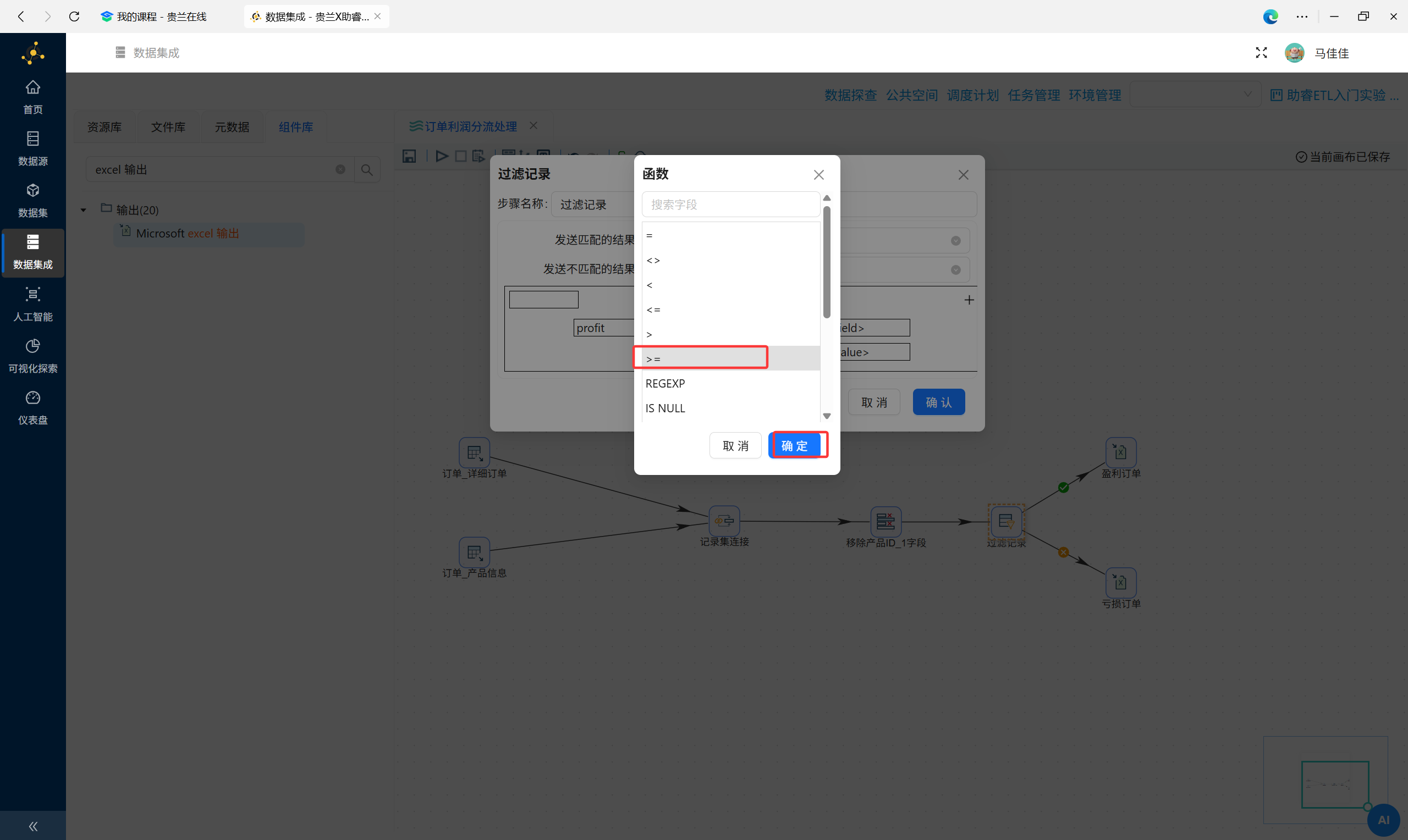

=0作为判断条件，点击"=“，在函数中选择”>=“，点击"确定”。

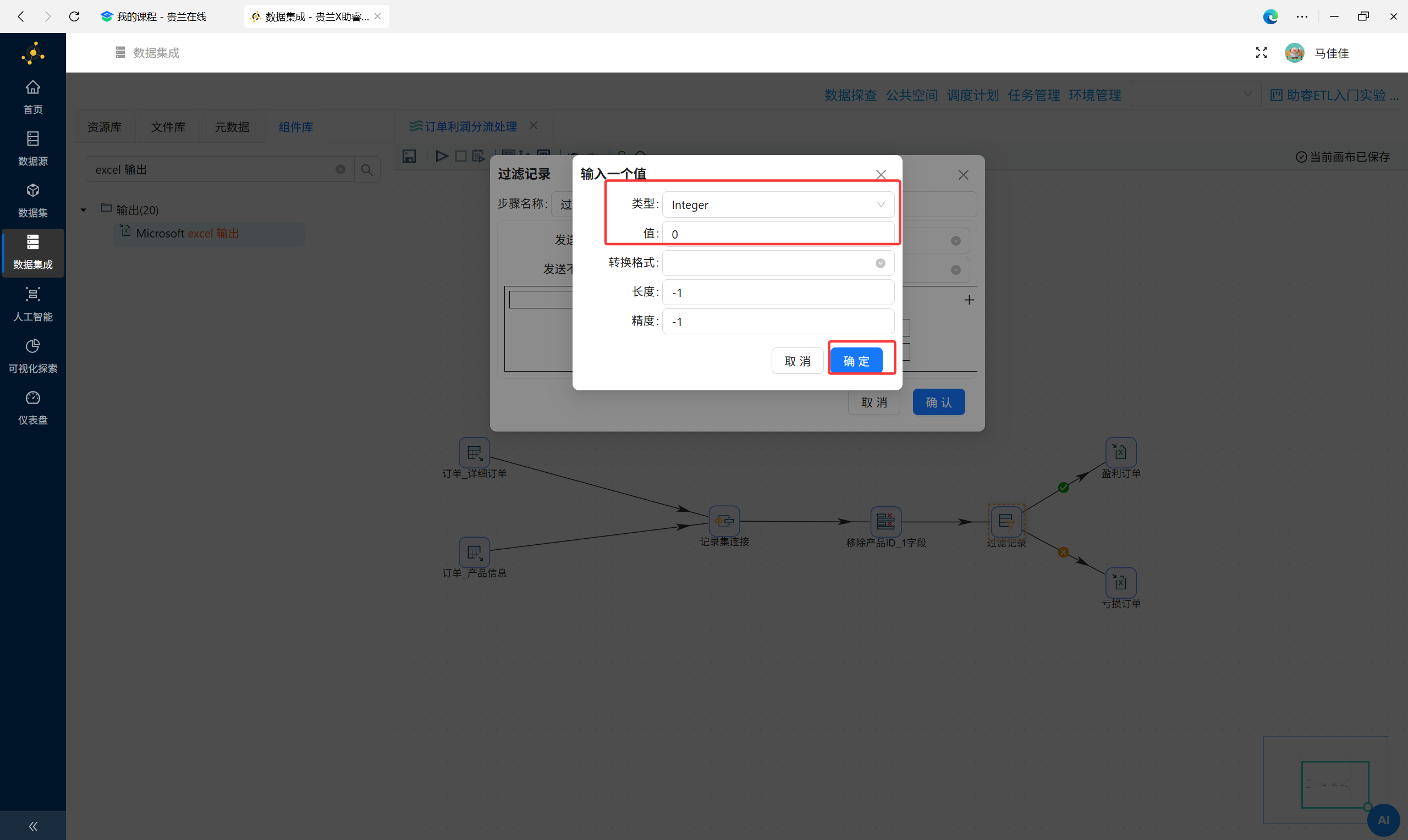

点击"value"，值类型选择"Integer"，值输入"0"，点击"确定"。
至此，过滤条件已配置完成，点击"确认"。
2.7.5 Excel输出组件配置

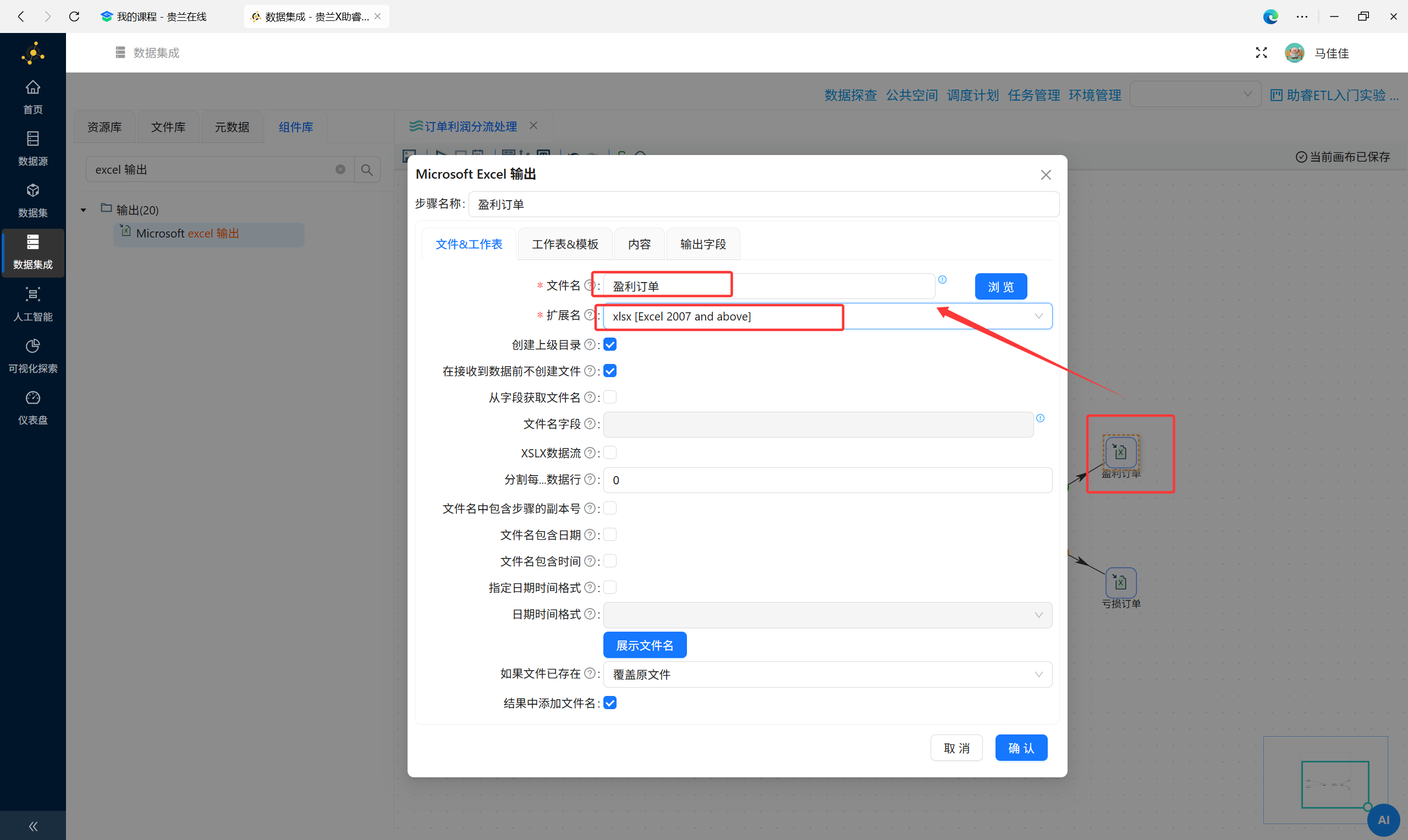

将接收到的结果写入到Excel表中，双击"盈利订单"excel表输出组件，在配置弹窗中，文件名修改为"盈利订单"，选择文件拓展名"xlsx [Excel 2007 and above]"。

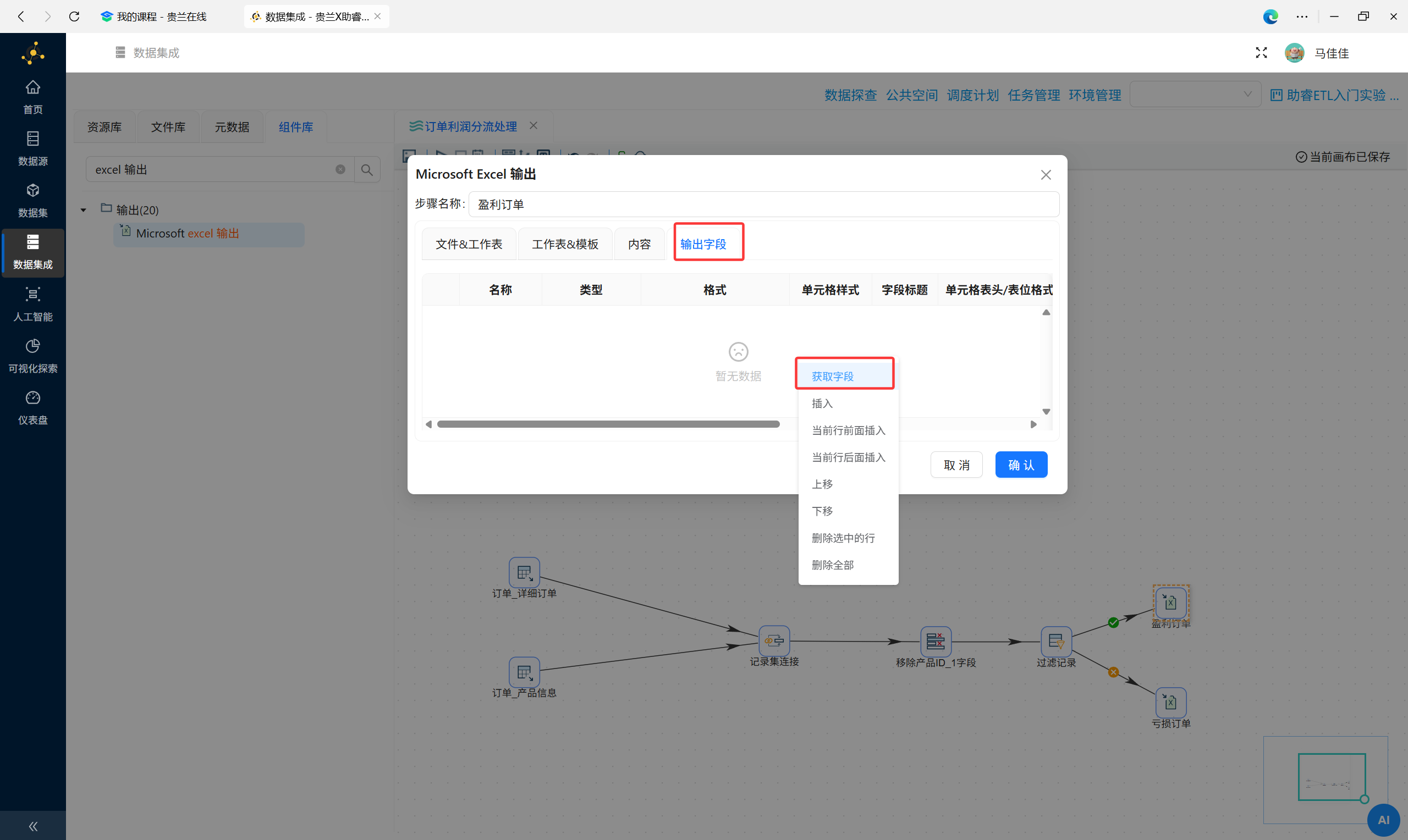

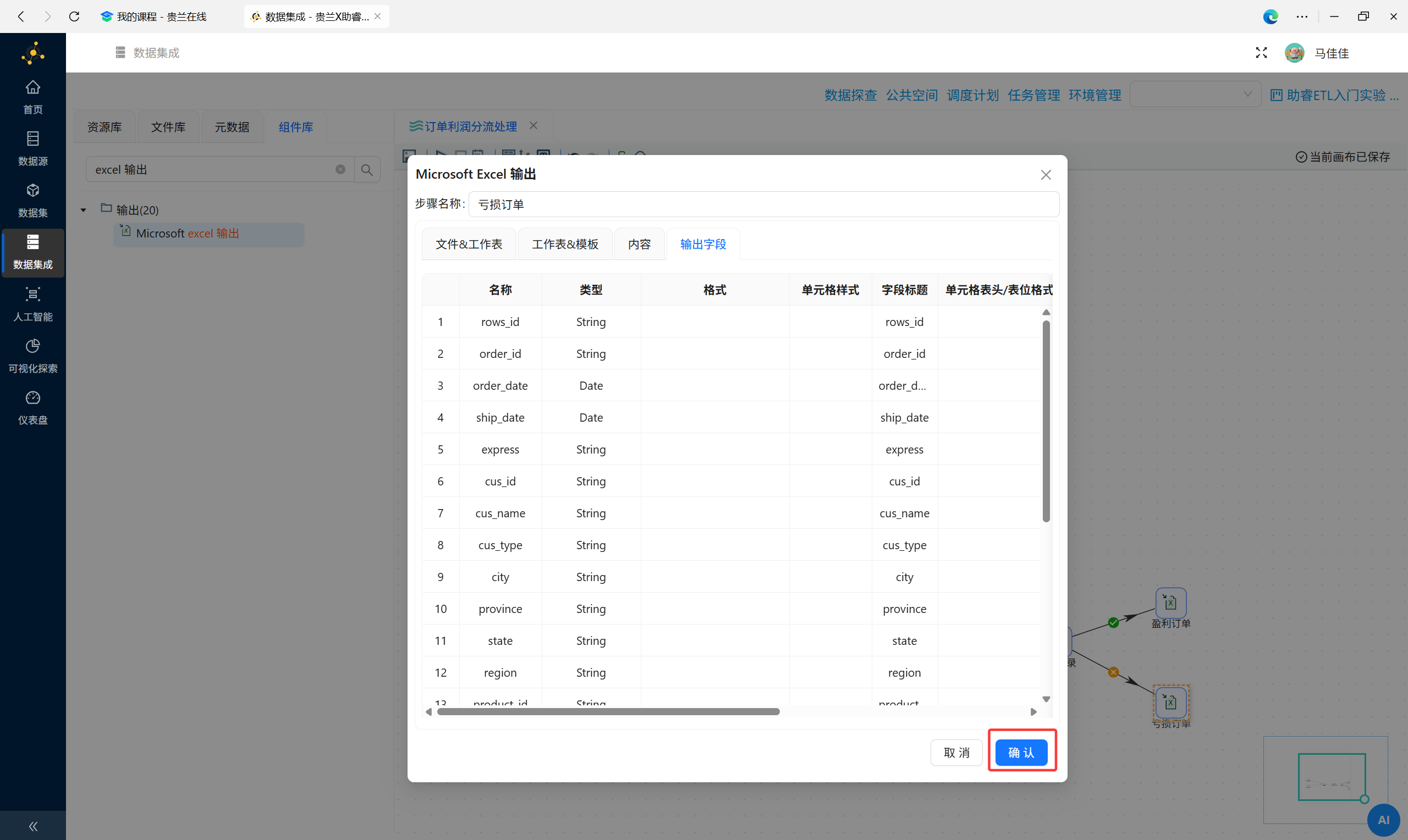

在配置弹窗中点击"输出字段"，在空白表格处右键点击"获取字段"。
字段获取后，点击"确认"。

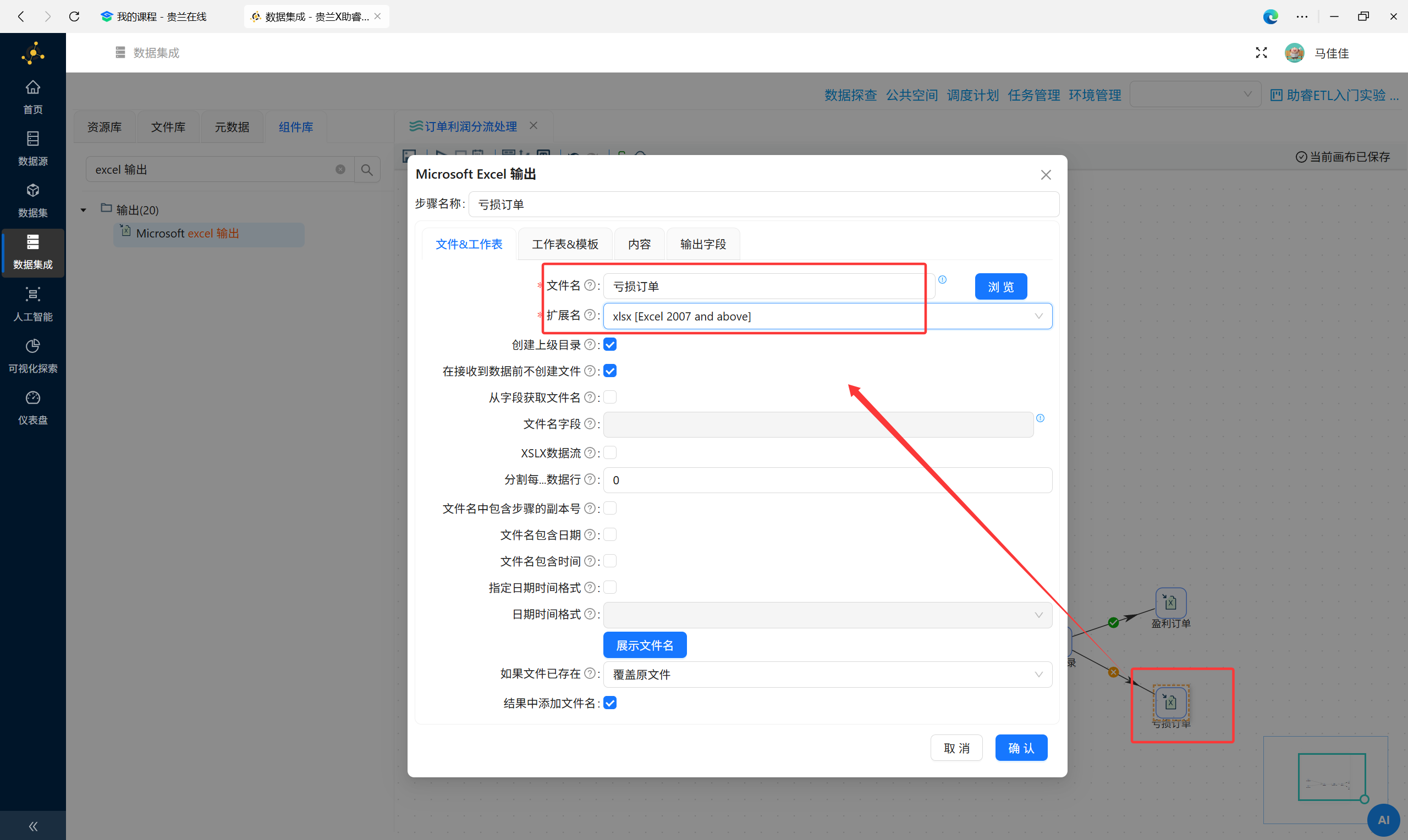

"亏损订单"的excel组件也进行同样的设置。
2.8 执行转换

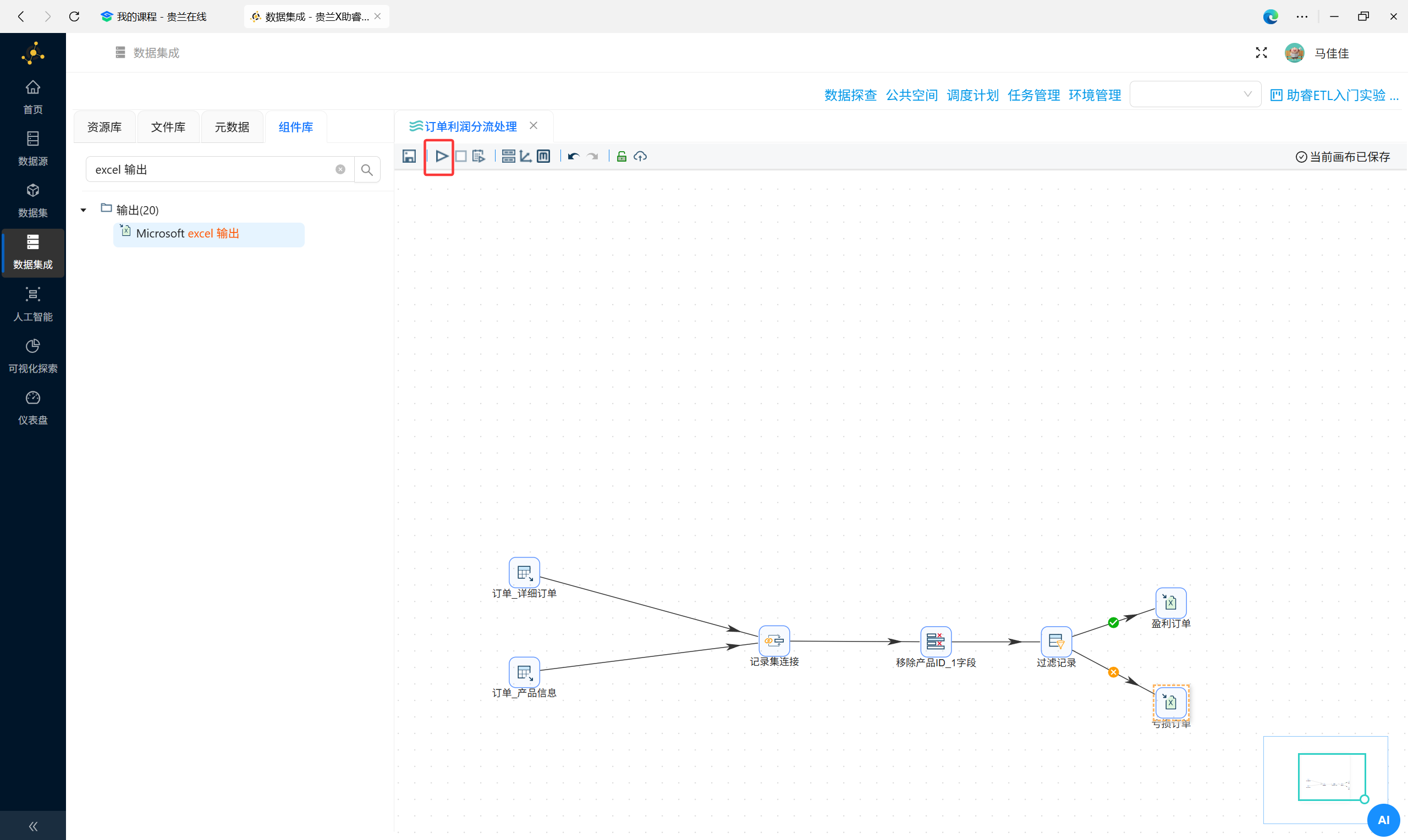

组件配置完成后，可执行转换任务，点击启动按钮。

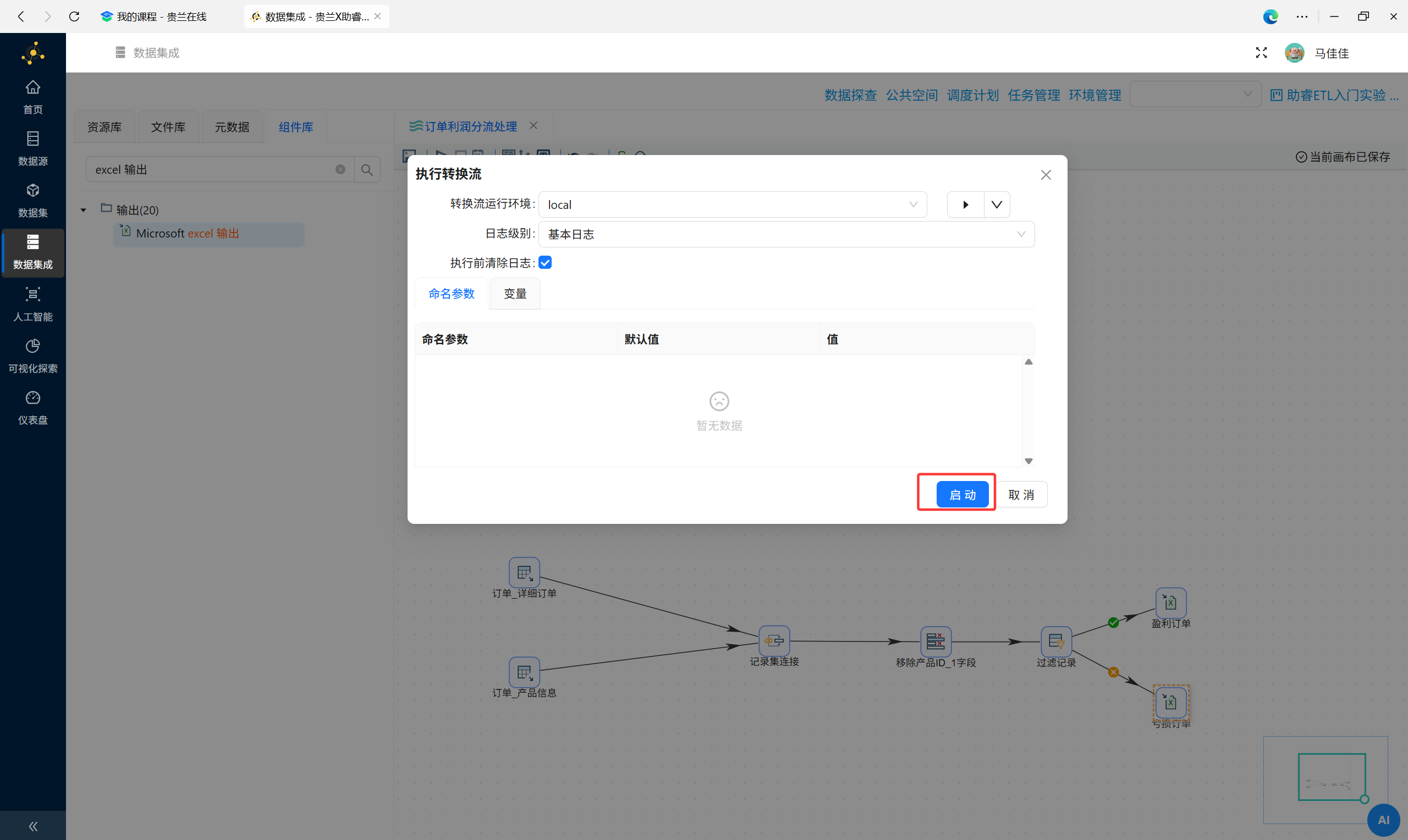

在弹出的窗口中点击"启动"。

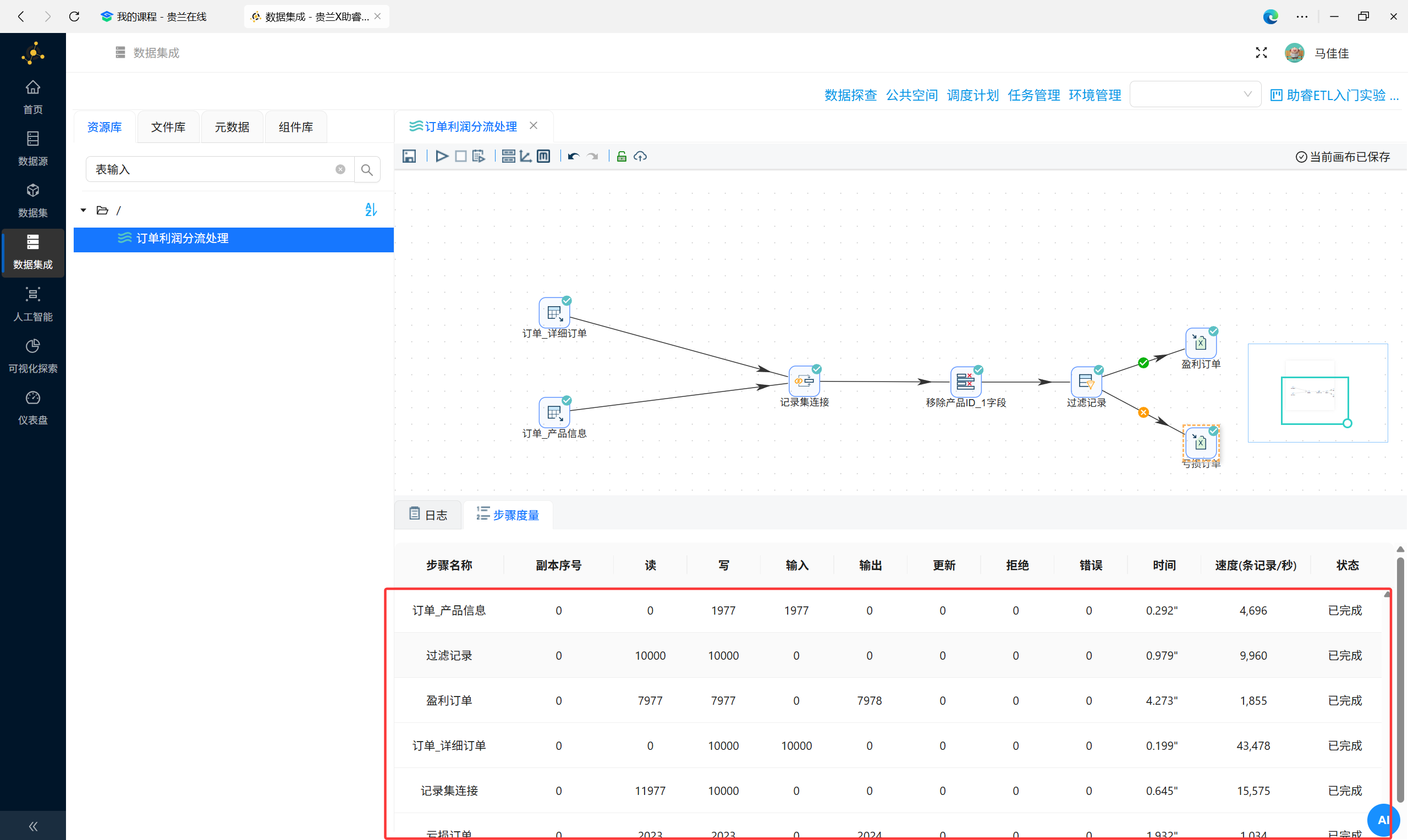

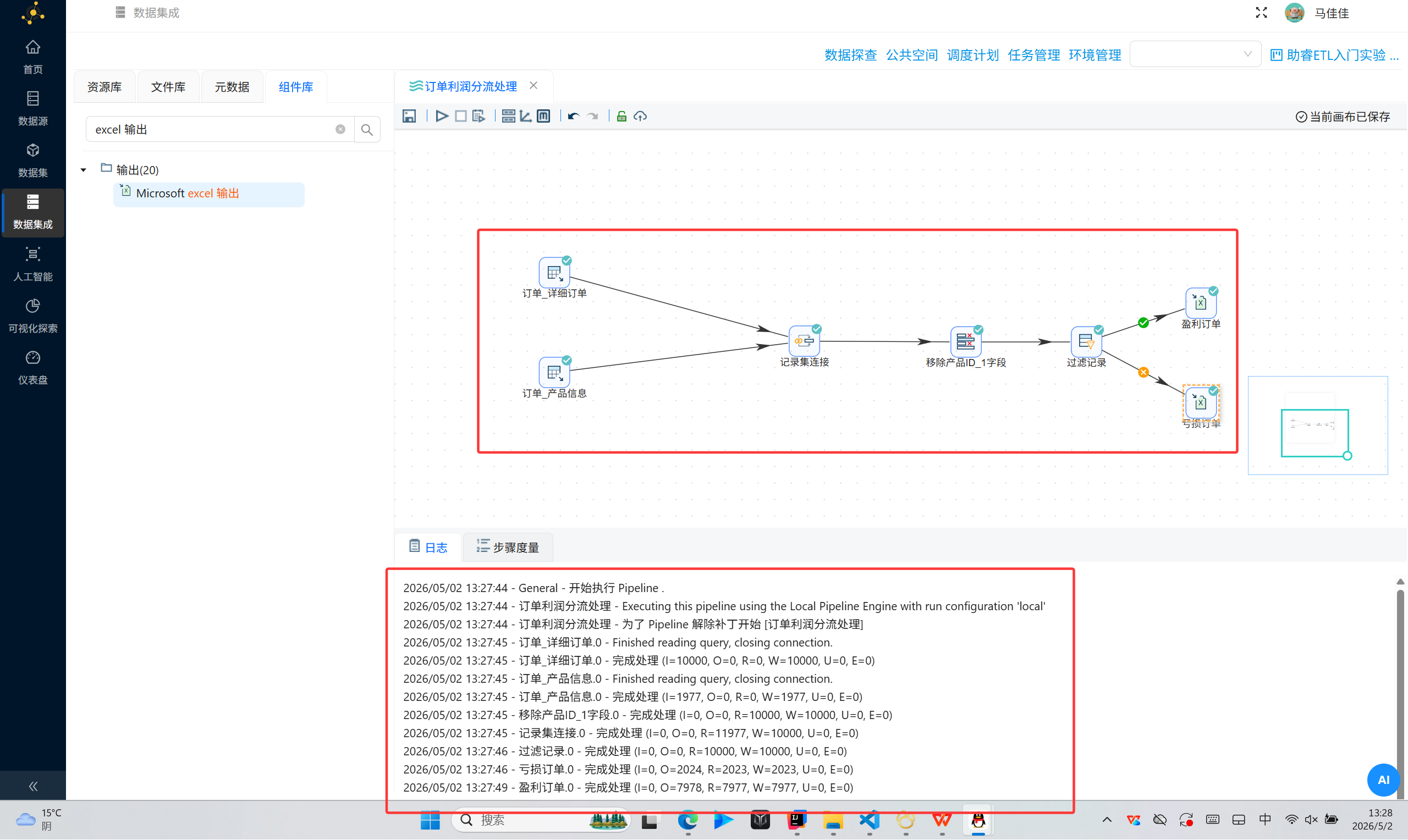

执行成功。
2.9 查看结果

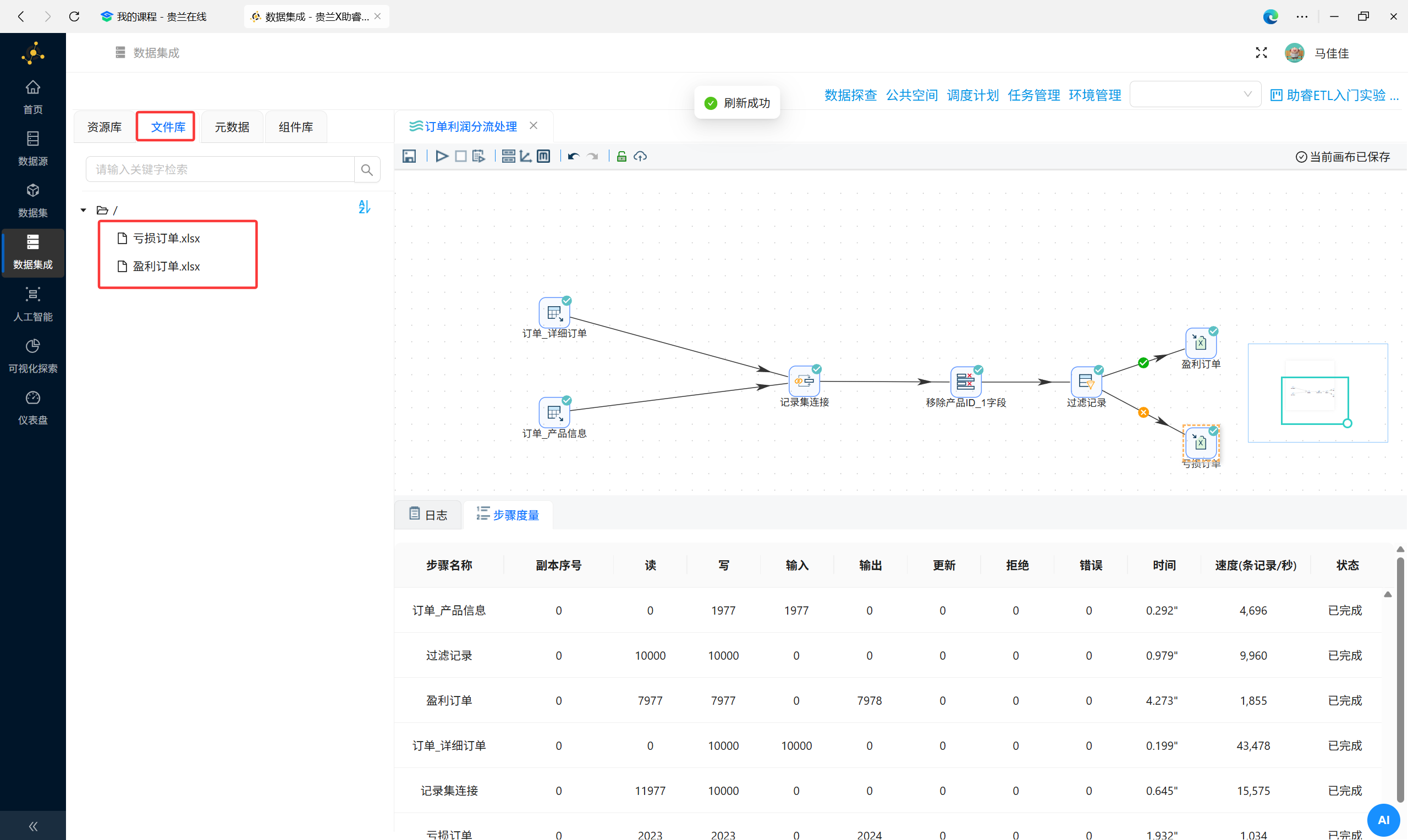

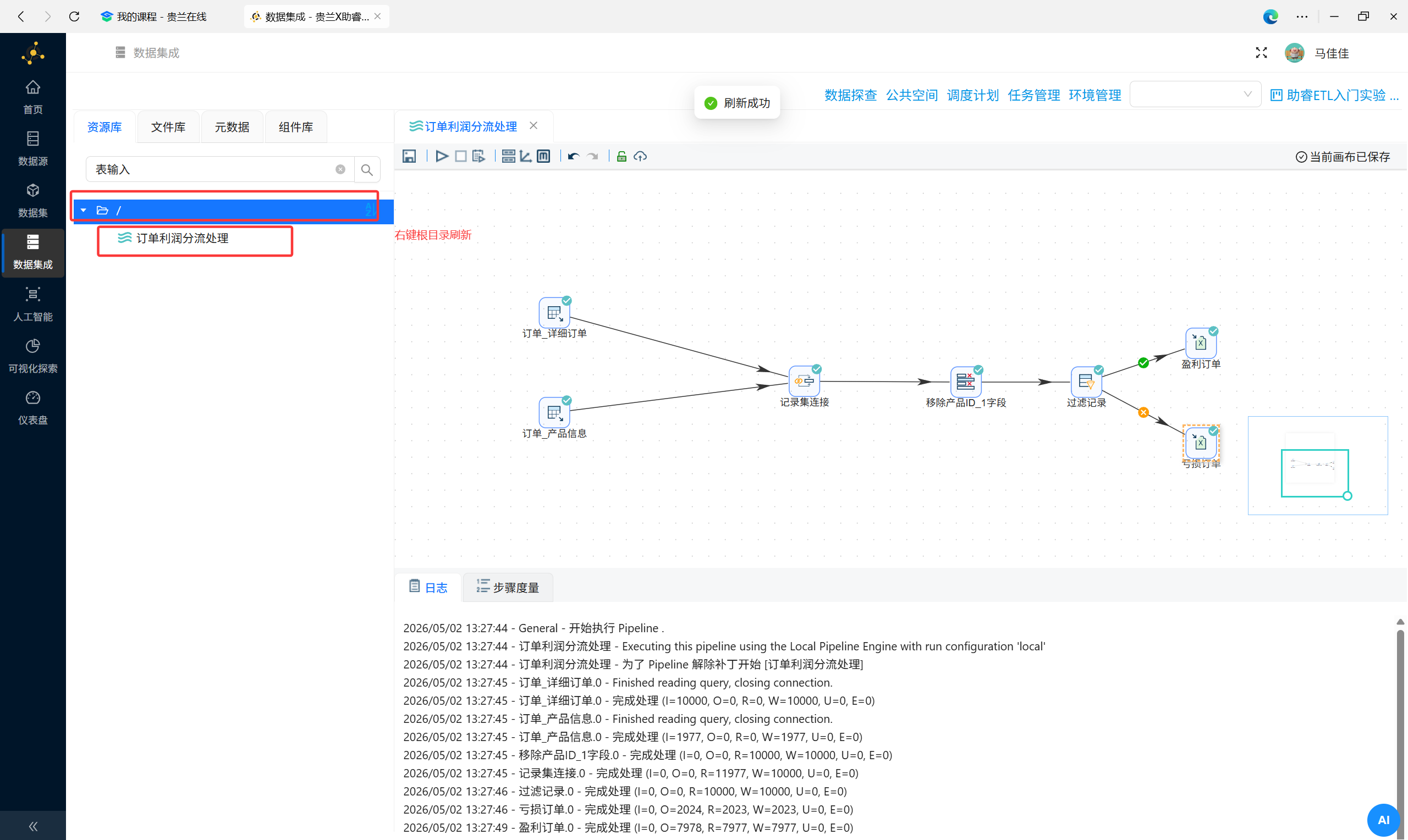

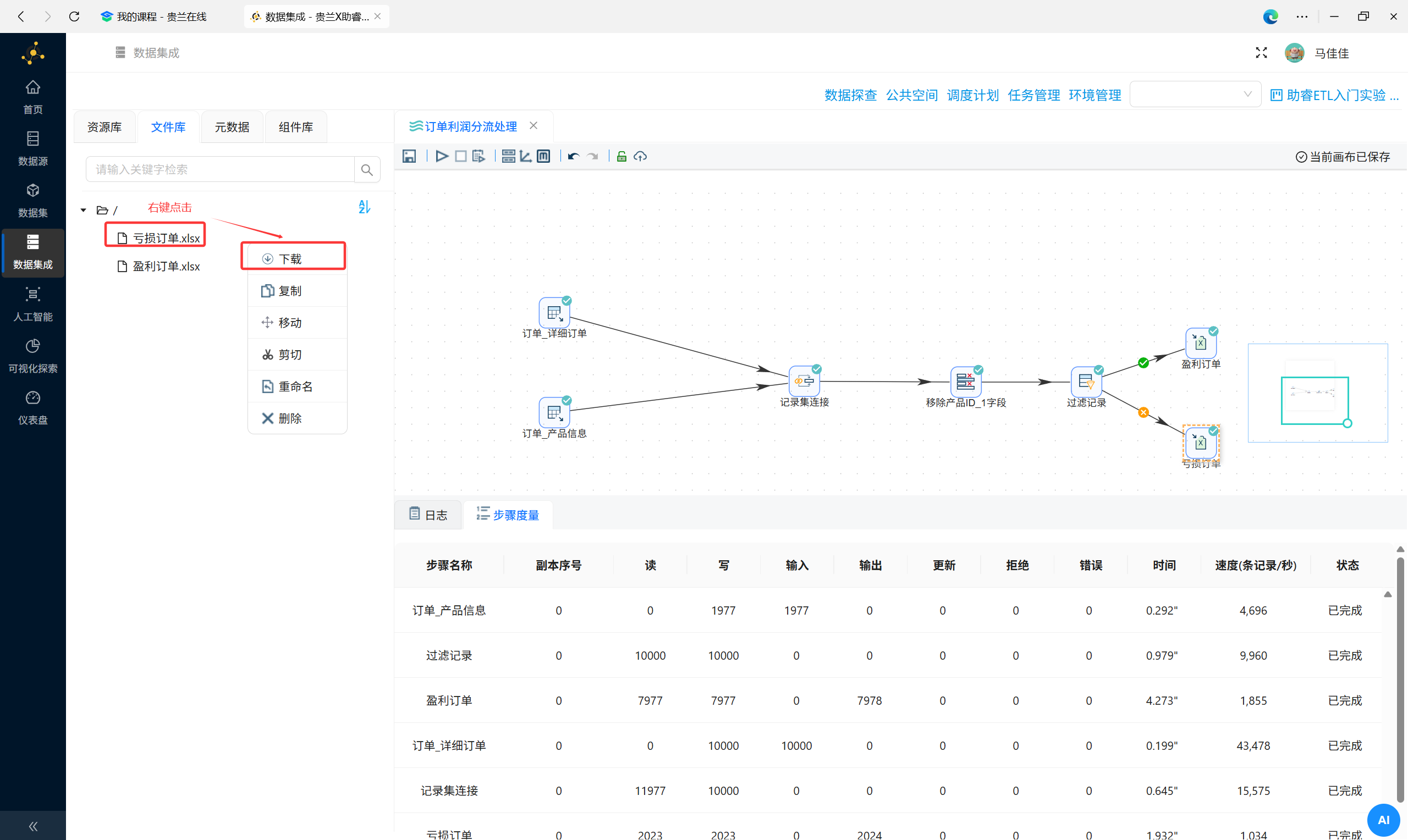

点击"文件库"，右键根目录刷新，可以看到转换任务的输出结果：盈利订单和亏损订单，可以右键下载查看。
三、实验结果
本次实验成功完成了订单数据的关联与利润分流处理，输出结果如下：
| 输出文件 | 内容说明 |
|---|---|
| 盈利订单.xlsx | 利润（profit）≥ 0 的订单记录 |
| 亏损订单.xlsx | 利润（profit）< 0 的订单记录 |
实验结果表明，订单数据与产品信息成功关联，并按利润正负实现了数据分流，为后续的盈利分析提供了规范、可用的数据基础。
四、核心组件说明
实验中使用的核心 ETL 组件及其作用汇总如下：
| 组件 | 作用 |
|---|---|
| 表输入 | 从数据库表中读取原始数据 |
| 记录集连接 | 实现多表之间的关联操作（如左外连接） |
| 字段选择 | 对字段进行筛选、移除、重命名或调整顺序 |
| 过滤记录 | 根据指定条件对数据进行分流或筛选 |
五、实验总结
本次实验基于助睿零代码数据集成平台，完成了订单利润分流处理的ETL任务。通过表输入组件读取订单明细表与产品信息表，利用记录集连接实现左外关联，借助字段选择移除重复ID，再通过过滤记录按利润正负进行分流，最终将盈利订单与亏损订单分别输出至两个Excel文件。实验掌握了平台的基本操作与常用组件的配置方法，理解了多表关联、数据清洗与条件分流的设计思路，为后续复杂数据处理场景奠定了实践基础。
