基于助睿平台的订单利润分流数据加工

实验背景

1.1 实验目的

本次实验旨在掌握以下技能并完成对应任务：

• 掌握技能：熟练使用助睿数智（Uniplore）一站式数据科学实验平台进行零代码数据加工，重点掌握助睿ETL软件的基本操作，包括新建转换、添加组件、执行转换；理解ETL（抽取、转换、加载）的基本流程，掌握核心组件的使用，包括表输入、记录集连接、字段选择、过滤记录、表输出；能够实现多表关联、数据过滤与分流处理，综合运用数据分流、字段计算、聚合汇总等算子对业务数据进行加工。

• 完成任务：基于给定的销售订单原始数据，完成“订单利润分流”数据加工。具体包括筛选出高利润订单、对订单进行区域分流、计算各区域的核心利润指标，最终输出可供业务分析使用的汇总表。

1.2 实验环境

• 实验平台：助睿数智（Uniplore）一站式数据科学实验平台

• 登录地址：https://lab.guilian.cn/

• 平台官网：https://www.uniplore.com/

• 数据库：MySQL

• 实验数据：订单表（business_analysis.order_detail）、产品表（business_analysis.product）

1.3 处理流程简述

1. 数据读取。将订单表（business_analysis.order_detail）与产品表（business_analysis.product）接入平台。

2. 多表关联。对两张表按产品ID进行左外连接，将产品信息补充到订单明细中。

3. 字段整理。移除连接后产生的重复字段，保留关键业务字段，并计算订单利润。

4. 数据分流。按利润是否大于等于零进行条件判断，将数据分流为两条分支。

5. 结果输出。分别将盈利订单和亏损订单输出到两个独立的Excel文件中。

实验步骤

2.1创建实验项目

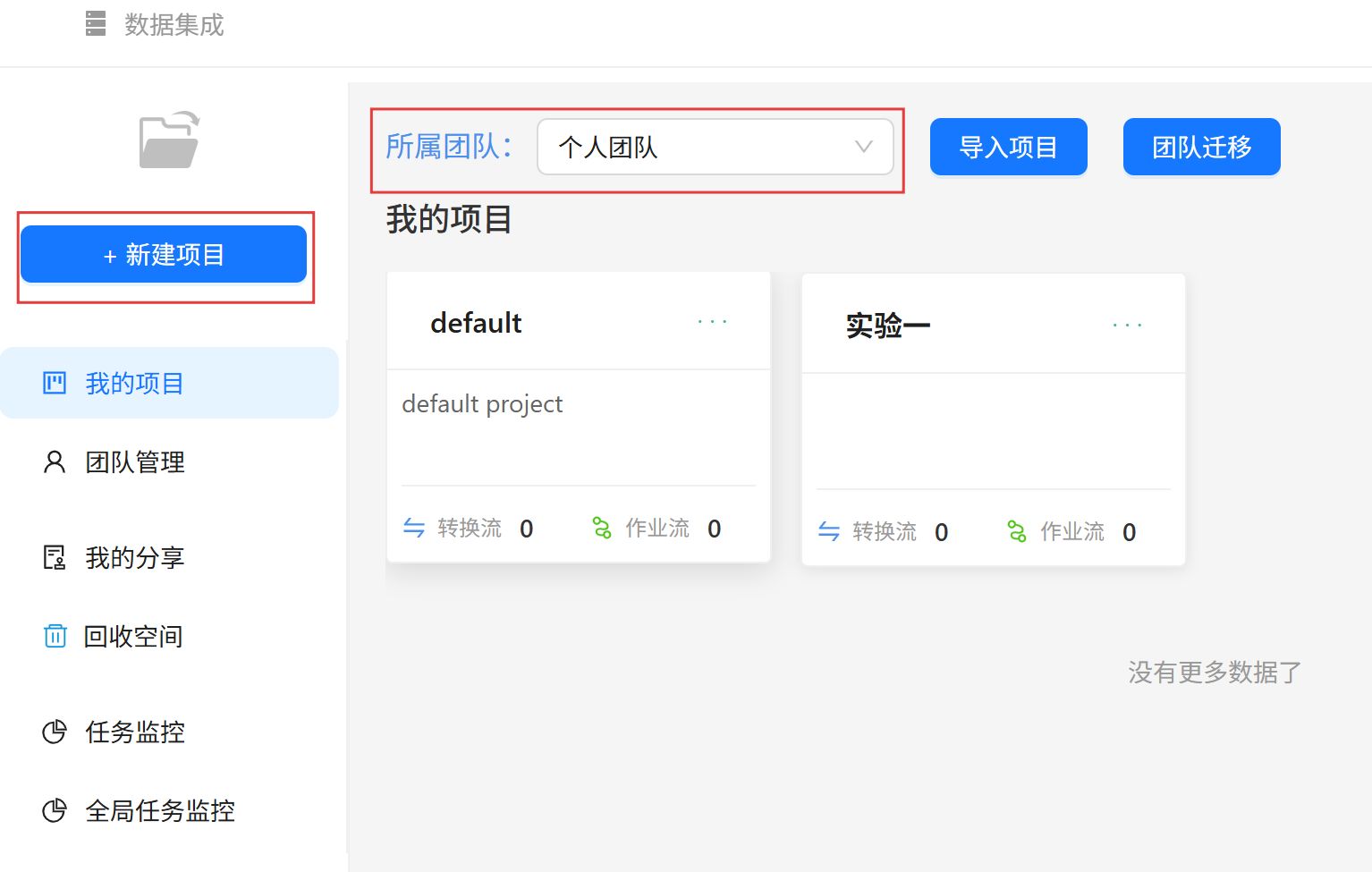

新建空白实验项目：选择所属团队为个人团队，点击“+新建项目”。

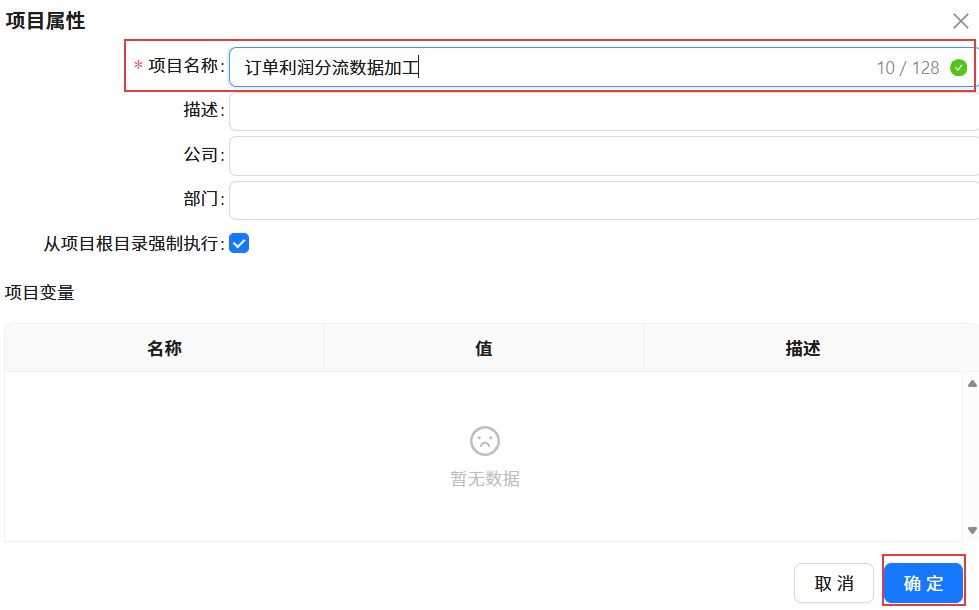

修改项目名称：在项目名称一栏输入“订单利润分流数据加工”后点击“确定”。

2.2同步数据源

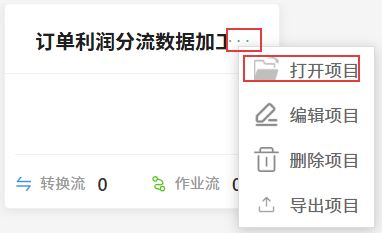

打开项目：点击该项目右上角“...”，点击“打开项目”。

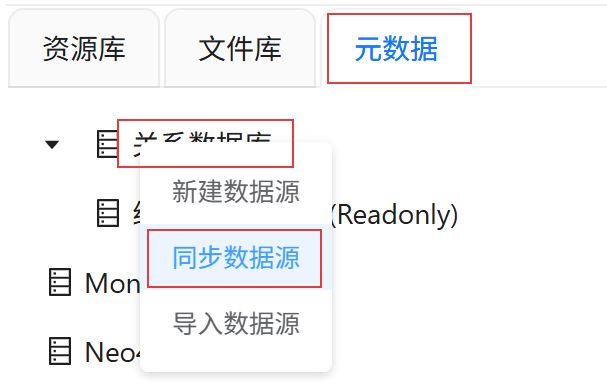

获取本次实验的数据集：点击“元数据”，右键“关系数据库”，点击“同步数据源”。

2.3创建转换流

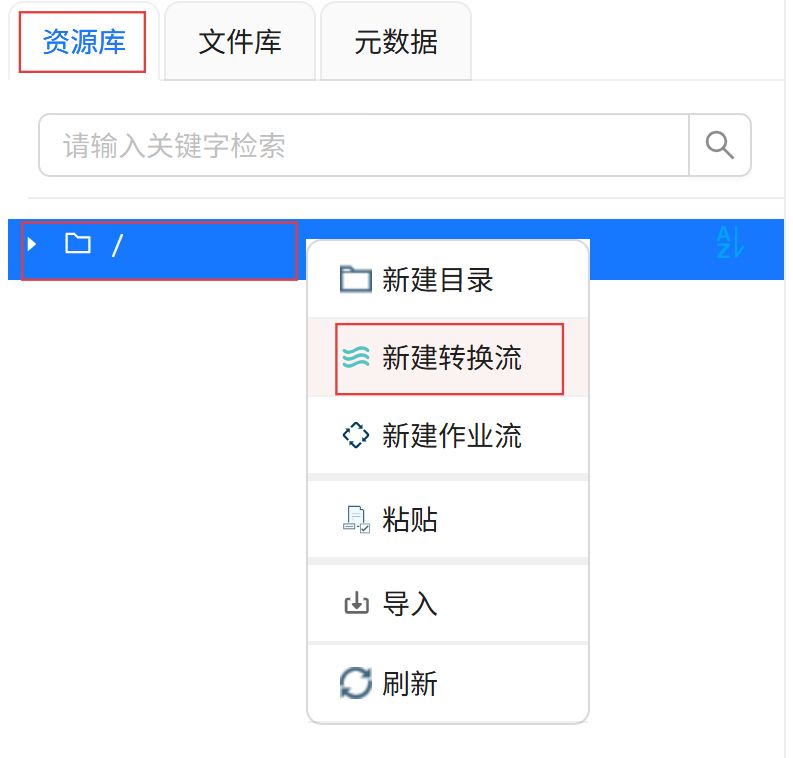

新建转换流：点击“资源库”，右键根目录，点击“新建转换流”。

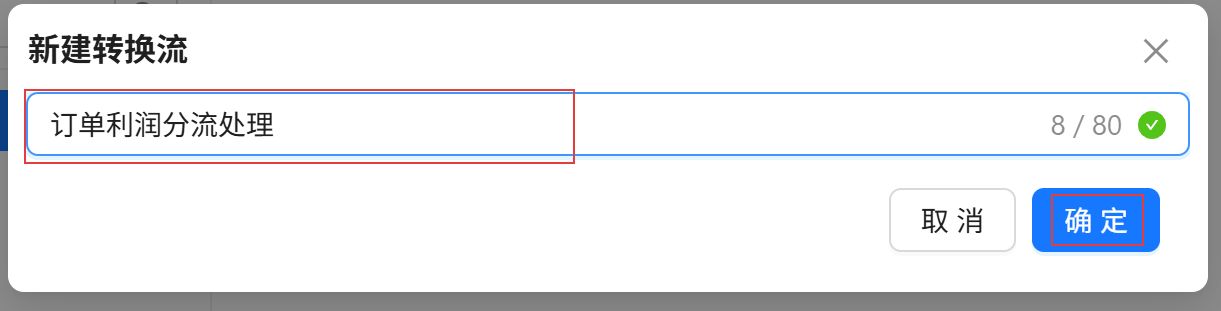

修改转换流名称：输入“订单利润分流处理”后点击“确定”。

2.4添加组件

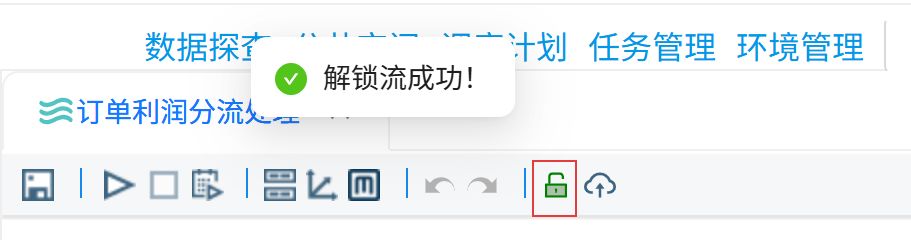

解除转换流设计界面的锁定：点击锁形图标进行解锁

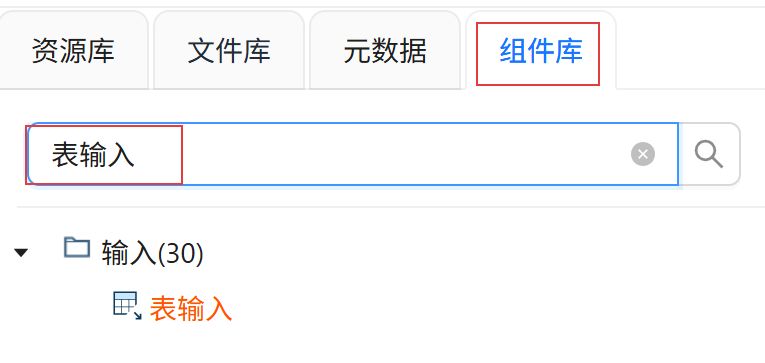

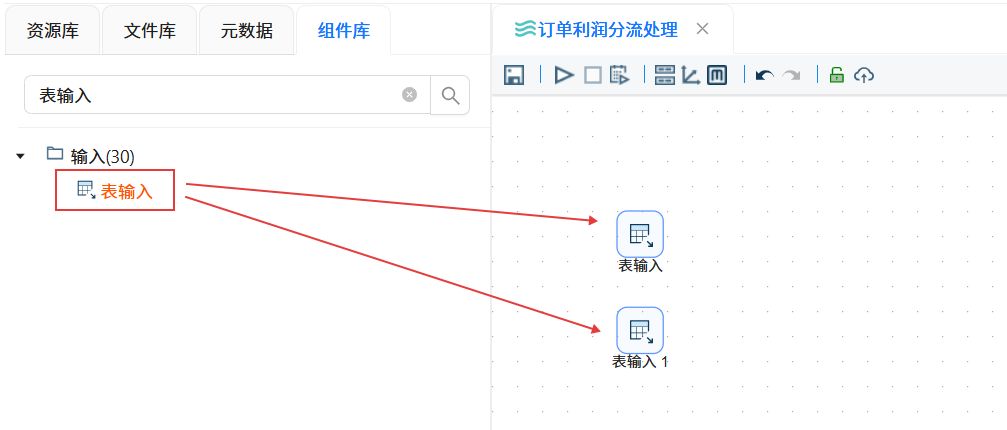

添加表输入组件：点击“组件库”，在搜索框中输入“表输入”，拖拽两个表输入组件至画布。

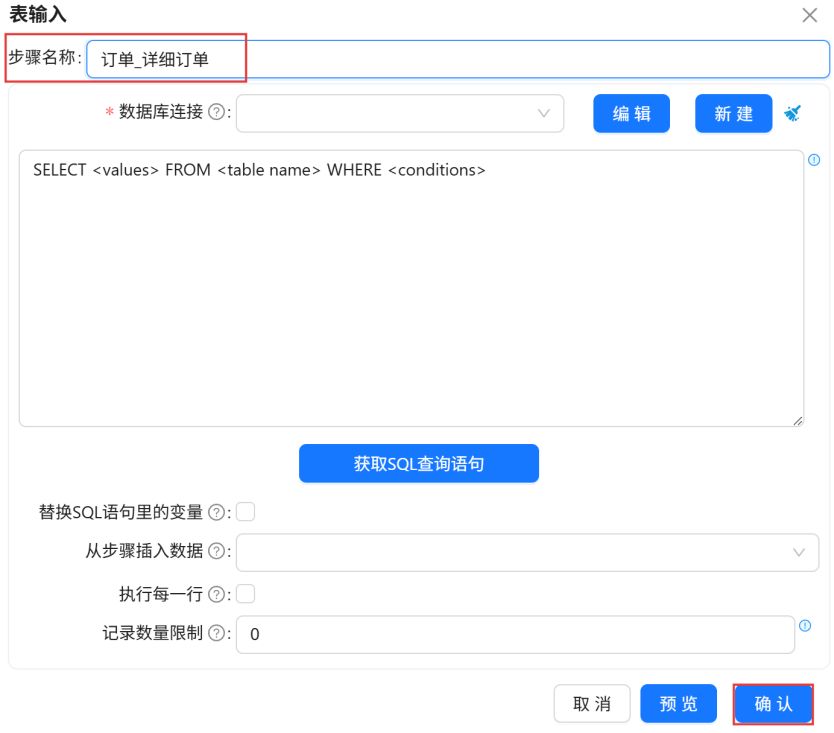

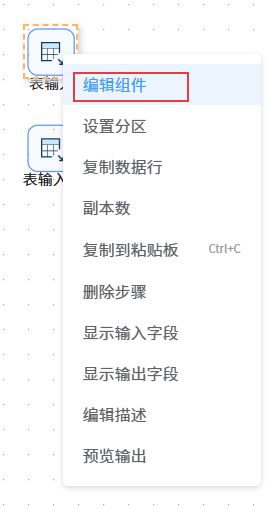

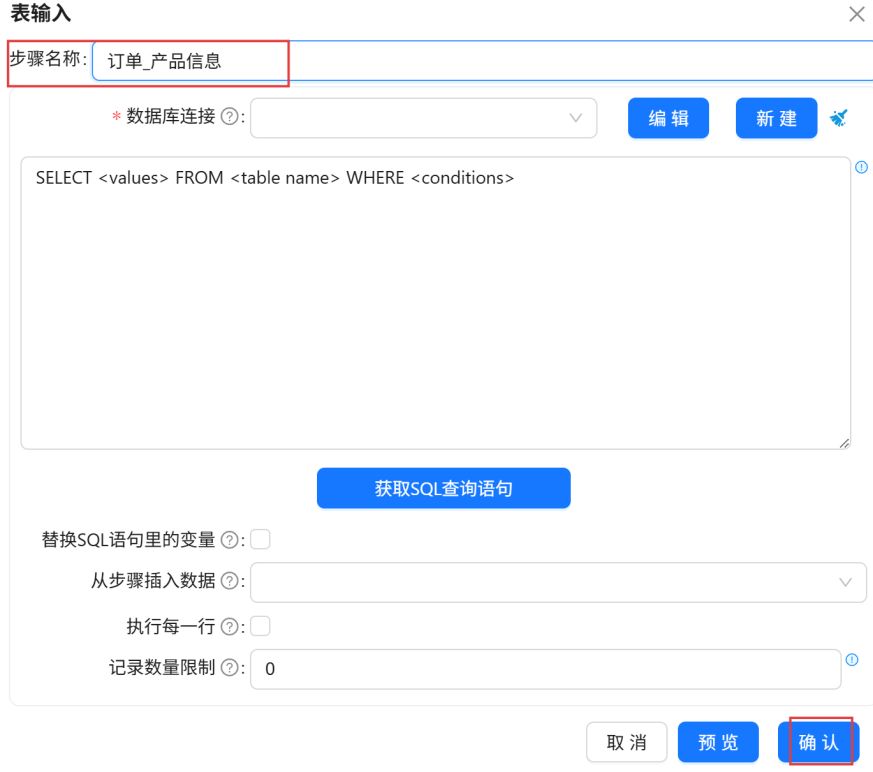

修改表输入组件名称：右键画布中的表输入组件，点击“编辑组件”。修改步骤名称为“订单_详细订单”，点击“确认”。同样的将另一个表输入组件修改为“订单_产品信息”。

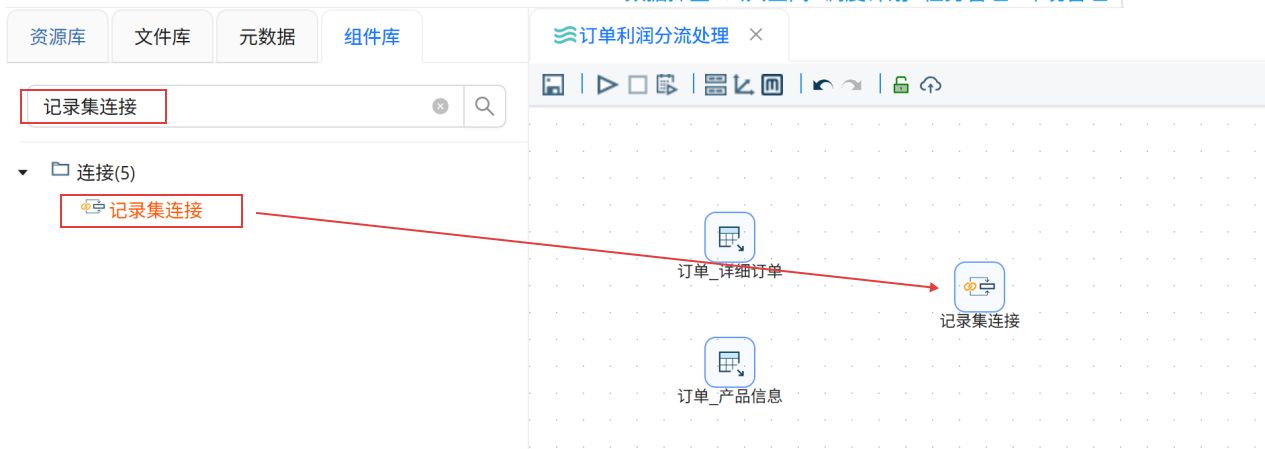

添加记录集连接组件：在左侧搜索框中输入“记录集连接”，将其拖拽至画布中。

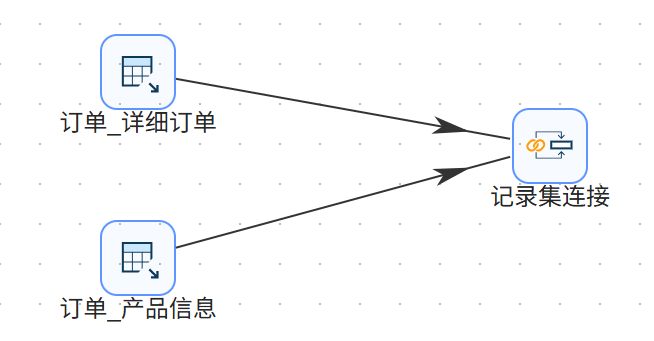

创建连接线：分别将两个表输入组件与记录集连接组件进行连接。

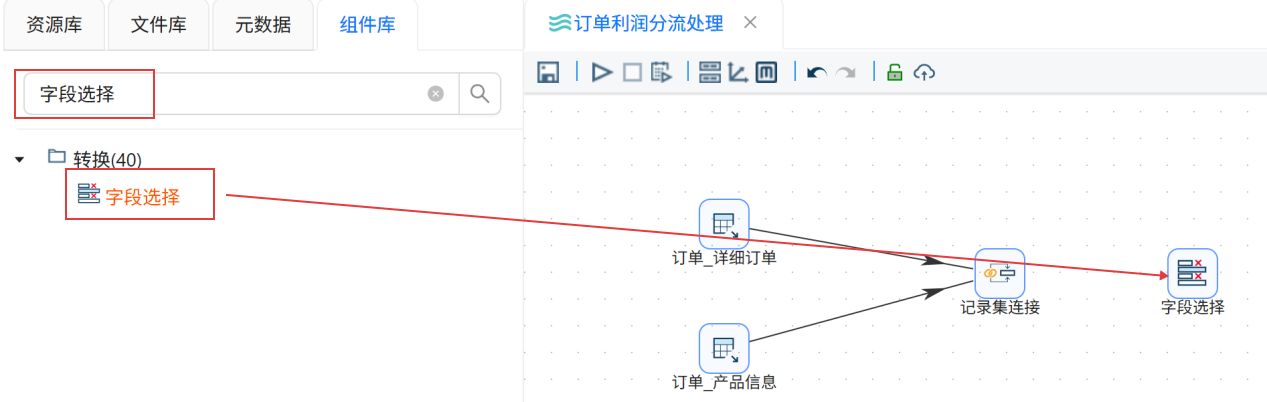

添加字段选择组件：在左侧搜索框中输入“字段选择”，将其拖拽至画布中。

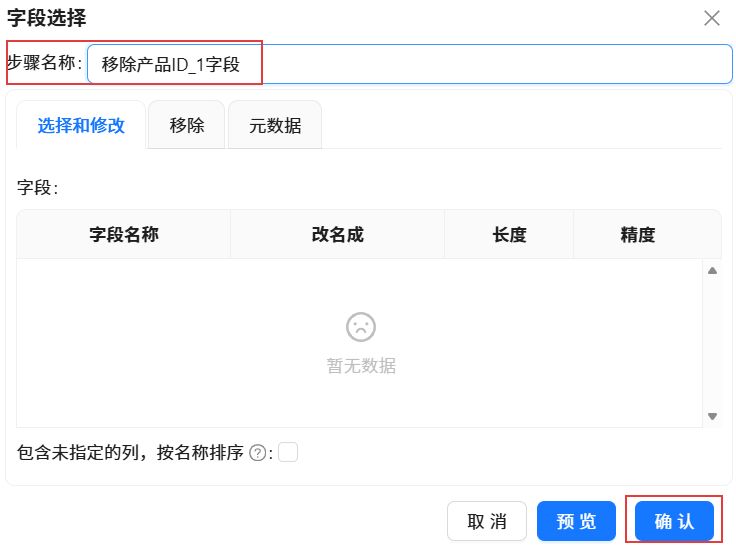

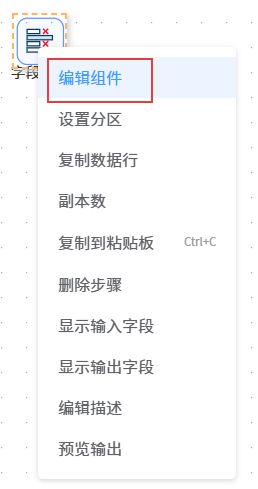

修改字段选择组件名称：右键画布中的字段选择组件，点击“编辑组件”。修改步骤名称为“移除产品ID_1字段”，点击“确认”。

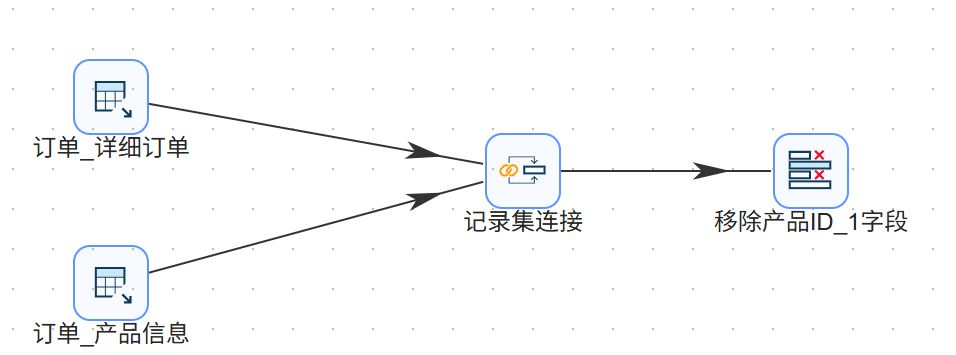

创建连接线：将记录集连接组件与字段选择组件进行连接。

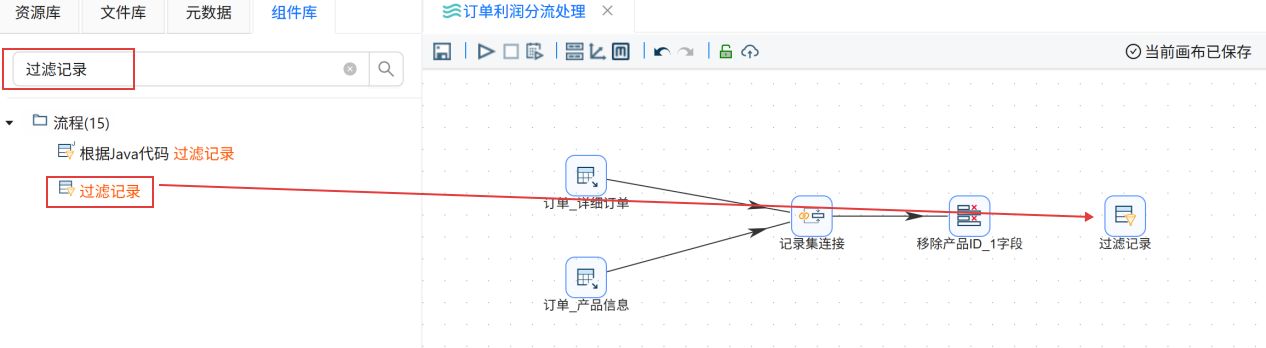

添加过滤记录组件：在左侧搜索框中输入“过滤记录”，将其拖拽至画布中。

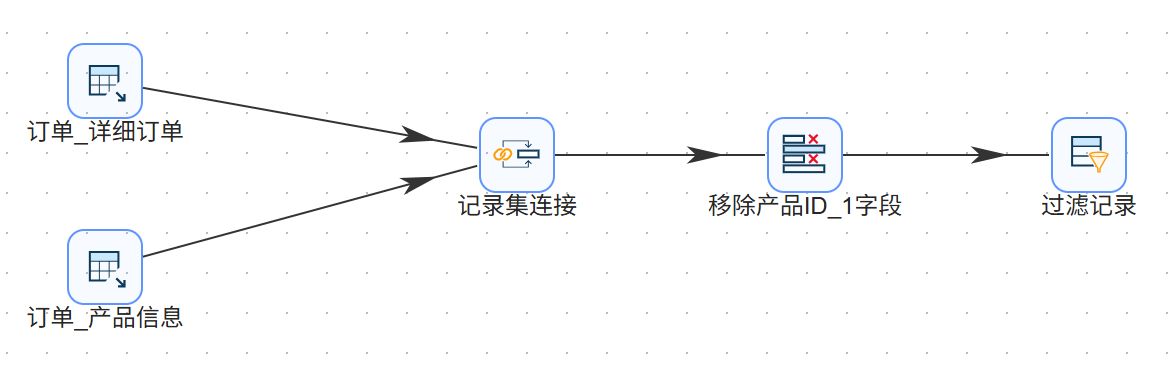

创建连接线：将字段选择组件与过滤记录组件进行连接。在弹出的窗口点击“主输入步骤”。

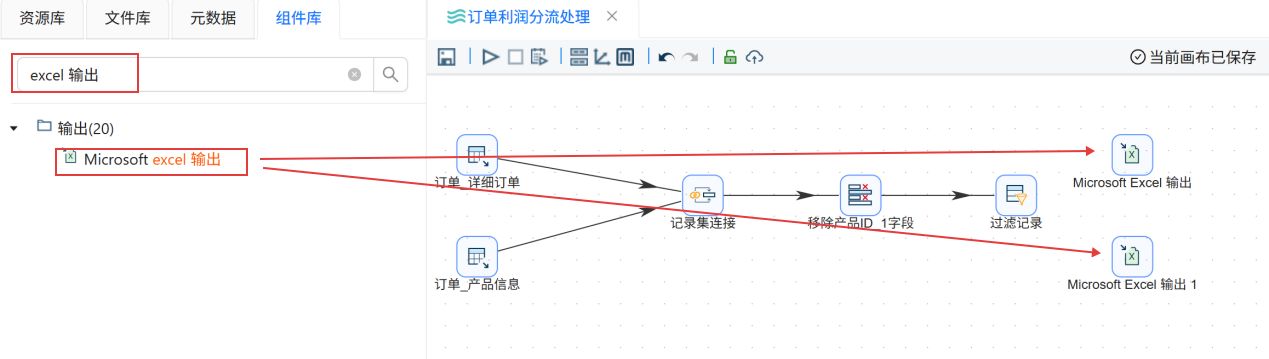

添加excel输出组件：在左侧搜索框中输入“excel 输出”，拖拽两个Microsoft excel 输出组件至画布中。

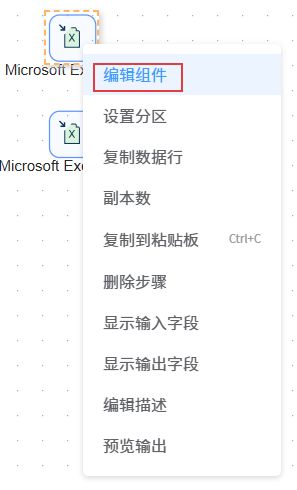

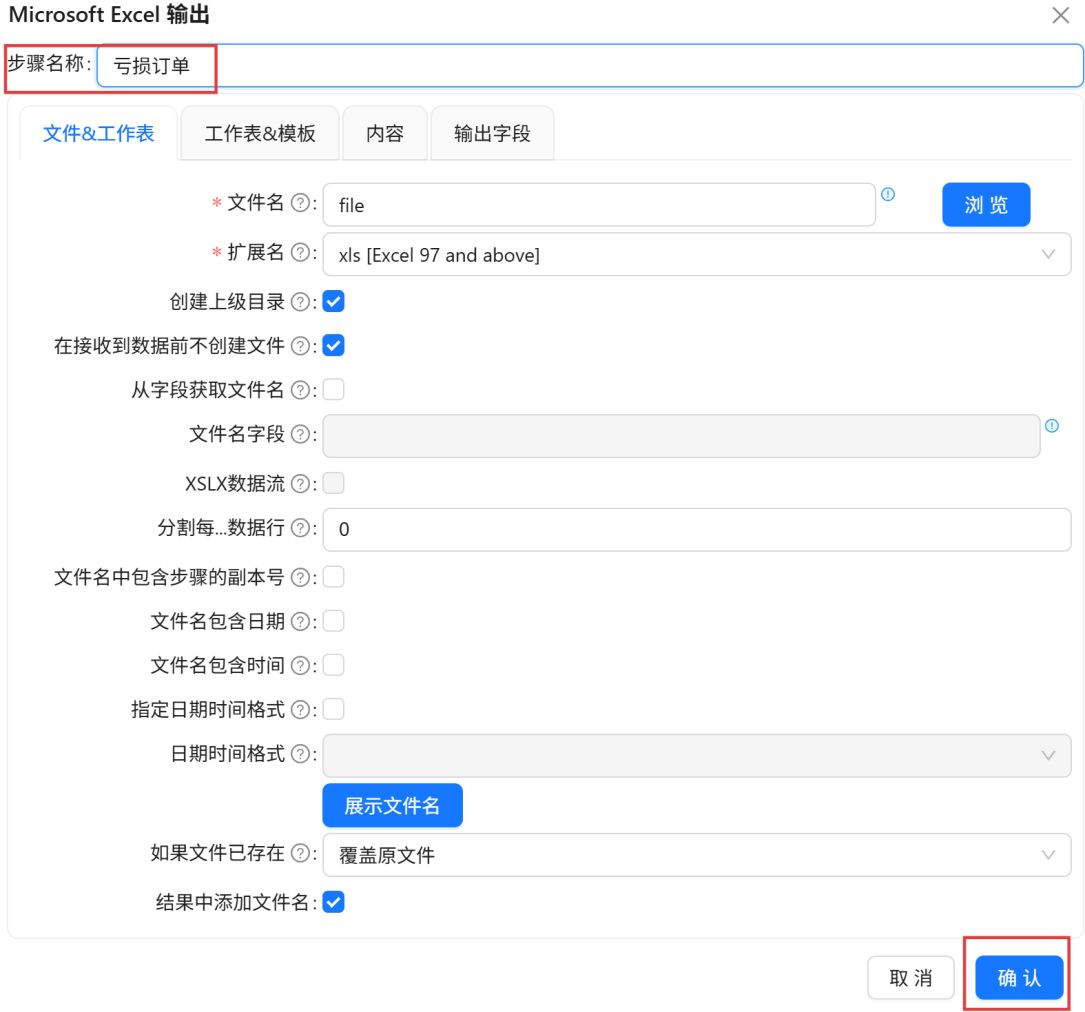

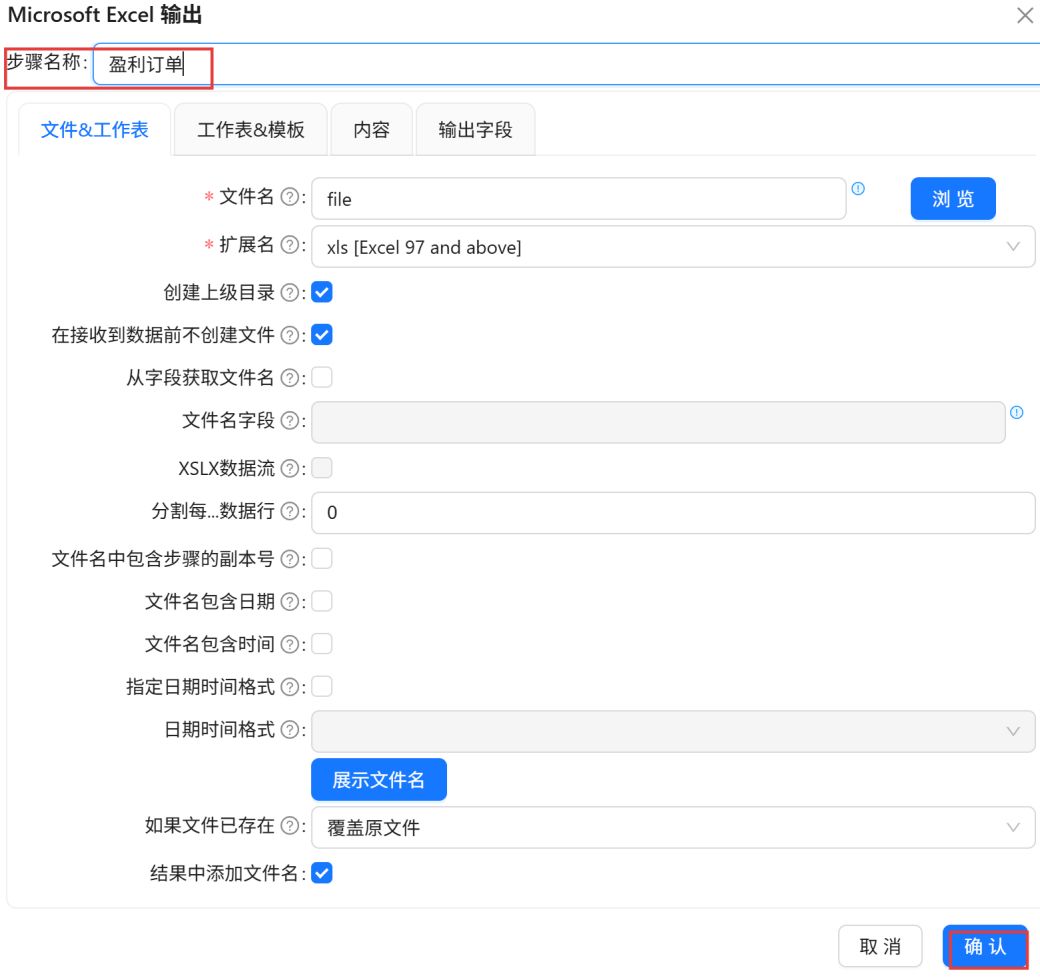

修改excel输出组件名称：右键画布中的Microsoft excel 输出组件，点击“编辑组件”。修改步骤名称为“盈利订单”，点击“确认”。同样的将另一个表输入组件修改为“亏损订单”。

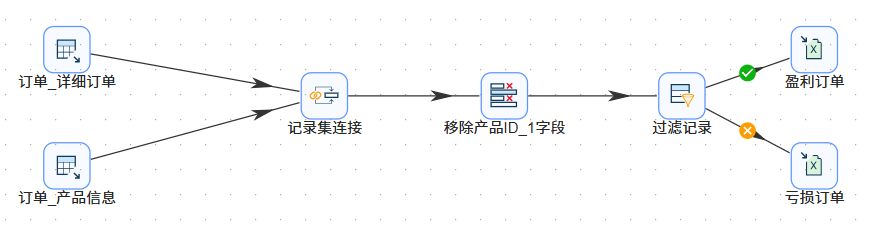

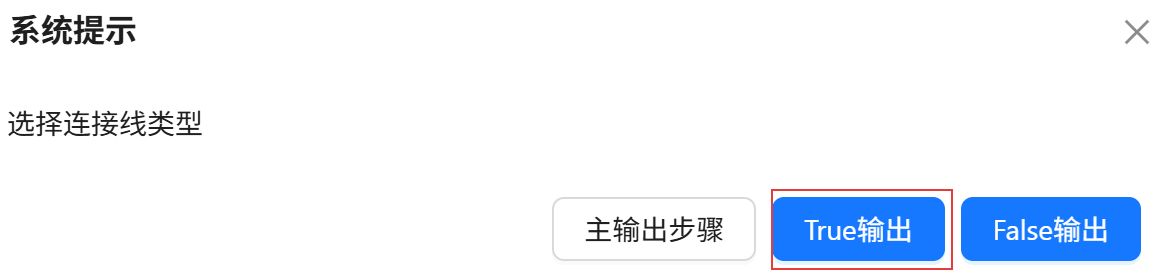

创建连接线：将过滤记录组件分别与两个excel输出组件进行连接。在弹出的窗口中分别选择“True输出”和“False输出”。

2.5配置组件信息

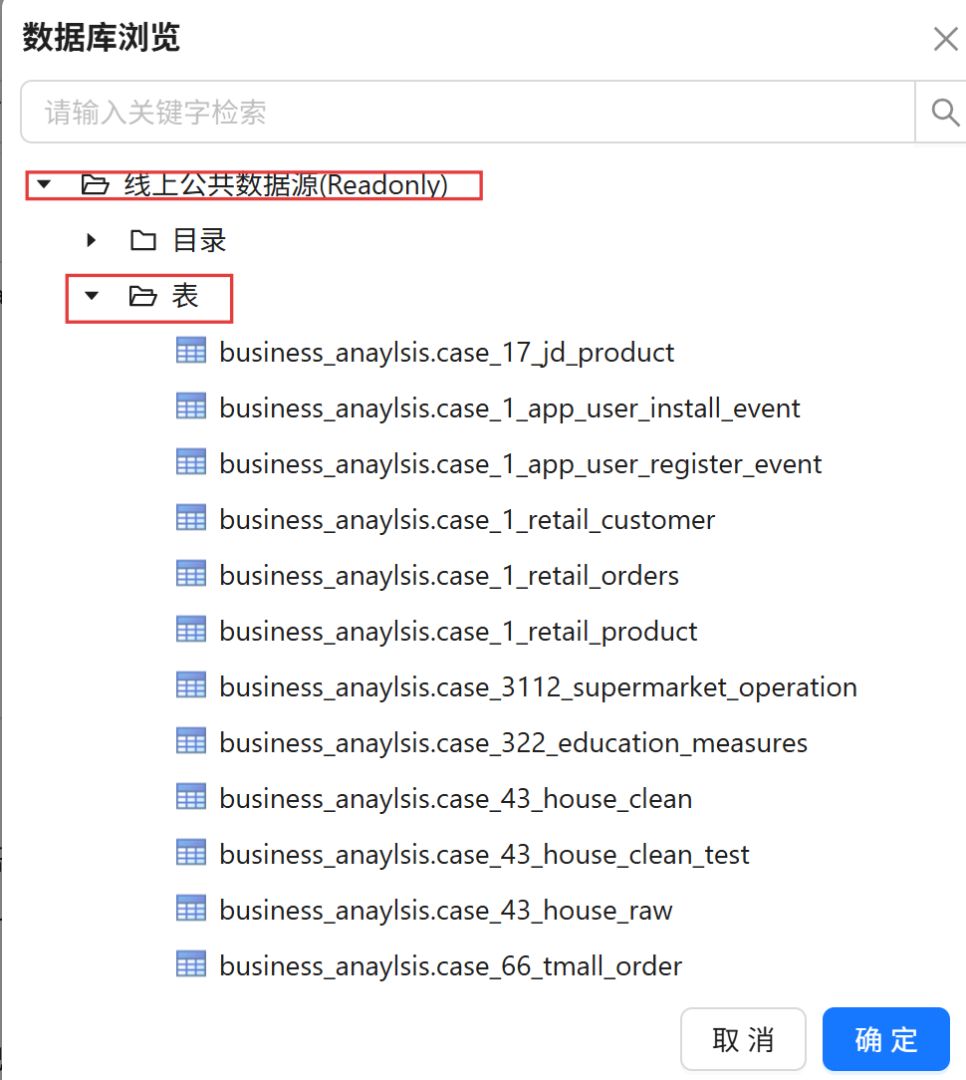

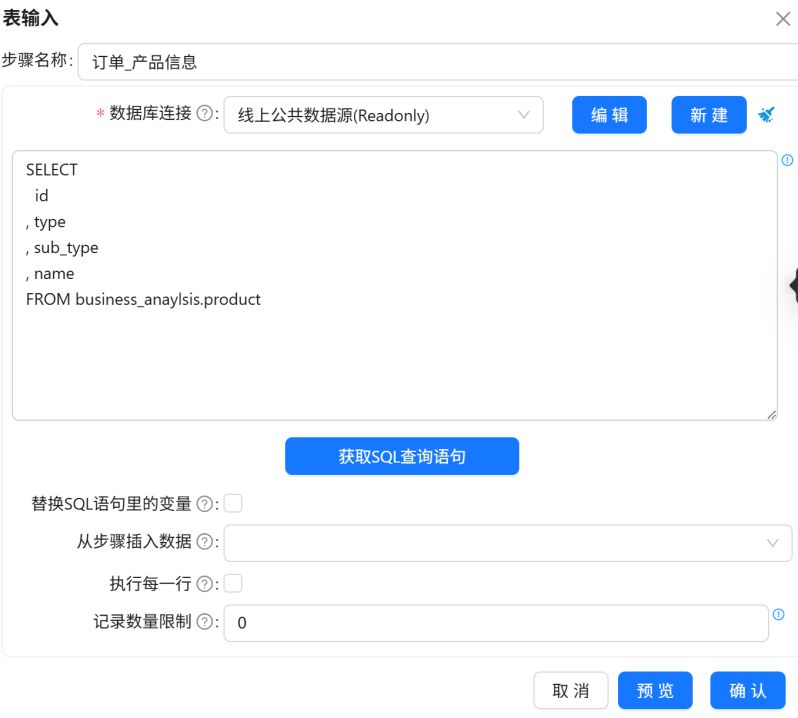

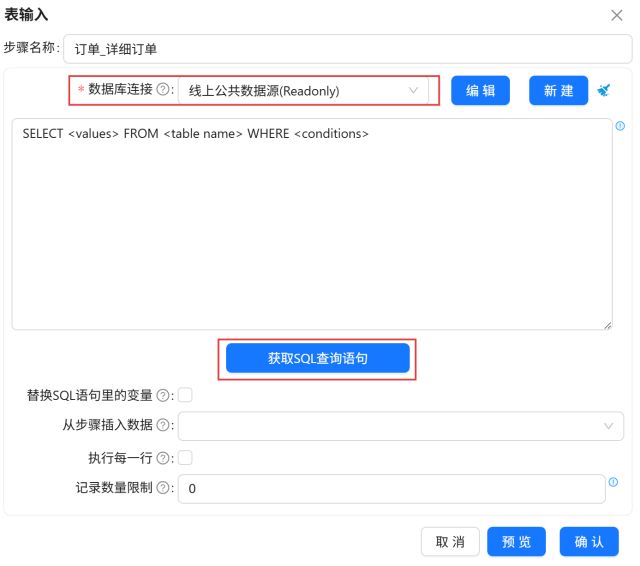

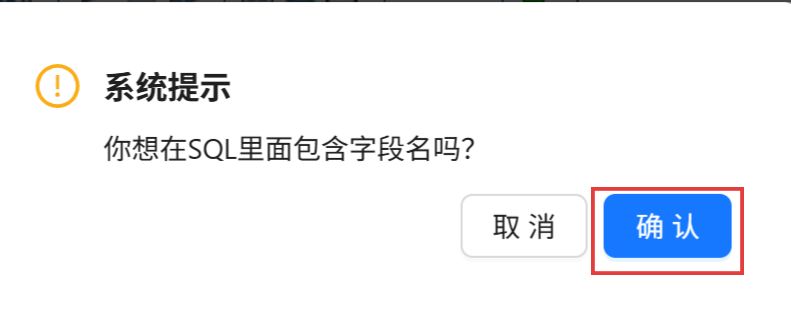

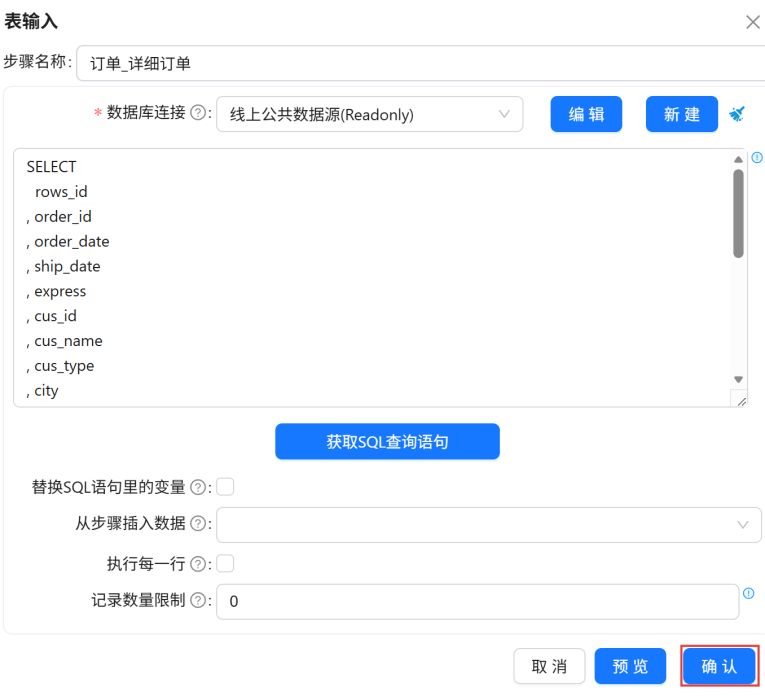

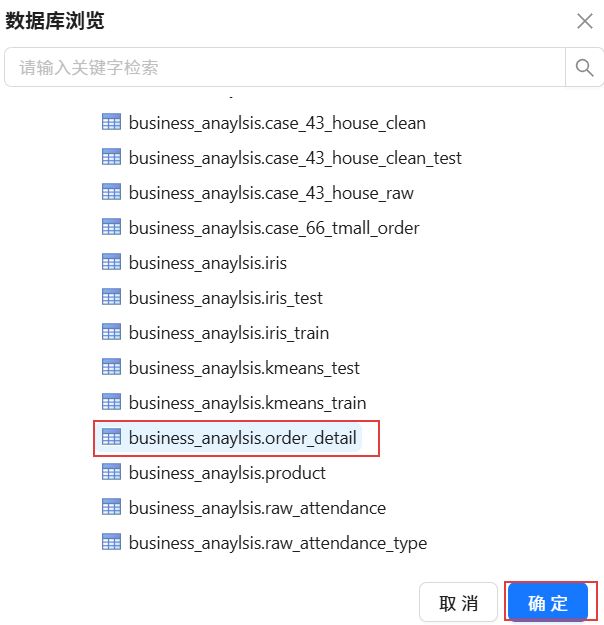

表输入组件配置：双击“订单_详细订单表”输入组件，在数据库连接下拉框中选择“线上公共数据源（Readonly）”。点击“获取SQL查询语句”。点开“线上公共数据源（Readonly）”-“表”目录。下滑找到“business_analysis.order_detail”并点击它，然后点击“确定”。在弹出的窗口中点击“确认”。最后在配置界面点击“确认”。另一个“订单_产品信息表”输入组件也按上述同样配置，获取“business_analysis.product”的SQL查询语句。

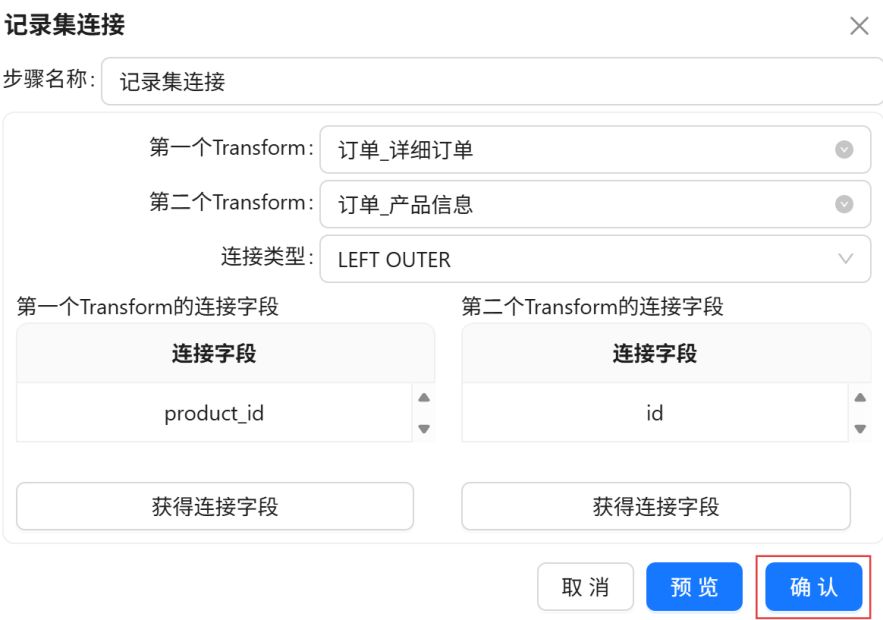

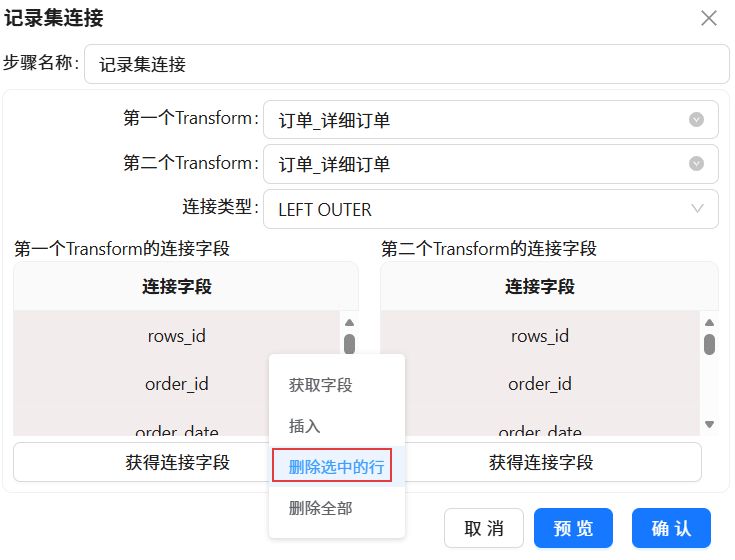

记录集连接组件配置：双击记录集连接组件。第一个Transform选择“订单_详细订单”，第二个Transform选择“订单_产品信息”，连接信息类型选择“LEFT OUTER”。点击两个“获取连接字段”。按住Ctrl，左键选中多余的字段，点击“删除选中的行”，左边只留下“prodeuct_id”字段，右边只留下“id”字段，最后点击“确认”。

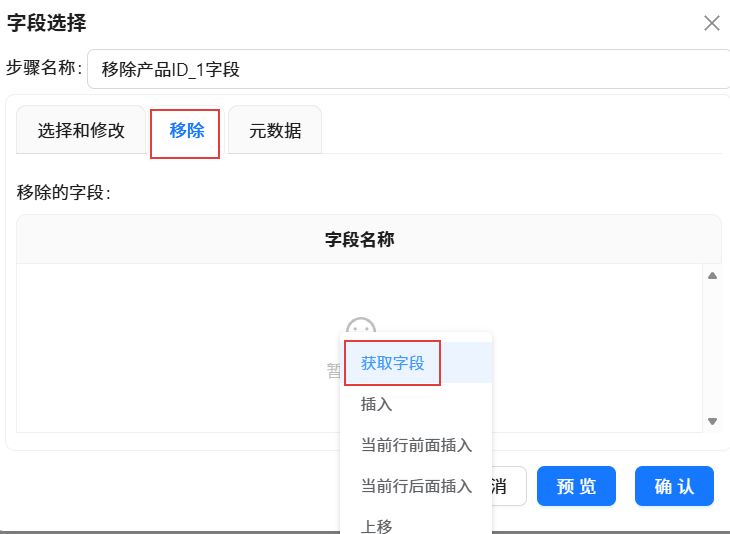

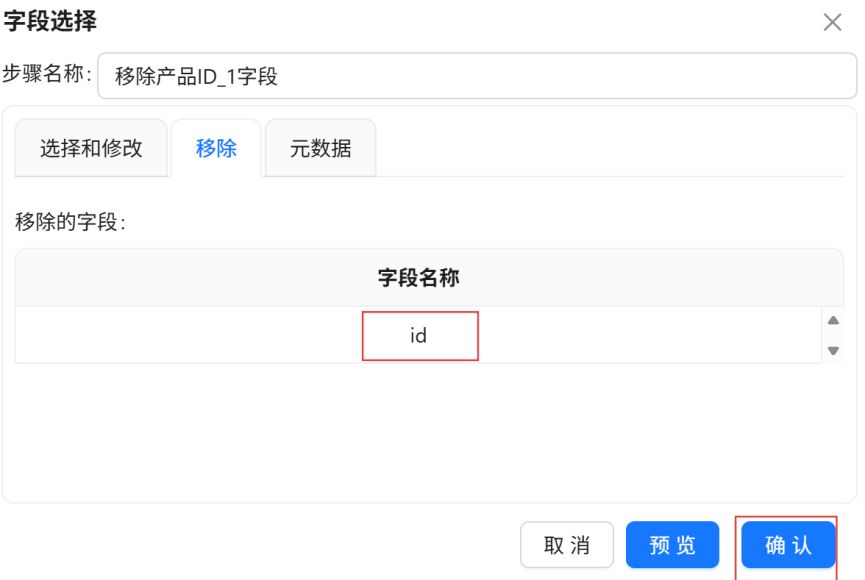

字段选择组件配置：双击字段选择组件。点击“移除”，右键“字段名称”，点击“获取字段”。按上述方法删除多余字段，只留下“id”字段，最后点击“确认“。

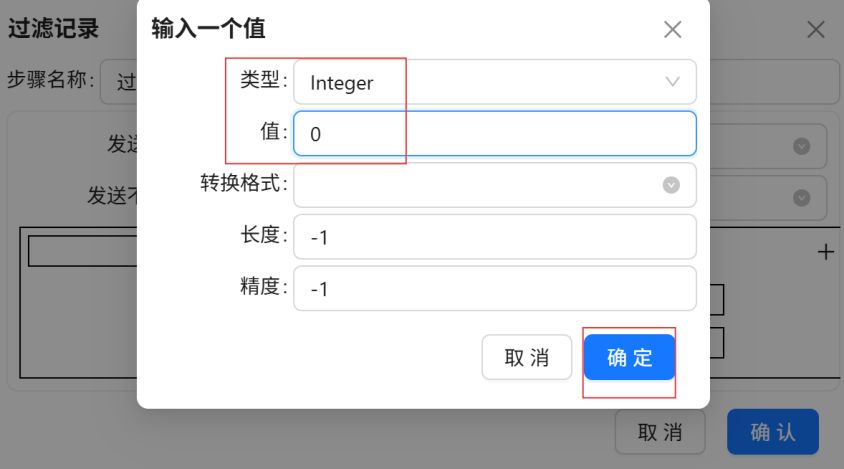

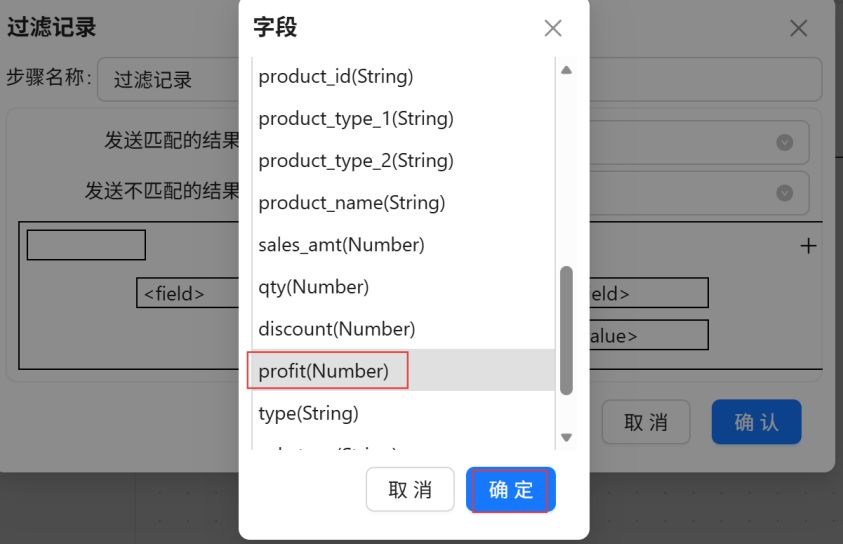

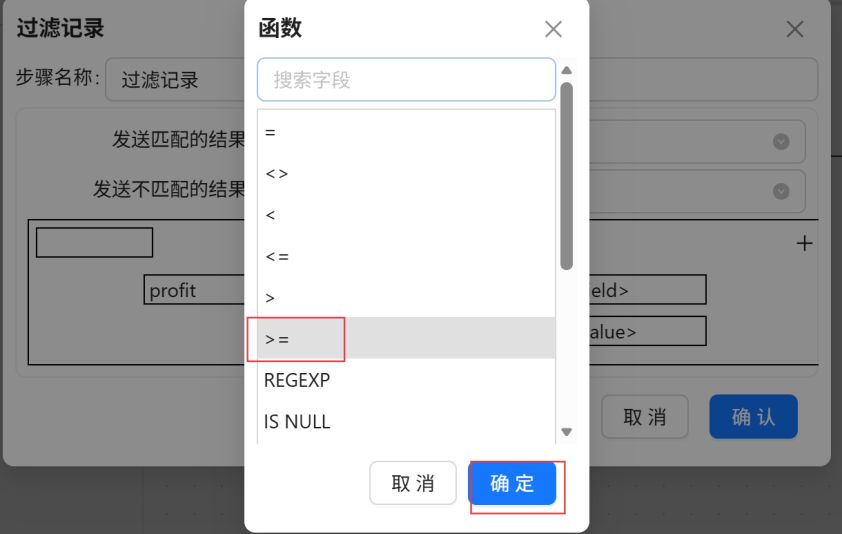

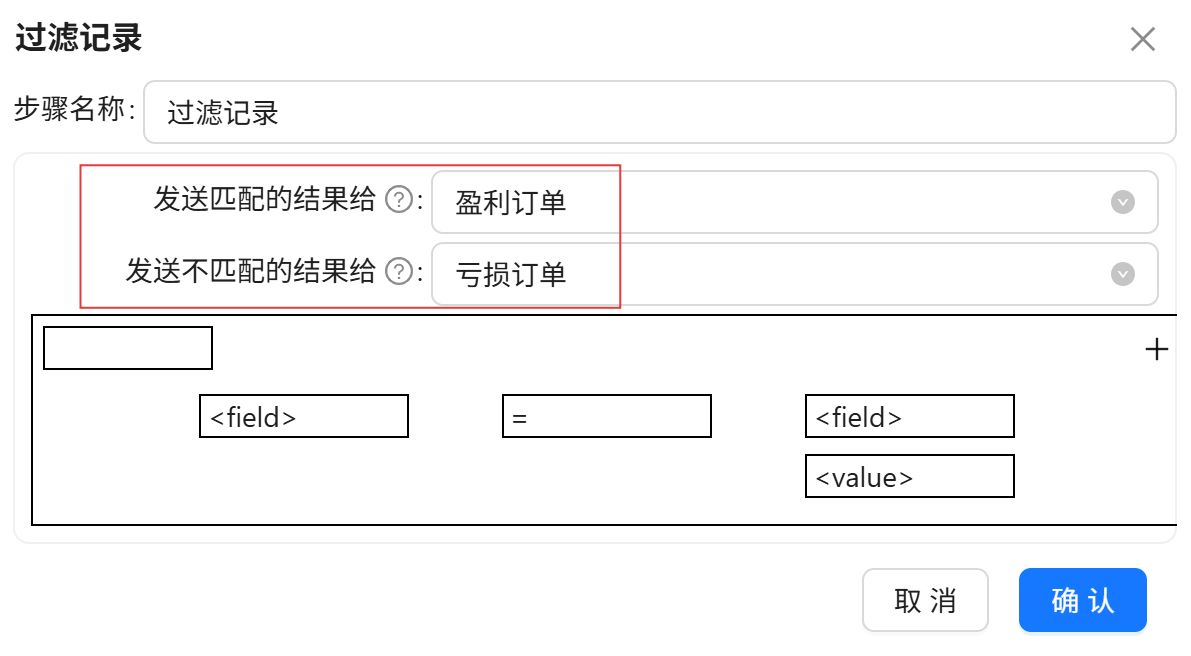

过滤记录组件配置：双击过滤记录组件。选择发送匹配的结果给“盈利订单”，选择发送不匹配的结果给“亏损订单”。点击第一个框选择“profit(Number)”。点击“确认”。点击中间的框选择“>=”。点击框，类型选择“Integer”，值选择“0”，点击“确认”。

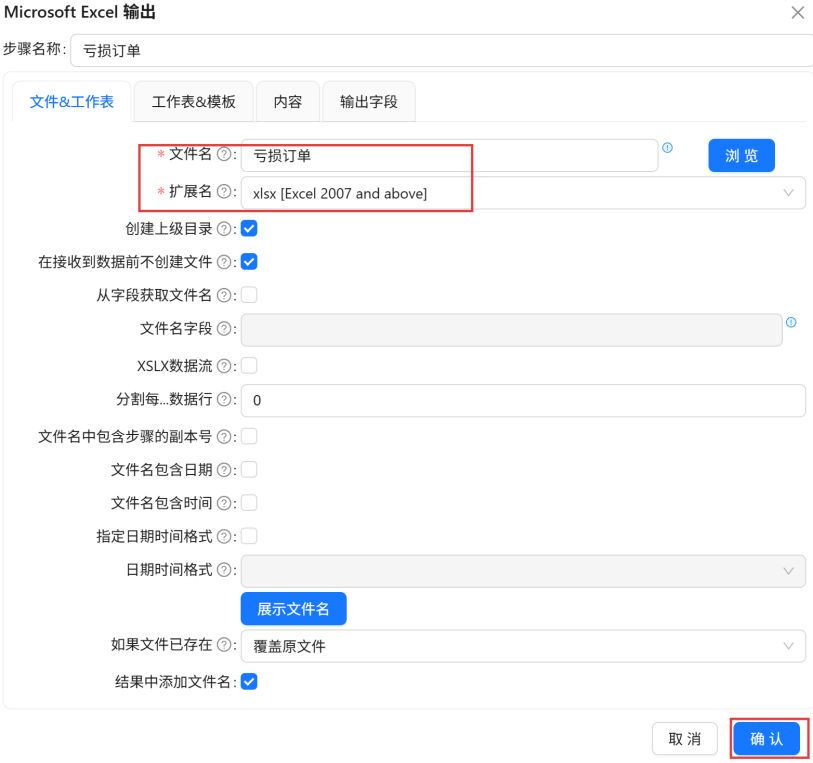

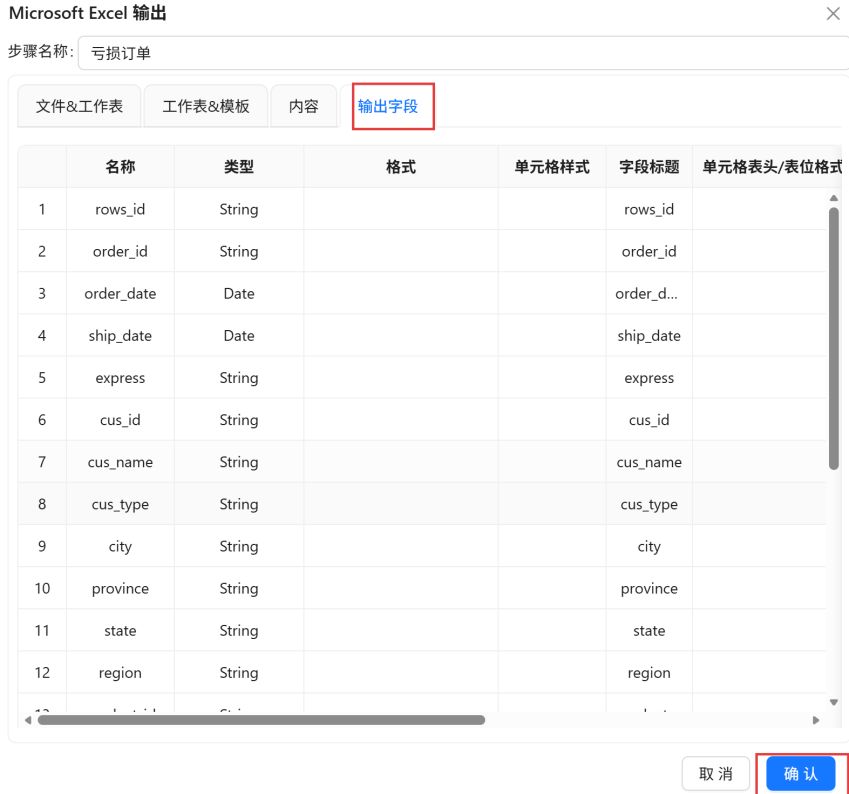

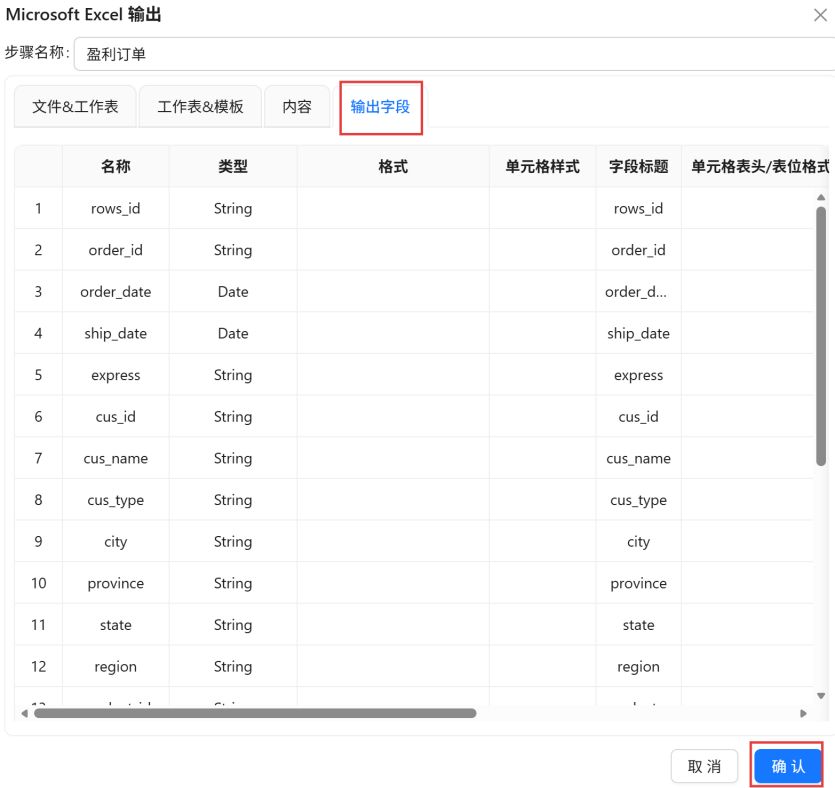

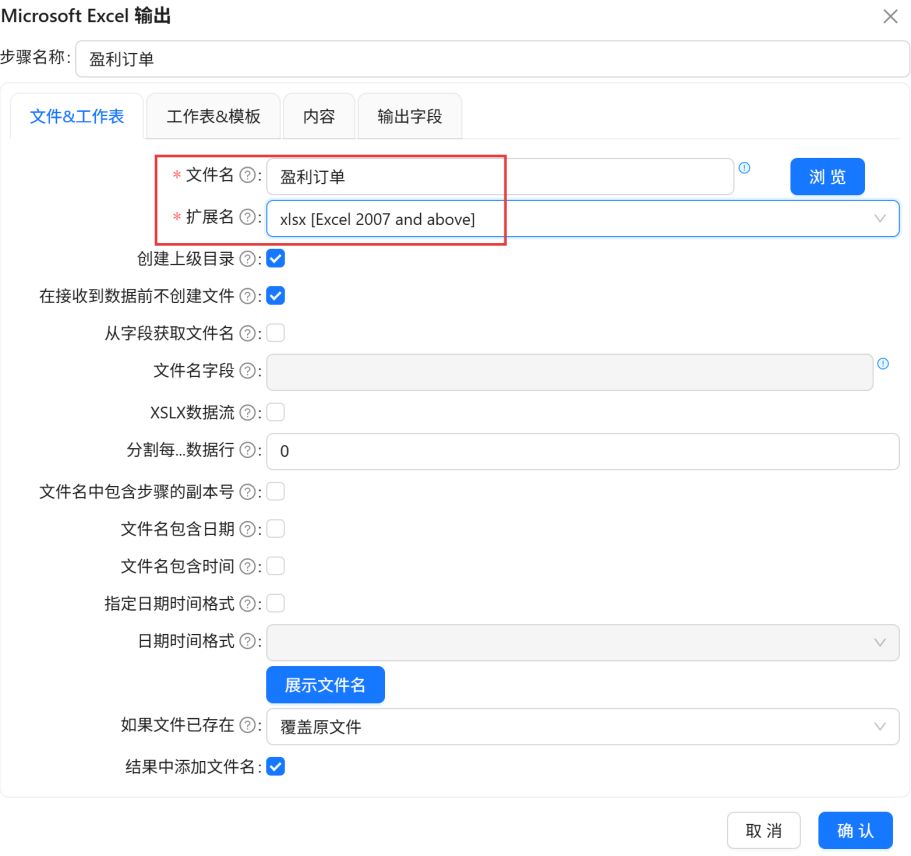

excel输出组件配置：双击“盈利订单”excel表输出组件，文件名修改为“盈利订单”，文件拓展名选择“xlxs [Excel 2007 and above]”。点击“输出字段”，在空白表格处右键点击“获取字段”，点击“确认”。“亏损订单”的excel组件也进行相同配置。

2.6执行转换

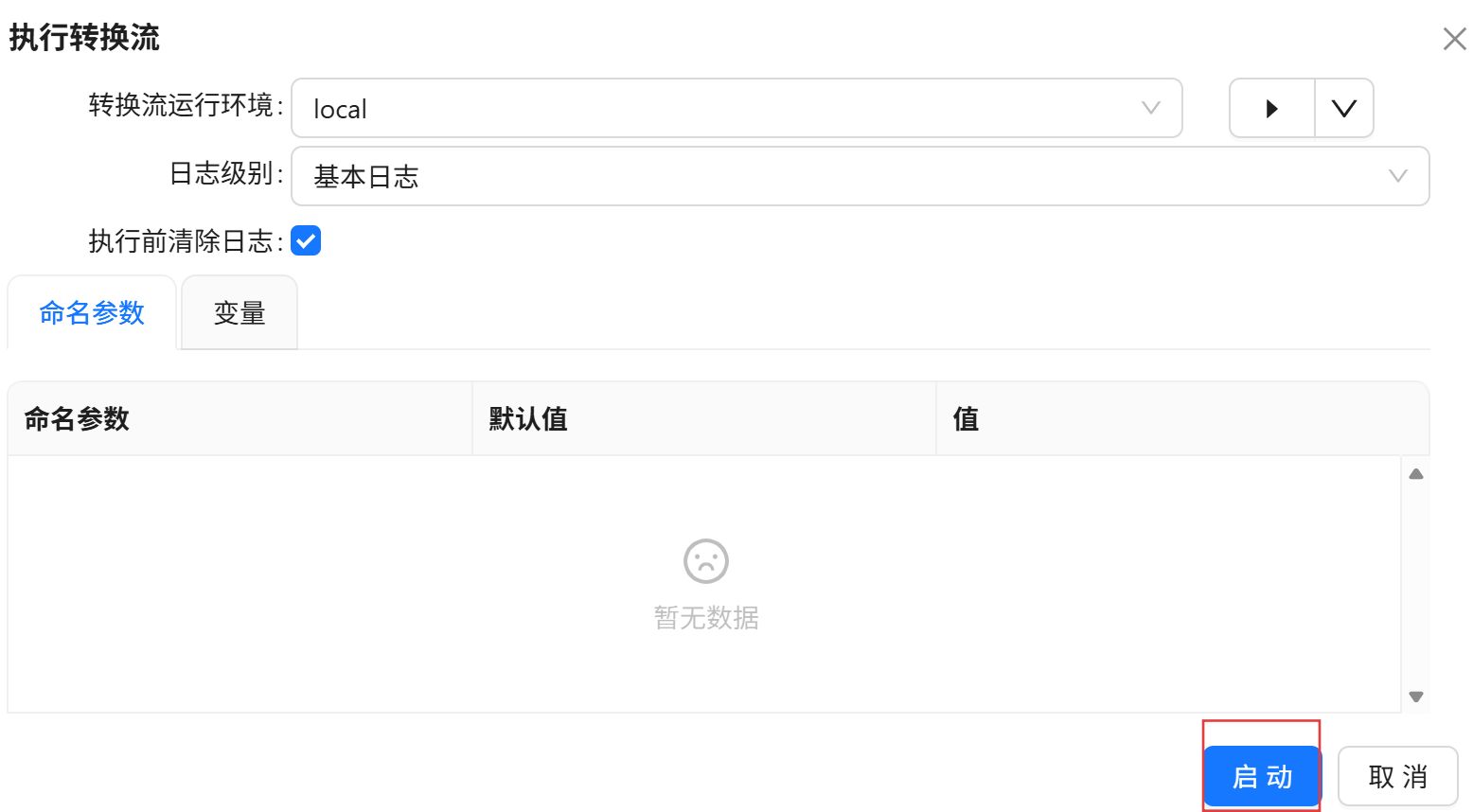

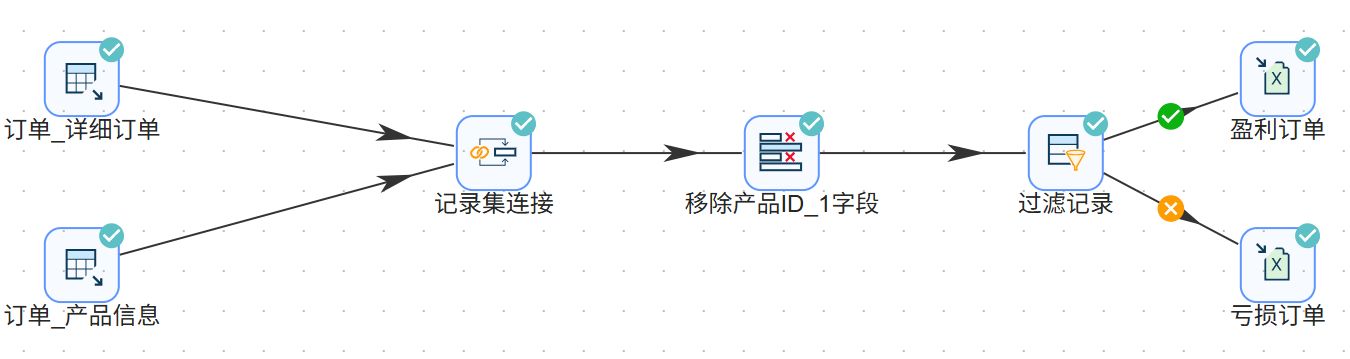

执行转换任务：点击三角形启动按钮。在弹出的窗口中点击“启动”，成功执行。

2.7查看执行日志

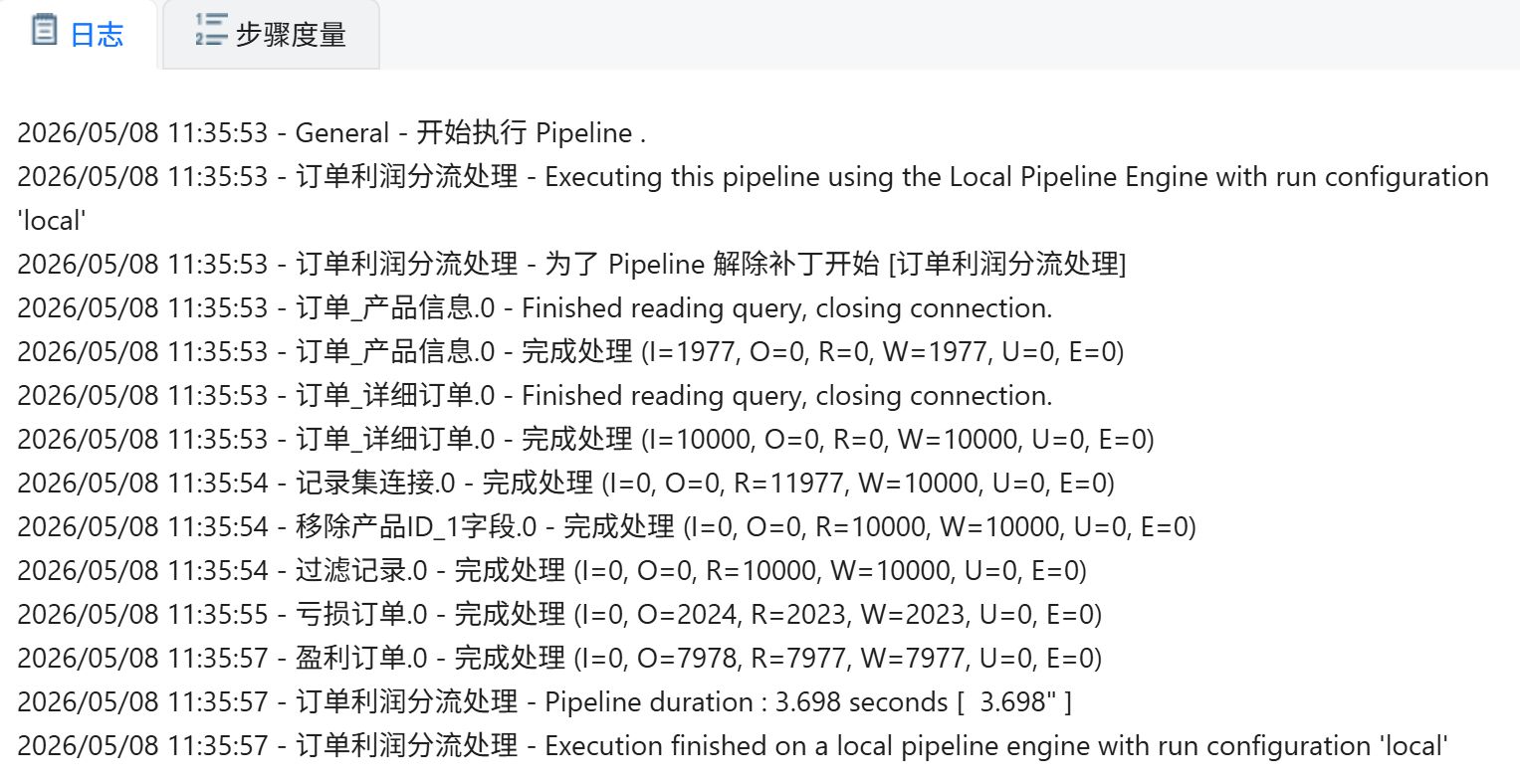

任务执行完毕后点击“日志”，可以查看执行日志。

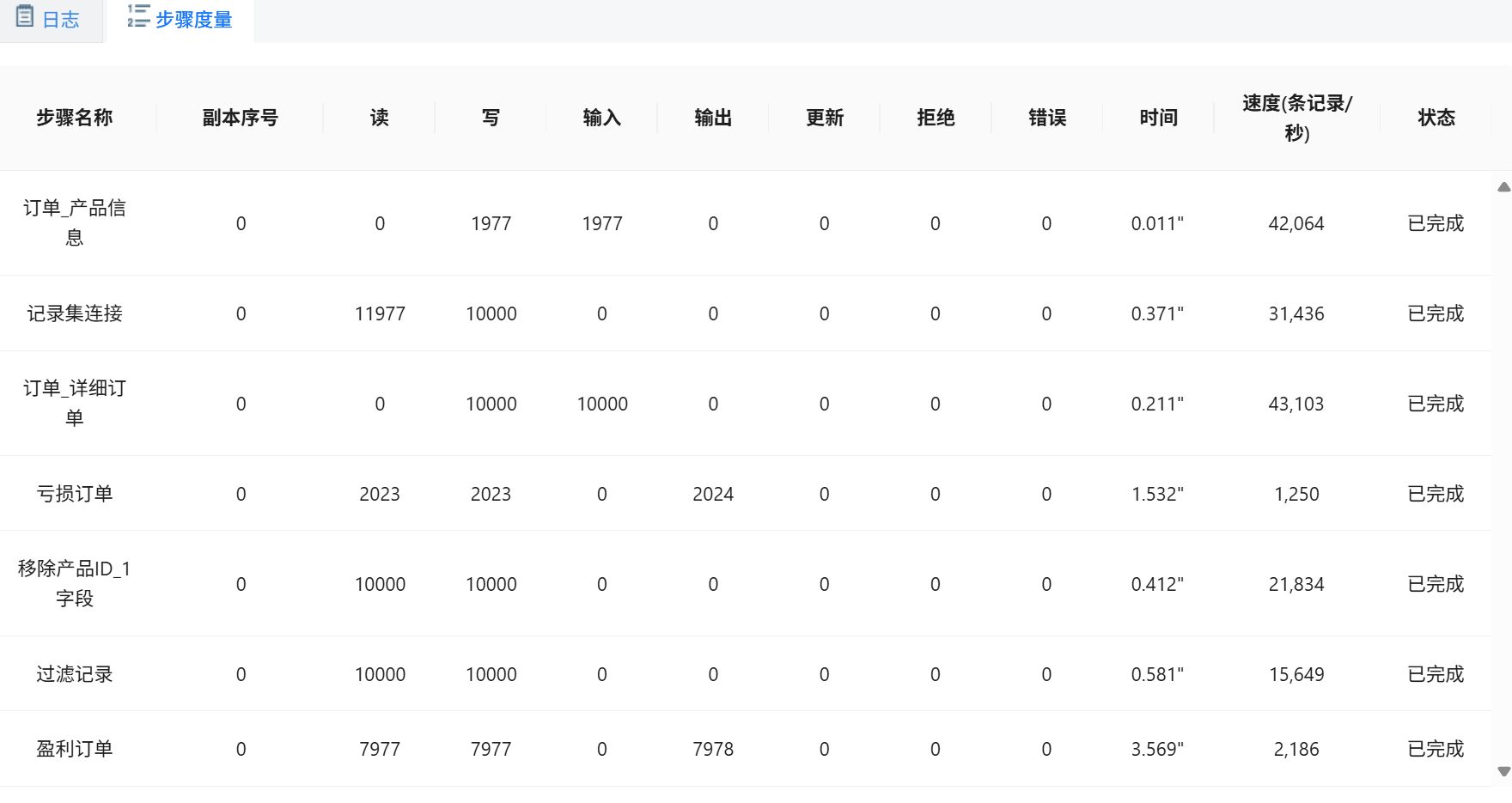

点击“步骤度量”可以查看步骤度量。

2.8查看结果

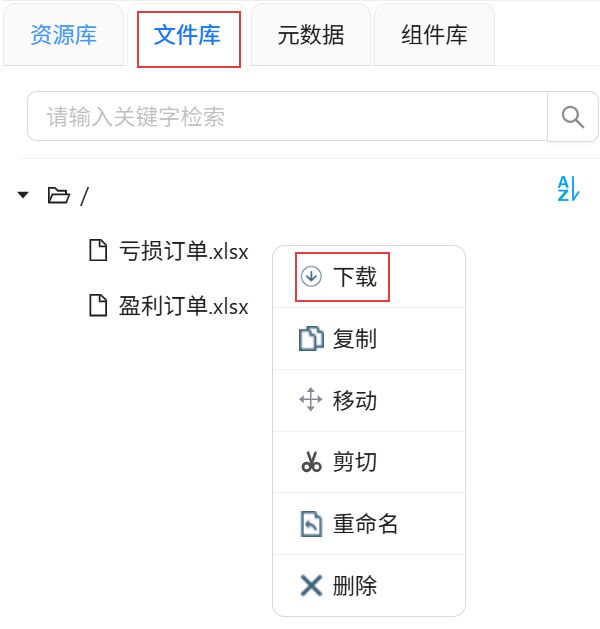

点击左侧“文件库”，看到输出结果的文件，可以右键下载进行查看。

实验结果

3.1输出数据展示

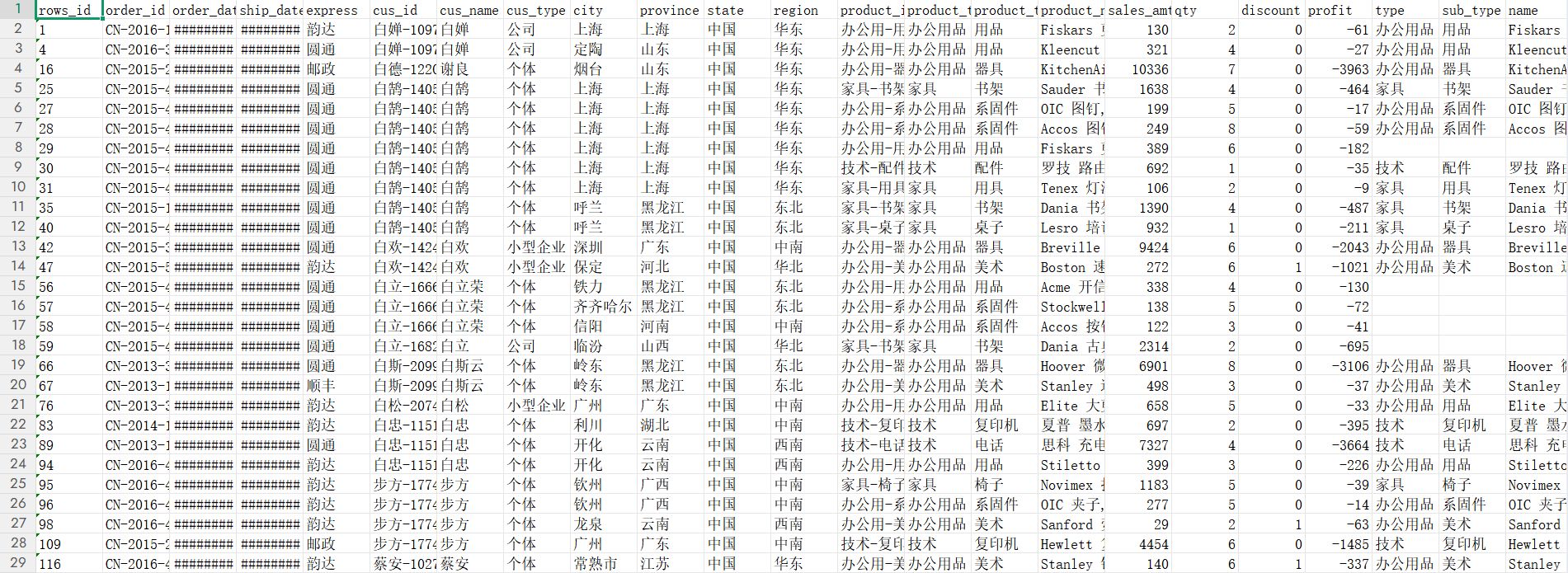

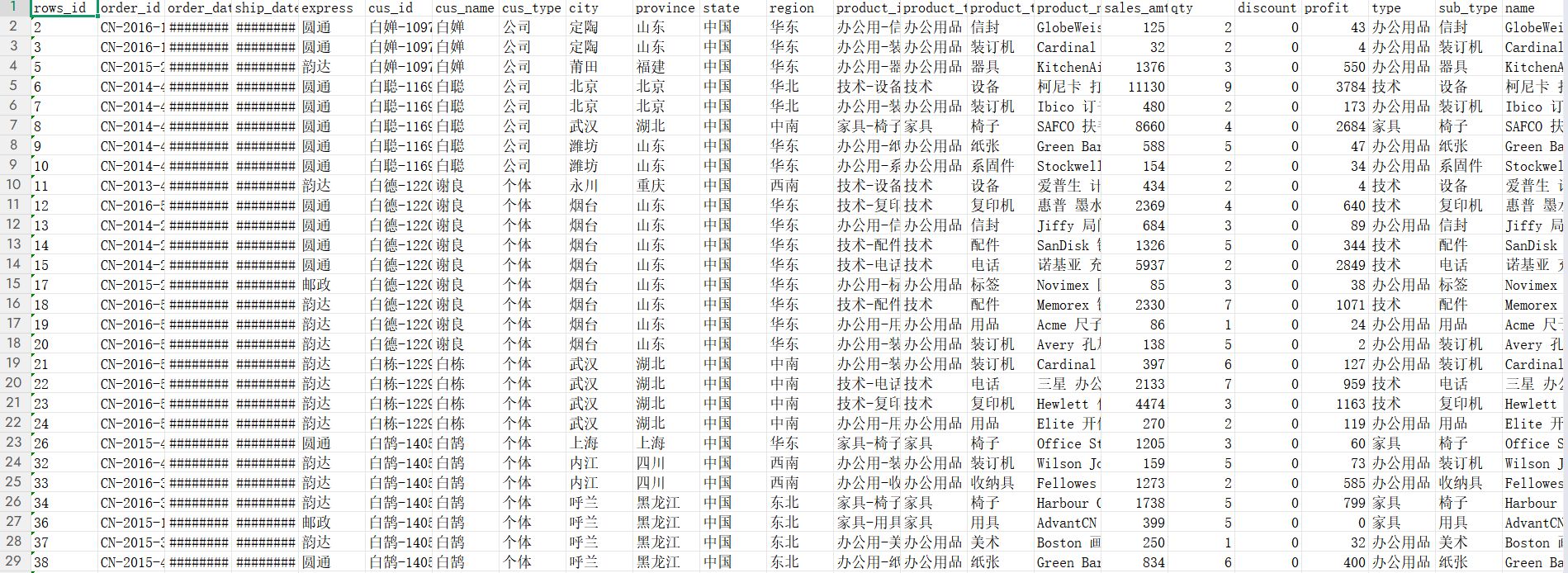

盈利订单部分展示

亏损订单部分展示

3.2结果分析与验证

实验成功实现了订单数据的关联和分流处理，为后续的盈利分析提供了规范的数据基础。可以看到盈利订单部分展示中的“profit”列的值都是大于或等于零的，亏损订单部分展示中的“profit”列的值都是小于零的。

问题与解决

由于本次实验总体较为简单，在实验过程中，我遇到并成功解决了以下一个问题：

问题一：无法选中多行连接字段

解决方法：在配置记录集连接组件的过程中，在获得连接字段后需要删除多余的连接字段，我无法选中多行连接字段，只能一行一行地进行删除。最后通过询问其他同学，学会了选中多行的方法，即按住“Ctrl”再用鼠标左键进行选中。

实验总结

通过本次实验，我助睿数智（Uniplore）一站式数据科学实验平台的基本操作方法，包括创建项目、同步数据源、新建转换流、添加和配置组件、执行转换以及查看结果，掌握了表输入、记录集连接、字段选择、过滤记录、Excel输出等常用组件的配置方法，理解了多表关联和条件分流在数据处理中的应用。

相比传统编写SQL和脚本的数据处理方式，助睿平台的零代码拖拽式操作更加直观，组件之间的数据流向清晰可见，便于理解和调试。对于初学者来说，这种方式降低了学习门槛，能够快速上手完成常见的数据加工任务。
