助睿实验作业1-订单利润分流数据加工

一、实验背景

1.1 实验目的

本次实验的主要目的是熟悉助睿零代码数据集成平台（ETL平台）的一些基础操作。我希望能通过实际操作掌握以下几点：

• 新建转换、添加组件、执行转换的基本流程。

• 几个常用组件的配置方法，包括：表输入、记录集连接、字段选择、过滤记录和Excel输出。

• 理解一个简单的ETL设计思路：如何实现多表关联、数据过滤与分流处理。

完成这个实验后，我应该能独立用助睿平台处理一些常见的数据加工任务，为以后更复杂的场景打个底。

1.2 实验环境

• 实验平台：助睿零代码在线实验平台，地址是 https://lab.guilian.cn/。本次实验全程在该平台上完成。

• 关于平台：我们使用的助睿数智（Uniplore）是一个AI驱动的一站式数据科学平台，覆盖了从数据接入、ETL处理到可视化展示的零代码功能。产品官网是 https://www.uniplore.com/。

• 数据库：MySQL，里面准备好了我们需要的两张表：business_anaylsis.order_detail（订单表）和 business_anaylsis.product（产品表）。

1.3 业务场景

这个实验模拟了一个企业经营的常见分析场景：我们需要把订单表和产品表关联起来，计算每个订单的利润，然后根据利润是正还是负，把订单分成两类来存储。

1.4 数据加工流程

我设计的处理流程大致是这样的：

订单明细表 与 产品信息表 做左外连接 → 去掉重复的字段 → 按利润是否大于等于0分成两路 → 分别输出“盈利订单”和“亏损订单”到两个Excel文件。

二、实验步骤

2.1 登录实验平台

从贵兰在线的课程页面，直接点击进入实验，平台会自动登录，省去了手动输账号的麻烦。

1. 在课程页面找到“实验课1：助睿ETL入门实验”，点击进入。

2. 接着点击页面里的“大数据实训平台”按钮，就跳转到了实验地址 https://lab.guilian.cn/，并且是已登录状态。

2.2 了解几个基本概念

在动手之前，我先大概看了一下平台里几个术语的含义，避免后面搞混：

概念

说明

Pipeline (转换)

面向数据流的处理单元，由多个步骤（Transform）组成。本次实验做的就是转换。

Workflow (作业)

面向任务的单元，由多个动作（Action）组成，可以调度转换。

Transform (步骤)

转换里的最小单元，比如“表输入”、“字段选择”这些组件。

Hops (节点连接)

步骤或任务之间的数据传输通道。

2.3 团队管理（小组作业准备）

这一步是为小组协作准备的。作为组长，我可以创建一个团队，方便管理组员。

1. 进入“数据集成/ETL”页面，点击左侧菜单的 “团队管理”。

2. 点击 “新增团队”，填写团队名称和描述，比如“商业数据分析小组1”。

3. 创建好后，点团队卡片右上角的“更多” → “添加成员”，输入组员的手机号就能添加。

2.4 创建实验项目

平台有个默认项目可以直接用，但我还是为这门课单独创建了一个项目，方便整理。

1. 在“数据集成”页面，点击 “新建项目”。

2. 选择刚才创建的团队，输入项目名称，确认后就创建好了。

2.5 同步数据源

项目建好后，需要先把数据库里的表同步进来，才能读取数据。

1. 点击项目卡片上的“打开项目”。

2. 在左侧菜单，先了解一下：“资源库” 管工作流，“文件库” 存文件，“元数据” 管理数据库连接等配置。

3. 点击 “元数据”，右键点击 “关系数据库”，选择 “同步数据源”。

4. 完成后，切换到“文件库”再切回“元数据”，就能看到成功同步的数据库 “线上公共数据源(Readonly)”。

2.6 新建转换流

我要做的这个转换叫“订单利润分流处理”。

1. 切换到 “资源库”，右键根目录 → “新建转换流”，命名为“订单利润分流处理”。

2. 进入设计页面后，需要先点击 锁的图标 解锁，才能编辑。

2.7 添加组件

按照流程，我开始往画布里拖组件。整体的顺序是：表输入(两个) → 记录集连接 → 字段选择 → 过滤记录 → Excel输出(两个)。

操作记录如下：

• 添加“表输入”：拖了两个“表输入”组件到画布，分别重命名为“订单_详细订单”和“订单_产品信息”。

• 添加“记录集连接”：拖入一个“记录集连接”组件，然后把两个表输入组件分别连接到它上面。连接时弹出了“排序需要”的提示，这是因为记录集连接依赖输入数据的顺序。

• 添加“字段选择”：拖入“字段选择”组件，重命名为“移除产品ID_1字段”，并把记录集连接组件连接到它。

• 添加“过滤记录”：拖入“过滤记录”组件，连接字段选择组件。选择连接类型时，我选了 “主输出步骤”，意思是只传递正常的数据。

• 添加“Excel输出”：拖了两个“Excel输出”组件，分别命名为“盈利订单”和“亏损订单”。然后把过滤记录组件连接到它们俩，连接类型分别选 “True输出”（满足条件）和 “False输出”（不满足条件）。

2.8 配置组件

组件连好后，开始一个一个配置。

• 表输入配置：

  • 双击“订单_详细订单”组件，数据库连接选“线上公共数据源(Readonly)”。

  • 点击 “获取SQL查询语句”，在表目录里找到 business_anaylsis.order_detail 并选择，系统自动生成了SQL。同样的操作配置另一个组件，选择 business_anaylsis.product 表。

• 记录集连接配置：

  • 第一个Transform选“订单_详细订单”，第二个选“订单_产品信息”，连接类型选 LEFT OUTER。

  • 分别点击两个“获得连接字段”按钮，获取字段列表。

  • 我保留了第一个表的 product_id 字段，以及第二个表的 id 字段，把其他不需要的关联字段都删除了。这样就实现了用 product_id 和 id 进行左外连接。

• 字段选择配置：

  • 双击“移除产品ID_1字段”组件，点 “移除” 选项卡，再点 “获取字段”。

  • 在获取到的字段列表中，我保留了除了 id 以外的所有字段，把 id 字段删掉了，这样就移除了重复的产品ID。

• 过滤记录配置：

  • 选择按条件发送到不同步骤。

  • 判断字段选择 profit (Number)。

  • 条件设为 >=，值设为整数 0。这样 profit >= 0 的订单就会走“True输出”支路。

• Excel输出配置：

  • 双击“盈利订单”组件，文件名写“盈利订单”，扩展名选 .xlsx。

  • 点击 “输出字段”，在空白处右键 “获取字段”，自动导入了所有字段。同样的方法配置“亏损订单”。

2.9 执行转换

所有配置都完成后，我点了一下工具栏的 启动按钮，在弹窗里再点“启动”，转换就开始运行了。最后看到执行成功的提示。

2.10 & 2.11 查看日志与结果

• 执行后，可以在日志窗口看到每一步的详细信息，方便排查问题。

• 切换到 “文件库”，右键根目录刷新，就能看到新生成的 “盈利订单.xlsx” 和 “亏损订单.xlsx”，可以右键下载下来查看。

三、实验结果

实验成功跑通了。我得到了两个文件：

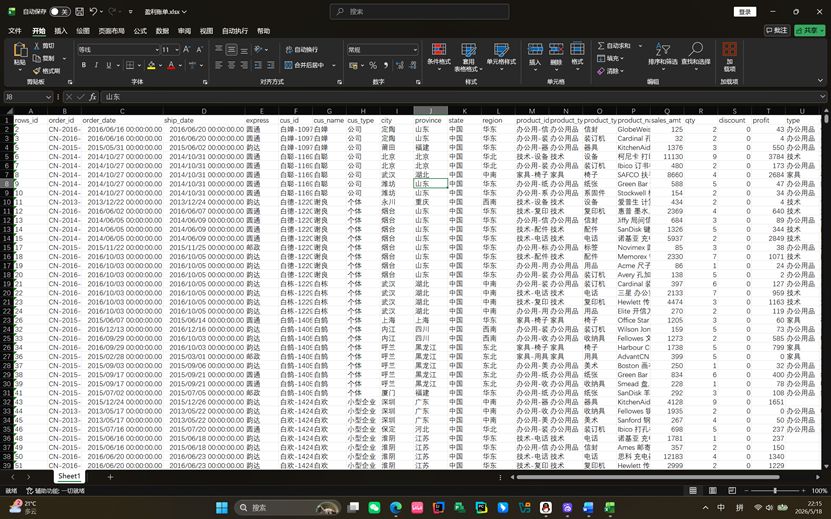

• 盈利订单.xlsx：里面是 profit ≥ 0 的订单。

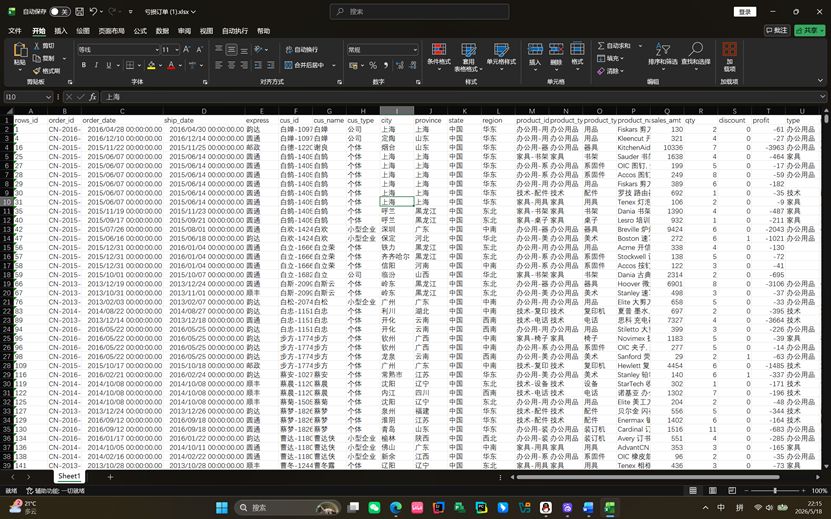

• 亏损订单.xlsx：里面是 profit < 0 的订单。

这样，后续如果需要分析高利润产品或追踪亏损原因，就有了规范的数据基础。

四、核心组件配置小结

我把这次用到的几个核心组件和关键配置点记录了一下：

组件

作用

本实验的关键配置

表输入

读取数据库表

配置正确的数据源，用“获取SQL查询语句”自动生成查询。

记录集连接

实现多表关联

选择连接类型（LEFT OUTER），并指定两个表的连接字段。

字段选择

筛选或重命名字段

在“移除”选项卡中，把关联后重复的 id 字段去掉。

过滤记录

按条件分流数据

设置条件 profit >= 0，并注意选择正确的输出分支（True/False）。

Excel输出

将数据导出为Excel文件

设置好文件名，并在“输出字段”中“获取字段”来定义表头。
