在上一个实验中，我们已经像“拼积木”一样，为浏览器市场分析大屏搭建了极具科技感的静态骨架。但一个没有真实数据支撑的大屏，充其量只是一张精美的海报。 今天，我们将进入数据可视化的最后一块拼图（实验5-3）——数据接入。我将带大家使用助睿Max大屏特有的“蓝图编辑器”，不写复杂的后端接口代码，直接通过连线和简单的 SQL，将底层数据库里的 6 张业务统计表与大屏前端组件精准绑定，让大屏真正“活”起来！

• 实验背景：让大屏数据“活”起来

1. 实验目的

本实验的核心任务是将团队私有数据库（MySQL）中已加工好的聚合指标数据，动态注入到大屏的各个图表组件中。

通过实战，我需要深入理解“蓝图编辑器”的核心工作流（触发器  查数据  处理数据  渲染图表），掌握 SQL 数据请求的配置，以及前后端数据格式映射的技巧。

1. 实验环境与核心工具

实验平台：助睿数智（Uniplore）在线实验平台（https://lab.guilian.cn/ ）

核心工具：助睿Max（数据大屏） - 蓝图编辑器。这是一种基于“节点+连线”的可视化流式编程工具，专门用来处理大屏组件间的数据流转和复杂交互。

1. 数据来源与绑定关系

我们需要将前置 ETL 实验跑出来的 6 张表精准分发： browser_coverage（覆盖率表）  喂给：顶部指标卡、用户数柱状图、时长饼图  browser_hourly（时段表）  喂给：24小时活跃折线图  其他如 browser_weekly_active、browser_frequency_stats 等表也一一对应到各自的趋势图和分布图中。

• 实验步骤：连线即编程的蓝图实战

在蓝图编辑器中，写代码变成了画流程图，我按照“建连接  导组件  连逻辑”的顺序完成了整屏数据点亮：

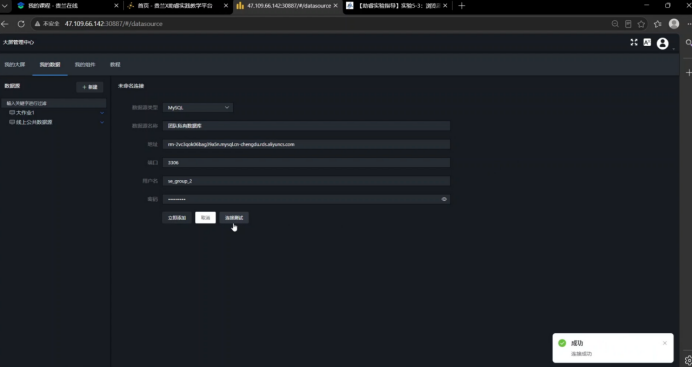

步骤 1：打通底层数据源 操作说明：在“我的数据”模块，新建一个 MySQL 数据源，输入团队私有数据库的地址、账号密码，测试连接成功，完成数据底层授权。

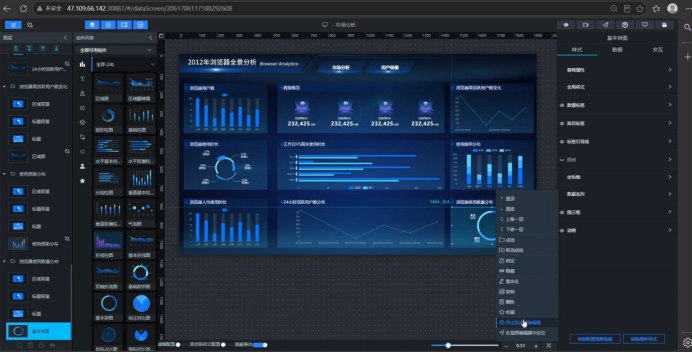

步骤 2：图表组件“入驻”蓝图 操作说明：回到画布编辑器，将所有需要展示真实数据的图表（指标卡、饼图、折线图等），全部右键选择“导出到蓝图编辑器”。切换到蓝图界面后，这些组件就变成了一个个可接收数据的“方块节点”。

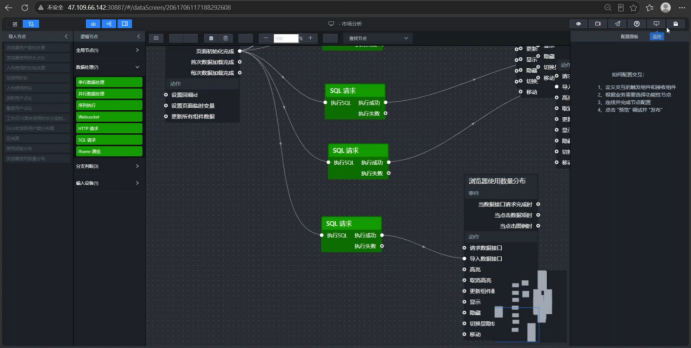

步骤 3：配置全局触发与数据请求（重点） 操作说明：拖入一个“全局节点”，它的作用是监听大屏打开瞬间的动作（页面初始化完成）。  以“市场格局”模块（包含柱图、饼图等）为例： 连出一条线到“SQL请求”节点。  在 SQL 节点中配置查询语句，比如查覆盖率表：select browser_name as x, user_count as y1... from browser_coverage。

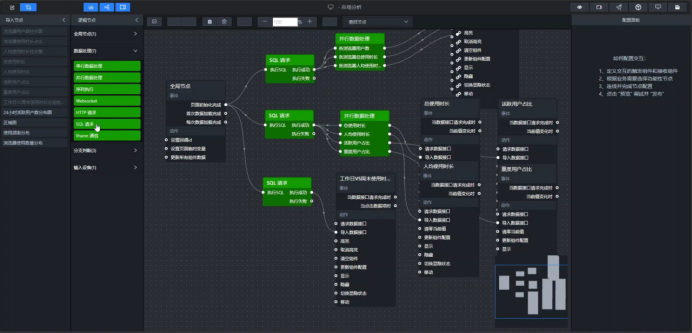

   步骤 4：并行数据处理（一表多吃） 操作说明：数据库返回的是一张大宽表，但饼图和柱状图需要的数据格式不一样怎么办？  配置要点：我引入了“并行数据处理”节点，拉出 3 个分支。利用极简的 JavaScript 映射（Map）逻辑，将数据按需分配： 分支1（给柱状图）：return data.map(item => ({x: item.x, y: item.y1}))  分支2（给饼图）：return data.map(item => ({name: item.x, value: item.y2}))    最后，将这三个分支的输出点，分别连上对应的图表节点“导入数据接口”，数据绑定完成！

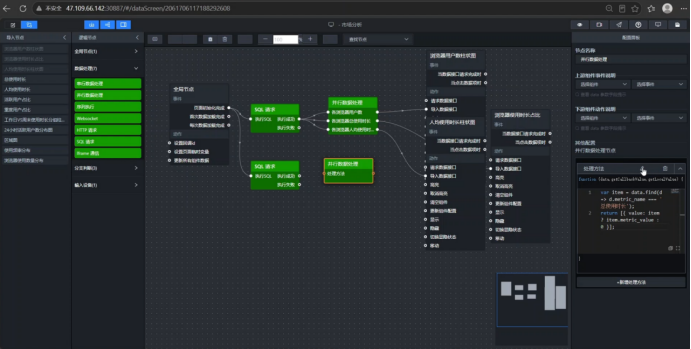

步骤 5：指标卡数据解构（数组查找） 操作说明：针对最顶部的 4 个核心指标卡（总时长、重度占比等），我用一条 SQL 查出了 4 行结果。  配置要点：在“并行数据处理”节点拉出 4 个分支，利用 data.find() 函数，精准摘取出对应指标名的 value 给到翻牌器。例如：var item = data.find(d => d.metric_name === '总使用时长'); return [{ value: item.metric_value }];   (注：其他时段偏好、周活跃趋势等单图表的数据接入，逻辑更为简单，直接用 SQL查询 -> 图表节点 一线连通即可。)

• 实验结果：大屏正式“竣工”上线

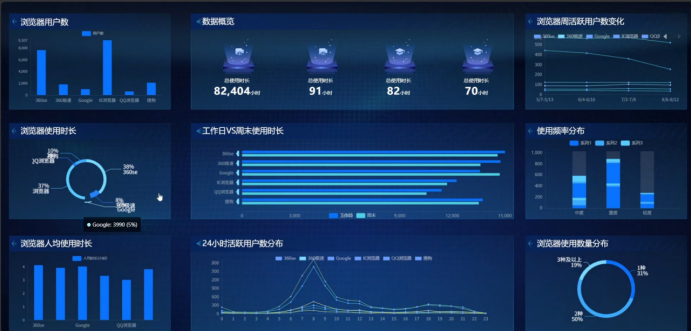

经过一系列的节点连线与 SQL 调试，点击右上角的“预览并发布”，激动人心的时刻到来了！ 动态渲染：原本大屏上全都是“12345”或默认的假类目，现在瞬间被数据库里真实的几百万级聚合结果填满。数字翻牌器华丽地向上滚动出“456,800”总使用时长，各浏览器的周活跃折线随着真实数据的起伏勾勒出了精准的趋势。  丝滑发布：确认数据无误后，点击“发布分享”，系统自动生成了一个公网链接。把链接发给任何人，他们都能在浏览器里看到这个实时响应后端数据的可视化商业看板。   (注：此处可插入一张最终跑通真实数据、所有图表被点亮的大屏全屏截图)

• 实战踩坑局：数据绑定时的那些痛点

在“通水通电”的接入过程中，数据格式转换是最容易翻车的环节，我总结了两个巨坑：

踩坑 1：图表不显示数据，控制台提示格式错误 问题现象：在对接柱状图和折线图时，SQL 查出了数据，线也连好了，但图表就是一片空白。

问题原因：助睿Max 的绝大部分直角坐标系图表（柱、线、散点），底层严格认领特定名称的字段。默认要求 X 轴叫 x，Y 轴叫 y，分类维度叫 s。如果我的 SQL 里 select user_count，图表根本不知道这个字段该放哪。

解决方法：SQL 层面的强命名规范（AS别名）。在写 SQL 时，直接使用 AS 强制转换列名。例如：select browser_name as s, user_count as y, usage_level as x，规范命名后，数据立马完美渲染。

踩坑 2：折线图的图例颜色“各自为战” 问题现象：接入 24 小时活跃分布图表后，折线出来了，但是发现一个尴尬的情况——“Chrome浏览器”这条折线是蓝色的，但是上方对应的图例色块却是绿色的，线上圆点是红色的，颜色全乱套了。

问题原因：图表接入真实的多系列数据后，它的“折线颜色”、“图例颜色”和“折点颜色”是由数据序列（Series）控制的，如果没有强行指定一致的色值，系统就会随机分配错乱。

解决方法：退回到画布编辑器，选中该折线图，点开【数据系列】设置。针对 6 个浏览器系列，逐一将它们的线条颜色和标记节点颜色设置为同一个色值（如Chrome全设为红色，IE全设为蓝色）。手工调色对齐后，图表完美还原了商业级质感。

• 实验总结：从“数”到“视”的最终跨越

1. 实验收获

·通过这个实验，我深刻理解了现代 BI 大屏的前后端解耦架构。蓝图编辑器这种设计堪称天才——它把复杂的 API 接口开发、前端 Ajax 请求、DOM 数据绑定，全部抽象成了可视化的连线逻辑。

·特别是“并行数据处理”节点，完美诠释了数据分发的优雅。一条 SQL 查出的宽表数据，能够经过 JS 分支的“漏斗”精准喂给不同图表，极大地降低了数据库的并发查询压力。 2. 2.对平台的整体评价

·助睿数智（Uniplore）完成了一次从底层 ETL 到顶层大屏的完美闭环。在这个全链路实战中，我们从清洗 800 万条脏日志开始，经过 ETL 聚合，再到拖拽排版，最后通过蓝图编辑器绑定上线。

·全程没有手敲过一行复杂的 Java 后端代码，也没有写过一行 Vue 前端代码。平台将深奥的数据工程和可视化技术极大程度地“平民化”，让业务人员也能成为全栈的数据架构师。至此，浏览器市场分析项目圆满结案！
