一、概述

之前发布了绘制RSCU柱形图的R语言脚本，对于没有使用R语言的学习者比较麻烦，因此我开发了一个工具集，让大家在网页上，不需要下载任何软件，零代码完成绘制。

二、视频教学

20.零代码绘制RSCU柱形图（单序列 多基因 多物种通用）http://www.bilibili.com/video/BV1kYJL6eEnF

三、工具网址及效果预览

3.1 BioDataTools网页版

BioDataTools网页版http://biodatatools.top/

3.2 效果预览

网页流程包含满足于单序列、多基因、多物种以及对基因多物种的绘制工具。颜色等参数都可以在网页上进行调整。

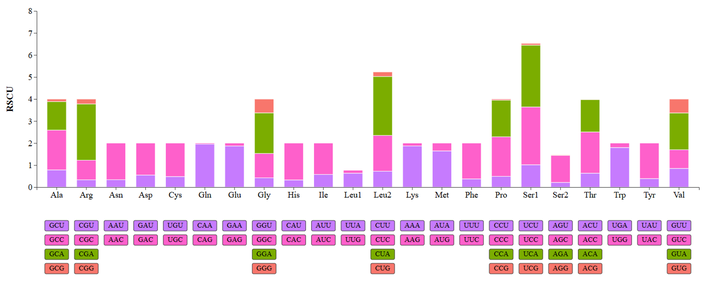

单序列：

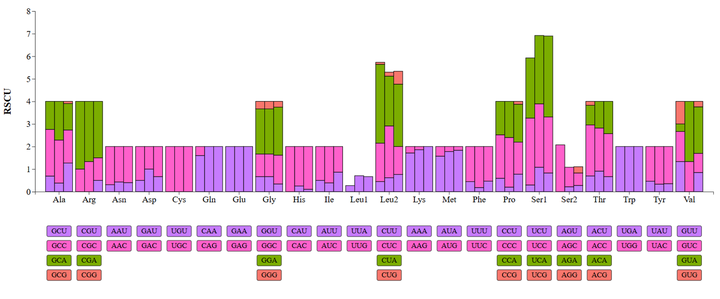

多基因：



多物种：



四、流程演示

4.1 准备工作

首先你需要准备好RSCU的结果表格。那么问题来了，如何才能获取RSCU的结果表格呢？

4.1.1 蛋白编码基因序列获取

首先你要有你想要分析的序列，如果你只有需要研究物种的Genbank格式的注释文件。

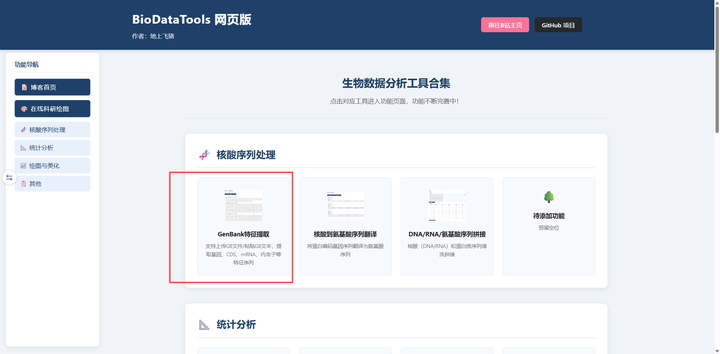

可以找到网页中的GenBank 特征序列提取工具

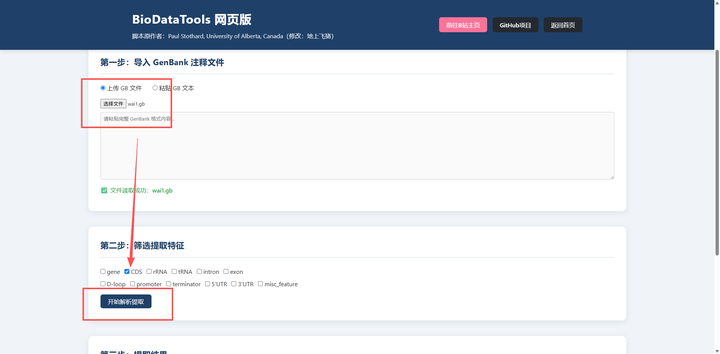

将你的单物种的gb文件上传上去，选择提取CDS序列：

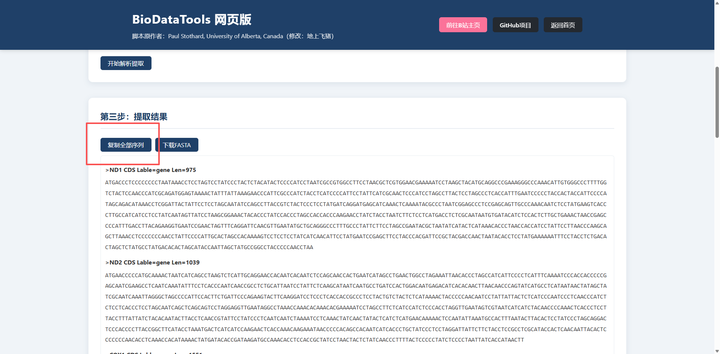

然后就得到每个蛋白编码基因的序列了：



如果是对多物种进行绘图，你需要重复该操作。

4.1.2 计算RSCU值

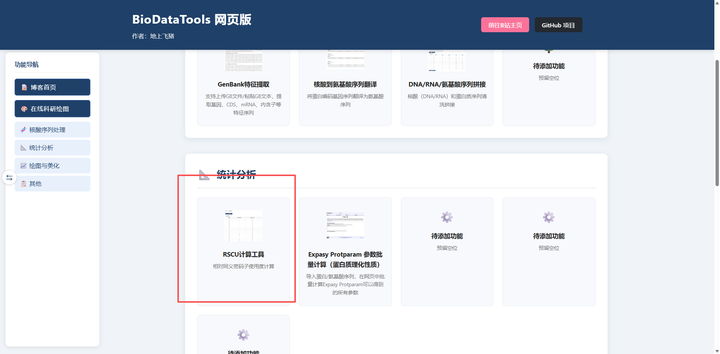

找到RSCU计算工具

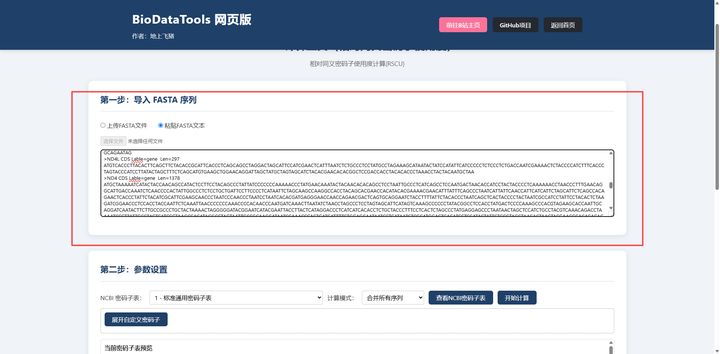

将刚才得到的CDS序列粘贴上去：

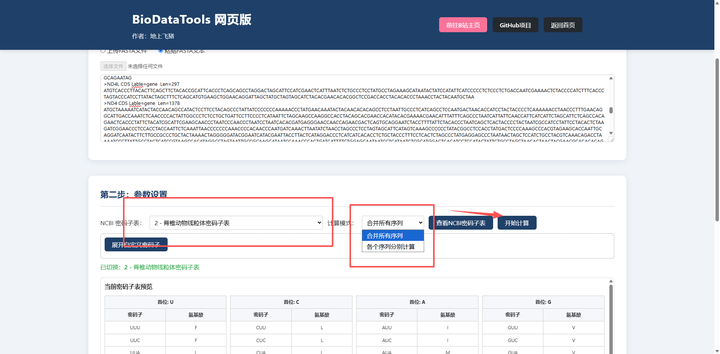

按照你的物种来源选择密码子表：

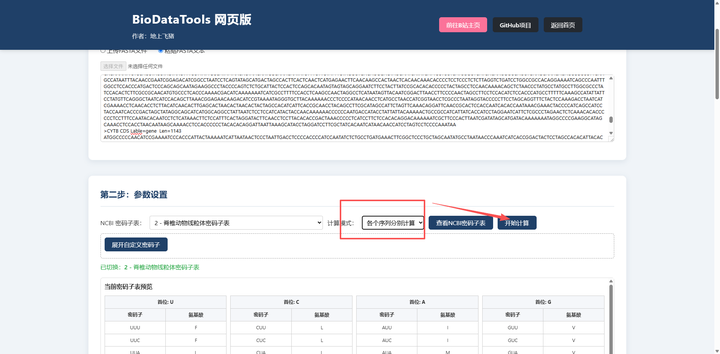

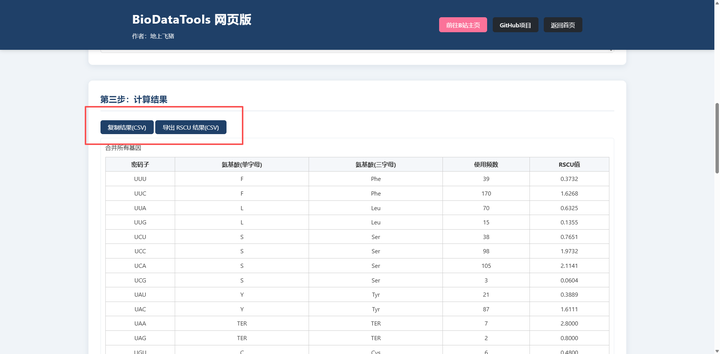

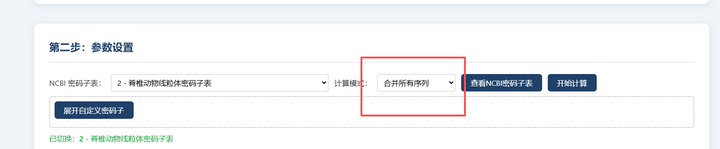

如果是单序列RSCU柱形图选择合并所有序列，如果是多基因按照各个序列分别计算。随后点击开始计算，即可得到结果。



如果是多物种序列，你可以选择计算多次合并后的结果，导出CSV文件进行合并（随后会讲到）。

如果是单序列。多物种只需要复制结果就可以了。

4.2 单序列

使用合并的结果

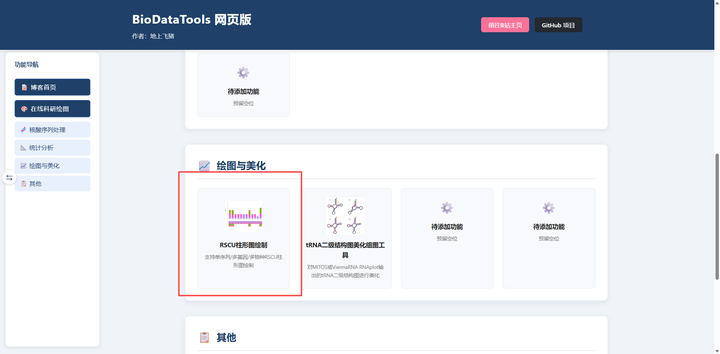

打开RSCU柱形图绘制

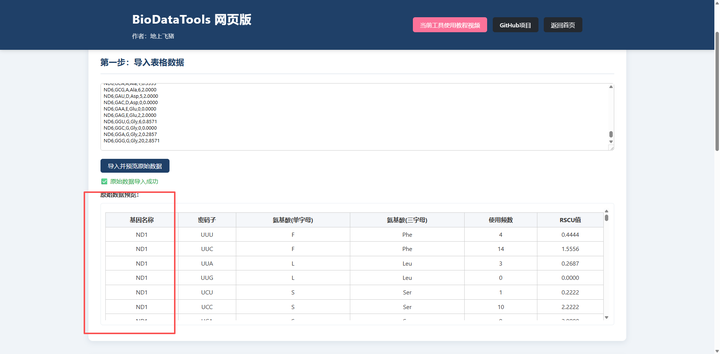

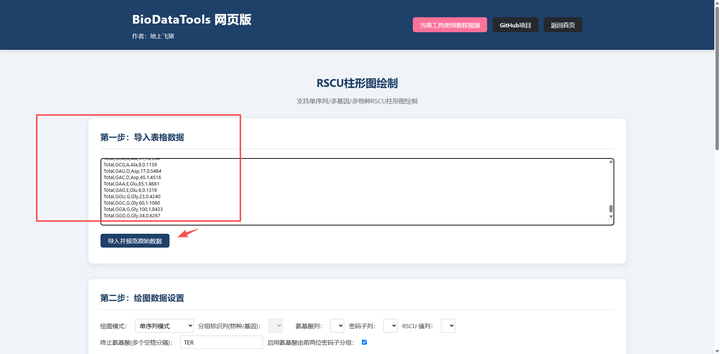

粘贴上步骤得到的结果（可以是逗号分隔的，也可以是制表符分隔的）：

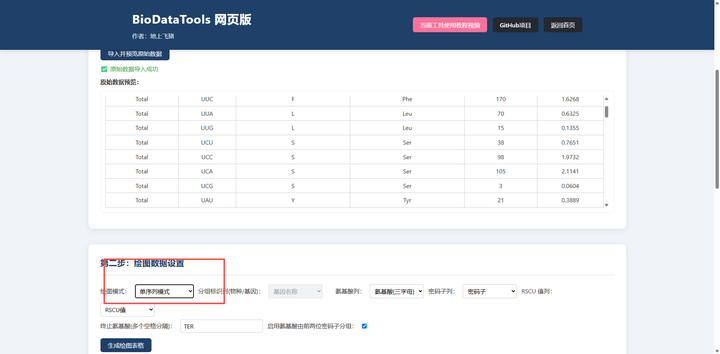

导入后绘图模式选择单序列模式，检查其他内容对不对

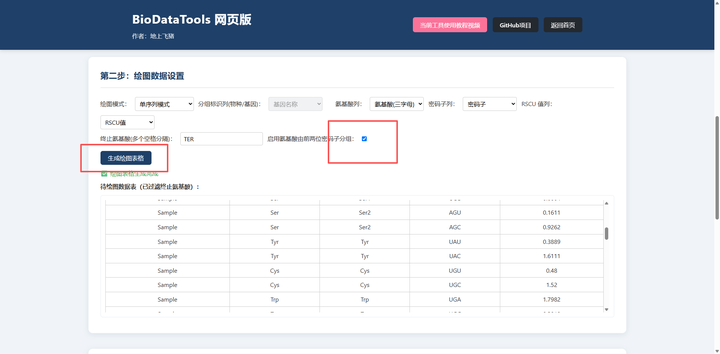

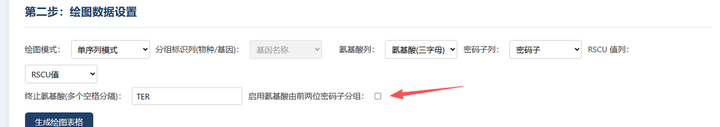

选择是否分组（后边会提到分不分有何区别），生成表格

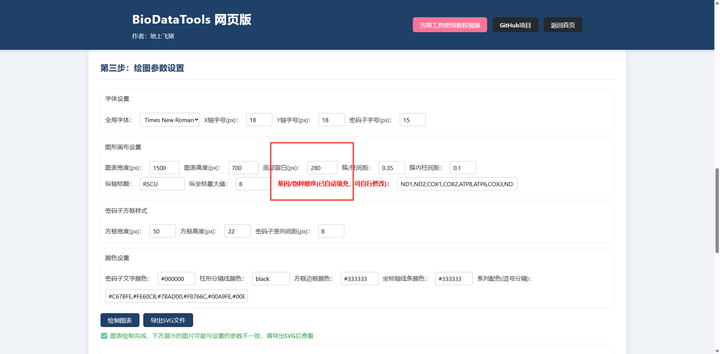

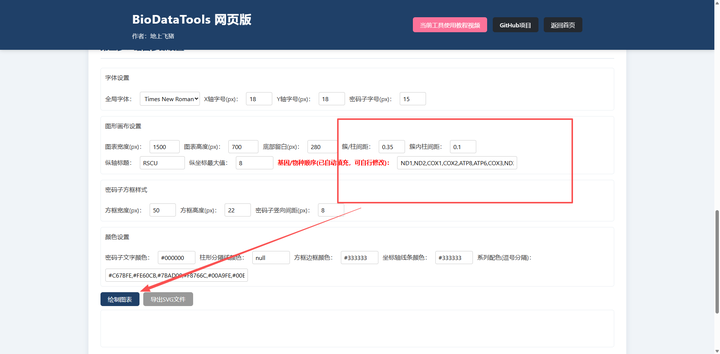

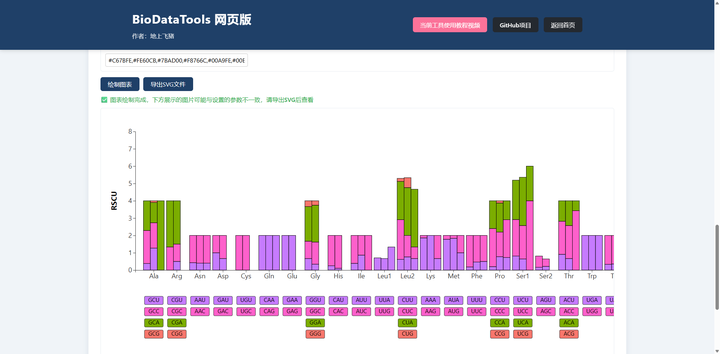

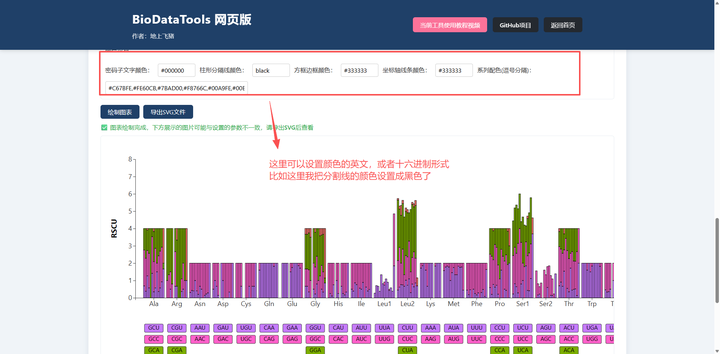

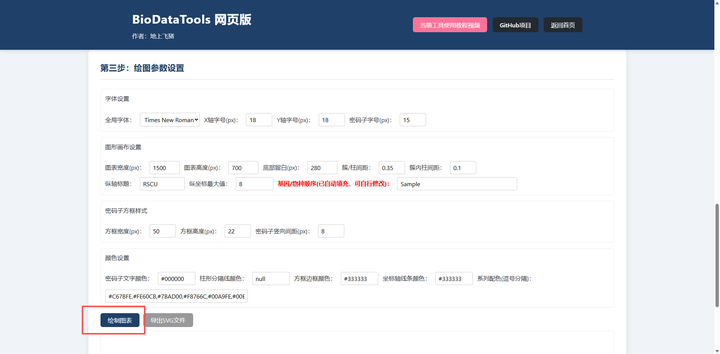

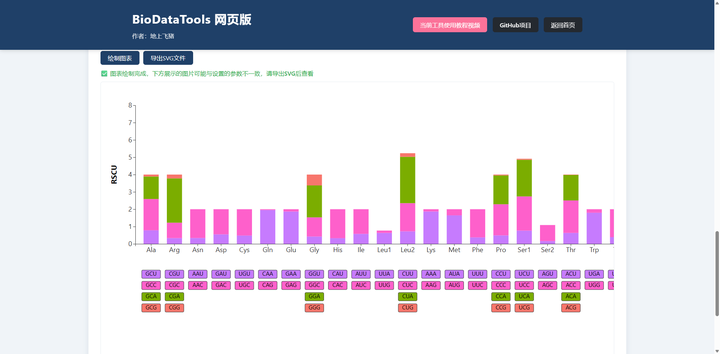

设置参数绘制图表：



由于参数在网页上展示的效果与实际的不同，所以需要下载出来SVG文件才能看实际的效果



4.3 多基因

与单基因的类似，只需要在RSCU计算工具那里选择分别计算结果：



导入数据之后就会看到基因名称列了：

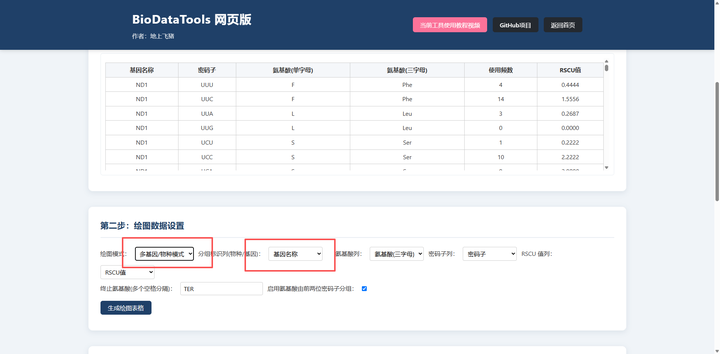

选择多基因/物种模式，检查一些其他列名对应情况，生成图表：



随后会在这里看到想要绘制的基因，以及绘制时候的顺序：



你可以自行调整，筛选出需要绘图的基因，以及从左到右的顺序：

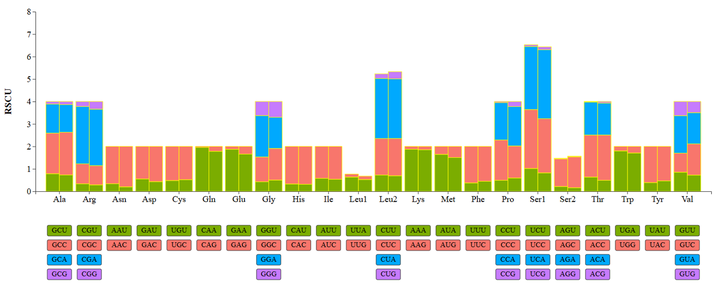

比如全部画出来就是：



筛选出个别基因的效果：





4.4 多物种

还是回到RSCU计算工具那里，我们可以每个物种按照单序列的形式计算一次，然后导出CSV文件。

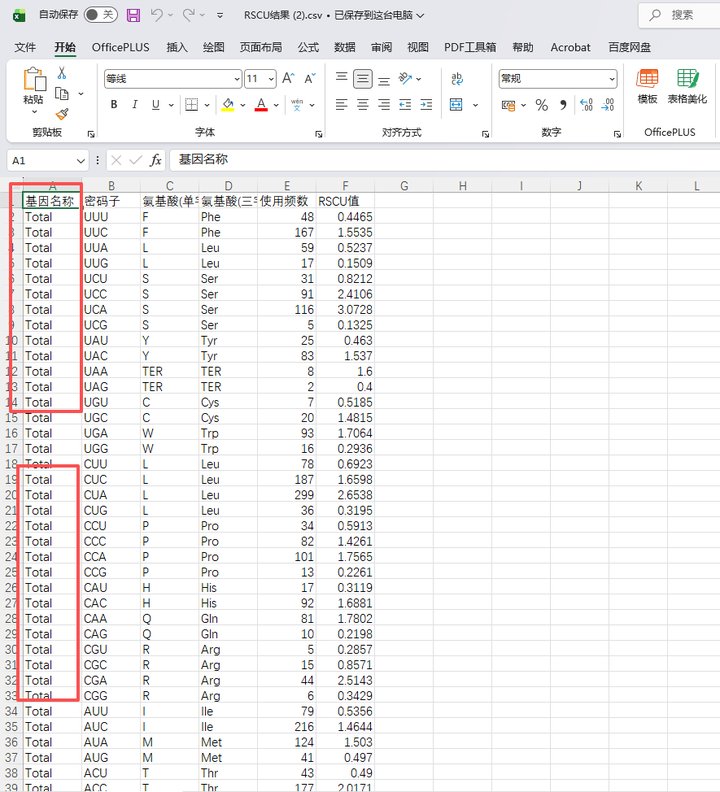

然后将两个表格合并起来，在基因名称那里可以区分不同物种的名称。



然后绘图与多基因的操作差不多，详细可以看视频讲解。

五、常见问题

5.1 是否分组

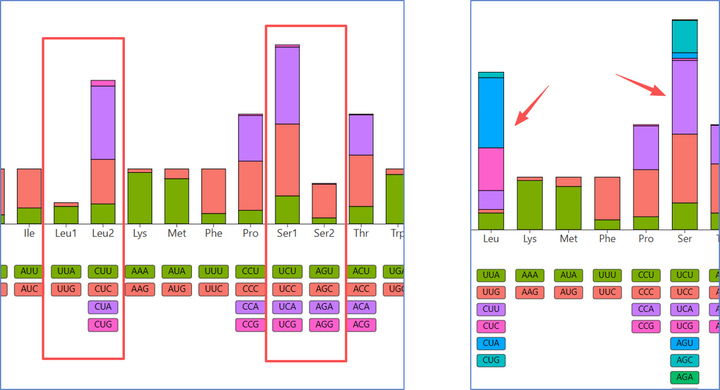

如果勾选分组，氨基酸会按照密码子前两位进行分组，比如左侧是分组的情况，右侧是不分组的情况。是否分组只会改变图片的呈现方式，并不会影响RSCU的计算结果，很多论文会使用分组让图片更加美观。

5.2 显示不全

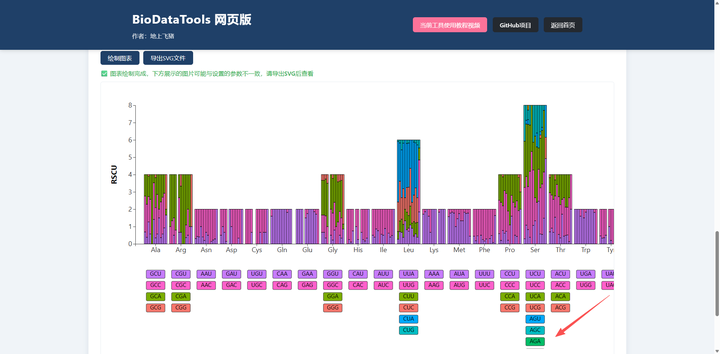

比如选择第五套密码子表，如果不进行分组Ser氨基酸对应有8个密码子，显示会有问题。



你可以通过增加底部留白来让下边的东西显示出来：



其次你也可以自行在SVG编辑软件上，比如Adobe Illustrator调整画布。你也可以调整其他参数使得画面协调。
